Замена щеток двигателя дрели Black n Decker DR500

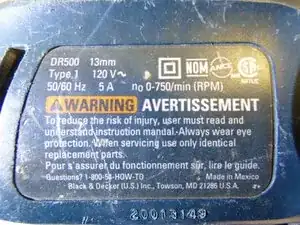

На фото показаны дрель и табличка с моделью.

Запасные щетки больше недоступны. Здесь показано, как заменить щетки, получив и установив щетки из других источников. Это специально для дрели DR500, но идея может так же хорошо применяться к другим дрелям и двигателям.

Ослабьте боковую ручку и покачивайте её вперед-назад, одновременно тянув в сторону патрона, пока она не снимется.

Снимите винты с металлической носовой части корпуса дрели. Четыре винта крепят её к пластиковой части корпуса. Для этого нужен плоский отвёртка или битa T20.

Будьте осторожны, они заделаны в пластике, а не в металле.

На этой части нет силы пружины, поэтому она не разлетится.

Местоположение двух винтов показано на снимке ниже. Ещё два находятся в тех же местах с другой стороны.

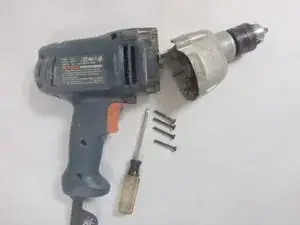

Снимите металлическую носовую часть, потянув её вперёд.

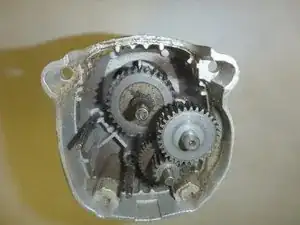

Не наклоняйте эту деталь так, чтобы конец с патроном был направлен вверх — внутренняя шестерёнчатая пара может выпасть. Если это случится, снимок может помочь правильно собрать их обратно.

Снимите пять винтов, которые крепят две половины пластиковой части корпуса.

Винты требуют отвёртки с плоским лезвием или биты T15.

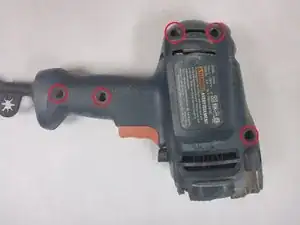

Местоположение винтов показано на снимке.

Разведите две части пластикового корпуса встык по шву.

Попробуйте снять половину с этикеткой отдельно, оставив все внутренности в другой половине.

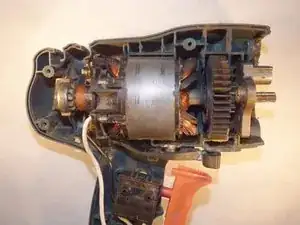

Редуктор находится на стороне патрона дрели. Он будет снят на последующих шагах и должен быть собран обратно в том же положении. Смотрите фотографию.

Обратите внимание на расположение курка и переключателя реверса в рукояти, а также на прокладку проводов.

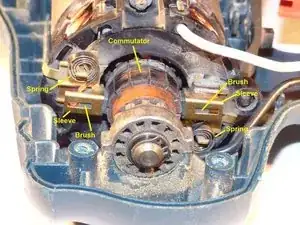

Две щетки — это графитовые бруски в плотно подогнанных латунных втулках по противоположным сторонам коллектора статора (то есть на конце вращающейся части двигателя, удалённом от стороны патрона). Щетки прижимаются к вращающемуся коллектору латунными пружинными витками.

Со временем щетки изнашиваются и становятся слишком короткими, чтобы контактировать с коллектором. Это вызывает остановку двигателя.

Чтобы проверить щетки без дальнейшей разборки, внимательно осмотрите квадратные латунные втулки. У каждой втулки есть прорезь в боковой стороне. Заглянув через прорезь, можно увидеть длину щетки. Конец щетки с пружиной должен быть виден в прорези, как на первом фото.

Если конец щетки с пружиной не виден (как на втором фото), она изношена и подлежит замене.

Просуньте проволоку или крючок между щеткой и поверхностью коллектора, чтобы попытаться сдвинуть щетку в втулке. Если она перемещается свободно и не слишком коротка, скорее всего, у вас другая проблема и эта процедура не нужна.

Если любая из щеток слишком коротка — продолжайте эту процедуру. Если какая‑то не движется свободно, вы всё равно можете выполнить эту процедуру, не заменяя щётки (т.е. просто очистить их).

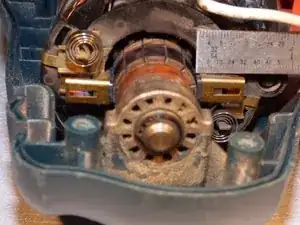

Перед снятием чего‑либо оцените требуемую длину щётки. Щётки должны быть достаточно длинными, чтобы выступать, по крайней мере, до середины прорези.

Слишком длинные щётки можно укорачивать напильником. Чем короче щетка, тем быстрее она износится и потребует замены.

В данном случае разумная длина — 3/8" (24/64").

Осторожно поднимите узел двигателя из пластикового корпуса.

Вытяните ротор со стороны патрона, чтобы сдвинуть его мимо щёток.

Щетки зацепятся за подшипник на конце вала. С помощью крючка или проволоки оттяните каждую из них обратно в её латунную втулку, чтобы она прошла мимо подшипника. Будьте осторожны, чтобы при прохождении подшипника они не выскочили и не потерялись.

Когда щетки будут свободны, измерьте два размерa по ширине.

Для этой дрели профиль щетки — квадрат 0.233", по сути 15/64".

Эта деталь указана на многих интернет‑сайтах, но везде говорится, что она больше недоступна.

Мне не удалось найти подходящие щетки 15/64" x 3/8", но я нашёл много щеток 15/64" большей длины с интегрированными пружинными контактами.

На Ebay я приобрёл пять пар щёток, описанных как "15/64" x 15/64 x 11/16" Spring Carbon Brush 6x6x17mm." Общая стоимость всех десяти, включая доставку из Китая, составила $3.51.

Они шли несколько недель, поэтому если дрель нужна срочно, возможно, придётся заплатить больше за внутренний источник.

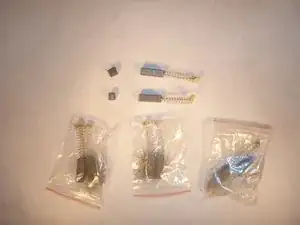

Некоторые щётки показаны на фото. Два маленьких куска — это щётки, снятые с дрели.

Отметьте и аккуратно отпилите две из новых щёток до длины 3/8" от конца, где нет пружины.

Щётки графитовые, поэтому их пилить очень легко. Они также легко раздавливаются, поэтому держите и пилите их аккуратно и бережно.

Отпиленные части с пружиной можно выбросить.

Если новые щетки имеют изогнутый конец, проверьте, подходит ли изгиб для использования с коллектором. Изгиб должен быть установлен так, чтобы соответствовать внешней поверхности коллектора. Изгиб очень небольшой (см. изображение).

В моём случае изгиб точно соответствовал внешней поверхности коллектора, поэтому ничего делать не пришлось.

Если изгиб щётки больше, чем у коллектора, так что точка контакта находится в середине щётки, это нормально. Контакт между ними со временем стачает соответствующий радиус на конце щёток.

Если изгиб щёток меньше, чем у коллектора, и имеются два контактных пятна (края каждой щётки), острый край может зацепиться за прорези коллектора. Отпилите фаску на рабочей поверхности щётки так, чтобы она была почти плоской и точка контакта находилась в середине. Со временем на щётке появится подходящий изгиб.

Вставьте щётки в латунные гильзы. Аккуратно вставляйте их так, чтобы изгиб на конце щёток был размещён правильно. Острые кромки изгиба щётки должны находиться сверху и снизу, а не спереди и сзади.

Когда щётки окажутся в гильзах, глубоко сдвиньте их в гильзы и протолкните опорный конец ротора сквозь них и дальше.

Продолжайте аккуратно продвигать ротор в корпус мотора, одновременно проворачивая проволоку или пинцет, чтобы поочерёдно оттянуть щётки назад, пока они не окажутся на коллекторе (это может ввести в заблуждение, убедитесь, что щётки вставлены достаточно глубоко, иначе следующий шаг не удастся).

Это сложный шаг, поскольку новые, длиннее щётки обладают значительной пружинной силой, и нужно удерживать обе, одновременно манипулируя ротором. Хороший помощник может пригодиться.

Если щётка была обрезана слишком длинной, подпилите обрезанный конец, пока он не войдёт.

У меня не хватает рук, чтобы сфотографировать эту операцию, так что придётся действовать самостоятельно.

Собрав внутренности (мотор, редуктор и т.д.), расположите редуктор, как было показано ранее, совместив редуктор, вентилятор, корпус мотора и опорный подшипник с их пазами в корпусе.

Всё, кроме вентилятора, должно быть правильно повернуто, чтобы соответствовать корпусу, а также находиться в правильном продольном положении.

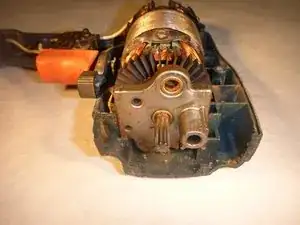

Показана выравнировка редуктора и установленный мотор.

Когда закончите, поверните шлицевой вал на конце редуктора и убедитесь, что остальная часть мотора вращается легко и плавно. Если это не так, разберите мотор и соберите его заново.

Рычаг реверса — это серый элемент между курком и верхней частью корпуса.

Шарик на его внутреннем конце входит в гнездо в нижней части реверсивной пластины, на которой установлены щётки.

Его центр входит в выемку прямо над внутренней частью курка.

Разместите провода вокруг курка в соответствующих пазах и наденьте другую половину корпуса на ту, где находится мотор. Она должна легко сесть.

Если она не садится, проверьте: 1) правильно ли расположены все провода, 2) правильно ли рычаг реверса входит в свою выемку, и 3) курковый фиксатор на другой стороне рукояти стоит ли в своём посадочном месте.

Когда корпус сомкнётся, закрепите его пятью винтами, снятыми ранее.

Проверьте, что курок и рычаг реверса двигаются свободно.

Аккуратно прижмите металлический носик с патроном к корпусу. Возможно, придётся повернуть патрон или шлицевой вал, чтобы они правильно зацепились.

После установки закрепите его четырьмя винтами, снятыми в начале процесса.

Прикрепите боковую рукоять, надев её на патрон.

Запустите дрель на несколько минут, чтобы убедиться, что она работает нормально, и чтобы новые щётки приработались.

Замена щёток завершена. Используйте дрель по назначению.
