Ремонт аккумулятора Black and Decker - TS221 Ranger CD2000

Это был отличный небольшой инструмент, который много использовался в моей мастерской. Но, как и у нескольких других изделий B/D, перезаряжаемый аккумулятор перестал держать заряд, а замена снята с производства. Я нашёл несколько штук у онлайн-продавцов, но стоимость в среднем составляла около $36 плюс доставка. Есть два варианта: либо попытаться восстановить его, собрав аккумуляторную батарею, либо просто выбросить. Я бережливый — если можно починить, я починю.

Шаг 1

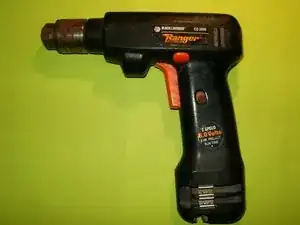

Вот мой двухскоростной TS221 Ranger CD2000, который больше не держит заряд.

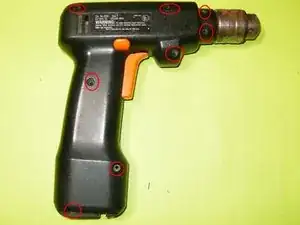

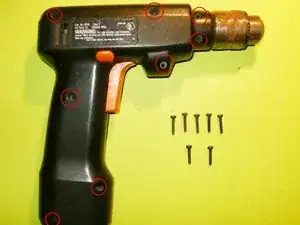

Удалены 8 винтов с крестообразной головкой с корпуса.

Все винты имеют длину 3/4 дюйма, поэтому отмечать расположение винтов не обязательно.

Шаг 2

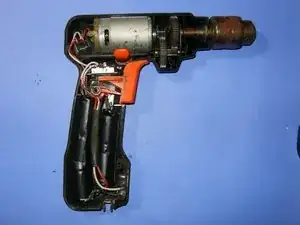

Разъедините корпус.

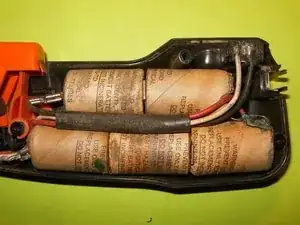

Вот старый аккумуляторный блок.

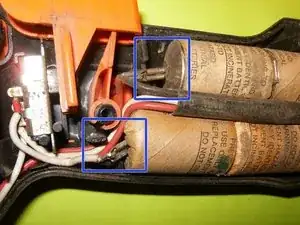

Отключите кабели аккумулятора.

Шаг 3

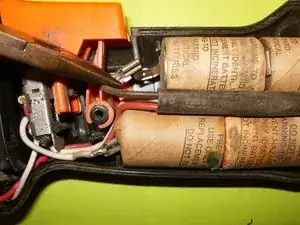

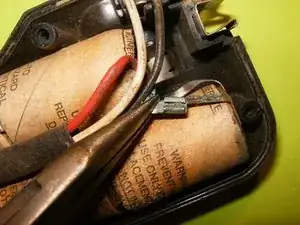

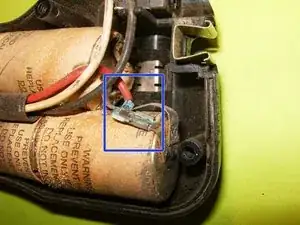

Отключите кабель аккумулятора на нижней части блока.

Проще снять верхний

и нижний кабели с помощью плоскогубцев с длинными носами.

Шаг 4

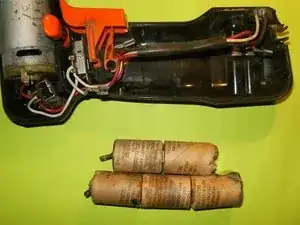

Удалите аккумуляторный блок.

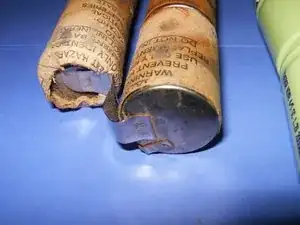

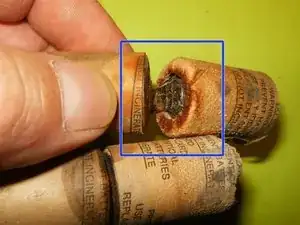

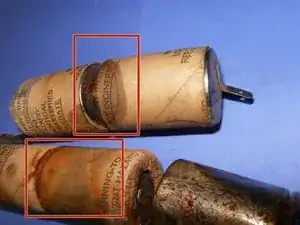

На всех контактных выводах аккумуляторов обнаружена сильная коррозия,

а также признаки воздействия жидкости.

Шаг 5

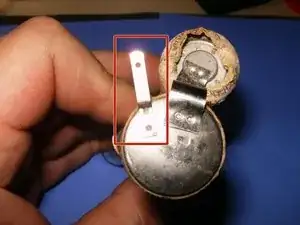

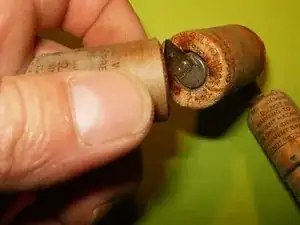

Контактные пластины приварены точечной сваркой к аккумуляторам.

Они соединены последовательно, то есть соединяют положительный вывод одного элемента с отрицательным следующего.

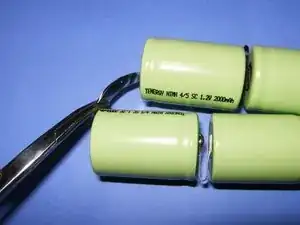

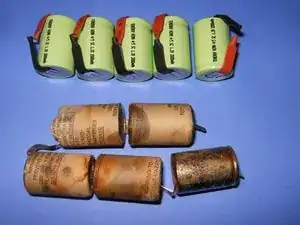

Здесь показаны 5 заменяемых элементов. Это элементы формата 4/5 sub C. Это означает, что они на 80% по размеру от элемента C: 1.3" (33.4 мм) в длину и 0.9" (23 мм) в диаметре. 5×1.2 В в серии дают 6 В при 2000 мА·ч.

Шаг 6

Начните с размещения деталей соединений. Напоминаю: отрицательный вывод соединяется с положительным.

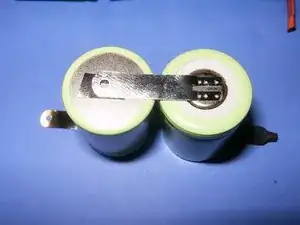

Пластины тонкие, их можно разрезать ножницами. Отрежьте положительную пластину у второго элемента. Оставшаяся точечно приваренная пластина станет точкой для пайки первого элемента.

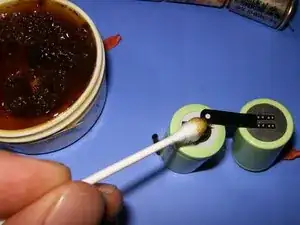

Используйте флюс между соединениями.

Шаг 7

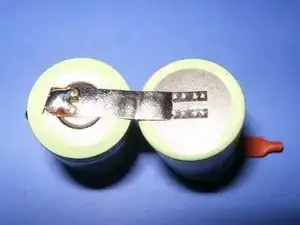

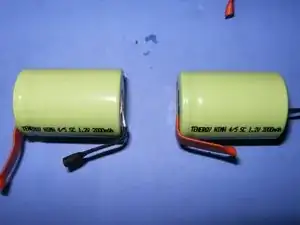

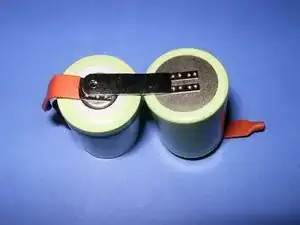

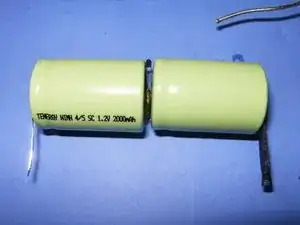

Вот первая пара запаяна. Отрицательный соединяется с положительным.

Продолжайте со следующим элементом. Помните, что теперь нужно соединить отрицательный вывод второго элемента с положительным третьего.

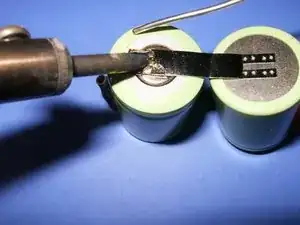

Опять же используйте флюс и припаяйте пластину к элементу.

Шаг 8

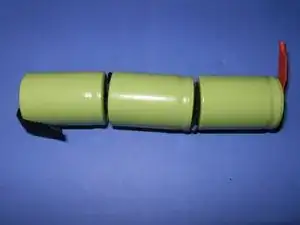

Вот завершённый первый ряд из трёх элементов.

Чтобы соединить следующий ряд, важно помнить, что отрицательный вывод нижнего ряда продолжает соединяться с положительным верхнего ряда.

Разместите последние два элемента так, чтобы полярность соответствовала подключению к трём элементам.

Шаг 9

Припаяйте верхние два элемента между собой.

Расположите элементы так, чтобы они соответствовали правильной полярности и не обрезайте пластины.

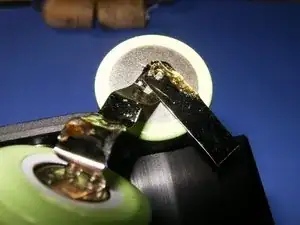

Чтобы соединить банк из трёх элементов с последними двумя, оставьте пластины оригинальной длины и припаяйте эти пластины друг к другу. Используйте зажимы типа гемостата или зажимы-крокодилы, чтобы удерживать пластину при пайке.

Шаг 10

У нижнего банка из трёх элементов на отрицательном выводе имеется разъём кабеля.

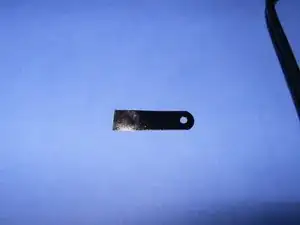

Используйте одну из пластин, ранее отрезанную от одного из элементов,

и припаяйте её к отрицательному выводу нового аккумуляторного блока.

Шаг 11

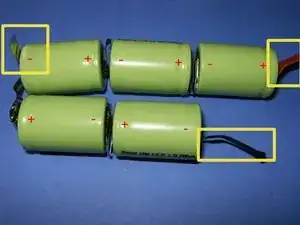

Вот полный аккумуляторный блок. На этом изображении полярность отмечена для наглядности.

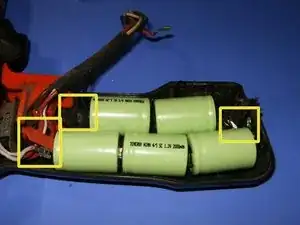

Установите новый аккумуляторный блок и повторно подключите все кабели, используя контактные пластины аккумулятора как соединители.

Закройте новый аккумуляторный блок изолентой, чтобы минимизировать движение отдельных элементов. Общая стоимость ремонта составила $13 и 2 часа моего времени.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
