Замена объектива камеры iPhone 6

Перед разборкой вашего iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если его случайно проколоть.

Выключите ваш iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

В следующих двух шагах демонстрируется Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите три шага для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, изучите это руководство.

Потяните синий держатель назад, чтобы разблокировать захватные механизмы Anti-Clamp.

Наденьте захватные механизмы на левый или правый край вашего iPhone.

Разместите присоски рядом с нижним краем iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая, чтобы Anti-Clamp мог удерживаться, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синий держатель вперед, чтобы зафиксировать захватные механизмы.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, слегка ослабьте вакуум и выровняйте захватные механизмы.

Вставьте открывающий инструмент под экран, когда Anti-Clamp создаст достаточно широкий зазор.

Если Anti-Clamp не создаёт достаточный зазор, поверните ручку на четверть оборота.

Не поворачивайте больше, чем на четверть оборота за раз и подождите несколько секунд между поворотами. Пусть Anti-Clamp и время сделают свою работу.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы поднять переднюю панель:

Прикрепите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска прочно прижата к экрану для создания плотного уплотнения.

Если ваш дисплей сильно треснут, покрытие его слоем прозрачной упаковочной ленты может помочь присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно суперклеем приклеить присоску к разбитому экрану.

Держите iPhone другой рукой, потяните вверх за присоску, чтобы слегка отделить сборку передней панели от заднего корпуса.

Не спешите и прикладывайте постоянную силу. Сборка дисплея гораздо более плотно прилегает, чем на большинстве устройств.

Используя пластиковый открывающий инструмент, аккуратно приподнимите задний корпус от сборки дисплея, продолжая тянуть вверх за присоску.

Существует несколько защелок, удерживающих сборку передней панели на заднем корпусе, поэтому вам может понадобиться использовать комбинацию присоски и пластикового открывающего инструмента, чтобы освободить сборку передней панели.

Потяните за пластиковый вистик, чтобы снять вакуумное уплотнение с присоски.

Удалите присоску из сборки дисплея.

Откройте iPhone, отодвигая конец передней панели с кнопкой «Домой» от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Несколько защелок вдоль верхнего края передней панели образуют частичный шарнир.

При повторной сборке выровняйте защелки непосредственно ниже верхнего края заднего корпуса. Затем поднимите переднюю панель до тех пор, пока ее верхний край не выровняется с верхним краем заднего корпуса.

Откройте дисплей под углом 90º и оперите его о что-то, чтобы он не падал во время работы с телефоном.

В экстренной ситуации непитая консервная банка отлично подходит для этого.

Добавьте резинку, чтобы удерживать дисплей на месте во время работы. Это предотвращает ненужное напряжение на кабелях дисплея.

Удалите следующие винты Philips из крепления разъема аккумулятора:

Один винт длиной 2.2 мм

Один винт длиной 3.2 мм

Во время вашего ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был удалён, чтобы избежать повреждения вашего телефона.

Удалите металлическое крепление разъема аккумулятора из iPhone.

Используйте пластиковый открывающий инструмент, чтобы аккуратно приподнять разъем аккумулятора из его гнезда на материнской плате.

Будьте осторожны, чтобы поднимать только разъем аккумулятора, а не гнездо на материнской плате. Если вы поднимете гнездо материнской платы, вы можете полностью сломать разъем.

Удалите следующие пять винтов Philips, удерживающих крепление кабеля сборки передней панели:

Три винта длиной 1.2 мм

Один винт длиной 1.7 мм

Один винт длиной 3.1 мм

Неверное размещение этих винтов во время повторной сборки может привести к повреждению материнской платы вашего iPhone.

Удалите кронштейн кабеля сборки передней панели с материнской платы.

В следующих четырех шагах будьте осторожны и поднимайте только коннекторы кабелей, а не их разъемы на материнской плате.

Используйте лопатку или ногтевую пластину, чтобы отключить разъем кабеля фронтальной камеры и датчика.

Используйте лопатку или ногтевую пластину, чтобы отключить разъем кабеля кнопки "Домой".

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель в этом шаге.

Используйте лопатку или ногтевую пластину, чтобы отключить разъем кабеля данных дисплея.

При сборке телефона разъем кабеля данных дисплея может отсоединиться. Это может привести к появлению белых линий или черного экрана при включении телефона. Если это произойдет, просто подключите кабель обратно и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и подключить разъем батареи.

Используйте плоский конец лопатки, чтобы отключить разъем кабеля digitizer.

При повторном подключении кабеля digitizer не нажимайте на центр разъема. Нажмите на один конец разъема, затем на противоположный конец. Нажимание в центре разъема может согнуть компонент и повредить digitizer.

Удалите сборку передней панели из заднего корпуса.

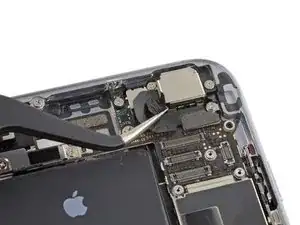

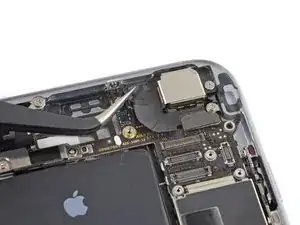

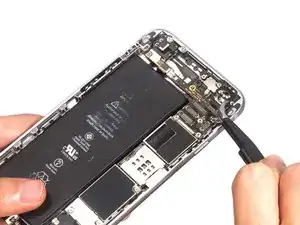

Снимите ленту, закрывающую винт камеры, обращенной назад, в верхнем левом углу.

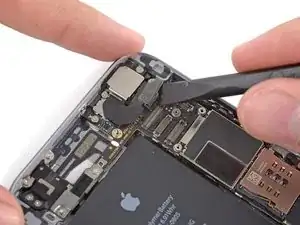

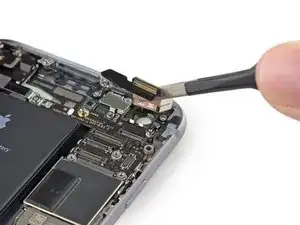

Используйте плоский конец лопатки, чтобы поднять разъем камеры, обращенной назад, с его разъема на материнской плате.

Поднимайте только разъем, не трогая сам разъем, иначе вы рискуете повредить материнскую плату.

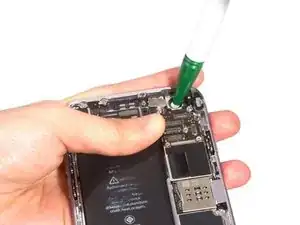

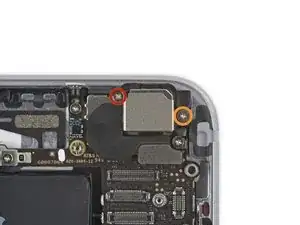

Удалите следующие винты Phillips #00 из кронштейна камеры, обращенной назад:

Один винт 1.5 мм

Один винт 2.1 мм

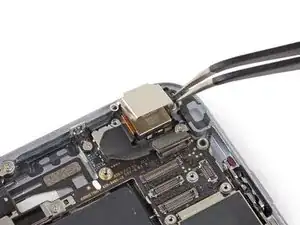

Удалите кронштейн камеры, обращенной назад.

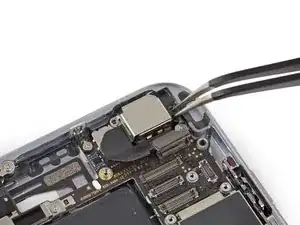

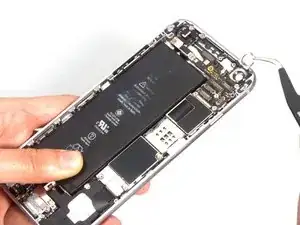

Удалите камеру, обращенную назад, из iPhone.

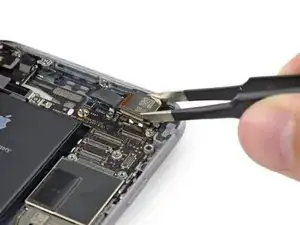

Удалить этот нижний кронштейн сложно. Внутренний круглый край этого кронштейна, кажется, припаян к кольцу объектива камеры. Поэтому потребуется много усилий, и это не необычно — сломать кронштейн.

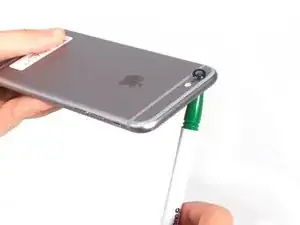

Последний шаг — вытолкнуть разбитый объектив камеры изнутри.

Сначала найдите инструмент, который Вам удобен и легко использовать с усилием. Затем расположите руки так, чтобы Ваши усилия не повредили задний корпус. Далее вытолкните объектив камеры с усилием. Пожалуйста, будьте очень осторожны с телефоном и Вашими руками.

Когда Вы установите новый объектив камеры, Вам потребуется клей или клейкая лента, чтобы закрепить объектив камеры и новый нижний кронштейн.

Если Вы беспокоитесь о повреждении iPhone 6, пожалуйста, отправьте его в сервисный центр Apple.
