Замена задней панели iPhone 6s Plus

Перед разборкой iPhone разрядите батарею до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайной проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3,4 мм по обе стороны порта Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Насадите рычаги на левый или правый край вашего iPhone.

Расположите присоски у нижнего края iPhone чуть выше кнопки «Домой» — одну на передней стороне и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Оттолкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте монтажную лопатку под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не крутите более чем на четверть оборота за раз, и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску с ручкой.

Нанесите лёгкое тепло на нижний край iPhone с помощью iOpener или фена примерно в течение минуты.

Тепло размягчает клей, фиксирующий дисплей, что облегчает его открытие.

Открытие дисплея на 6s Plus отделяет тонкую полоску клея по периметру дисплея. Если вы предпочитаете заменить клей, приготовьте комплект новых клеевых полос перед продолжением. Ремонт возможен и без замены клея, и вы, вероятно, не заметите разницы в функциональности.

Прикрепите присоску к нижнему левому углу сборки дисплея.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно суперклеем закрепить присоску на разбитом экране.

Подтяните присоску вверх с равномерным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней панелью.

Сильная тяга может повредить сборку дисплея. Приложите достаточно усилия только для создания небольшого зазора между сборкой дисплея и задней панелью.

Самое безопасное место для поддевания — вырез в передней панели над разъёмом для наушников.

Продолжая удерживать присоску, вставьте плоский наконечник лопатки в зазор прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передней панелью и задней панелью.

Удерживая присоску с усилием, сдвиньте край лопатки под нижний левый угол дисплея.

Проведите наконечником лопатки вверх по левой стороне телефона, между передней панелью и задней панелью.

Вставьте плоский наконечник лопатки под правый край дисплея.

Проведите лопаткой вверх по правой стороне.

Используйте пластиковый инструмент для открытия, чтобы прижать заднюю панель, пока вы тянете присоску вверх, чтобы открыть телефон.

Не снимайте дисплей полностью, иначе вы повредите плоские кабели данных, соединяющие дисплей в верхней части iPhone.

Подтяните маленький выступ на присоске, чтобы снять её с дисплея.

Аккуратно возьмите сборку дисплея и поднимите её, чтобы открыть телефон, используя зажимы в верхней части передней панели как петлю.

Откройте дисплей примерно под углом 90º и опирайте его о что‑то, чтобы он сохранял положение, пока вы работаете с телефоном.

Не открывайте дисплей более чем на 90º — он всё ещё подключён к верхней части телефона кабелями дисплея, дигитайзера и фронтальной камеры, которые легко порвутся.

Наденьте резинку, чтобы прочно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае вы можете использовать неоткрытую консервированную банку как подпорку для дисплея.

Снимите два винта Phillips, крепящие кронштейн разъёма аккумулятора к плате, следующих длин:

Один винт 2,9 мм

Один винт 2,3 мм

В ходе этого руководства внимательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не на своё место может привести к необратимому повреждению.

Снимите кронштейн разъёма аккумулятора.

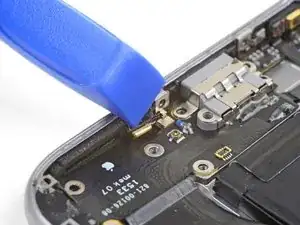

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём аккумулятора, поддев его вертикально вверх от платы.

Отогните разъём назад, чтобы он не касался контактов и не включал iPhone, пока вы работаете с ним.

Снимите следующие винты Phillips:

Три винта 1,3 мм

Один винт 1,6 мм

Один винт 3,0 мм

При сборке критически важно поместить этот винт 3,0 мм в правый верхний угол кронштейна. Установка его в другом месте может повредить материнскую плату.

Снимите кронштейн кабеля дисплея.

Будьте осторожны и подденьте только сам разъём, а не гнездо на плате.

Используйте пластиковый инструмент для открытия, чтобы отсоединить кабель фронтальной камеры и датчиков.

Используйте пластиковый инструмент для открытия, чтобы отсоединить кабель дигитайзера, поддев его вертикально вверх из гнезда на плате.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие в центре разъёма может согнуть компонент и повредить дигитайзер.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или подключать кабель на этом шаге.

Отсоедините кабель кнопки «Домой»/датчика отпечатка пальца, поддев его вертикально вверх из гнезда на плате.

Снимите сборку дисплея.

При сборке остановитесь здесь, если хотите заменить клей по краям дисплея.

Отклейте ленту, покрывающую винты кронштейна iSight‑камеры.

Снимите следующие винты Phillips над кронштейном камеры:

Один винт 1,9 мм

Один винт 2,4 мм

Снимите кронштейн iSight‑камеры.

Отключите разъём iSight‑камеры от его гнезда на плате.

Необходимо поддевать только разъём, а не гнездо на плате.

Вставьте плоский конец лопатки между iSight‑камерой и задней крышкой.

Аккуратно подденьте камеру, чтобы вынуть её из посадочного места.

Снимите iSight‑камеру.

Вставьте инструмент для извлечения SIM‑карты в отверстие в лотке SIM.

Нажмите, чтобы извлечь лоток SIM.

Снимите лоток SIM.

При повторной установке лотка убедитесь, что отверстие для извлечения SIM расположено внизу.

Снимите один винт Phillips 1,4 мм, удерживающий кронштейн NFC.

Снимите кронштейн NFC.

Удалите два винта Phillips 2,7 мм, крепящие кронштейн кабеля управления звуком к плате.

Снимите кронштейн кабеля управления звуком.

Отключите кабель управления звуком, поддев его разъем прямо вверх из гнезда на плате.

Отключите кабель сотовой антенны, поддев его разъем прямо вверх из соответствующего гнезда на плате.

Отключите кабель антенны Wi‑Fi diversity, поддев его разъем вверх от платы.

Отключите гибкий кабель кнопки питания от его гнезда на плате.

Отключите кабель антенны, поддев его вверх от платы.

Используйте плоский конец лопатки, чтобы отключить гибкий кабель разъёма Lightning от платы.

Снимите кабель антенны с двух зажимов на правом краю платы.

Удалите следующие винты:

Один винт Phillips 1,3 мм

Один винт Phillips 2,6 мм

Один стопорный винт 2,2 мм

Стопорные винты лучше всего удалять с помощью специальной отвёртки или биты для стопорных винтов.

В крайнем случае можно использовать маленькую шлицевую отвёртку — будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите кронштейн.

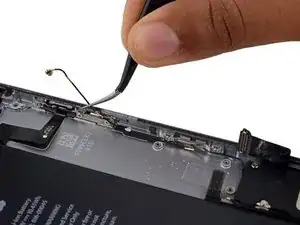

Выведите верхний левый кабель сотовой антенны из первого зажима платы, поддев его и выведя из-под зажима в сторону аккумулятора.

Продолжите вывод кабеля сотовой антенны из второго и третьего зажимов платы.

Используйте заострённый конец лопатки, чтобы аккуратно поддеть кабель сотовой антенны из среднего зажима платы.

Не пытайтесь удалить его, тянув за сам кабель — он легко порвётся.

Чтобы кабель достиг своего гнезда на плате, его необходимо проложить над платой и под гибким кабелем управления звуком, как показано на первой фотографии.

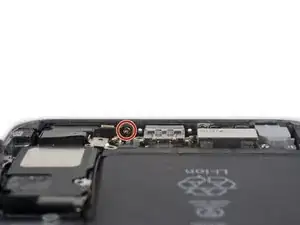

Удалите последний винт Phillips 2,0 мм непосредственно под считывателем SIM-карты.

Осторожно приподнимите плату, но не извлекайте её — поднимайте с нижнего края, ближе к разъёму Lightning.

Наклоните плату в вертикальное положение, чтобы открыть вид на единственный разъём антенны на нижней стороне, возле верхнего края платы.

Не пытайтесь полностью извлечь плату — антена Wi‑Fi/Bluetooth всё ещё подключена к нижней стороне платы.

Осторожно положите плату вниз головой, верхняя часть должна опираться о заднюю крышку iPhone.

Используйте плоский конец лопатки, чтобы отключить кабель антенны Wi‑Fi/Bluetooth от его гнезда на задней стороне платы.

Удалите плату.

Используйте плоский конец лопатки, чтобы отслоить гибкий кабель разъёма Lightning от динамика.

Удалите следующие три винта Phillips с кронштейна кабеля Taptic Engine:

Два винта 3,5 мм

Один винт 2,7 мм

Снимите кронштейн.

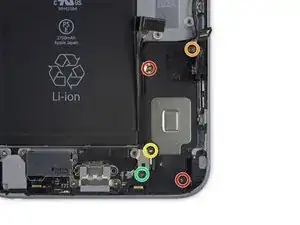

Удалите пять винтов Phillips, крепящих динамик к задней крышке:

Два винта 2,7 мм

Один винт 2,5 мм

Один винт 1,5 мм

Один винт 1,7 мм

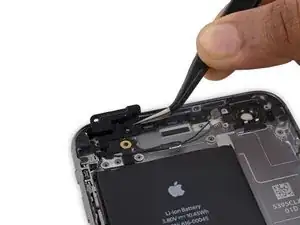

Выведите кабель дополнительной Wi‑Fi антенны из его резиновой втулки.

Если белая наклейка-индикатор повреждения от влаги затрудняет выведение кабеля антенны, аккуратно отодвиньте наклейку для лучшего доступа.

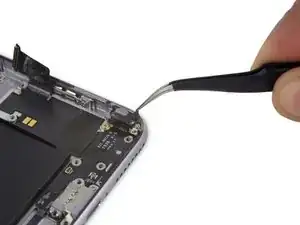

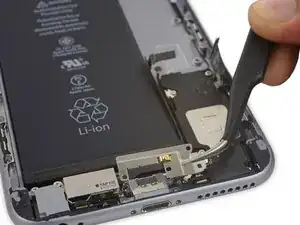

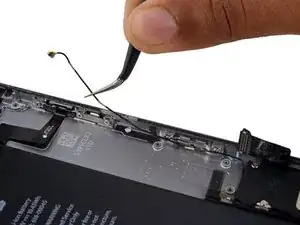

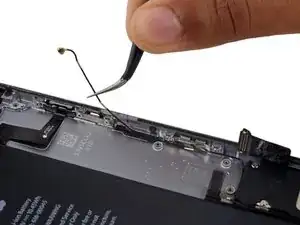

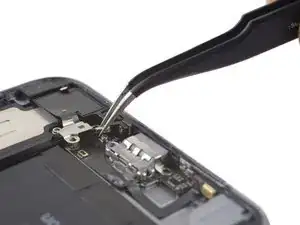

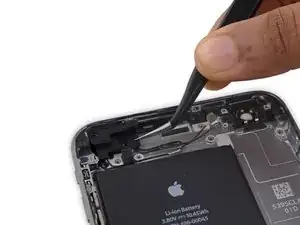

С помощью пинцета отсоедините кабель дополнительной Wi‑Fi антенны от гибкого кабеля разъема Lightning.

Удалите последний винт Phillips 2,6 мм, фиксирующий динамик к задней крышке.

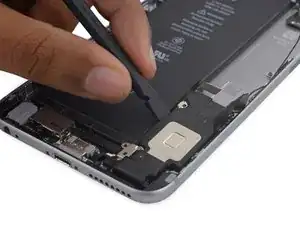

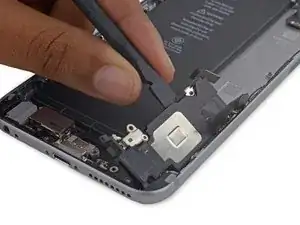

Используйте плоский конец лопатки, чтобы поддеть сборку динамика и вынуть её из гнезда.

Снимите сборку динамика.

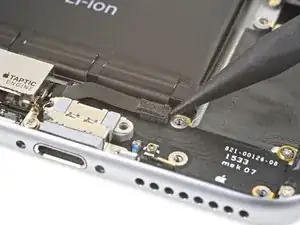

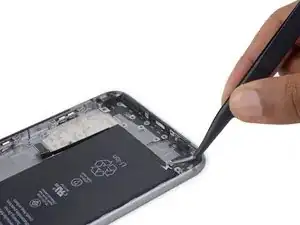

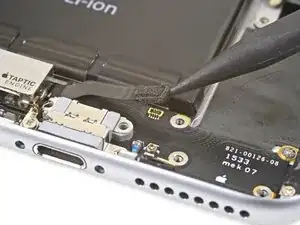

Используйте острый конец лопатки, чтобы отсоединить гибкий кабель Taptic Engine от нижнего гибкого кабеля.

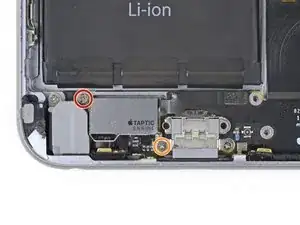

Удалите два винта Phillips, фиксирующие Taptic Engine к задней крышке:

Один винт 3,1 мм

Один винт 2,1 мм

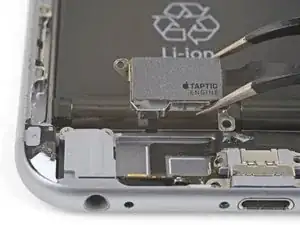

Снимите Taptic Engine.

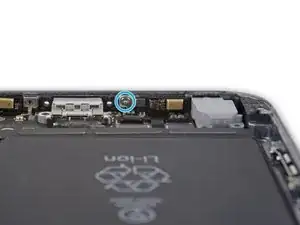

Отклейте ленту над винтом, фиксирующим гибкий кабель разъема Lightning к кромке телефона.

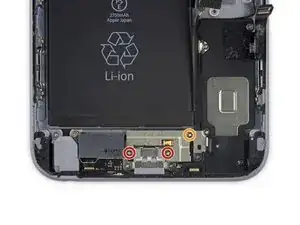

Удалите следующие пять винтов Phillips:

Один винт 2,9 мм

Один винт 1,9 мм

Один винт 1,5 мм

Один винт 1,6 мм

Один винт 1,3 мм, расположенный в нижнем торце задней крышки

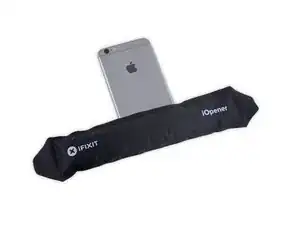

Подготовьте iOpener и положите его поперек нижней части телефона, чтобы размягчить клей, удерживающий гибкий кабель разъема Lightning.

Подождите около минуты, пока клей не размягчится, затем снимите iOpener и продолжайте работу.

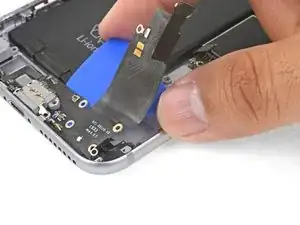

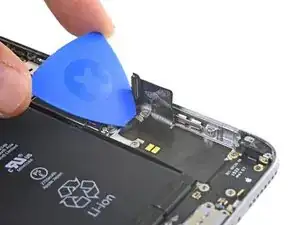

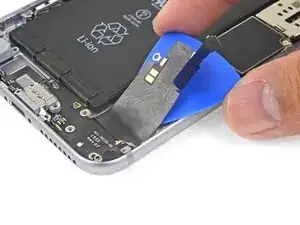

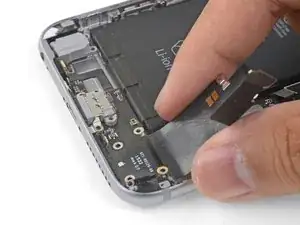

Вставьте медиатор под гибкий кабель разъема Lightning и медленно прорежьте клей, приклеивающий кабель к задней крышке.

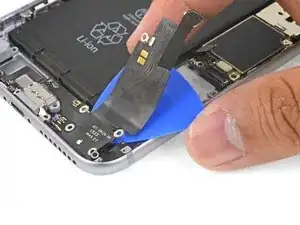

Продолжайте сдвигать медиатор под гибкий кабель.

Используйте медиатор, чтобы отогнуть левый микрофон от кромки задней крышки.

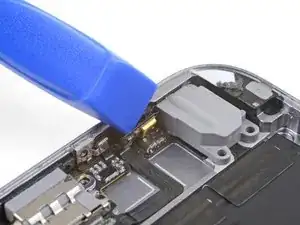

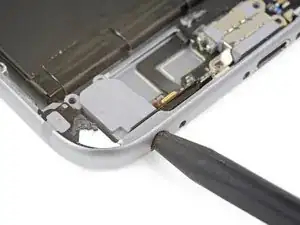

Вставьте остриё лопатки в разъём для наушников и слегка покачивайте, чтобы ослабить разъём от нижнего края корпуса.

Снимите сборку разъема Lightning.

Если у заменяемой детали отсутствует прокладка разъёма для наушников, используйте пинцет, чтобы снять прокладку со старой детали и перенести её на новую.

Перед повторной установкой с помощью лопатки удалите остатки клея с задней крышки. Для облегчения процесса можно использовать изопропиловый спирт высокой концентрации.

Удалите следующие четыре винта Phillips:

Три винта 2,0 мм, удерживающие кронштейн кнопки питания

Один винт Phillips 1,3 мм над кронштейном вспышки и микрофона

Снимите кронштейн вспышки/микрофона.

Используйте острый конец лопатки, чтобы приподнять вспышку из её посадочного места в задней крышке.

Используйте плоский конец лопатки, чтобы отодрать гибкий кабель кнопки питания от задней крышки.

Вставьте кончик лопатки под часть гибкого кабеля с микрофоном и аккуратно отогните её от задней крышки.

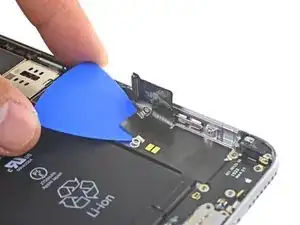

Просуньте медиатор под гибкий кабель кнопки питания, чтобы оторвать кабель от задней крышки.

Снимите гибкий кабель кнопки питания.

Осторожно подтолкните крышку кнопки питания, чтобы вынуть её из посадочного места в задней крышке.

Снимите крышку кнопки.

Снимите следующие винты, удерживающие сотовую антенну на месте:

Один винт Phillips 2,7 мм

Один винт Phillips 1,7 мм

Один винт Phillips 1,3 мм

Снимите сотовую антенну.

Снимите один винт Phillips 1,3 мм, который закрепляет антенну Wi‑Fi/Bluetooth к задней крышке.

Снимите антенну Wi‑Fi/Bluetooth.

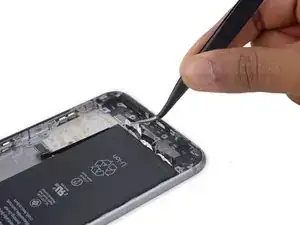

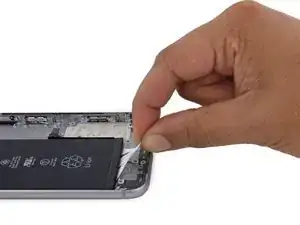

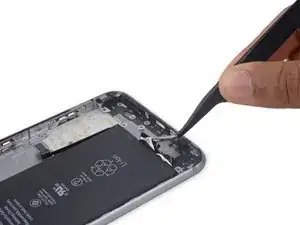

С помощью пинцета отогните кончики трёх клеевых полосок батареи вдоль нижнего края батареи.

Соберите все три кончика клеевых полосок батареи в одну руку.

Не допускайте смятия полосок в ходе этой процедуры — они станут очень трудны в обращении и не распрямятся снова.

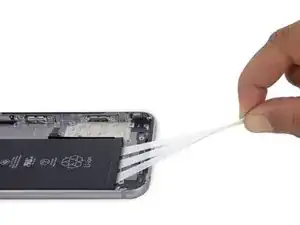

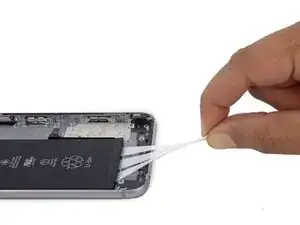

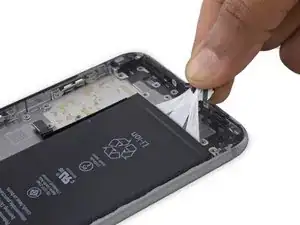

Тяните клеевые полоски прямо наружу, удерживая их плоскими и широкими, пока они полностью не выйдут. Для наилучшего результата тяните полоски под углом 60º или меньше.

Полоски растянутся во много раз по сравнению с исходной длиной. Продолжайте тянуть, пока полностью не удалите все три полоски.

Держите батарею одной рукой при вытягивании, иначе эластичные полоски вырвут батарею из телефона, когда отделятся от задней крышки.

Если вы успешно удалили все три клеевые полоски, переходите к следующему шагу. В противном случае вам нужно будет поддеть батарею от задней крышки.

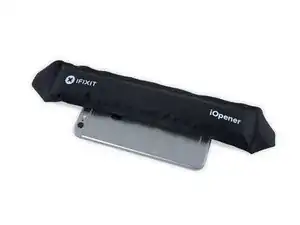

Приготовьте iOpener и приложите его к задней части задней крышки непосредственно над батареей. В качестве альтернативы можно применить тепло с помощью теплового пистолета или фена.

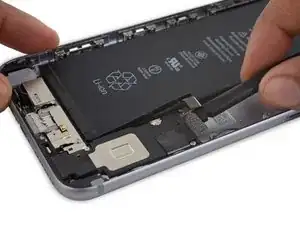

Через примерно минуту переверните телефон и используйте пластиковую карту, чтобы прорвать оставшийся клей.

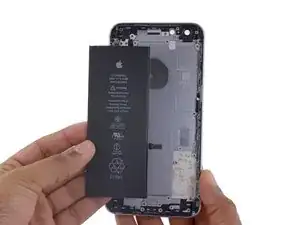

Снимите батарею.

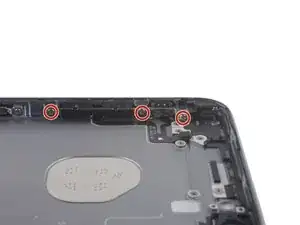

Снимите три винта Phillips 2,4 мм над скобой кабеля аудиоуправления.

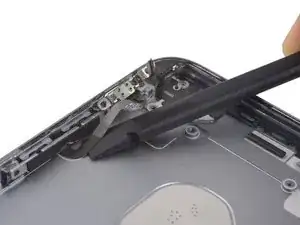

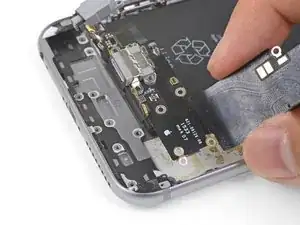

Используйте плоский конец лопатки, чтобы отодрать гибкий кабель управления громкостью.

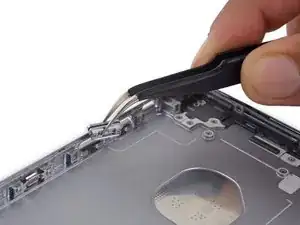

Снимите гибкий кабель управления громкостью.

При сборке установите сначала переключатель громкости, затем переключатель беззвучного режима.

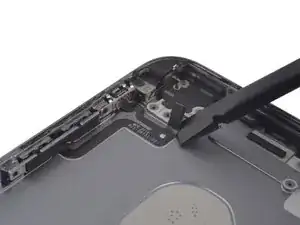

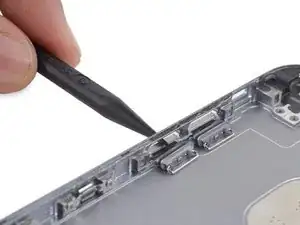

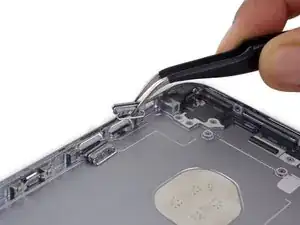

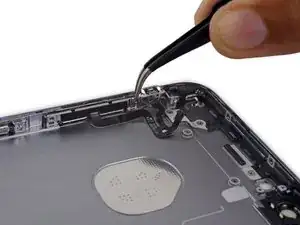

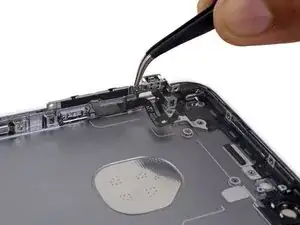

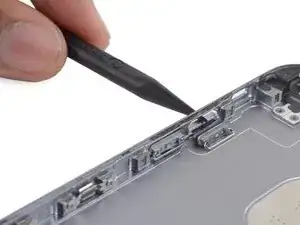

Используйте заострённый конец лопатки, чтобы подтолкнуть крышки кнопок управления громкостью из их посадочных мест в задней крышке.

Снимите крышки кнопок управления громкостью.

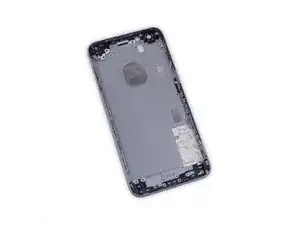

Осталась только задняя крышка.
