Замена накладок кнопок регулировки громкости iPhone 6s Plus

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3,4 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски рядом с нижним краем iPhone прямо над кнопкой «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Оттяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не подкручивайте более чем на четверть оборота за раз, и делайте паузы в несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, выполните следующие три шага, чтобы использовать присоску‑ручку.

Нанесите лёгкое тепло на нижний край iPhone с помощью iOpener или фена примерно в течение минуты.

Нагрев размягчает клей, удерживающий дисплей, что облегчает открытие.

Открытие дисплея на 6s Plus отделяет тонкую полоску клея по периметру дисплея. Если вы планируете заменить клей, приготовьте комплект новых клеевых полос перед продолжением. Ремонт можно выполнить без замены клея, и вы, вероятно, не заметите разницы в работе.

Прикрепите присоску к нижнему левому углу сборки дисплея.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Подтяните присоску вверх с равномерным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Сильное усилие может повредить сборку дисплея. Прилагайте только достаточное усилие, чтобы создать небольшой зазор между сборкой дисплея и задней крышкой.

Самое безопасное место для поддевания — вырез на передней панели над разъёмом для наушников.

Продолжая удерживать присоску с усилием, вставьте плоский наконечник лопатки в зазор прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передней панелью и задней крышкой.

Продолжая уверенно тянуть присоску вверх, проведите краем лопатки под нижним левым углом дисплея.

Проведите наконечником лопатки вверх по левой стороне телефона между передней панелью и задней крышкой.

Вставьте плоский наконечник лопатки под правый край дисплея.

Проведите лопаткой вверх по правой стороне.

Используйте пластиковый инструмент для открывания, чтобы прижать заднюю крышку, пока тянете присоску вверх, чтобы открыть телефон.

Не снимайте дисплей полностью, иначе вы повредите кабели данных, соединяющие дисплей в верхнем крае iPhone.

Подтяните небольшой выступ на присоске, чтобы снять её с дисплея.

Аккуратно возьмитесь за узел дисплея и поднимите его, чтобы открыть телефон, используя зажимы в верхней части передней панели как петлю.

Откройте дисплей примерно под углом 90º и опирайте его на что‑то, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

Не открывайте дисплей больше чем на 90º — он всё ещё соединён с верхней частью телефона кабелями дисплея, дигитайзера и фронтальной камеры, которые легко могут порваться.

Наденьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на кабели дисплея.

В крайнем случае можно использовать нераскрытую банку с напитком, чтобы подпереть дисплей.

Удалите два винта Phillips, фиксирующие держатель разъёма батареи к логической плате, следующих размеров:

Один винт 2.9 мм

Один винт 2.3 мм

На протяжении этого руководства тщательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не в то отверстие может привести к необратимому повреждению.

Снимите держатель разъёма батареи.

Используйте лопаточку или чистый ноготь, чтобы отсоединить разъём батареи, поддев его прямо вверх от логической платы.

Отогните разъём назад, чтобы он не соприкасался и не включал iPhone, пока вы работаете с ним.

Удалите следующие винты Phillips:

Три винта 1.3 мм

Один винт 1.6 мм

Один винт 3.0 мм

При сборке критично поместить этот винт 3.0 мм в верхний правый угол держателя. Установка его в другое место может повредить логическую плату.

Снимите держатель кабеля дисплея.

Будьте осторожны и подденьте только сам разъём, а не гнездо на логической плате.

Используйте пластиковый инструмент для раскрытия, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте пластиковый инструмент для раскрытия, чтобы отсоединить кабель дигитайзера, поддев его прямо вверх из гнезда на логической плате.

При повторном подключении кабеля дигитайзера не нажимайте на центр разъёма. Нажмите на один конец разъёма, затем на противоположный конец. Нажатие в центре может согнуть компонент и повредить дигитайзер.

Убедитесь, что батарея отключена перед тем, как отсоединять или заново подключать кабель в этом шаге.

Отсоедините кабель кнопки «Домой»/датчика отпечатка пальца, поддев его прямо вверх из гнезда на логической плате.

Снимите узел дисплея.

При сборке, если вы хотите заменить клей по краям дисплея, остановитесь здесь.

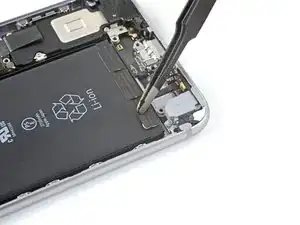

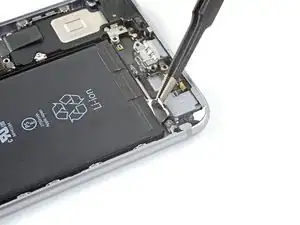

Используя пинцет или пальцы, приподнимите чёрную выдвижную вкладку на одной из клеевых полос.

Будьте аккуратны, не проколите и не согните батарею инструментом — проколотая или согнутая батарея может протечь опасными химикатами или воспламениться.

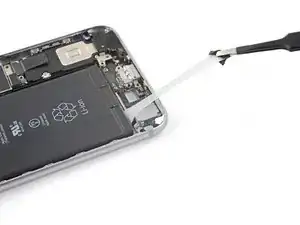

Тяните полоску медленно и равномерно под небольшим углом. Дайте ей достаточно времени, чтобы растянуться и отлипнуть из‑под батареи.

Если клеевая полоска порвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжайте тянуть — но не поддёвывайте под батарею.

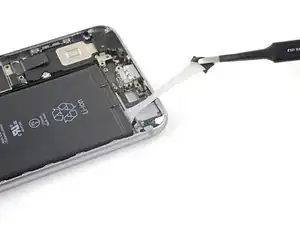

При желании можно обмотать выдвижные вкладки вокруг лопаточки, чтобы удобнее тянуть клеевую полоску.

Повторите процесс для остальных полос с клеящим составом с эффектом растяжения.

Если клей порвался под батареей и его нельзя достать, переходите к следующему шагу.

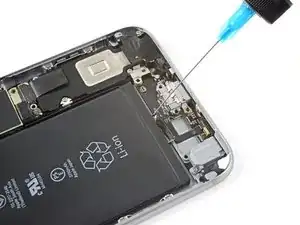

Если вы по‑прежнему испытываете трудности с извлечением батареи, капните несколько капель изопропилового спирта высокой концентрации (90% и выше) под край батареи в области оторванной клеевой полоски(ок).

Наклоните телефон так, чтобы спирт мог стекать к клеевой полоске.

Подождите 1–2 минуты, чтобы спирт ослабил клей.

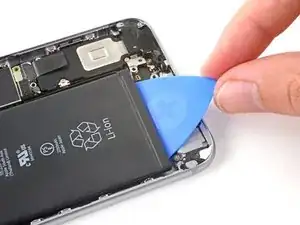

Используйте медиатор для раскрытия или плоский конец лопаточки, чтобы медленно поддеть батарею.

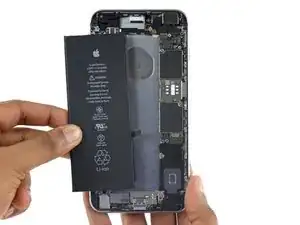

Удалите аккумулятор.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, потянув его от шлейфа.

Если в телефоне остался какой‑либо раствор на основе спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием нового аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное расположение аккумулятора в его углублении.

Закрепите аккумулятор клеем, отключите его и продолжите сборку устройства.

Если у нового аккумулятора нет предварительно установленных адгезивных полос, обратитесь к этому руководству для замены клеящих лент.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

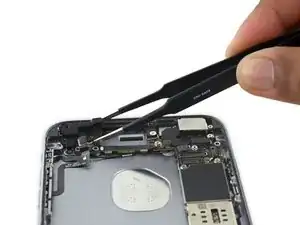

Снимите два ф Phillips винта 2,7 мм над кронштейном кабеля управления аудио.

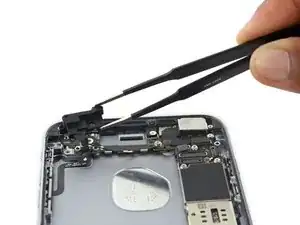

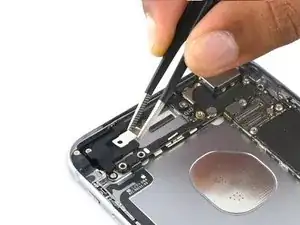

Снимите кронштейн кабеля управления аудио.

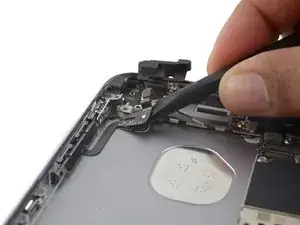

Отключите гибкий кабель управления аудио от его гнезда на плате.

Снимите круглую наклейку, закрывающую третий винт, крепящий сотовую антенну к задней крышке.

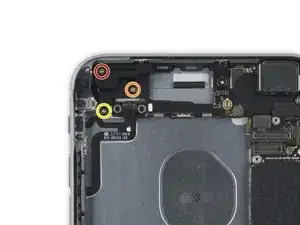

Удалите следующие три Phillips винта:

Один винт 2,7 мм

Один винт 1,7 мм

Один винт 1,3 мм

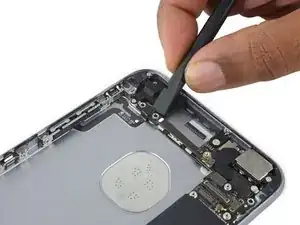

Поднимите, но не снимайте, сотовую антенну, чтобы открыть доступ к третьему винту, крепящему кабель управления аудио к задней крышке.

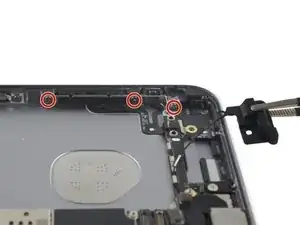

Удалите три Phillips винта 2,4 мм над кронштейном кабеля управления аудио.

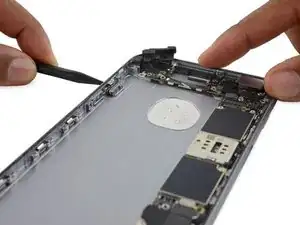

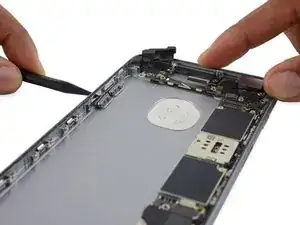

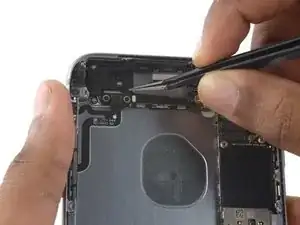

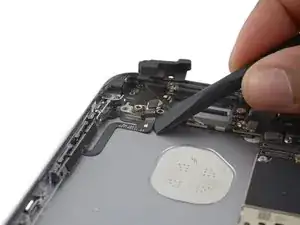

Используйте плоский конец лопатки, чтобы отлепить гибкий кабель контроля громкости от задней крышки.

Снимите гибкий кабель управления громкостью.

Сборка кабеля состоит из двух отдельных частей, соединённых шлейфом — кнопки регулировки громкости и переключатель без звука.

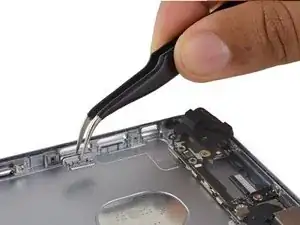

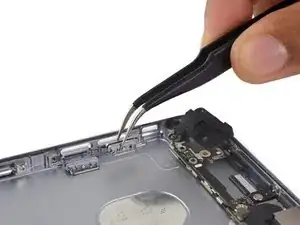

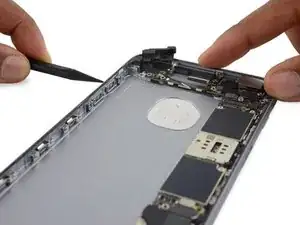

Аккуратно сдвиньте крышки кнопок регулировки громкости из их посадочных мест в задней крышке.

Снимите две крышки кнопок.
