Замена крышки кнопки питания iPhone 6s Plus

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Выкрутите два винта Pentalobe длиной 3,4 мм по бокам порта Lightning.

Следующие два шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали, чтобы облегчить процесс открытия. Если Вы не используете Anti-Clamp, перейдите вниз на три шага для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Поместите присоски вблизи нижнего края iPhone, непосредственно над кнопкой «Домой» — одну на переднюю панель, другую на заднюю.

Сожмите присоски вместе, чтобы создать сцепление с поверхностью.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может удержаться, Вы можете использовать скотч, чтобы увеличить сцепление.

Сдвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются строго против друг друга. Если они смещаются, немного ослабьте их и снова выровняйте рычаги.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp образует достаточный зазор.

Если зазор недостаточен, поверните ручку на четверть оборота.

Не делайте более чем четверть оборота за один раз и делайте паузу в несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за Вас.

Пропустите следующие три шага.

Если у Вас нет Anti-Clamp, выполните следующие три шага, используя присоску.

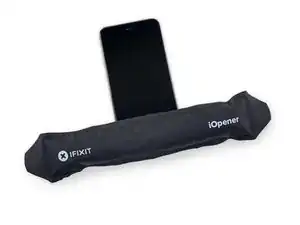

Немного нагрейте нижний край iPhone с помощью iOpener или фена в течение примерно минуты.

Нагрев размягчает клей, фиксирующий дисплей, что облегчает его открытие.

Открытие дисплея на iPhone 6s Plus разрывает тонкую полоску клея по периметру дисплея. При желании заменить клей подготовьте заранее новые клейкие полоски. Можно завершить ремонт, не заменяя клей, и Вы, вероятно, не заметите разницы в работе устройства.

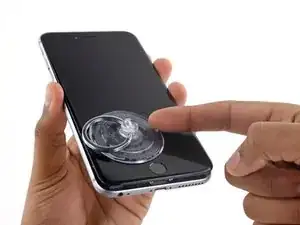

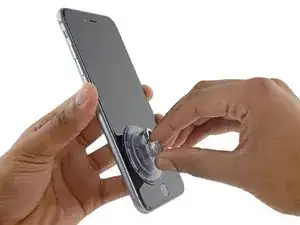

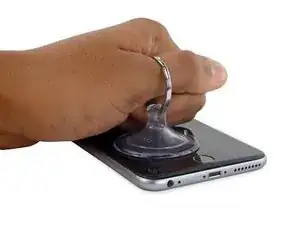

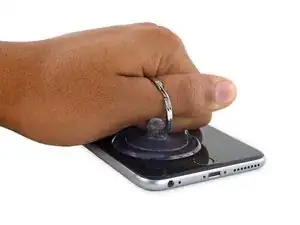

Прикрепите присоску к левому нижнему углу сборки дисплея.

Если дисплей сильно растрескался, нанесите прозрачную упаковочную ленту — это поможет присоске закрепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к повреждённому экрану суперклеем.

Потяните вверх за присоску с постоянным усилием, чтобы образовать небольшой зазор между передней панелью и задней крышкой.

Чрезмерное усилие может повредить сборку дисплея. Приложите только столько усилия, сколько необходимо для появления небольшого зазора между сборкой дисплея и задней крышкой.

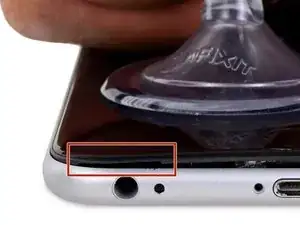

Наиболее безопасное место для поддевания — вырез на передней панели над разъёмом для наушников.

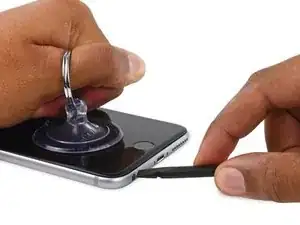

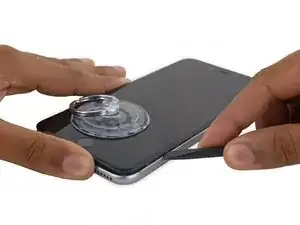

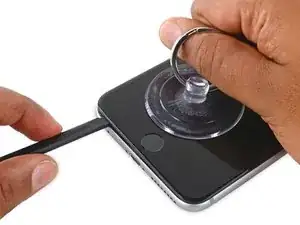

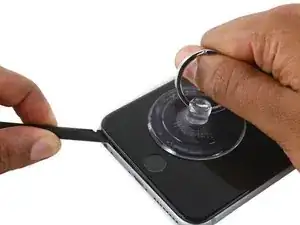

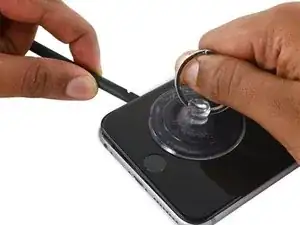

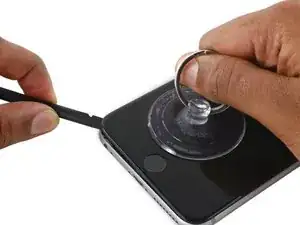

Удерживая постоянное усилие на присоске, вставьте плоский конец лопатки в зазор непосредственно над разъёмом для наушников.

Поверните лопатку, чтобы увеличить зазор между передней панелью и задней крышкой.

Продолжая тянуть вверх за присоску, проведите краем лопатки вдоль нижнего левого угла дисплея.

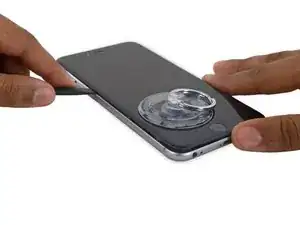

Проведите концом лопатки вдоль левой стороны телефона, между передней панелью и задней крышкой.

Вставьте плоский конец лопатки под правый край дисплея.

Проведите лопаткой вверх вдоль правой стороны.

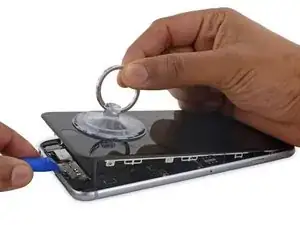

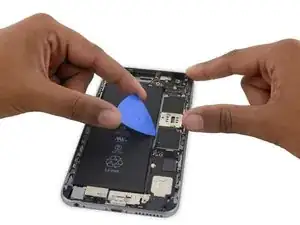

Используйте пластиковый инструмент для вскрытия, чтобы прижать заднюю крышку, в то время как Вы тянете вверх присоску, открывая телефон.

Не отделяйте дисплей полностью, иначе Вы повредите кабели передачи данных, соединяющие дисплей в верхней части iPhone.

Потяните за небольшой выступ на присоске, чтобы снять её с дисплея.

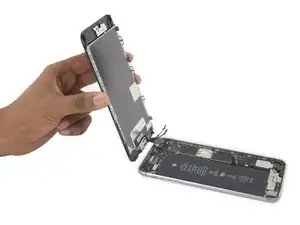

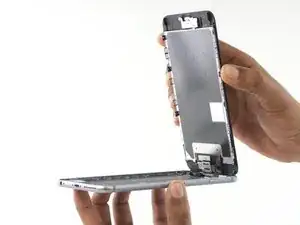

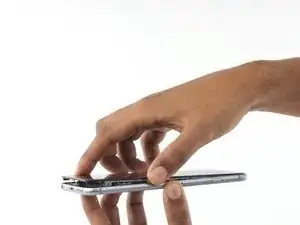

Аккуратно возьмитесь за сборку дисплея и поднимите её, используя верхние фиксаторы передней панели в качестве шарнира, чтобы открыть устройство.

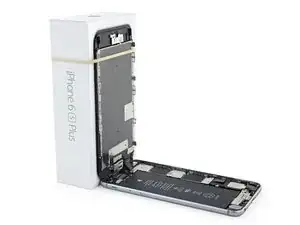

Откройте дисплей примерно на 90º и прислоните его к чему-нибудь, чтобы он оставался в этом положении во время работы.

Не открывайте дисплей более чем на 90º — он всё ещё соединён с верхней частью телефона кабелями дисплея, цифрового преобразователя и передней камеры, которые легко повредить.

Используйте резинку, чтобы надёжно зафиксировать дисплей в нужном положении во время работы. Это поможет избежать чрезмерного напряжения на кабелях дисплея.

В крайнем случае можно подпереть дисплей закрытой банкой с напитком.

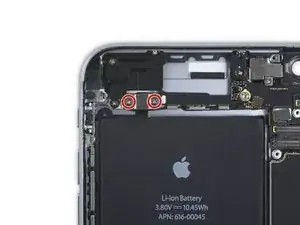

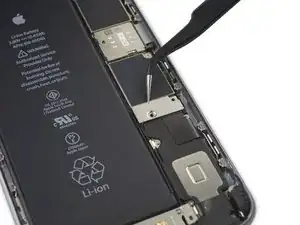

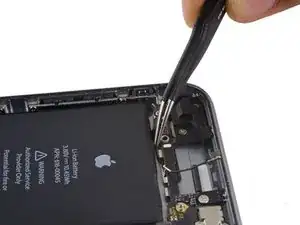

Выкрутите два винта с крестообразным шлицем, которые крепят скобу разъёма аккумулятора к плате, следующих длин:

Один винт 2,9 мм

Один винт 2,3 мм

Следите за винтами на протяжении всей инструкции, чтобы при сборке каждый винт был установлен на своё место. Установка винта не туда может привести к необратимому повреждению.

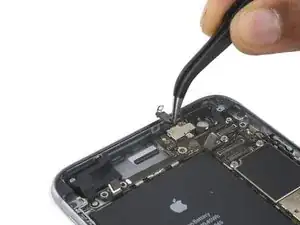

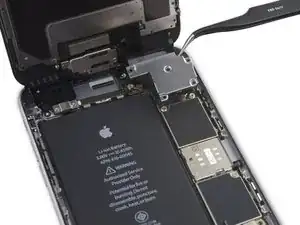

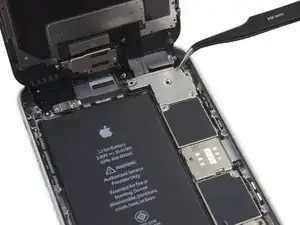

Снимите скобу разъёма аккумулятора.

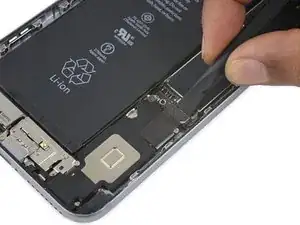

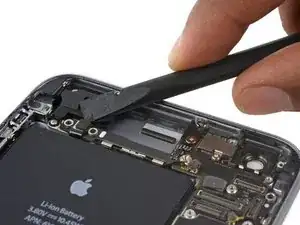

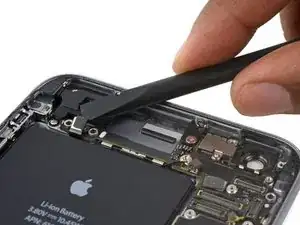

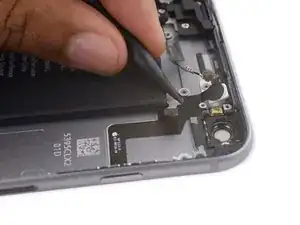

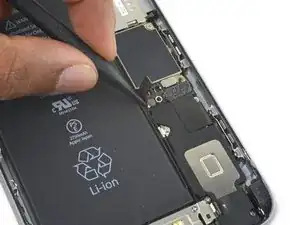

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём аккумулятора, поддев его прямо вверх от платы.

Отогните разъём назад, чтобы убедиться, что он не будет контактировать с платой и не включит iPhone во время работы.

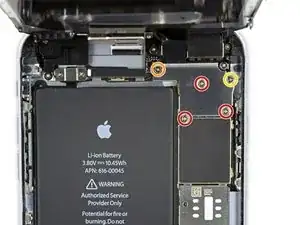

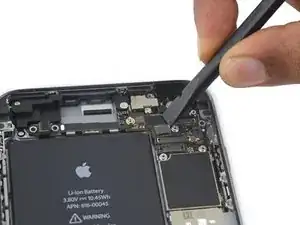

Выкрутите следующие винты с крестообразным шлицем:

Три винта 1,3 мм

Один винт 1,6 мм

Один винт 3,0 мм

При сборке важно установить винт 3,0 мм в правый верхний угол скобы. Установка в другом месте может повредить плату.

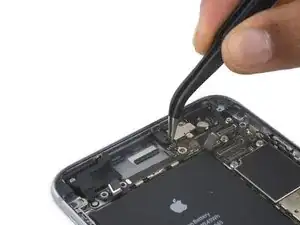

Снимите скобу кабеля дисплея.

Поддевайте только сам разъём, а не его посадочное место на плате.

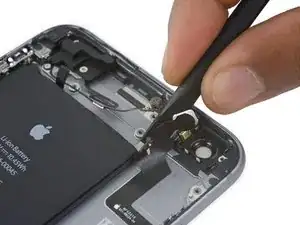

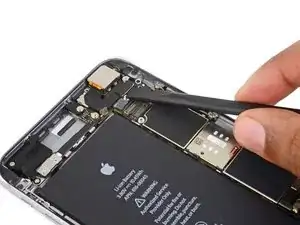

Используйте пластиковую инструмент для отключения кабеля передней камеры и датчиков.

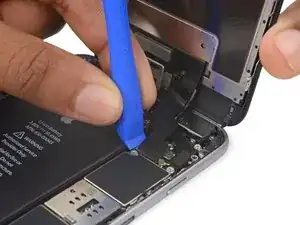

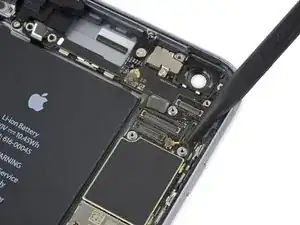

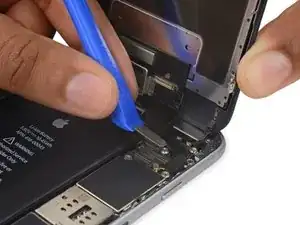

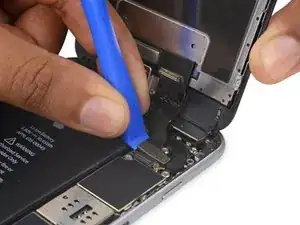

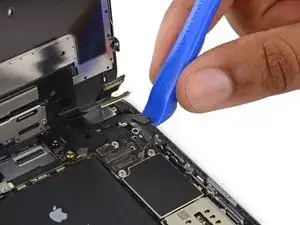

Используйте пластиковую открывалку, чтобы отсоединить кабель цифрового преобразователя, поддев его прямо вверх от посадочного места на плате.

При подключении кабеля цифрового преобразователя не надавливайте на центр разъёма. Нажмите сначала на один край разъёма, затем на противоположный. Нажатие в центр может привести к изгибу компонента и повреждению цифрового преобразователя.

Перед отключением или подключением кабеля на этом шаге убедитесь, что аккумулятор отключён.

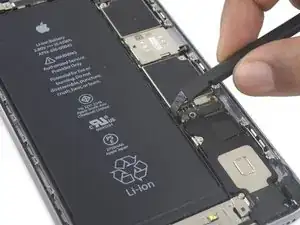

Отсоедините кабель кнопки «Домой»/датчика отпечатков пальцев, поддев его прямо вверх от посадочного места на плате.

Снимите сборку дисплея.

При сборке остановитесь здесь, если необходимо заменить клей по краям дисплея.

Отклейте любую ленту, закрывающую винты скобы камеры iSight.

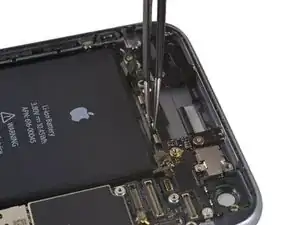

Выкрутите следующие винты с крестообразным шлицем над скобой камеры:

Один винт 1,9 мм

Один винт 2,4 мм

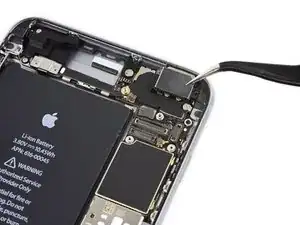

Снимите скобу камеры iSight.

Отключите разъём камеры iSight от его посадочного места на плате.

Поддевайте только разъём, а не его посадочное место на плате.

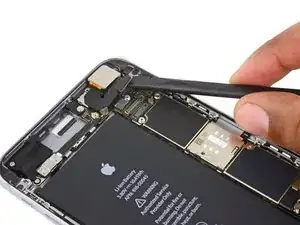

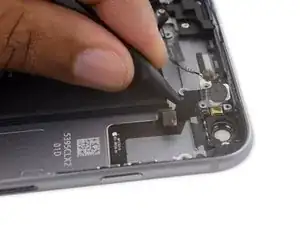

Вставьте плоский конец лопатки между камерой iSight и задней крышкой.

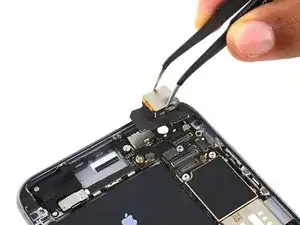

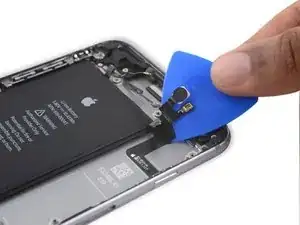

Аккуратно подденьте камеру, чтобы извлечь её из корпуса.

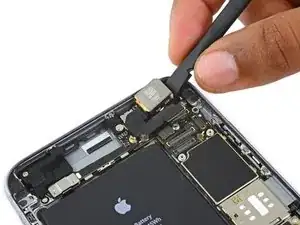

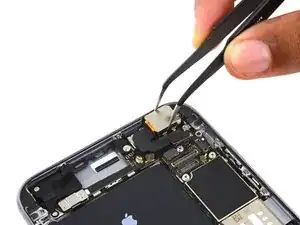

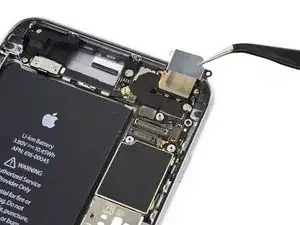

Извлеките камеру iSight.

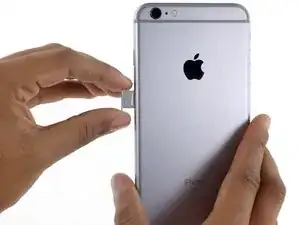

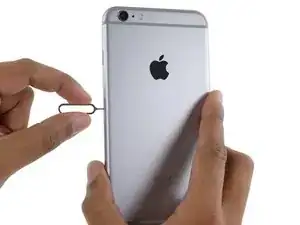

Вставьте инструмент для извлечения SIM-карты в отверстие лотка SIM-карты.

Нажмите, чтобы извлечь лоток.

Извлеките лоток SIM-карты.

При вставке лотка убедитесь, что отверстие для извлечения SIM-карты направлено вниз.

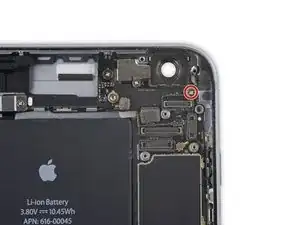

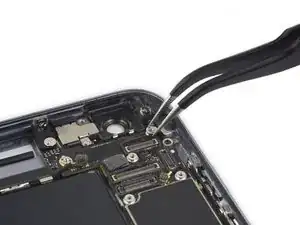

Выкрутите единственный винт 1,4 мм с крестообразным шлицем, который крепит скобу NFC.

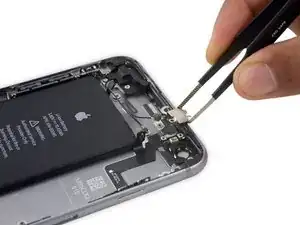

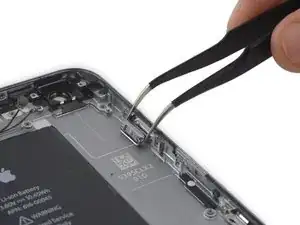

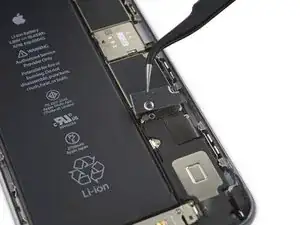

Снимите кронштейн NFC.

Выкрутите два винта Phillips длиной 2,7 мм, крепящих кронштейн кабеля аудиоуправления к плате логики.

Снимите кронштейн кабеля аудиоуправления.

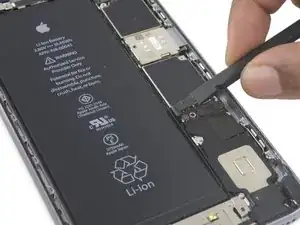

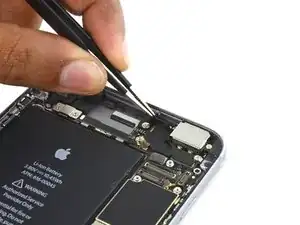

Отключите кабель аудиоуправления, поддев его разъём вверх от гнезда на плате логики.

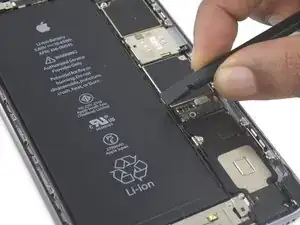

Отключите кабель сотовой антенны, поддев его разъём вверх от соответствующего гнезда на плате логики.

Отключите кабель шлейфовой антенны Wi-Fi, поддев его разъём вверх от платы логики.

Отключите гибкий кабель кнопки включения от его гнезда на плате логики.

Отключите кабель антенны, поддев его вверх от платы логики.

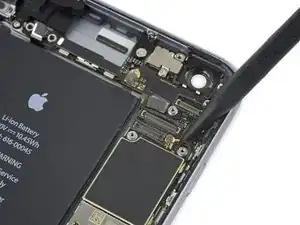

Плоским концом лопатки отключите гибкий кабель разъёма Lightning от платы логики.

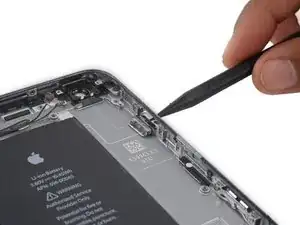

Извлеките кабель антенны из двух фиксаторов по правому краю платы логики.

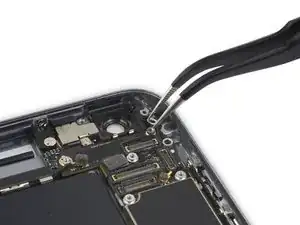

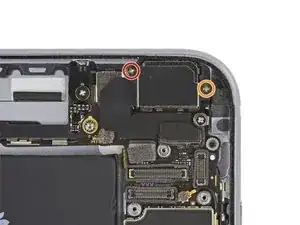

Выкрутите следующие винты:

Один винт Phillips длиной 1,3 мм

Один винт Phillips длиной 2,6 мм

Один стойковый винт длиной 2,2 мм

Стойковые винты лучше всего выкручивать отвёрткой или битой для стойковых винтов.

В крайнем случае подойдёт маленькая отвёртка с плоским жалом, но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

Снимите кронштейн.

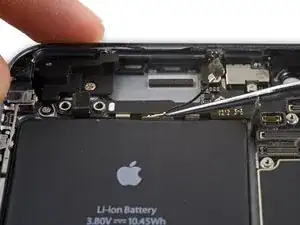

Извлеките верхний левый кабель сотовой антенны из первого фиксатора платы логики, сдвинув его из-под фиксатора в сторону аккумулятора.

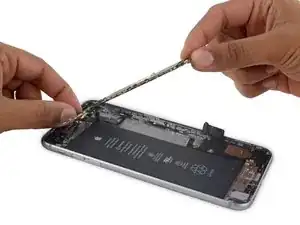

Продолжайте извлекать кабель сотовой антенны из второго и третьего фиксаторов платы логики.

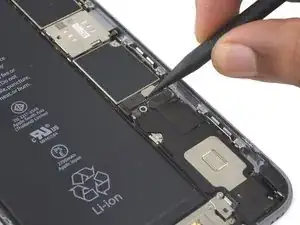

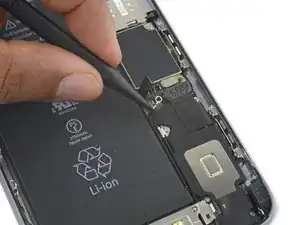

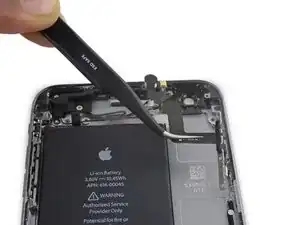

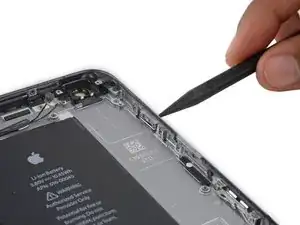

Зацепите острый конец лопатки за кабель сотовой антенны и аккуратно подденьте его из среднего фиксатора платы логики.

Не пытайтесь отсоединить кабель, тянув за него, так как он легко рвётся.

Чтобы кабель достиг своего разъёма на плате логики, его необходимо проложить сверху платы и под гибким кабелем аудиоуправления, как показано на первом фото.

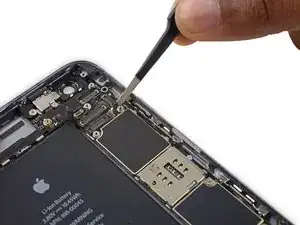

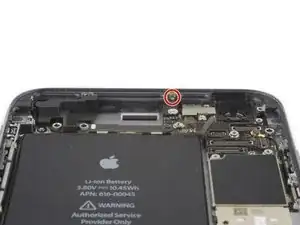

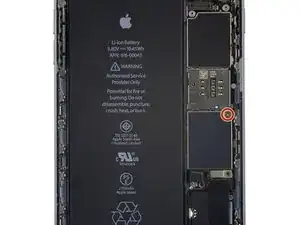

Выкрутите последний винт Phillips длиной 2,0 мм непосредственно под считывателем SIM-карты.

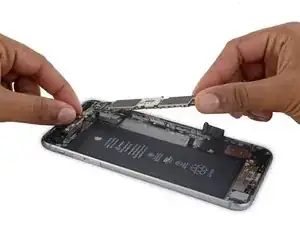

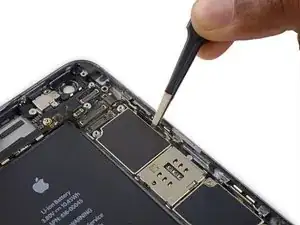

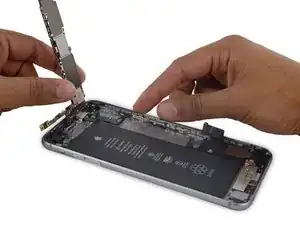

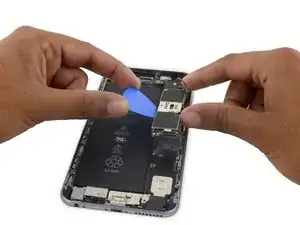

Осторожно приподнимите — но не вынимайте — плату логики, поднимая её за нижний край вблизи разъёма Lightning.

Наклоните плату логики в вертикальное положение, чтобы открыть разъём одной антенны, расположенный снизу, у верхнего края платы.

Не пытайтесь полностью удалить плату логики, так как антенна Wi-Fi/Bluetooth всё ещё подключена к нижней стороне платы.

Аккуратно положите плату логики вверх дном, верхней частью на заднюю крышку iPhone.

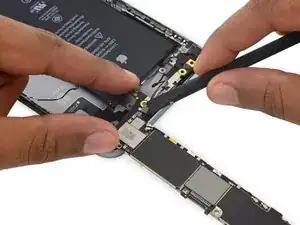

Плоским концом лопатки отключите кабель антенны Wi-Fi/Bluetooth от её разъёма на обратной стороне платы логики.

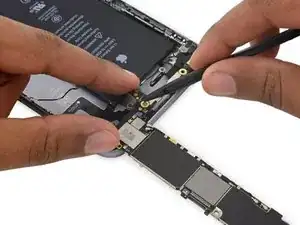

Извлеките плату логики.

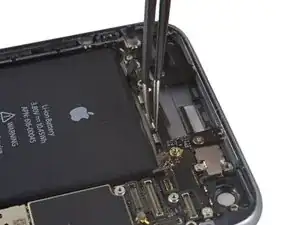

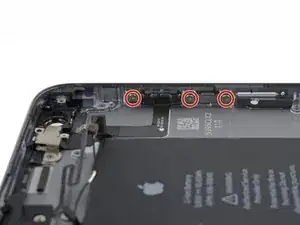

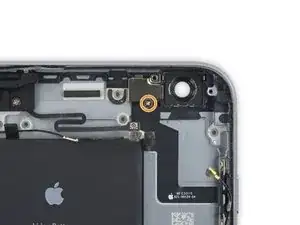

Выкрутите следующие четыре винта Phillips:

Три винта длиной 2,0 мм, крепящих кронштейн кнопки включения

Один винт Phillips длиной 1,3 мм над кронштейном вспышки и микрофона

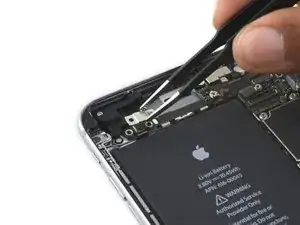

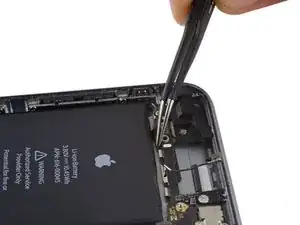

Снимите кронштейн вспышки и микрофона.

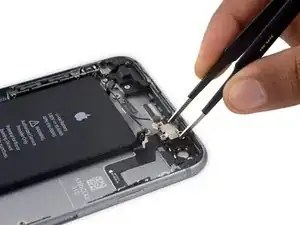

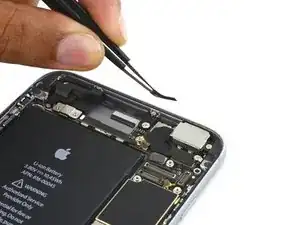

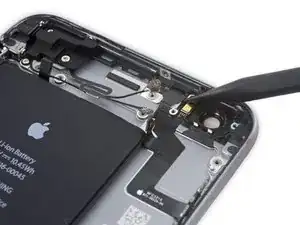

Воспользуйтесь заострённым концом лопатки, чтобы поднять вспышку из посадочного места в задней крышке.

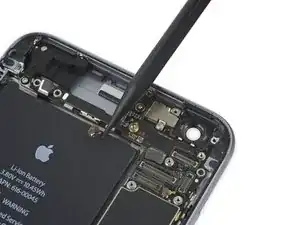

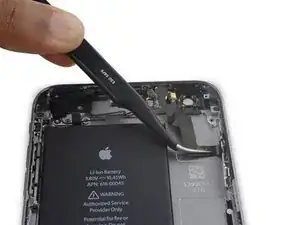

Воспользуйтесь плоским концом лопатки, чтобы отсоединить гибкий кабель кнопки питания от задней крышки.

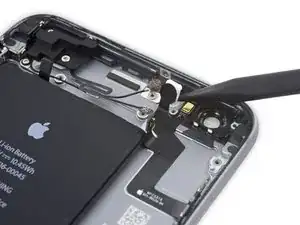

Подведите кончик лопатки под часть гибкого кабеля с микрофоном и аккуратно отсоедините её от задней крышки.

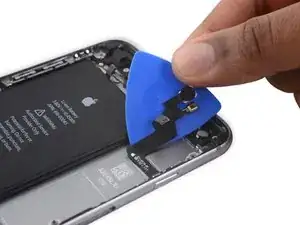

Подведите инструмент для вскрытия под гибкий кабель кнопки питания и отогните кабель от задней крышки.

Удалите гибкий кабель кнопки питания.

Аккуратно выдвиньте крышку кнопки питания из паза в задней крышке.

Удалите крышку кнопки.
