Замена фронтальной камеры FaceTime и датчиков в iPhone 6s Plus

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два 3,4 мм винта Pentalobe по обе стороны порта Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги поверх левого или правого торца iPhone.

Расположите присоски возле нижнего края iPhone прямо над кнопкой «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не может зацепиться, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

Оттяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз, и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску.

Нанесите лёгкое тепло на нижний край iPhone с помощью iOpener или фена примерно на одну минуту.

Тепло размягчает клей, удерживающий дисплей, что упрощает открытие.

Открытие дисплея на 6s Plus отделяет тонкую полоску клея по периметру дисплея. Если вы планируете заменить клей, приготовьте набор новых клеевых полос перед продолжением. Ремонт можно выполнить и без замены клея, и, скорее всего, вы не заметите разницы в работе.

Прикрепите присоску к нижнему левому углу сборки дисплея.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Поднимайте присоску с равномерным постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Сильная тяга может повредить сборку дисплея. Прилагайте только столько усилия, чтобы создать небольшой зазор между сборкой дисплея и задней крышкой.

Самое безопасное место для поддевания — выемка на передней панели над разъёмом для наушников.

Удерживая присоску, вставьте плоский конец лопатки в зазор прямо над разъёмом для наушников.

Поверните лопаткой, чтобы расширить зазор между передней панелью и задней крышкой.

Удерживая присоску и крепко потянув вверх, проведите краем лопатки под нижним левым углом дисплея.

Проведите наконечником лопатки вверх по левой стороне телефона, между передней панелью и задней крышкой.

Вставьте плоский конец лопатки под правый край дисплея.

Проведите лопаткой вверх по правой стороне.

Используйте пластиковый инструмент для вскрытия, чтобы прижать заднюю крышку, удерживая её, и одновременно потяните присоску вверх, чтобы открыть телефон.

Не снимайте дисплей полностью, иначе вы повредите шлейфы данных, соединяющие дисплей у верхнего края iPhone.

Поднимите маленький выступ на присоске, чтобы снять её с дисплея.

Аккуратно возьмитесь за модуль дисплея и поднимите его, чтобы открыть телефон, используя защёлки в верхней части передней панели в качестве шарнира.

Откройте дисплей примерно на 90º и прислоните его к чему‑то, чтобы он держался, пока вы работаете с телефоном.

Не открывайте дисплей больше чем на 90º — он всё ещё соединён с верхней частью телефона кабелями дисплея, дигитайзера и передней камеры, которые легко могут оборваться.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерное натяжение кабелей дисплея.

В экстренном случае можно использовать неоткрытую консервированную напиток для поддержки дисплея.

Удалите два винта Phillips, фиксирующие крепёжный кронштейн разъёма батареи на плате, следующей длины:

Один винт 2.9 мм

Один винт 2.3 мм

В ходе этого руководства внимательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не в ту точку может привести к необратимому повреждению.

Снимите крепёжный кронштейн разъёма батареи.

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём батареи, поддев его строго вертикально вверх от платы.

Отогните разъём обратно, чтобы он не соприкасался и телефон не включился, пока вы работаете с ним.

Удалите следующие винты Phillips:

Три винта 1.3 мм

Один винт 1.6 мм

Один винт 3.0 мм

При обратной сборке крайне важно поместить этот винт 3.0 мм в верхний правый угол кронштейна. Установка его в другое место может повредить плату.

Снимите кронштейн кабеля дисплея.

Будьте осторожны и подднимайте только сам разъём, а не гнездо на плате.

Используйте пластиковый инструмент для открытия, чтобы отключить кабель передней камеры и датчиков.

Используйте пластиковый инструмент для открытия, чтобы отсоединить кабель дигитайзера, поддев его строго вертикально вверх из гнезда на плате.

При повторном подключении кабеля дигитайзера не нажимайте посередине разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие в центре может деформировать компонент и повредить дигитайзер.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель на этом этапе.

Отключите кабель кнопки «Домой»/сенсора отпечатка, поддев его строго вертикально вверх из гнезда на плате.

Снимите сборку дисплея.

При обратной сборке остановитесь здесь, если хотите заменить клей по краям дисплея.

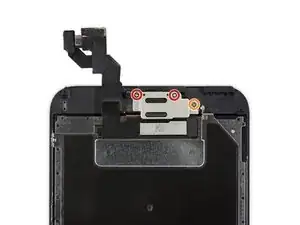

Удалите следующие три винта Phillips:

Два винта 2.7 мм

Один винт 1.4 мм

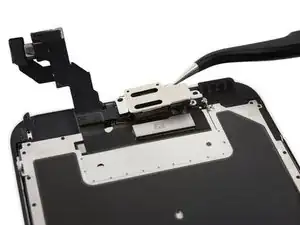

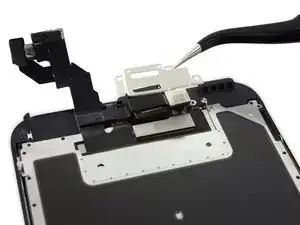

Снимите кронштейн динамика слухового отверстия.

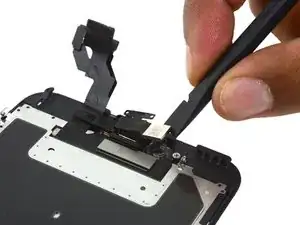

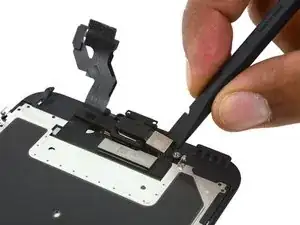

Используйте плоский конец лопатки, чтобы приподнять камеру FaceTime из её посадочного места.

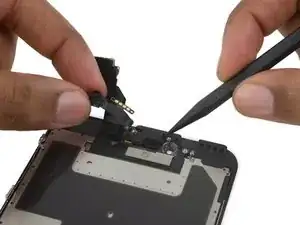

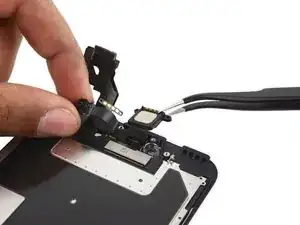

Оттяните камеру FaceTime назад и снимите динамик слухового отверстия.

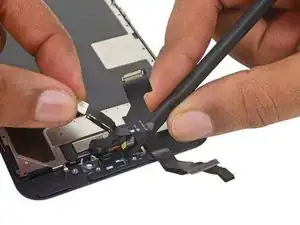

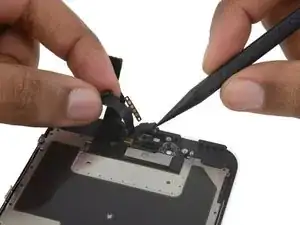

Используйте заострённый наконечник лопатки, чтобы вытащить датчик окружающего освещения из его посадочного места в передней панели.

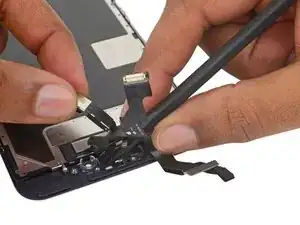

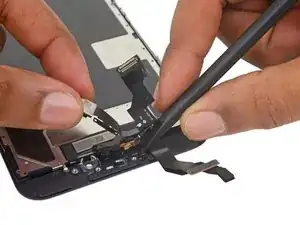

Вставьте заострённый наконечник лопатки между кабелем микрофона и передней панелью, чтобы разорвать клей, держущий его на месте.

Используйте плоский наконечник лопатки, чтобы приподнять микрофон и уплотнитель динамика слухового отверстия.

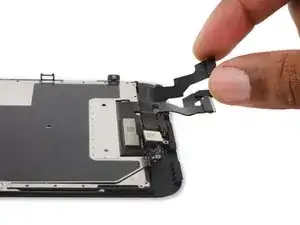

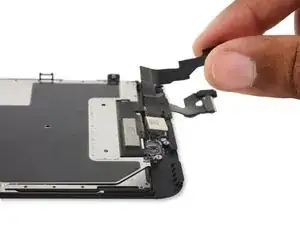

Снимите сборку камеры FaceTime и датчиков.
