Замена тактильного двигателя (Taptic Engine) iPhone 6s Plus

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два пенталобных винта 3,4 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синий рычаг назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски у нижнего края iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту для увеличения сцепления.

Толкните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достатительный зазор.

Если Anti‑Clamp не создаёт достаточный зазор, поверните рукоятку на четверть оборота.

Не крутьте более чем на четверть оборота за раз и делайте паузу в несколько секунд между оборотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску.

Примените умеренное тепло к нижнему краю iPhone с помощью iOpener или фена примерно в течение минуты.

Тепло размягчает клей, удерживающий дисплей, что облегчает открытие.

При открытии дисплея у 6s Plus отделяется тонкая полоска клея по периметру дисплея. Если вы планируете заменить клей, подготовьте набор новых клеевых полос перед продолжением. Ремонт можно выполнить и без замены клея — это вряд ли повлияет на функциональность.

Прикрепите присоску к левому нижнему углу сборки дисплея.

Если дисплей сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Подтяните присоску вверх с равномерным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Слишком сильное усилие может повредить сборку дисплея. Прилагайте лишь достаточное давление, чтобы образовался небольшой зазор между дисплеем и задней крышкой.

Самое безопасное место для поддевания — выемка на передней панели над разъёмом для наушников.

Продолжая удерживать присоску, вставьте плоский наконечник лопатки в зазор прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передней панелью и задней крышкой.

Продолжая крепко тянуть присоску вверх, просуньте край лопатки под нижний левый угол дисплея.

Просуньте наконечник лопатки вдоль левой стороны телефона между передней панелью и задней крышкой.

Вставьте плоский наконечник лопатки под правый край дисплея.

Проведите лопаткой вверх по правой стороне.

Используйте пластиковый инструмент для вскрытия, чтобы прижать заднюю крышку, пока тянете присоску вверх, чтобы открыть телефон.

Не снимайте дисплей полностью, иначе вы повредите шлейфы данных, соединяющие дисплей у верхнего края iPhone.

Подтяните маленькую выступающую часть на присоске, чтобы снять её с дисплея.

Аккуратно возьмите узел дисплея и приподнимите его, чтобы открыть телефон, используя защёлки в верхней части передней панели в качестве петли.

Откройте дисплей примерно под углом 90º и подпереть его чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

Не открывайте дисплей более чем на 90º — он по‑прежнему подключён к верхней части телефона кабелями дисплея, цифровизатора и фронтальной камеры, которые могут легко порваться.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае можно использовать закрытую банку напитка для подперевания дисплея.

Удалите два винта Phillips, закрепляющие кронштейн разъёма аккумулятора на плате логики, следующих размеров:

Один винт 2.9 мм

Один винт 2.3 мм

На протяжении всего руководства внимательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не в то место может привести к необратимому повреждению.

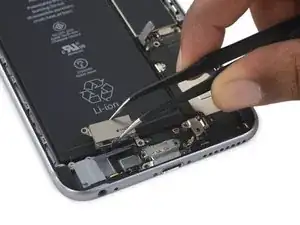

Снимите кронштейн разъёма аккумулятора.

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём аккумулятора, поддев его и отжав прямо вверх с платы логики.

Отогните разъём назад, чтобы он не соприкасался и не включил iPhone во время работы.

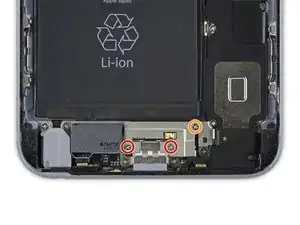

Удалите следующие винты Phillips над кронштейном кабеля Taptic Engine:

Два винта 3.5 мм

Один винт 2.7 мм

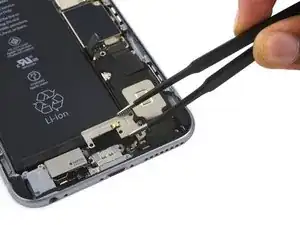

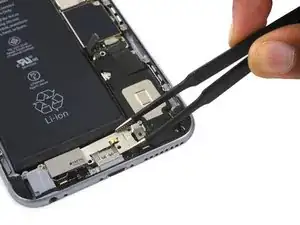

Снимите кронштейн кабеля Taptic Engine.

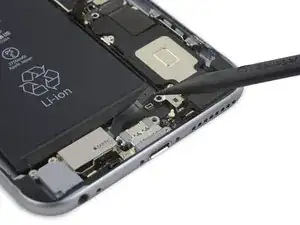

Отключите гибкий кабель Taptic Engine от разъёма на гибком кабеле Lightning.

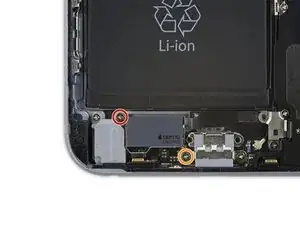

Удалите следующие два винта Phillips:

Один винт 3.1 мм

Один винт 2.1 мм

Снимите Taptic Engine.
