Замена верхней левой Wi‑Fi антенны iPhone 6s Plus

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 3.4 мм винта Pentalobe по обе стороны от порта Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone чуть выше кнопки «Домой» — одну на передней стороне и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту, чтобы увеличить сцепление.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску с ручкой.

Нанесите лёгкое тепло на нижний край iPhone с помощью iOpener или фена примерно на одну минуту.

Тепло размягчает клей, фиксирующий дисплей, что облегчает открытие.

Открытие дисплея на 6s Plus разделяет тонкую полоску клея по периметру дисплея. Если вы планируете заменить клей, подготовьте новый набор клеевых полос перед продолжением. Ремонт можно выполнить и без замены клея — функционально это, скорее всего, не будет заметно.

Прикрепите присоску к нижнему левому углу узла дисплея.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Подтяните присоску вверх с равномерным постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Сильное усилие может повредить узел дисплея. Прилагайте ровно столько силы, чтобы создать небольшой зазор между узлом дисплея и задней крышкой.

Самое безопасное место для поддевания — вырез на передней панели над разъёмом для наушников.

Продолжая удерживать присоску, вставьте плоский наконечник лопатки в зазор прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передней панелью и задней крышкой.

Продолжая крепко тянуть присоску вверх, проведите краем лопатки под нижним левым углом дисплея.

Проведите наконечником лопатки вверх по левой стороне телефона между передней панелью и задней крышкой.

Вставьте плоский наконечник лопатки под правый край дисплея.

Проведите лопаткой вверх по правой стороне.

Используйте пластиковый инструмент для вскрытия, чтобы придавить заднюю крышку, пока тянете присоску вверх, чтобы открыть телефон.

Не снимайте дисплей полностью, иначе вы повредите шлейфы данных, соединяющие дисплей в верхней части iPhone.

Подтяните небольшой выступ на присоске, чтобы снять её с дисплея.

Аккуратно захватите сборку дисплея и поднимите её, чтобы открыть телефон, используя зажимы в верхней части передней панели в качестве петли.

Откройте дисплей примерно под углом 90º и оперните его на что‑то, чтобы он оставался зафиксированным, пока Вы работаете с телефоном.

Не открывайте дисплей более чем на 90º — он по‑прежнему подключён к верхней части телефона кабелями дисплея, сенсора и фронтальной камеры, которые легко порвутся.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае для опоры дисплея можно использовать нераскрытую банку напитка.

Удалите два винта Phillips, крепящие кронштейн разъёма аккумулятора к плате, следующих длин:

Один винт 2,9 мм

Один винт 2,3 мм

В течение этого руководства внимательно следите за винтами, чтобы каждый возвращался на своё место при сборке. Установка винта не в то отверстие может привести к необратимому повреждению.

Снимите кронштейн разъёма аккумулятора.

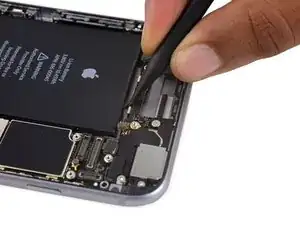

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём аккумулятора, поддев его вертикально вверх от платы.

Отогните разъём назад, чтобы он не контактировал и не включил iPhone во время работы.

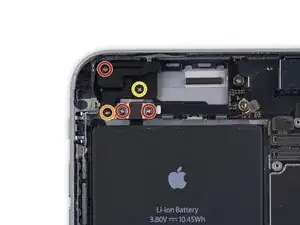

Удалите следующие винты Phillips:

Три винта 1,3 мм

Один винт 1,6 мм

Один винт 3,0 мм

При сборке критически важно поместить этот винт 3,0 мм в верхний правый угол кронштейна. Установка его в другом месте может повредить плату.

Снимите кронштейн кабеля дисплея.

Будьте осторожны и подденьте только сам разъём, а не гнездо на плате.

Используйте пластиковый инструмент для вскрытия, чтобы отключить разъём кабеля фронтальной камеры и датчика.

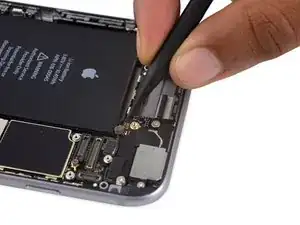

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель дигитайзера, поддев его вертикально вверх из гнезда на плате.

При повторном подключении кабеля дигитайзера не нажимайте на центр разъёма. Нажмите на один конец разъёма, затем на противоположный конец. Нажатие посередине может согнуть компонент и повредить дигитайзер.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабель на этом шаге.

Отключите кабель кнопки «Домой»/датчика отпечатка пальца, поддев его вертикально вверх из гнезда на плате.

Снимите сборку дисплея.

При сборке остановитесь на этом этапе, если Вы хотите заменить клей по краям дисплея.

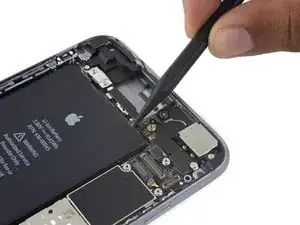

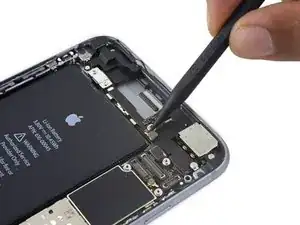

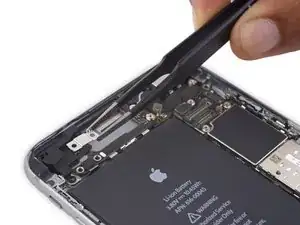

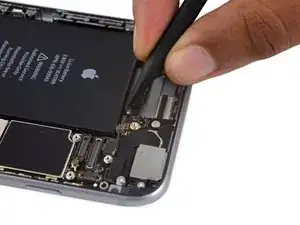

Используйте заострённый конец лопатки, чтобы отсоединить кабель верхней левой антенны от платы.

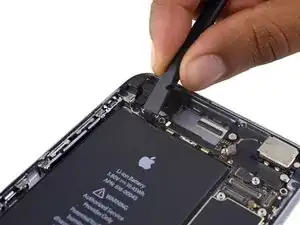

Снимите наклейку, закрывающую третий винт, фиксирующий верхнюю левую антенну к заднему корпусу.

Удалите следующие пять винтов Phillips:

Три винта 2,7 мм

Один винт 1,3 мм

Один винт 1,7 мм

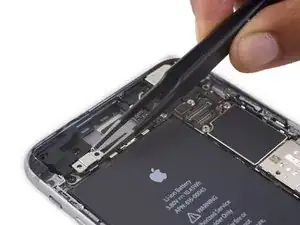

Снимите кронштейн кабеля управления звуком.

Отключите гибкий кабель управления звуком.

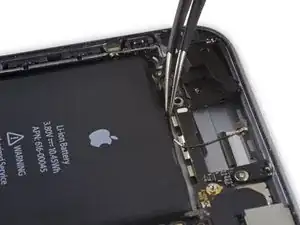

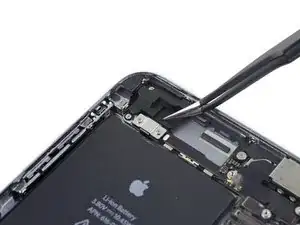

Используйте заострённый конец лопатки, чтобы осторожно подтолкнуть кабель верхней левой антенны из‑под правого зажима на плате.

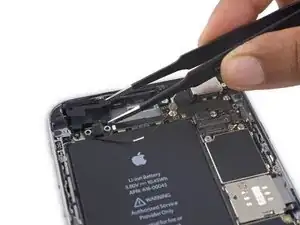

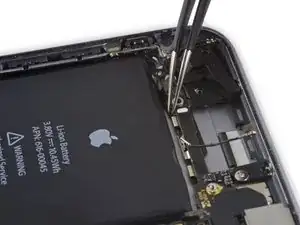

Продолжайте выводить кабель верхней левой антенны из второго и третьего зажимов на плате.

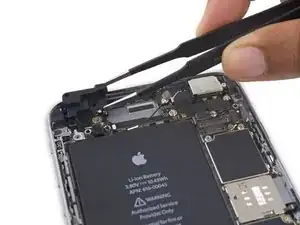

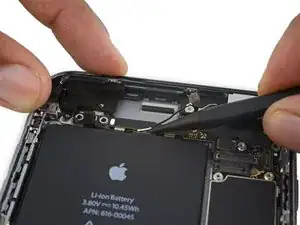

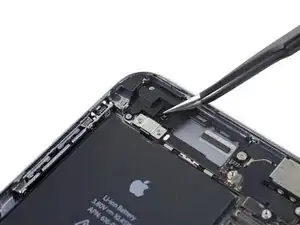

Не вытаскивайте кабель из центрального зажима — он легко порвётся. Вместо этого используйте заострённый наконечник лопатки, чтобы аккуратно поддеть его из зажима.

Чтобы кабель дотянулся до своего гнезда на плате, он должен быть проложен между платой и кронштейном кабеля управления звуком и под гибким кабелем управления звуком.

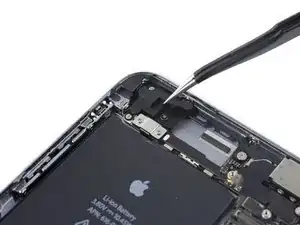

Снимите верхнюю левую антенну.
