Замена динамика разговорного (iPhone SE 2020)

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий‑ионная батарея при случайном проколе может загореться и/или взорваться.

Выключите iPhone перед началом разборки.

Удалите два 3.5 мм пенталобных винта на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Иметь запасные уплотнения под рукой перед тем, как продолжить, или быть осторожным с воздействием жидкости, если вы собираете iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить медиатор и избежать повреждений.

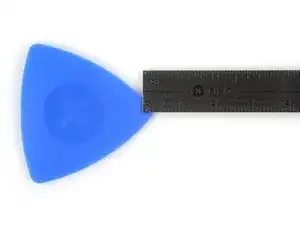

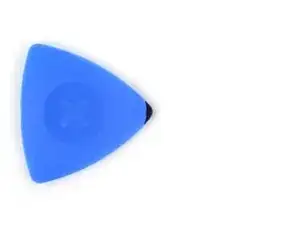

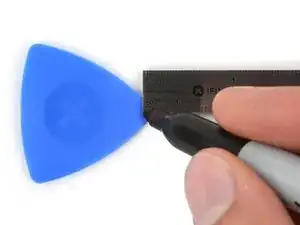

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора разными размерами.

Альтернативно приклейте монету к медиатору в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

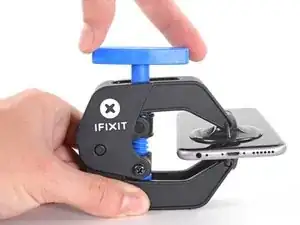

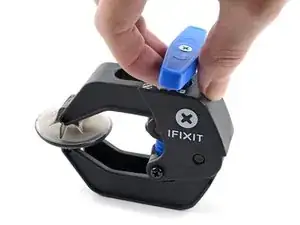

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

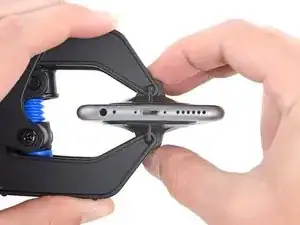

Наденьте рычаги на левый или правый край iPhone.

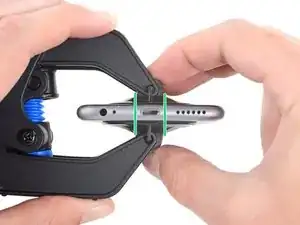

Расположите присоски у нижнего края iPhone прямо над кнопкой Home — одну спереди и одну сзади.

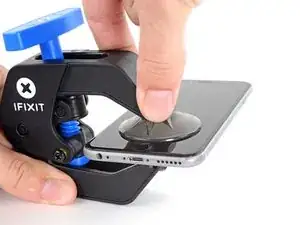

Сожмите присоски вместе, чтобы создать вакуум в выбранной зоне.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту для увеличения сцепления.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

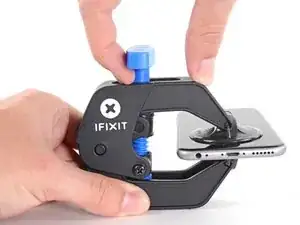

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

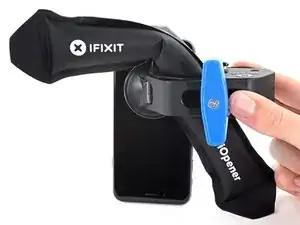

Разогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Можно также использовать фен, тепловую пушку или тёплую пластину — но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для вскрытия.

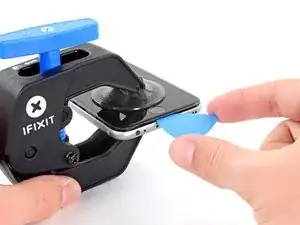

Вставьте медиатор в полученную щель.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к области и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузу на одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

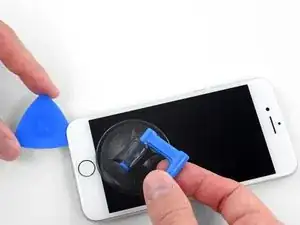

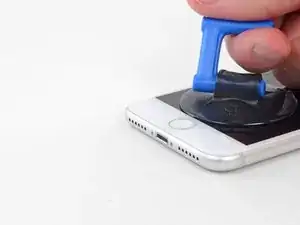

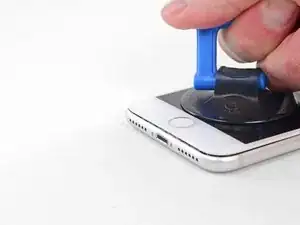

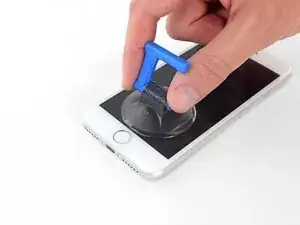

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой Home.

Убедитесь, что присоска не перекрывает кнопку Home, так как это помешает образованию герметичного контакта между присоской и стеклом спереди.

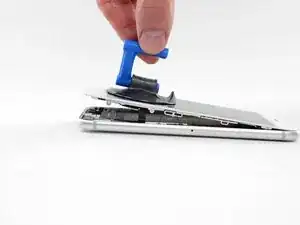

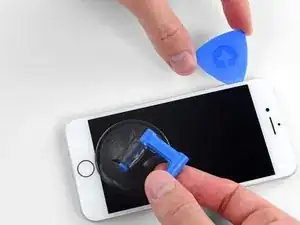

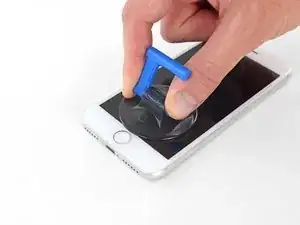

Тяните присоску вверх с постоянным и равномерным усилием, чтобы создать небольшую щель между экраном и корпусом.

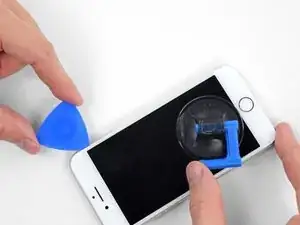

Вставьте медиатор в щель.

Водостойкий клей, удерживающий экран, очень прочен; создание этой начальной щели требует значительного усилия. Если вам трудно открыть щель, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не получится вставить инструмент.

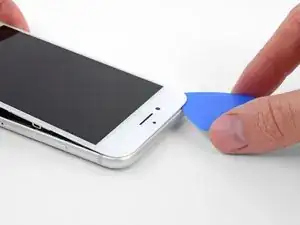

Продвиньте медиатор по левой кромке телефона, начиная снизу и двигаясь в сторону кнопок регулировки громкости и переключателя бесшумного режима, разрезая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отгибать верхний край дисплея от заднего корпуса — он удерживается пластиковыми защёлками, которые могут сломаться.

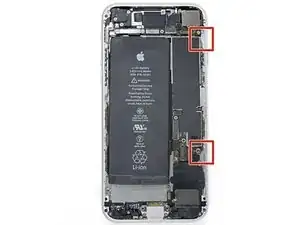

Вдоль правого края iPhone проходят деликатные кабели. Не вставляйте медиатор здесь, так как вы можете повредить кабели.

Вставьте инструмент в правый нижний угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы разъединить клей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить кабели дисплея.

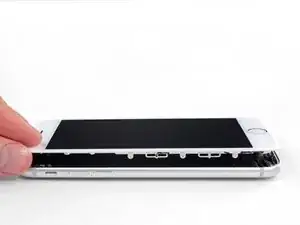

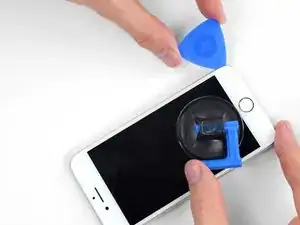

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

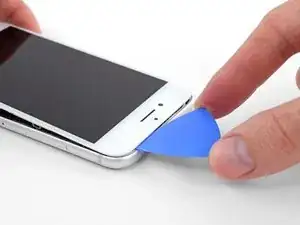

Просуньте медиатор под дисплей около верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте сборку дисплея немного вниз (в сторону от верхнего края телефона), чтобы отстегнуть защёлки, удерживающие её в задней крышке.

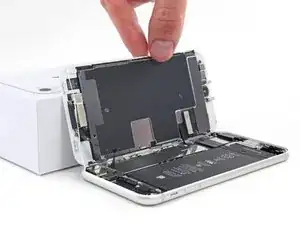

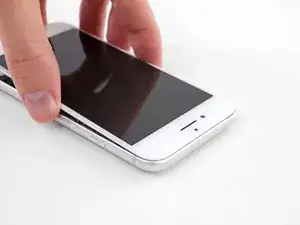

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Подперите дисплей чем‑нибудь, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

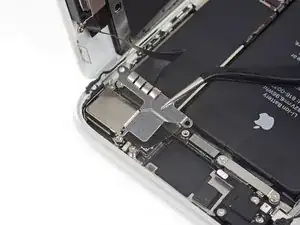

Выверните четыре винта Phillips, крепящие кронштейн нижнего кабеля дисплея к плате логики, следующих длин:

Два винта 1,3 мм

Два винта 2,8 мм

В ходе руководства тщательно следите за винтами, чтобы каждый при сборке вернулся на своё место. Установка винта не в то место может привести к необратимому повреждению.

Снимите кронштейн.

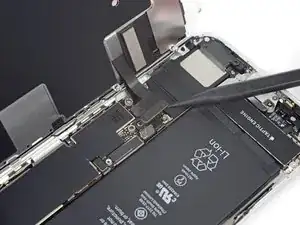

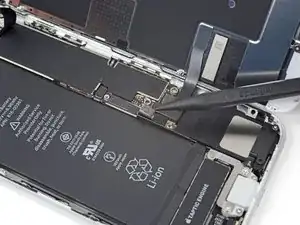

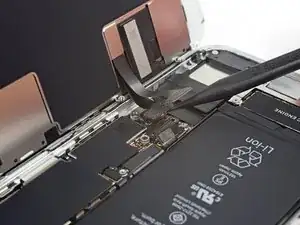

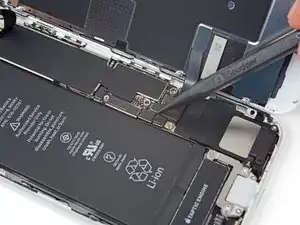

Используйте кончик лопатки, чтобы отжать разъём батареи из его гнезда на плате логики.

Немного отогните кабель разъёма батареи от платы логики, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

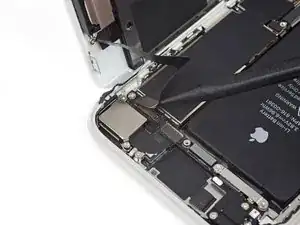

Используйте кончик лопатки, чтобы отжать нижний разъём дисплея из его гнезда.

Чтобы повторно подключить нажимные разъёмы, подобные этому, нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём даже немного сдвинут, он может согнуться и получить необратимое повреждение.

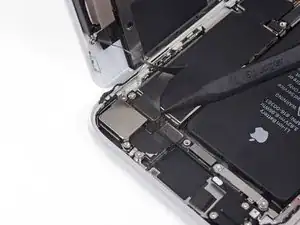

Используйте кончик лопатки, чтобы отключить второй нижний кабель дисплея.

Выверните три винта Phillips 1,3 мм, крепящие кронштейн над разъёмом модуля датчиков передней панели.

Снимите кронштейн.

Используйте кончик лопатки, чтобы отключить разъём модуля датчиков передней панели.

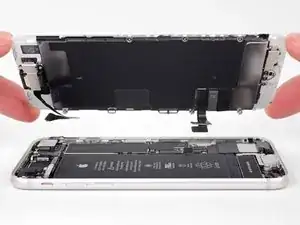

Снимите сборку дисплея.

При сборке вы можете остановиться на этом этапе, если хотите заменить клей по краям дисплея.

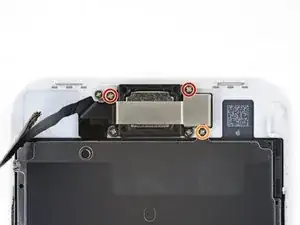

Выверните три винта Phillips, крепящие верхний кронштейн слухового динамика к передней панели:

Два винта 2,6 мм

Один винт 1,8 мм

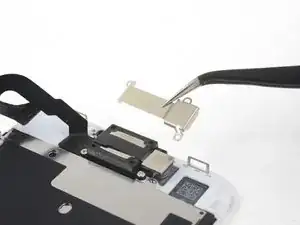

Снимите кронштейн слухового динамика.

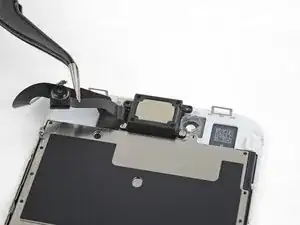

Поднимите переднюю камеру из её гнезда и откиньте в сторону.

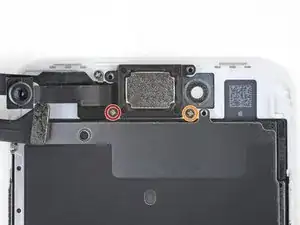

Выверните два винта Phillips, крепящие слуховой динамик к передней панели:

Один винт 1,8 мм

Один винт 2,3 мм

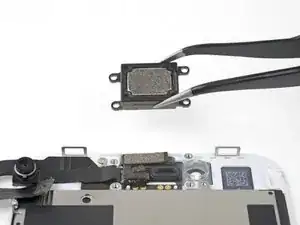

Снимите слуховой динамик.
