Исправление проблемы «iPhone 12 не включается» с помощью инфракрасной тепловизионной камеры

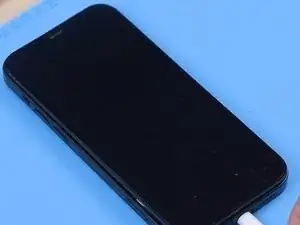

Нажимаете кнопку питания, и телефон не включается. Подключаете телефон к питанию — телефон по-прежнему не включается.

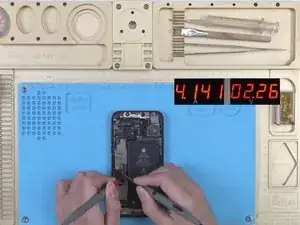

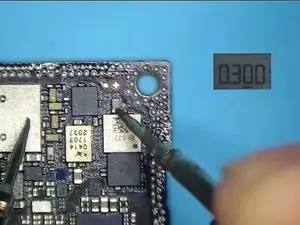

Отключите дисплей. Подайте питание на плату. Обратите внимание, время подачи питания не должно быть слишком долгим. Видно, что значение тока большое. Плата потребляет большой ток, что указывает на короткое замыкание на плате.

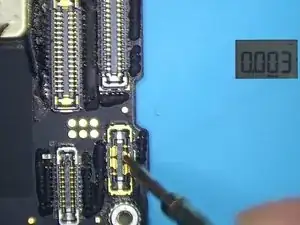

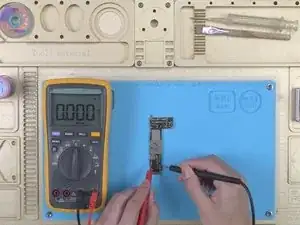

Далее нужно снять плату и локализовать неисправный компонент для ремонта. Измерьте диодное значение линии PP_BATT_VCC мультиметром. Значение диода равно 0. Это подтверждает, что линия PP_BATT_VCC имеет короткое замыкание.

Линия PP_BATT_VCC и линия PP_VDD_MAIN в iPhone 12 соединены последовательно через индуктор. Поэтому короткое замыкание на линии PP_BATT_VCC может также вызвать короткое замыкание на линии PP_VDD_MAIN.

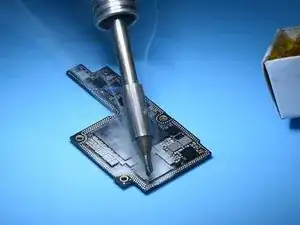

Раннее решение для устранения проблемы большого тока — применение канифоли для поиска. По расплавлению канифоли можно определить неисправный компонент. Хотя метод дешёвый и эффективный, у него есть недостатки. Плату нужно покрыть канифолью, которую затем трудно удалить.

Кроме того, для тщательной проверки приходится снимать экраны на плате. Несомненно, это существенно повышает сложность работ.

Сегодня мы представим более продвинутый и эффективный способ поиска короткого замыкания на плате с помощью тепловизионной камеры. Тепловизор определяет детали, температура которых выше нормы, по инфракрасному излучению.

Тепловизор способен обнаружить утечку тока на плате за считанные секунды. Неисправные компоненты будут выявлены мгновенно, как только вы поместите плату под камеру, что значительно повышает эффективность ремонта. При проверке общего состояния платы тепловизор позволяет точно локализовать неисправные элементы.

Кроме того, тепловизор хорошо обнаруживает небольшие утечки, короткие замыкания и другие проблемы — операция простая и безопасная, что значительно снижает вероятность ошибок.

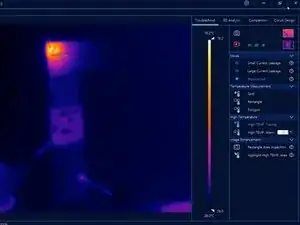

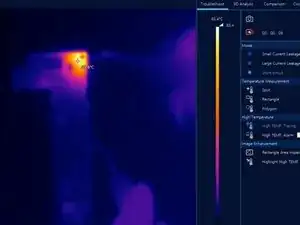

Сначала размещаем плату на рабочей платформе. Подключите чёрный щуп источника питания к земле, а красный щуп — к линии PP_BATT_VCC. В верхнем левом углу температура повысилась. Можно подтвердить, что неисправный компонент находится в верхнем левом углу.

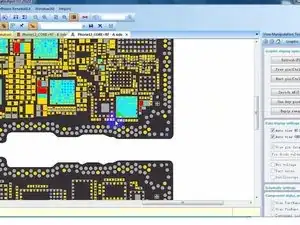

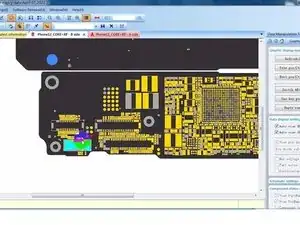

Откройте битовую карту. Видно, что линия PP_BATT_VCC не находится в верхнем левом углу. Поскольку линии PP_BATT_VCC и PP_VDD_MAIN соединены последовательно через индуктор, можно сделать вывод, что короткое замыкание находится на линии PP_VDD_MAIN.

Следуя через индукторы линии PP_BATT_VCC, щёлкните по другой стороне индукторов. Другая сторона соединена с линией PP_VDD_MAIN. Таким образом мы снова определяем область неисправного компонента.

На битовой карте видно, что линия PP_VDD_MAIN расположена на логической плате.

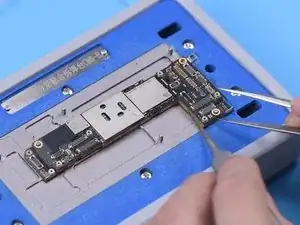

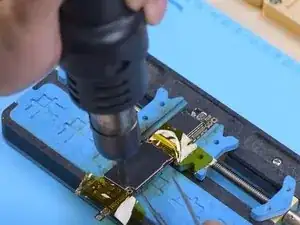

Далее разделяем плату. Поместите плату на нагревательную платформу, установленную на 170 °C, для прогрева.

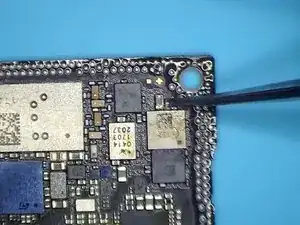

После остывания логической платы включите питание платы. Подключите чёрный щуп к земле, а красный — к линии PP_VDD_MAIN. По тепловому изображению теперь можно точно определить неисправный компонент. Конденсатор повреждён, видны обугливание и следы горения.

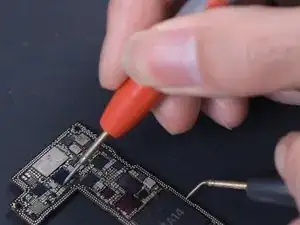

Удалите конденсатор и очистите контактную площадку очистителем для печатных плат. Измерьте диодные значения линий PP_VDD_MAIN и PP_BATT_VCC. Значения диодов вернулись в норму. Короткое замыкание устранено.

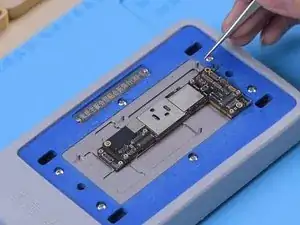

Затем собираем плату обратно. Соберите телефон для проверки. Телефон включается нормально. Wi‑Fi и базовая станция работают корректно. IMEI отображается. Неисправность устранена.
