Замена ЖК-дисплея и дигитайзера iPhone SE 2020

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два 3,5 мм пента‑винта на нижнем ребре iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменные уплотнения до перехода дальше этого шага или избегайте контакта с жидкостью, если вы собираете iPhone без замены уплотнений.

Если вставлять медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора разными измерениями.

В качестве альтернативы приклейте монету к медиатору в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст по всему экрану iPhone до полного покрытия передней панели.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных оторвавшихся осколков.

Если разбитое стекло мешает присоске прилипнуть на следующих шагах, попробуйте сложить прочную ленту (например, армированную) в ручку и поднять дисплей с её помощью.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего ребра iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не может зажать, можно использовать ленту, чтобы увеличить сцепление.

Выдвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте их и выровняйте рычаги.

Разогрейте iOpener и протяните его через рычаги Anti‑Clamp.

Вы также можете использовать фен, термофен или горячую плиту — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем ребре iPhone.

Подождите одну минуту, чтобы клей размягчился и образовалась щель для открытия.

Вставьте медиатор в щель.

Если Anti‑Clamp не создаёт достаточной щели, нанесите больше тепла и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Приклейте присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного контакта между присоской и стеклом.

Проведите монтажной лопаткой вдоль левого края телефона, начиная с нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя бесшумного режима, разрывая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней панели, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят хрупкие кабели. Не вставляйте сюда лопатку, иначе вы можете повредить кабели.

Вставьте инструмент снова в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить кабели дисплея.

Осторожно потяните за присоску, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте монтажную лопатку под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте узел дисплея немного вниз (от края телефона), чтобы освободить защёлки, удерживающие его в задней панели.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой устройства.

Подпереть дисплей чем-нибудь, чтобы он оставался приподнятым, пока вы работаете с телефоном.

Выверните четыре винта Phillips, закрепляющие нижнюю скобу кабеля дисплея на плате, следующих размеров:

Два винта 1.3 мм

Два винта 2.8 мм

На протяжении всего руководства тщательно учитывайте винты, чтобы каждый возвращался на своё место при сборке. Установка винта не в то место может вызвать необратимые повреждения.

Снимите скобу.

Используйте остриё лопатки, чтобы отжать разъём батареи от его гнезда на плате.

Слегка отогните кабель разъёма батареи от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте остриё лопатки, чтобы отжать нижний разъём дисплея из его гнезда.

Чтобы заново подсоединить такие защёлкивающиеся разъёмы, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём хоть немного смещён, он может согнуться и быть необратимо повреждён.

Используйте остриё лопатки, чтобы отключить второй нижний кабель дисплея.

Выверните три винта Phillips 1.3 мм, фиксирующие скобу над разъёмом узла датчиков передней панели.

Снимите скобу.

Используйте остриё лопатки, чтобы отключить разъём узла датчиков передней панели.

Снимите узел дисплея.

При сборке вы можете остановиться здесь, если хотите заменить клей по краям дисплея.

Выверните четыре винта Y000, фиксирующие скобу над кнопкой «Домой»/датчиком Touch ID:

Один винт 1.2 мм

Снимите этот винт первым. Сильное давление может выгнуть скобу кнопки «Домой», если сначала снять винты 1.3 мм.

Три винта 1.3 мм

Снимите скобу.

При сборке не затягивайте эти винты слишком сильно, иначе кнопка «Домой» может не работать.

Используйте инструмент для вскрытия, чтобы поддеть под левый край разъёма шлейфа кнопки "Домой" и отсоединить его от гнезда.

Если весь разъём начнёт подниматься вверх, не разделяясь, прижмите кабель плоским концом лопатки к верхнему краю разъёма, одновременно поддевая левый край разъёма. Будьте очень осторожны, чтобы не повредить кабель или разъём — в противном случае датчик будет необратимо выведен из строя.

Нагрев области вокруг сенсора "Домой"/Touch ID поможет размягчить клей, удерживающий его деликатный кабель, что облегчит безопасное снятие.

Переверните сборку дисплея. Используйте фен или подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы размягчить клей под ним.

Не перегревайте дисплей. Он должен быть лишь слегка слишком горячим, чтобы держать его комфортно.

Используйте медиатор для вскрытия, чтобы аккуратно отделить клей, удерживающий шлейф сенсора "Домой"/Touch ID от тыльной стороны панели дисплея.

Снимите узел сенсора "Домой"/Touch ID, поднимая его через переднюю часть дисплея.

Для обратной установки сначала проденьте кабель через отверстие на передней стороне дисплея, как показано.

Ваша запасная деталь может поставляться с дополнительными винтами Y000, уже установленными рядом с кнопкой "Домой". Удалите лишние винты, чтобы вы могли установить кронштейн кнопки "Домой".

Снимите три винта Phillips, крепящие верхний кронштейн разговорного динамика к передней панели:

Два винта 2,6 мм

Один винт 1,8 мм

Снимите кронштейн разговорного динамика.

Поднимите фронтальную камеру из её гнезда и отведите в сторону.

Снимите два винта Phillips, крепящие разговорный динамик к передней панели:

Один винт 1,8 мм

Один винт 2,3 мм

Снимите разговорный динамик.

Нагрейте iOpener и приложите его к верхнему краю дисплея, чтобы размягчить клей, удерживающий модуль фронтальной камеры и сенсоров на месте.

Подождите около двух минут перед переходом к следующему шагу, чтобы клей достаточно размягчился.

Используйте острый конец лопатки, чтобы аккуратно поддеть датчик приближения и вынуть его из углубления на передней панели.

Старайтесь просунуть инструмент полностью под датчик, чтобы оторвать его от прозрачного пластика под ним. Если поддевать только за шлейф, датчик может отделиться от сборки шлейфа и потребовать замены. Если вы всё равно заменяете сборку датчика/шлейфа, то это не имеет значения.

Просуньте кончик лопатки под шлейф датчика внешней освещённости и поднимите датчик из его корпуса.

Просуньте медиатор под сборку кабеля фронтальной камеры, отделяя клей, удерживающий кабель камеры и сенсора.

Снимите кабель фронтальной камеры и сенсора.

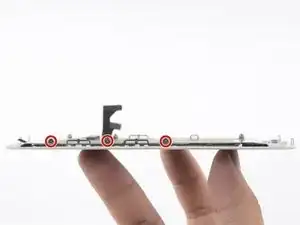

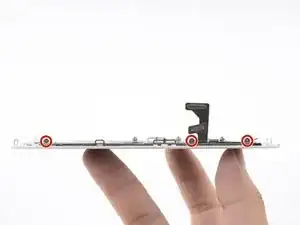

Снимите шестью винтами Y000 1,2 мм с обеих сторон дисплея.

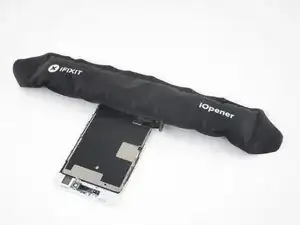

Нагрейте iOpener и положите его поверх кромки экрана, ближайшей к кнопке "Домой", чтобы размягчить клей, удерживающий её на месте.

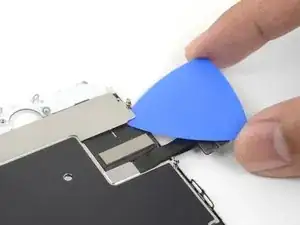

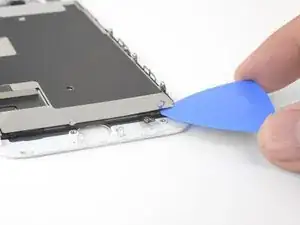

Используйте медиатор, чтобы разрушить клей возле кнопки "Домой", удерживающий плоский кабель дисплея к защитной пластине LCD.

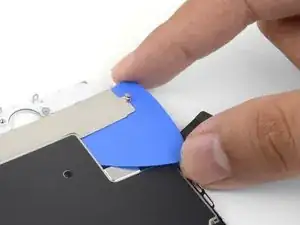

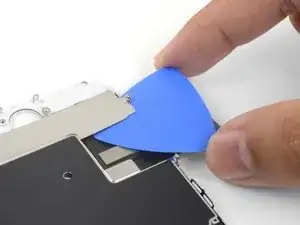

Вставьте медиатор с нижнего правого угла и продолжайте отделять кабель дисплея от защитной пластины LCD.

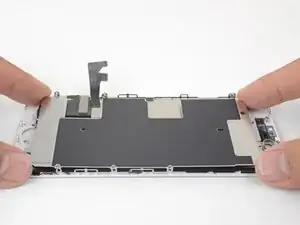

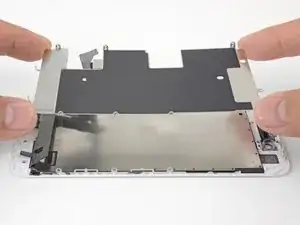

Аккуратно поднимите защитную пластину LCD от сборки дисплея.

Будьте осторожны, чтобы не зацепить кабели данных дисплея при снятии защитной пластины LCD.

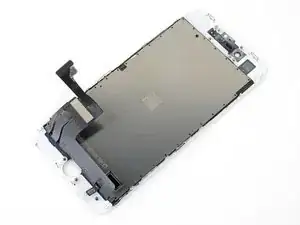

Остались только LCD и дигитайзер.
