Замена разъёма зарядки Google Pixel 2

Если стекло дисплея треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта. Это также создаст гладкую поверхность, позволяющую присоске лучше сцепляться.

Прикрепите присоску как можно ближе к краю телефона со стороны кнопки регулировки громкости, избегая изогнутого края.

Присоска не создаст хорошего уплотнения на изогнутой части стекла.

Накладывая ровное, постоянное усилие, потяните присоску вверх и вставьте пластину для вскрытия между передней панелью и задним корпусом.

Не вставляйте пластину глубже 1,5 мм, иначе вы рискуете повредить OLED-панель.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью iOpener, теплового фена или фена для волос.

Дисплейная панель хрупкая. Если вы планируете повторно использовать дисплей, осторожно вводите инструмент только настолько, насколько необходимо для разъединения клея. Глубокое введение инструмента может повредить OLED-панель под стеклом.

В следующих шагах требуются дополнительные меры предосторожности в определённых местах, чтобы избежать повреждения телефона:

Не вставляйте пластину более чем на 9 мм в нижний край телефона. Если пластина коснётся сложенной части OLED-панели, это может повредить дисплей.

Делайте очень мелкие надрезы в верхнем левом углу — глубокое поддевание может повредить фронтальную камеру.

Вставка инструмента глубже 1,5 мм в боковые части устройства или глубже 9 мм в верхнюю и нижнюю части может необратимо повредить дисплей.

В следующих шагах используйте плоскую часть пластины для вскрытия, а не угол, чтобы разрезать здесь. Это поможет не ввести пластину слишком глубоко.

Проведите пластиной вверх по правой стороне телефона, чтобы отделить клей дисплея.

Будьте особенно осторожны с боковыми рамками, их глубина всего 1,5 мм.

Проведите пластиной вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана есть сетка, закрывающая слуховой динамик. Если у вас нет запасной сетки, не повредите и не потеряйте этот компонент.

Проведите пластиной вокруг верхнего левого угла телефона и вниз по левой стороне телефона.

Проведите пластиной вокруг нижнего левого угла и вдоль нижней части телефона. Держите пластину под небольшим углом от экрана, чтобы не повредить углы OLED.

Будьте особенно осторожны, не вставляйте пластину более чем на 9 мм, чтобы не повредить OLED-панель.

Вставьте пластину снова у верхнего края телефона и аккуратно подденьте дисплей.

Если дисплей не поднимается легко, дополнительно подденьте, чтобы отделить оставшийся клей. Клей возле верхнего динамика толще, чем в других местах.

Не пытайтесь полностью отделить дисплей пока — он всё ещё подключён к материнской плате хрупким гибким кабелем.

Аккуратно положите дисплей сверху на задний корпус, как показано, следя за тем, чтобы не помять и не порвать гибкий кабель дисплея.

Снимите два винта T5 длиной 4,0 мм, фиксирующие крепление кабеля дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Снимите крепление кабеля дисплея.

Используйте острие лопатки, чтобы приподнять разъём кабеля дисплея и вынуть его из гнезда на материнской плате.

Избегайте касания материнской платы наконечником лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Если после ремонта какая-либо часть экрана не реагирует на касания, переподсоедините этот разъём, убедившись, что он полностью щёлкнул на месте и в гнезде нет пыли или другого препятствия.

При сборке на этом этапе замените клей по краям дисплея.

Приложите нагретый iOpener к датчику приближения на верхнем крае средней рамки на две минуты, чтобы смягчить его клей.

Подденьте кончик лопатки под кабель датчика приближения, начиная со стороны, ближайшей к фронтальной камере.

Осторожно приподнимите край кабеля датчика, пока датчик не станет перпендикулярным среднему каркасу.

Отклейте небольшой кусочек ленты, накрывающей винт под разговорным динамиком. Отклейте также любую ленту, закрывающую другие винты.

Снимите следующие винты, закрепляющие средний каркас:

Одиннадцать винтов Phillips 3,7 мм

Один винт Torx T5 4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Вставьте инструмент для вскрытия в выемку в среднем каркасе рядом с кнопкой удержания.

Подденьте средний каркас так, чтобы образовалась щель между ним и корпусом телефона. Средний каркас пока нельзя полностью снять.

Поднимите средний каркас, начиная с нижнего края.

Когда средний каркас начнёт образовывать примерно 45° с остальной частью телефона, поднимите его прямо вверх и отведите от телефона.

При подъёме направляйте датчик приближения через маленький паз в среднем каркасе.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

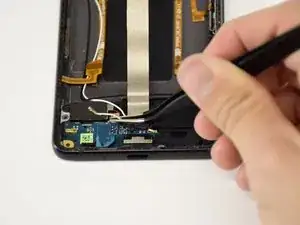

Отсоедините белый антенный кабель.

Отсоедините чёрный антенный кабель.

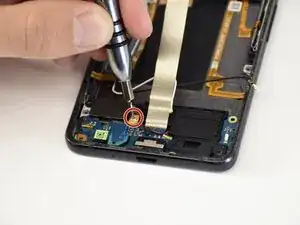

Снимите винт PH00 2,5 мм.

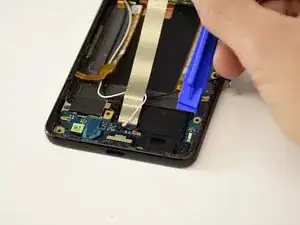

Используя пластиковый инструмент для вскрытия, подденьте плату зарядного разъёма.

Плата приклеена, поэтому поддевайте медленно и осторожно. Нагрев задней части телефона в месте приклеивания может помочь размягчить клей.

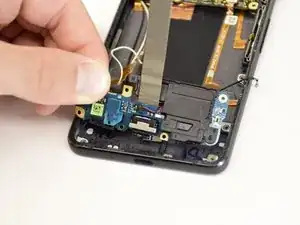

Пока не снимайте плату зарядного разъёма полностью. Она всё ещё прикреплена к мотору вибрации.

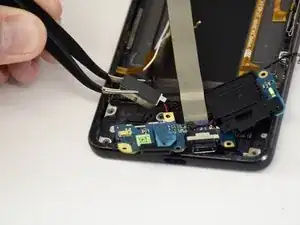

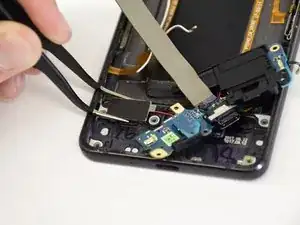

С помощью пинцета аккуратно снимите мотор вибрации и остальную часть платы зарядного разъёма.
