Замена объективa задней камеры Google Pixel 2

Если стекло дисплея треснуло, закрепите оставшиеся осколки лентой, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта. Это также создаёт гладкую поверхность, позволяющую присоске лучше приклеиться.

Наденьте присоску как можно ближе к краю с кнопкой регулировки громкости, избегая изогнутого края.

Присоска не создаст хорошего герметичного сцепления на изогнутой части стекла.

Поднимайте присоску с постоянным, уверенным нажимом и вставьте пластиковую лопатку между передней панелью и задним корпусом.

Не вставляйте лопатку глубже 1,5 мм, иначе вы рискуете повредить OLED-панель.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, либо нагрейте место с помощью iOpener, теплового фена или фена для волос.

Панель дисплея хрупкая. Если вы планируете повторно использовать экран, вставляйте инструмент только настолько, чтобы разъединить клей. Если ввести инструмент глубже, можно повредить OLED-панель под стеклом.

На следующих шагах требуется повышенная осторожность в определённых местах, чтобы избежать повреждений телефона:

Не вставляйте лопатку более чем на 9 мм в нижний край телефона. Если лопатка коснётся сложенной части OLED-панели, это может повредить дисплей.

Делайте только очень неглубокие надрезы в верхнем левом углу; сильное поддевание может повредить фронтальную камеру.

Вставка инструмента глубже 1,5 мм по бокам устройства или на 9 мм в верхний и нижний края может навсегда повредить дисплей.

На следующих шагах используйте плоскую часть лопатки, а не угол, чтобы делать разрез здесь. Это поможет предотвратить слишком глубокое проникновение инструмента.

Просуньте лопатку по правой стороне телефона, чтобы отделить клей дисплея.

Будьте особенно осторожны с боковыми рамками, глубина которых всего 1,5 мм.

Просуньте лопатку вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана имеется сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, не повредите и не потеряйте этот элемент.

Просуньте лопатку вокруг верхнего левого угла телефона и вдоль левого края.

Просуньте лопатку вокруг нижнего левого угла и вдоль нижнего края телефона. Держите лопатку под небольшим углом от экрана, чтобы избежать повреждения углов OLED.

Не вставляйте лопатку более чем на 9 мм, чтобы не повредить OLED-панель.

Вставьте лопатку снова в верхний край телефона и осторожно приподнимите дисплей.

Если дисплей не поддаётся, аккуратно подденьте дополнительно, чтобы отделить оставшийся клей. Клей возле верхнего динамика толще, чем в других местах.

Не пытайтесь полностью отсоединить дисплей — он всё ещё подключён к материнской плате хрупким шлейфом.

Осторожно положите дисплей сверху на задний корпус, как показано, следя за тем, чтобы не перегнуть и не порвать шлейф дисплея.

Снимите два винта T5 длиной 4,0 мм, фиксирующие кронштейн шлейфа дисплея.

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Снимите кронштейн шлейфа дисплея.

Используйте острый конец лопатки, чтобы приподнять разъём шлейфа дисплея и вынуть его из гнезда на материнской плате.

Не касайтесь материнской платы кончиком лопатки. Компоненты вокруг гнезда хрупкие.

Для повторного подключения таких защёлкивающихся разъёмов аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Если после ремонта какая-либо часть экрана не реагирует на касания, заново подсоедините этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Во время сборки на этом этапе замените клей по краям дисплея.

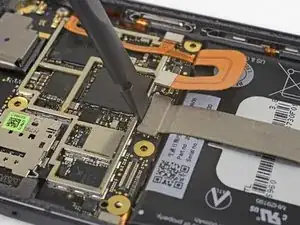

Используйте плоскую часть лопатки, чтобы отключить разъём сборки зарядки.

Наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и нанесите по несколько капель под каждый угол батареи. Подождите минуту, чтобы спирт ослабил клей батареи.

В качестве альтернативы приложите нагретый iOpener к задней панели телефона над батареей как минимум на две минуты. При необходимости повторно нагревайте и прикладывайте iOpener, пока клей батареи не ослабнет достаточно.

Отведите в сторону шлейф зарядного узла и вставьте медиатор для вскрытия вдоль нижнего края батареи.

Прилагайте равномерное, устойчивое давление, чтобы медленно поддеть батарею и вынуть её из телефона.

Поддевать батарею следует только в её центральной части, чтобы не повредить тонкие ленточные кабели под каждой стороной батареи.

Старайтесь не деформировать батарею в процессе. Мягкие литий‑ионные батареи при повреждении могут протекать, загореться или даже взорваться. Не применяйте чрезмерную силу и не поддерайте батарею металлическими инструментами.

Если возникают трудности, нанесите ещё немного спирта под батарею и попробуйте снова.

Удалите батарею.

Не используйте повторно батарею после её извлечения, это представляет потенциальную опасность. Замените её на новую.

Для установки новой батареи:

Используйте лопатку, чтобы счистить оставшийся клей с телефона, и очистите клеевые поверхности изопропиловым спиртом и безворсовой тканью.

Зафиксируйте новую батарею с помощью предварительно вырезанного клея или двухсторонней клейкой ленты. Чтобы правильно её расположить, приклейте новый клей внутрь телефона, а не непосредственно на батарею. Клей не должен касаться каких‑либо кабелей под батареей.

Плотно прижмите батарею на место в течение 20–30 секунд.

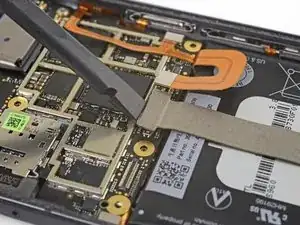

Отсоедините разъём шлейфа зарядного узла от материнской платы плоским концом лопатки.

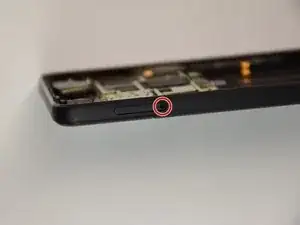

Вставьте скрепку или инструмент для извлечения SIM‑карты в небольшое отверстие на левой стороне телефона и нажмите, пока лоток SIM‑карты не выйдет.

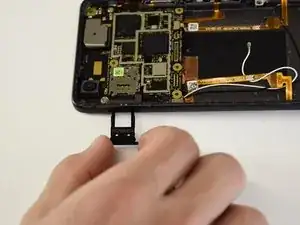

Извлеките лоток SIM‑карты.

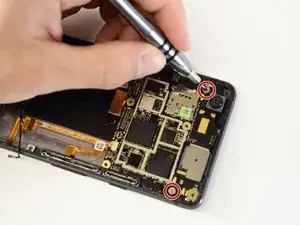

Удалите два винта PH00 длиной 2,5 мм.

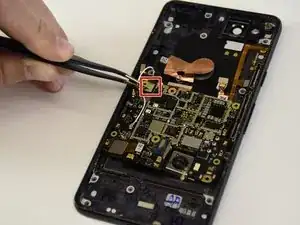

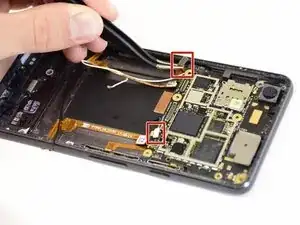

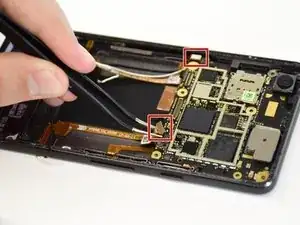

Отсоедините два разъёма на нижнем крае материнской платы.

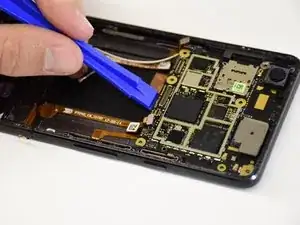

Подденьте материнскую плату пластиковой монтажной лопаткой.

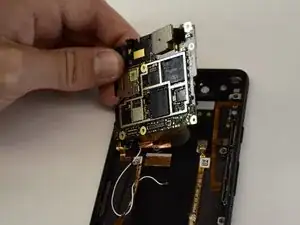

Снимите материнскую плату.

Переверните материнскую плату.

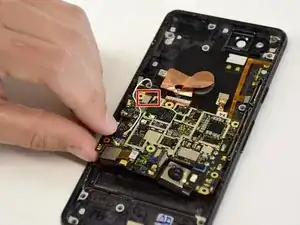

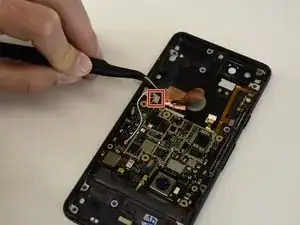

Отсоедините кабель датчика отпечатка пальца.

Материнская плата теперь полностью отсоединена от телефона.

Переверните материнскую плату, чтобы получить доступ к разъёму ленточного кабеля линзы камеры.

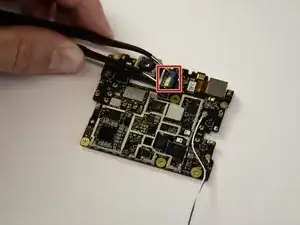

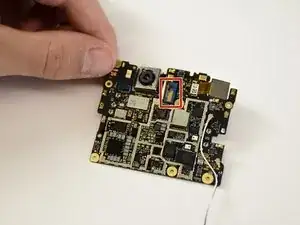

Найдите синий разъём ленточного кабеля камеры

Снимите ленточный разъём, соединяющий линзу камеры с материнской платой, захватив его пинцетом и поднимая вверх.

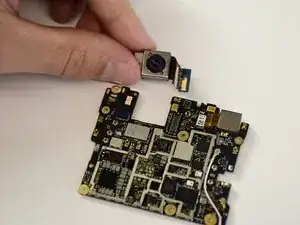

Снимите модуль камеры.
