Замена GPS-антенны iPhone 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на лицевую панель iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любых вырвавшихся осколков стекла во время ремонта.

Снимите два винта Phillips #00 длиной 3,7 мм с торца док-коннектора iPhone.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открывании iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и черным модулем дисплея находится резиновое уплотнение. Для отделения дисплейного блока требуется некоторая сила. Поможет раскачивание присоски вперед-назад для снятия дисплейного блока.

Используйте маленькую присоску рядом с кнопкой «Домой», чтобы осторожно приподнять нижнюю часть дисплейного модуля iPhone.

Если дисплейный модуль слишком поврежден и присоска не держится, можно использовать ленту с сильным клеем, например клейкую ленту или упаковочную ленту.

Дисплейный модуль все еще подключен к iPhone несколькими кабелями, поэтому пока не пытайтесь полностью его снять.

Поверните дисплейный модуль вверх до угла примерно 45 градусов.

Продолжая держать дисплей одним руком, другой рукой и лопаткой отсоедините черный ленточный кабель, помеченный «1». (Кабель 1 — для дисплея)

Осторожно вставляйте лопатку с левой стороны, как показано на фото (ПОД ЛЕНТОЙ). Если пытаться поддевать ленту справа, можно повредить разъем ленточного кабеля и потребуется замена дисплея!

Все разъемы, кроме ленточного разъема «3», упомянутого в шаге 7, отпускаются вверх.

Поверните дисплейный модуль вверх до приблизительно вертикального положения. Это упростит доступ для отсоединения оставшихся кабелей.

Используйте лопатку, чтобы отсоединить черный ленточный кабель, помеченный «2». (Кабель 2 — для емкостной сенсорной панели)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G откидной пластиковый язычок может отсутствовать. В этом случае сдвиньте ленточный кабель в сторону экрана, пока он не выйдет. При сборке прижмите ленту, чтобы вставить ее обратно в гнездо.

У некоторых iPhone цвета разъемов могут быть обратными (черный пластиковый язычок, белый разъем) для разъема «3». Убедитесь, что вы правильно откидываете язычок, иначе можно повредить разъем.

Используйте лопатку, чтобы откинуть вверх белый пластиковый язычок, удерживающий ленточный кабель «3». Белый язычок повернется вверх на 90 градусов и освободит ленточный кабель.

Вытяните черный ленточный кабель из разъема и снимите дисплейный модуль с iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъемом для наушников.

Нажмите на инструмент, пока лоток для SIM-карты не выскочит.

Возьмите лоток для SIM-карты и выдвиньте его из iPhone.

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный «4».

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный «5».

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный «6».

Если у вас iPhone 3GS, обратитесь ко второму изображению и используйте лопатку, чтобы отсоединить ленточный кабель, помеченный «7».

Убедитесь, что разъемы на ленточных кабелях точно выровнены с гнездами на плате перед приложением давления. Для этого может понадобиться лупа или ювелирная лупа.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, фиксирующих плату логики к заднему корпусу.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, фиксирующих плату логики и камеру.

Один винт Phillips #00 длиной 2,9 мм под наклейкой «Не удалять».

Примечание при сборке:

Винт, который находится рядом с камерой (оранжевый винт в правом нижнем углу), также имеет металлическую пластину, удерживающую камеру на месте.

Не забудьте вернуть эту пластину на место перед тем, как вставлять винт Phillips #00 длиной 2,3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы осторожно поддеть камеру и вынуть ее из посадочного места в заднем корпусе.

Камеру пока нельзя полностью снять, так как она подключена к нижней части платы логики.

Используйте лопатку, чтобы аккуратно приподнять конец платы логики, ближайший к док-коннектору.

На плате логики рядом с наклейкой «не удалять» есть маленькая золотая контактная планка заземления. Будьте ОЧЕНЬ осторожны, чтобы она не зацепилась за сторону корпуса при поднятии платы; она легко ломается. Если после снятия платы у вас возникнут проблемы с приемом сигнала, проверьте эту планку заземления.

Если плата не поднимается, еще раз проверьте, что все винты, фиксирующие плату логики, были удалены.

Сдвиньте плату логики в направлении разъёма дока и выведите её из iPhone.

При установке платы логики после замены аккумулятора подключите камеру к плате перед тем, как вставлять её в корпус. Затем убедитесь, что верхняя часть платы (где находится лоток для SIM-карты) установлена на место, прежде чем окончательно разместить остальную часть платы. Это важно, поскольку иногда разъём для SIM-карты не выравнивается с посадочным местом. Как только верхняя часть окажется на месте, нижнюю часть можно аккуратно сориентировать и установить. Плата логики установлена правильно, когда лоток для SIM-карты совмещён с отверстием в корпусе iPhone, а модуль камеры аккуратно встал на своё место.

Используйте лопаточку, чтобы поддеть аккумулятор и приподнять его от задней панели корпуса. Аккумулятор крепится с помощью клеевой ленты по периметру.

Во избежание изгиба аккумулятора при извлечении не рекомендуется полагаться только на пластиковую вытягивающую ленту.

Удаление аккумулятора НЕ является необходимым для замены GPS-антенны. Это просто даёт больше места для снятия разъёма наушников (полное его извлечение также не обязательно).

Аккумулятор iPhone приклеен к задней панели слабым клеевым слоем. Обычно клей остаётся на аккумуляторе при снятии. Если у вашего запасного аккумулятора уже есть самоклеящаяся подложка, дополнительная подготовка не требуется. Если у запасного аккумулятора нет клеевой подложки, перенесите клей с вашего старого аккумулятора на новый.

Если аккумулятор не отделяется от задней панели корпуса, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора. Подождите около минуты, чтобы спирт ослабил клей. Используйте плоский конец лопаточки, чтобы аккуратно приподнять аккумулятор. Дайте спирту высохнуть на воздухе перед установкой нового аккумулятора.

Не пытайтесь выдёргивать аккумулятор с применением силы. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте аккумулятор лопаткой или другим инструментом.

Можно использовать фен или паяльную горячую воздушную насадку на минимальной мощности, чтобы нагреть заднюю часть корпуса. Это поможет ослабить клеевое соединение перед отделением аккумулятора лопаткой.

Внимание: перегрев iPhone может привести к возгоранию аккумулятора.

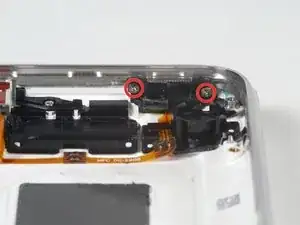

Выверните два винта Phillips #00, фиксирующие кнопку включения/выключения к передней рамке.

При замене проверьте выступ кнопки. На внутренней стороне кнопки может быть приклеена небольшая пластиковая прокладка, которая может оторваться при очистке. Без прокладки кнопка может не выступать достаточно, чтобы её можно было нажать. В случае потери прокладку можно заменить на пластик подходящей толщины (например, крышка коробки от рубашки).

Осторожно оторвите оранжевый ленточный кабель от задней панели корпуса.

Ленточный кабель легко повредить — будьте очень аккуратны.

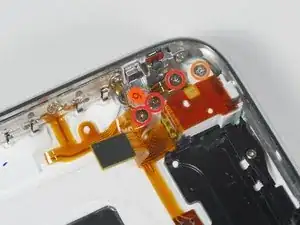

Снимите следующие 4 винта:

Три винта Phillips #00 длиной 1,8 мм, фиксирующие разъём наушников и GPS-антенну к задней панели. Обратите внимание на порядок извлечения винтов: левый винт имеет немного большую головку.

Один винт Phillips #00 длиной 3,8 мм в пластиковом креплении рядом с разъёмом наушников.

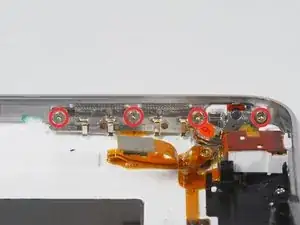

Снимите четыре винта Phillips #00, фиксирующие регулятор громкости и переключатель бесшумного режима.

Модуль регулятора громкости располагается поверх переключателя бесшумного режима. Убедитесь, что маленькая мягкая прокладка на переключателе бесшумного режима не потеряна, иначе переключатель будет очень свободно сидеть после сборки.

Винты крепления переключателя бесшумного режима следует затягивать при положении переключателя в выключенном состоянии. Проверьте выступ переключателя в положении «включено», так как он может не выступать достаточно для работы, если модуль установлен неправильно. (Проверьте зазор между рамкой переключателя и передней рамкой (виден белый зазор между двумя винтами рядом с цифрой 6). Винт, расположенный крайним справа, немного длиннее остальных трёх. При сборке телефона учитывайте это.

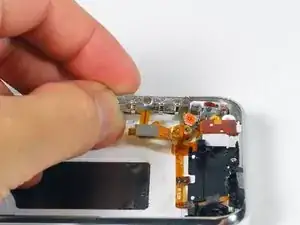

Отведите плату с цепью кнопок громкости от боковой стороны iPhone и осторожно оторвите оранжевый ленточный кабель от задней панели корпуса. Кабель тонкий и легко повреждается.

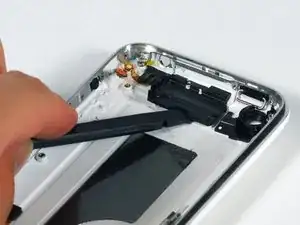

Осторожно подденьте и извлеките сборку разъёма наушников из iPhone.

Переключите зелёный переключатель бесшумного режима вниз (в сторону задней панели iPhone) в положение «без звука». Это облегчит установку, когда будет вставлена новая кнопка бесшумного режима.

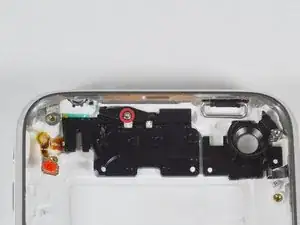

Выверните один винт Phillips #00 длиной 2,4 мм, фиксирующий чёрную пластиковую распорку.

Некоторые запасные задние панели могут не иметь резьбового отверстия в этом месте.

Используйте лопаточку, чтобы поддеть чёрный пластиковый корпус антенны от задней панели.

Поднимите чёрный пластиковый корпус GPS-антенны и извлеките его из iPhone.
