Замена материнской платы Samsung Galaxy Note Pro 12.2

Телефоны

Замена материнской платы вашего устройства Samsung Galaxy Note Pro 12.2 (Galaxy SM-P900) может обеспечить более быструю оперативную память, более быстрое передача данных для увеличения производительности.

Материнская плата отвечает за питание и связь между всеми аппаратными компонентами, которые деликатно подключены к ней на вашем планшете. Именно поэтому перед снятием материнской платы необходимо удалить многие аппаратные компоненты. Шаги 1-5 проведут вас через процесс удаления этих компонентов.

В заключение, убедитесь, что ваше устройство выключено перед началом процесса разборки.

Шаг 1

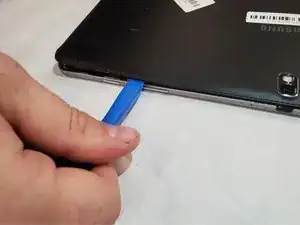

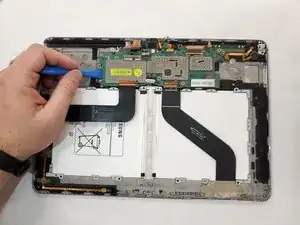

Снимите заднюю крышку с помощью синего пластикового инструмента для вскрытия.

Шаг 2

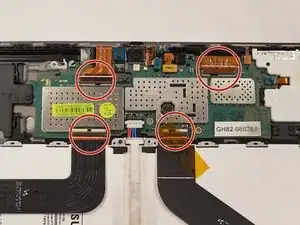

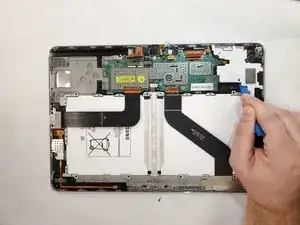

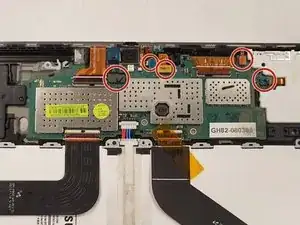

Отключите пять соединителей от материнской платы, аккуратно снимая соединители с помощью синего инструмента для вскрытия.

Шаг 3

Удалите желтую ленту с кабелей перед тем, как попытаться отключить их от материнской платы.

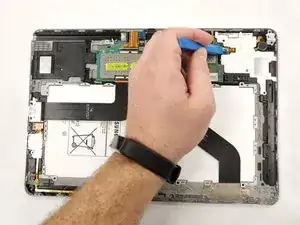

Используя синий инструмент для вскрытия, подденьте черную вкладку на основаном соединителе кабелей до тех пор, пока она не поднимется и не станет легкой в движении. Затем вытащите кабель от основного соединителя материнской платы.

Шаг 4

Возможны повреждения материнской платы без поддержки черного соединителя материнской платы во время снятия белого соединителя кабеля.

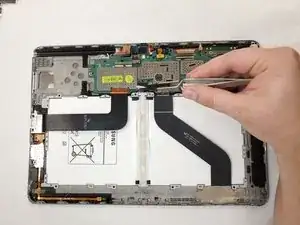

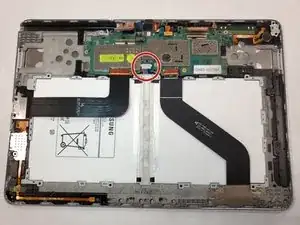

Удалите кабель питания с материнской платы, слегка поддевая с обеих сторон зажим с помощью пинцета.

Шаг 5

Удалите все три винта размером 3.0 мм с помощью отвертки Philips #00.

Легче всего поддеть в точках, изображенных на фотографиях для следующего шага.

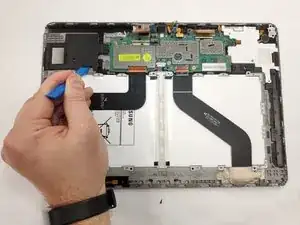

Используйте синий пластиковый инструмент для вскрытия, чтобы поддеть динамики от зажимов, которые их держат.

Шаг 6

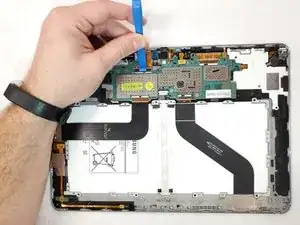

Удалите материнскую плату с помощью синего инструмента для вскрытия, придерживая провода и соединители в стороне.

Материнская плата должна легко выйти.

Заключение

Для сборки вашего устройства следуйте этим инструкциям в обрат

Перевод руководства с ifixit.com
