Замена экрана Samsung Galaxy S20

Перед началом отключите телефон и выключите питание.

Подогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Приложите присоску к задней части телефона как можно ближе к центру нижнего края.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно аккуратно приклеить присоску суперклеем к разбитому экрану.

Тяните за присоску с сильным, равномерным усилием, чтобы образовать зазор между задней крышкой и рамой.

Вставьте кончик открывающего пика в образовавшийся зазор.

Из‑за малых допусков это может потребовать нескольких попыток с повторным нагревом iOpener и отделением присоской, прежде чем получится правильно.

Если вам трудно создать зазор, приложите больше тепла к кромке и попробуйте снова.

Не прикладывайте чрезмерную силу пиком, иначе рискуете треснуть заднее стекло.

Проведите пиком взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь срезать клей вблизи углов телефона, где стекло изогнуто — вы рискуете треснуть стеклянную панель.

Оставьте открывающий пик в шве, чтобы клей не склеился снова.

Приложите подогретый iOpener к левой кромке задней крышки на две минуты.

Приложите присоску к задней части телефона как можно ближе к центру левого края.

Тяните за присоску с сильным, равномерным усилием, чтобы образовать зазор между задней крышкой и рамой.

Вставьте кончик открывающего пика в зазор.

Поскольку стекло на этом крае изогнуто, вы не сможете вставить пик глубоко. Пока самая тонкая часть пика находится под краем стекла, вы сможете продолжать.

Из‑за малых допусков это может потребовать нескольких попыток.

Если вам трудно создать зазор, приложите больше тепла к кромке и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу пиком, иначе рискуете треснуть заднее стекло.

Как только пик окажется под краем стекла, наклоните его вниз и вставьте дальше, чтобы полностью отделить клей задней крышки.

Проведите пиком вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при скольжении через выступ в раме вокруг кнопок громкости и питания — вырез в стекле делает эту область более склонной к растрескиванию.

Оставьте пик под левым краем стекла рядом с верхним левым углом, чтобы клей не склеился снова.

Приложите подогретый iOpener к правой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Приложите присоску к задней части телефона как можно ближе к центру правого края.

Тяните за присоску с сильным, равномерным усилием, чтобы образовать зазор между задней крышкой и рамой.

Вставьте кончик открывающего пика в зазор.

Как и на предыдущем крае, вам нужно будет наклонить открывающий пик вниз, чтобы полностью вставить его под заднюю крышку.

Проведите пиком вдоль всего правого края телефона, чтобы отделить клей задней крышки.

Оставьте пик под правым краем стекла рядом с верхней частью устройства, чтобы клей не склеился снова.

В процессе задняя крышка может отпустить один или оба других пика, и они могут выпасть. В этом случае отложите пик(и) в сторону — нижний край с этого момента не должен повторно склеиться.

Приложите подогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень подвержено трещинам. Будьте осторожны на этом шаге, чтобы не повредить заднюю крышку.

Постепенно проводите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края до самого верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание становится трудным, остановитесь и снова нагрейте место перед продолжением.

Медленно поднимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

Отверткой Phillips #00 отверните пять винтов длиной 4 мм, крепящих скобу материнской платы.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Пинцетом осторожно приподнимите и отщёлкните скобу материнской платы от пластикового среднерамного каркаса.

Пока не снимайте скобу полностью — она всё ещё прикреплена к катушке беспроводной зарядки.

Осторожно отлейте катушку беспроводной зарядки от корпуса устройства.

Снимите катушку беспроводной зарядки.

Катушка подключена к остальным компонентам через пружинные контакты, поэтому отключать разъёмы не требуется.

При сборке сначала вновь закрепите винты скобы материнской платы, чтобы правильно выровнять катушку зарядки, затем плотно прижмите катушку для приклеивания.

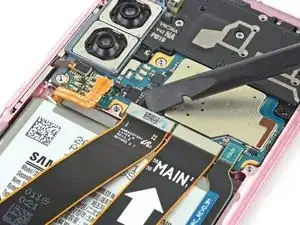

Используйте лопатку, чтобы приподнять и отключить разъём батареи.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг разъёма.

Отверткой Phillips #00 отверните пять винтов длиной 4 мм, крепящих громкоговоритель и нижний среднерамный каркас.

Вставьте остриё лопатки или пинцета в выемку в верхнем левом углу среднерамного каркаса и приподнимите, чтобы освободить защёлки, удерживающие его на месте.

Снимите громкоговоритель и нижний среднерамный каркас.

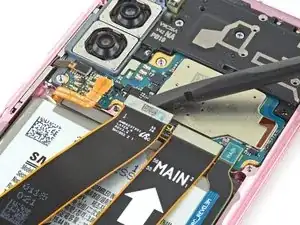

Используйте лопатку, чтобы приподнять и отключить кабель дисплея.

На следующих шагах вы будете нагревать и отделять чёрный клей по периметру устройства.

Клей вдоль длинных краёв устройства тонкий — для его разделения медиатор нужно вставлять на 5 мм.

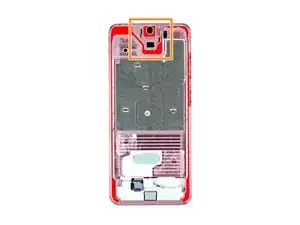

Обратите внимание, что вдоль верхнего края телефона клей значительно удалён от края устройства. Здесь потребуется вставлять медиатор глубже, чтобы полностью отделить клей.

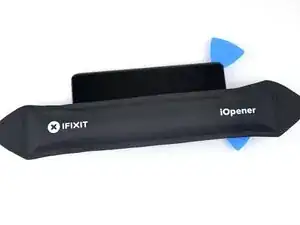

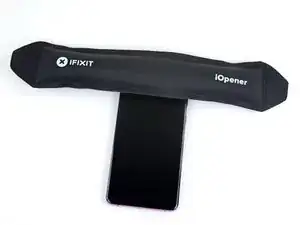

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Можно также использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

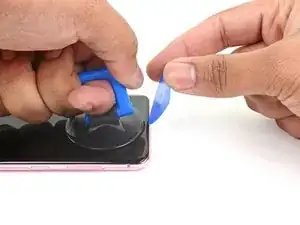

Прикрепите присоску к стеклу дисплея как можно ближе к центру верхнего края.

Если дисплей сильно треснул, его можно покрыть слоем прозрачной упаковочной ленты, чтобы присоска приклеилась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

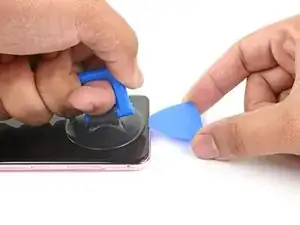

Потяните за присоску сильной, равномерной силой, чтобы создать зазор между стеклом дисплея и рамкой.

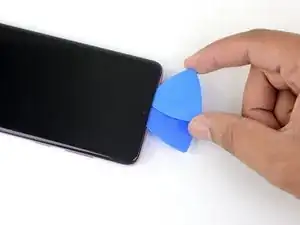

Вставьте остриё медиатора в зазор в центре выреза для разговорного динамика и продвигайте его вниз под дисплей.

Убедитесь, что медиатор скользит поверх фронтальной камеры и не давит на неё.

Из‑за упорного клея это может потребовать нескольких попыток с повторным нагревом iOpener и отделением с помощью присоски, прежде чем у вас получится.

Если у вас возникают трудности с созданием зазора, примените больше нагрева к краю и попробуйте снова.

Оставьте медиатор в шве, чтобы клей не приклеился вновь.

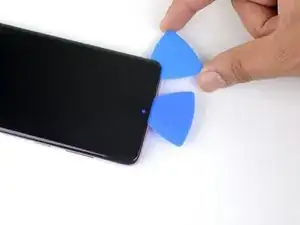

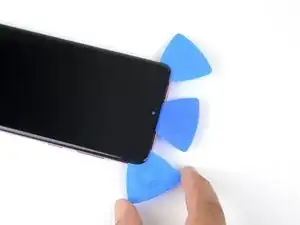

Вставьте второй медиатор в тот же зазор и протолкните его к верхнему левому углу дисплея, чтобы разрезать клей.

Оставьте медиатор в шве, чтобы клей не приклеился вновь.

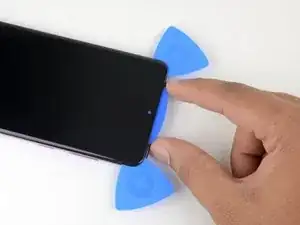

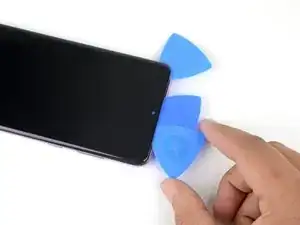

Вставьте третью медиатор в центральный зазор и сдвиньте её к верхнему правому углу дисплея, чтобы разрезать клей.

Оставьте медиатор в шве, чтобы клей не слипся снова.

Продвиньте центральную медиатор дальше к верхнему краю корпуса, чтобы разрезать клей вокруг динамика и фронтальной камеры.

Если клей трудно отделяется, нагрейте ещё и повторите попытку.

Не вставляйте медиатор слишком глубоко — вы можете "потерять" его под сборкой экрана.

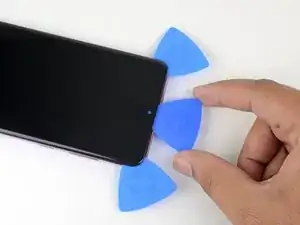

Удалите центральную медиатор.

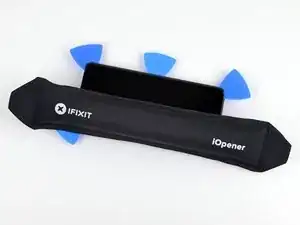

Приложите разогретый iOpener к правому краю дисплея на две минуты.

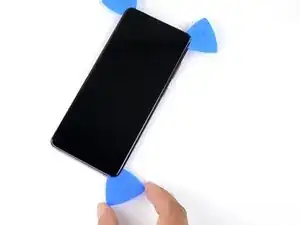

Вставьте ещё одну медиатор в зазор в верхнем правом углу дисплея.

Сдвиньте медиатор вниз к нижнему правому уголку, чтобы разрезать клей.

Вставьте медиатор под центр правого края экрана, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю дисплея на две минуты.

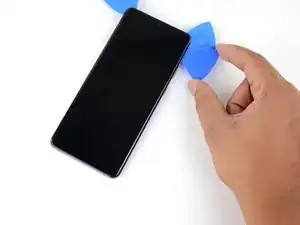

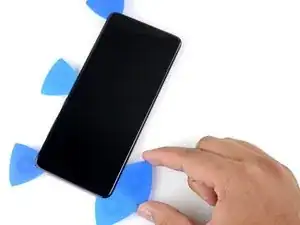

Вставьте медиатор в зазор в верхнем левом углу дисплея.

Сдвиньте медиатор вниз к нижнему левому углу, чтобы разрезать клей.

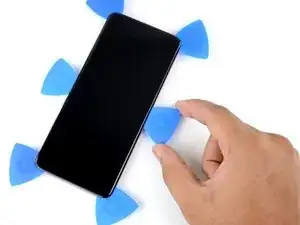

Вставьте медиатор под центр левого края экрана, чтобы клей не склеился снова.

На этом шаге вы нанесёте изопропиловый спирт за экран, чтобы ослабить прозрачный клей в нижней центральной части устройства.

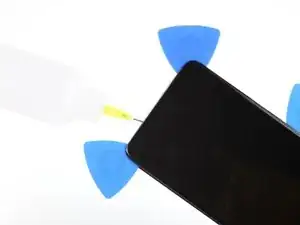

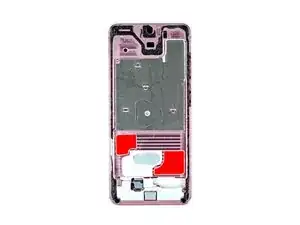

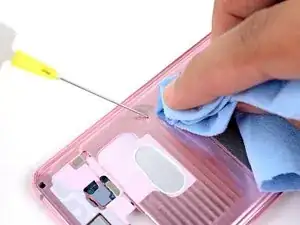

Нанесите изопропиловый спирт высокой концентрации (более 90%) за экран как можно ближе к прозрачному клею (обозначен красным).

После нанесения спирта продолжайте наклонять нижнюю часть телефона вниз в течение двух–трёх минут, чтобы способствовать дальнейшему проникновению спирта.

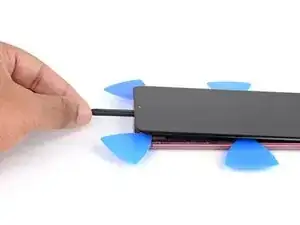

Медленно вставьте лопаточку под верхний край экрана, чтобы отделить прозрачный клей.

Вставляйте лопаточку до тех пор, пока прозрачный клей полностью не отделится.

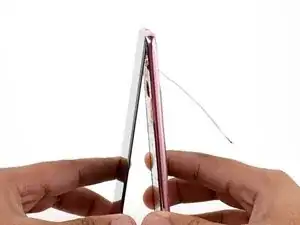

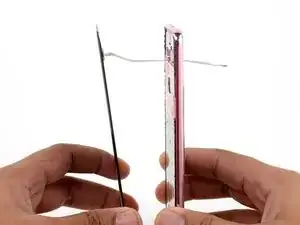

Снимите дисплей с рамки.

На нижнем краю телефона может остаться небольшая полоска клея, но она должна легко отойти.

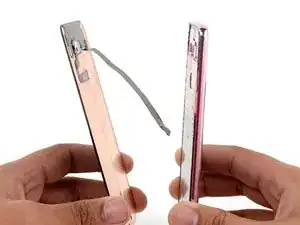

Обратите внимание, чтобы протянуть шлейф дисплея через рамку.

При сборке вставьте шлейф дисплея через отверстие в рамке перед прижатиями дисплея на место. Не вставляйте шлейф дисплея до нанесения нового клея на экран.

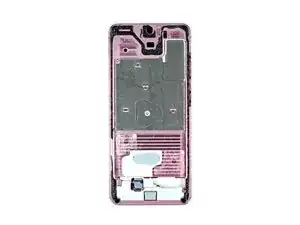

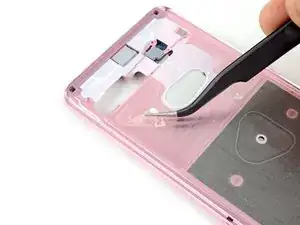

Используйте пинцет, чтобы удалить оставшийся клей с рамки.

Используйте изопропиловый спирт и безворсовую тряпку, чтобы тщательно очистить поверхность рамки и подготовить её к новому клею. Протирайте в одном направлении, чтобы избежать растекания.

При сборке следуйте этому руководству, чтобы установить вырезанные по размеру клеевые ленты для вашего устройства.
