Замена модуля экрана Google Pixel 3 XL

Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.

Используйте это руководство для замены модуля экрана в вашем Google Pixel 3 XL.

Это руководство предназначено для оригинального модуля экрана Google. Модуль состоит из экрана и рамки, соединённых в одну деталь. Убедитесь, что у вас правильная запчасть, прежде чем приступать к ремонту.

Некоторые фотографии в этом руководстве сделаны с другим вариантом модели и могут содержать незначительные визуальные отличия, но они не повлияют на процедуру ремонта.

Шаг 1

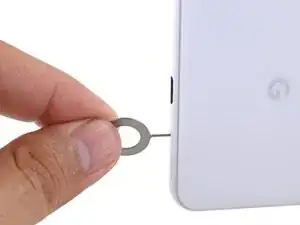

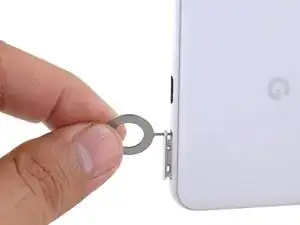

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в маленькое отверстие, расположенное на нижнем торце телефона.

Нажмите сильно, чтобы извлечь лоток.

Шаг 2

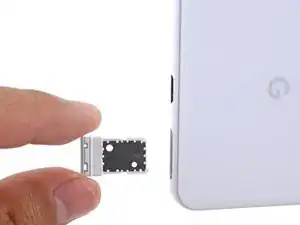

Удалите SIM‑лоток из телефона.

Шаг 3

Разогрейте iOpener и приложите его к правому торцу задней крышки на одну минуту.

Можно также использовать фен, термопистолет или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Пока ждёте, обратите внимание на следующие участки на задней крышке:

Сильный клей — крупные участки клея находятся рядом с нижней частью телефона.

Кабель датчика отпечатка пальца — будьте осторожны, чтобы не перерезать кабель при поддевании.

Шаг 4

Прикрепите присоску к разогретому торцу задней крышки как можно ближе к краю.

Резко и ровно потяните за присоску вверх, чтобы создать зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают затруднения, повторно прогрейте край и попробуйте снова.

Вставьте наконечник плоского медиатора в зазор.

Шаг 5

Проведите медиатор вдоль правого края, чтобы разрезать клей.

Клей затвердевает и становится трудно разрезаемым после охлаждения. Если это произошло, повторно нагрейте край, чтобы облегчить разрезание.

Когда вы прорежете край, оставьте медиатор в шве, чтобы клей не слипся снова.

Шаг 6

Приложите разогретый iOpener к нижней части задней крышки на одну минуту.

Шаг 7

Используйте медиатор, чтобы прорезать вокруг нижнего правого угла и продолжить вдоль нижнего края телефона.

Работайте медленно при прохождении угла, чтобы предотвратить появление трещин на панели. Если резание затруднено, повторно нагрейте.

Оставьте медиатор в шве, чтобы клей не слипся снова.

Шаг 8

Продолжайте прогревать и разрезать оставшиеся кромки телефона.

Будьте осторожны при разрезании левого края телефона. Если медиатор застревает в верхней части, возможно, вы зацепили кабель датчика отпечатка. Немного отведите медиатор из шва и попробуйте снова.

Обязательно прорежьте толстые участки клея рядом с нижней и правой кромкой телефона.

Шаг 9

Осторожно приподнимите правый край задней крышки.

Используйте медиатор, чтобы разрезать оставшиеся участки клея вдоль кромок.

Шаг 10

Откиньте правый край задней крышки вверх и расположите отогнутую панель вдоль левой стороны телефона.

Следите, чтобы на кабеле датчика отпечатка оставался запас и он не был защемлён.

При сборке это хорошее место для включения телефона и проверки всех функций до окончательного запечатывания. Обязательно полностью выключите телефон перед продолжением работы.

При сборке следуйте этому руководству для установки самоклеящихся прокладок, обрезанных по размеру, для задней крышки.

Если вы заменили датчик отпечатка, потребуется использовать программный инструмент, чтобы телефон распознал новый датчик.

Шаг 11

Используйте пинцет, чтобы аккуратно отодрать жёлтую ленту над разъёмом кабеля датчика отпечатка.

Шаг 12

Используйте наконечник лопатки, чтобы аккуратно откинуть чёрную фиксирующую планку на ZIF‑разъёме кабеля датчика отпечатка.

Возьмите язычок кабеля пальцами или пинцетом и осторожно выньте гибкий кабель из разъёма.

Во избежание короткого замыкания старайтесь не касаться металлических контактов на гибком кабеле пинцетом.

Шаг 13

Снимите заднюю крышку.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Шаг 14

Уберите следующие четыре винта T3, крепящие металлическую монтажную пластину:

Три винта длиной 4 мм

Один винт длиной 3 мм

В ходе ремонта следите за каждым винтом и возвращайте его точно в то место, откуда он был извлечён.

Шаг 15

Вставьте плоский конец лопатки под правый верхний край металлического кронштейна и подденьте его вверх, чтобы ослабить.

Снимите металлический крепёжный кронштейн.

Шаг 16

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора от его гнезда.

Не используйте металлические инструменты для отключения аккумулятора — вы рискуете замкнуть аккумулятор.

Согните кабель аккумулятора так, чтобы разъём случайно не коснулся гнезда.

Шаг 17

Удалите пять винтов T3, крепящих экран материнской платы:

Три винта длиной 4 мм

Два винта длиной 3 мм

Шаг 18

Снимите экран материнской платы.

Шаг 19

Удалите три винта T3 длиной 3 мм, крепящие кронштейн передней камеры.

Шаг 20

Снимите кронштейн передней камеры.

Шаг 21

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить камеры от их гнёзд на материнской плате.

Будьте очень осторожны, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг гнёзд.

Шаг 22

Камеры слабо приклеены на месте.

Используйте плоский конец лопатки, чтобы поддеть и ослабить модули камер в их нишах.

Шаг 23

Снимите фронтальные камеры.

Шаг 24

Удалите винт T3 длиной 4 мм, крепящий верхний правый угол динамика.

Удаление этого винта даст немного больше свободы при снятии материнской платы.

Шаг 25

Удалите два винта T3 длиной 3 мм, крепящие кронштейн разъёма блока кнопок.

Шаг 26

Снимите кронштейн разъёма блока кнопок.

Шаг 27

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём слухового динамика от его гнезда на материнской плате.

Осторожно удалите контактную площадку вокруг гнезда слухового динамика.

Шаг 28

Используйте острый конец лопатки, чтобы поддеть и отсоединить следующие разъёмы:

Разъём микрофона

Разъём блока кнопок

Разъём слухового динамика (должен быть уже отсоединён)

Шаг 29

Используйте острый конец лопатки, чтобы поддеть и отсоединить следующие разъёмы:

Разъём катушки беспроводной зарядки

Разъём левого датчика сжатия

Разъём дисплея

Разъём правого датчика сжатия

Разъём динамика

Разъём порта USB-C

Шаг 30

Удалите два винта T3 длиной 3 мм, крепящие материнскую плату.

Шаг 31

Вставьте острый конец лопатки под материнскую плату рядом с модулем основной камеры.

Аккуратно подденьте вверх, чтобы ослабить материнскую плату в её гнезде.

Если материнская плата не поддаётся, убедитесь, что вы отсоединили все разъёмы.

Материнская плата должна пройти мимо кабеля слухового динамика. Если на кабель будет оказано слишком большое давление, слуховой динамик раскроется. Вы можете предотвратить это, прижимая модуль слухового динамика пальцем, пока маневрируете материнской платой.

Если слуховой динамик раскроется (как показано на третьем фото этого шага), аккуратно совместите и прижмите модуль на место.

Шаг 32

Не пытайтесь полностью вынуть материнскую плату из телефона. Она всё ещё прикреплена к телефону.

Во время выполнения этого шага следите, чтобы на антенные кабели, прикреплённые к нижней части материнской платы, оставалось достаточное провисание.

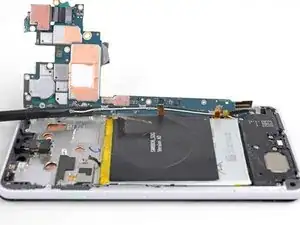

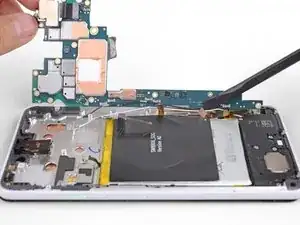

Приподнимите верхнюю часть материнской платы чуть-чуть, чтобы освободить плату из её гнезда.

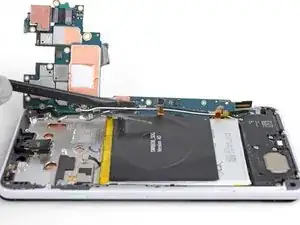

Поверните левый край платы и вынесите его наружу из телефона, опирая плату на правый край телефона.

Шаг 33

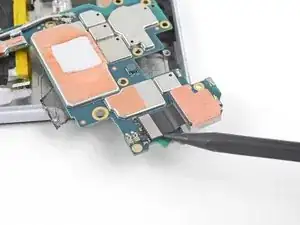

Используйте плоскую часть лопатки, чтобы аккуратно поддеть и освободить чёрный и белый антенные кабели из их зажимов на материнской плате.

Кабели хрупкие, а зажимы удерживают их плотно. Действуйте терпеливо и подденьте как можно ближе к основанию зажимов.

Шаг 34

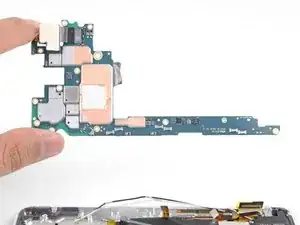

Снимите материнскую плату.

Шаг 35

Если вы устанавливаете новую материнскую плату, выполните эти инструкции, чтобы перенести основную (тыльную) камеру:

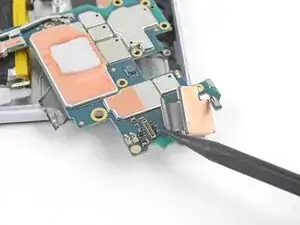

Используйте острие лопатки, чтобы поддеть и отсоединить тыльную камеру от разъёма на материнской плате.

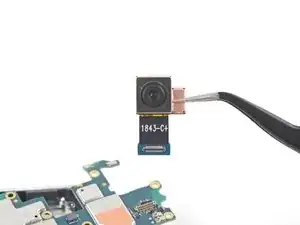

Снимите тыльную камеру и перенесите её на вашу запасную материнскую плату.

Сравните новую запасную деталь с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые наклейки с новой детали перед установкой.

Шаг 36

Если вы уже сняли материнскую плату, винт верхнего правого динамика уже будет удалён.

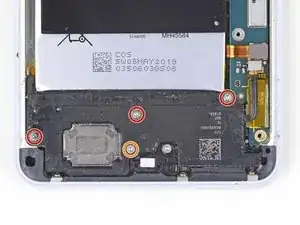

Удалите следующие четыре винта T3, крепящие динамик:

Три винта длиной 4 мм

Один винт длиной 3,9 мм

Шаг 37

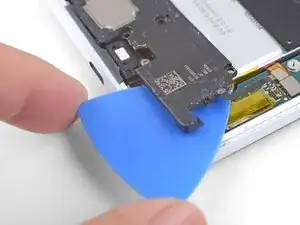

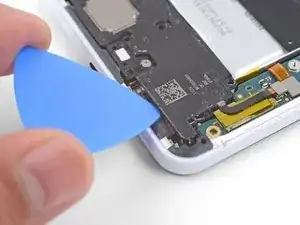

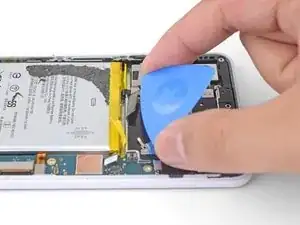

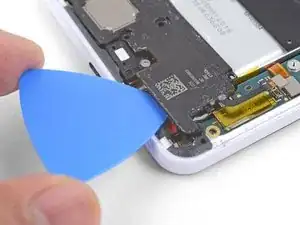

Вставьте острие пластикового медиатора под нижний правый угол динамика.

Продвиньте медиатор, чтобы ослабить правую сторону динамика.

Шаг 38

Вставьте острие медиатора под верхний край динамика, под аккумулятором.

Продвиньте медиатор, чтобы прорезать клеевую прокладку под динамиком.

Шаг 39

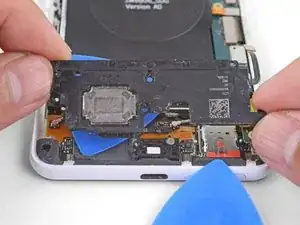

Медленно поднимите динамик и оттяните его от оставшегося клея.

Снимите динамик.

Перед повторной установкой динамика рекомендуется удалить остатки клея с рамки и установить новый клей.

Шаг 40

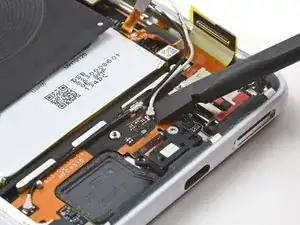

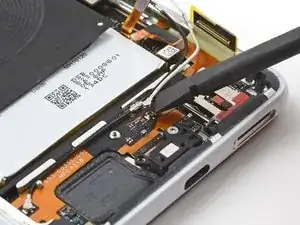

Используйте плоский конец лопатки, чтобы поддеть и отсоединить белый коаксиальный разъём кабеля от блока зарядки.

Шаг 41

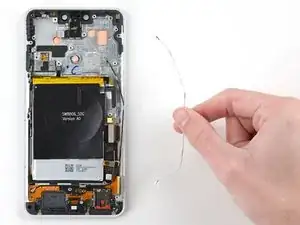

Снимите белый коаксиальный кабель с телефона.

Шаг 42

Используйте плоский конец лопатки, чтобы поддеть и отсоединить чёрный коаксиальный кабель от его зажима на блоке зарядки.

Шаг 43

Используйте плоский конец лопатки, чтобы поддеть и отсоединить чёрный коаксиальный разъём кабеля от блока зарядки.

Шаг 44

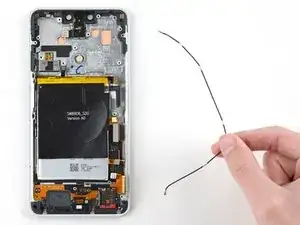

Снимите чёрный коаксиальный кабель с телефона.

Шаг 45

Используйте отвертку T3 Torx, чтобы выкрутить три винта 2,4 мм, которыми блок зарядки крепится к рамке.

Шаг 46

Используйте отвертку T3 Torx, чтобы выкрутить винт 3,9 мм, которым кронштейн разъёма USB-C крепится к рамке.

Шаг 47

Если вы ещё не вынули лоток для SIM-карты, сделайте это сейчас. Блок зарядки нельзя снять, не вынув лоток.

Правая сторона блока зарядки зафиксирована в рамке штырьком рядом с считывателем SIM-карт.

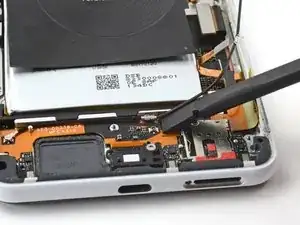

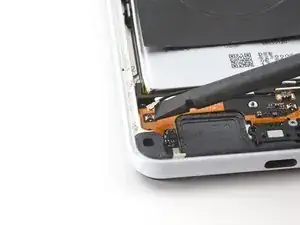

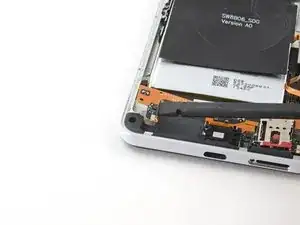

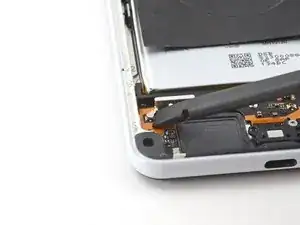

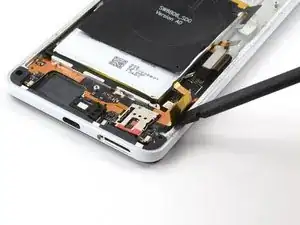

Подведите плоский конец лопатки под правую сторону блока зарядки, чтобы отстегнуть её от рамки.

Шаг 48

Левая сторона блока зарядки закреплена в рамке штырьком и слабым клеем.

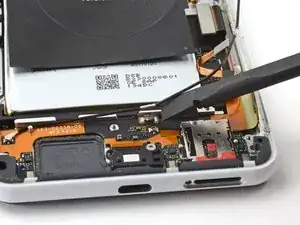

Вставьте плоский конец лопатки под левую сторону блока зарядки.

Подденьте и отстегните левую сторону блока зарядки от рамки.

Шаг 49

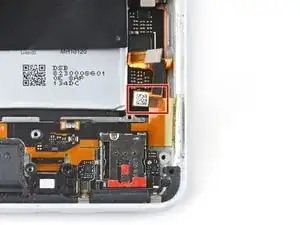

Разъём USB-C закреплён в рамке красной прокладкой. Возможно, придётся слегка перемещать блок зарядки туда-сюда, чтобы отсоединить его от рамки.

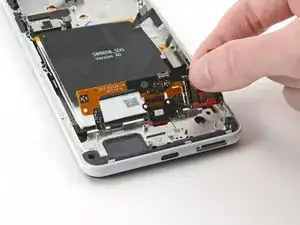

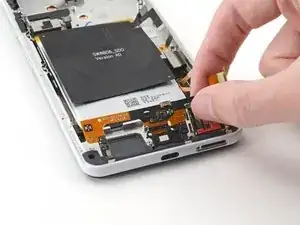

Снимите блок зарядки с рамки.

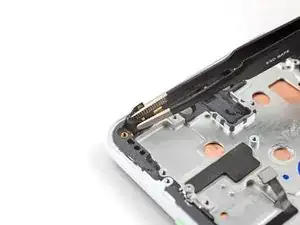

При сборке убедитесь, что кабель правого датчика сжатия расположен выше кабеля разъёма USB-C.

Кабель правого датчика сжатия находится рядом с нижним правым углом аккумулятора.

Шаг 50

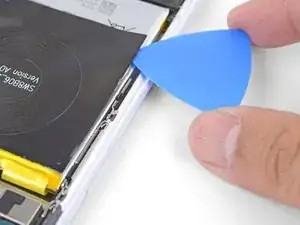

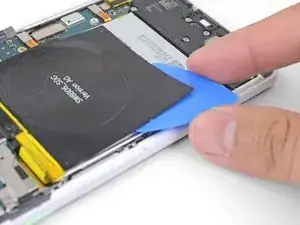

Вставьте острие медиатора под один край катушки беспроводной зарядки.

Проведите медиатором вдоль края, чтобы ослабить клей.

Разрезайте как можно глубже, стараясь не проколоть поверхность аккумулятора.

Шаг 51

Наклоните край, который вы прорезали, вверх.

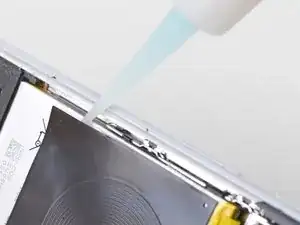

Удерживая телефон в наклонённом положении, капните несколько капель растворителя клея или изопропилового спирта высокой концентрации вдоль края.

Держите телефон в этом положении одну–две минуты, чтобы клей размягчился.

Шаг 52

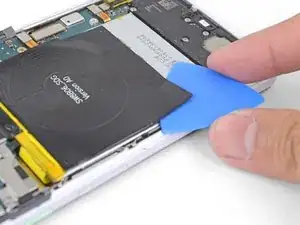

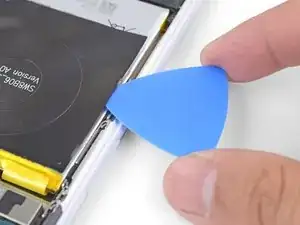

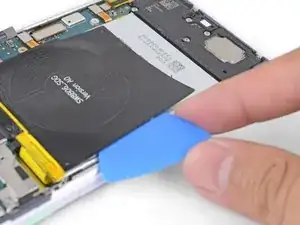

Вставьте плоский конец медиатора под угол катушки беспроводной зарядки.

Медленно и уверенно продвигайте медиатор под катушку, чтобы ослабить клей.

Клей в основном по периметру катушки. Используйте медиатор, чтобы аккуратно прорезать клей по кругу.

Если клей трудно прорезать, наклоните телефон и нанесите ещё несколько капель растворителя клея.

Шаг 53

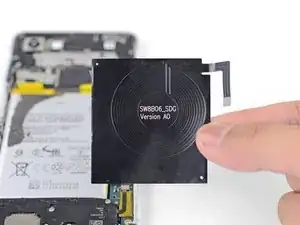

Снимите катушку беспроводной зарядки.

Чтобы установить новую катушку:

Очистите поверхность аккумулятора от остатков клея, используя изопропиловый спирт и безворсовую салфетку. Будьте очень осторожны, чтобы не проколоть аккумулятор.

Подключите разъём катушки беспроводной зарядки к соответствующему разъёму на плате. Это обеспечит правильную выравнивание катушки.

Снимите защитную клеящую подложку с новой катушки.

Разместите катушку поверх аккумулятора и плотно прижмите её на место.

Шаг 54

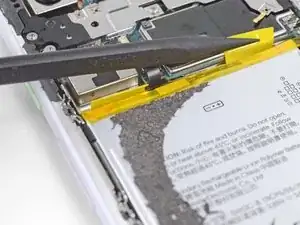

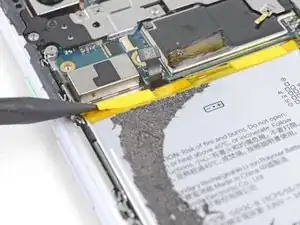

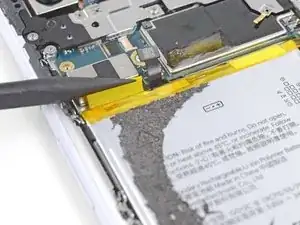

Осторожно подденьте наконечником лопатки жёлтые тянущие ярлыки, сложенные вдоль верхнего края аккумулятора.

Отделите тянущие ярлыки от аккумулятора.

Шаг 55

В верхней части аккумулятора есть крутые острые кромки, которые легко могут порвать клеевую ленту при вытягивании.

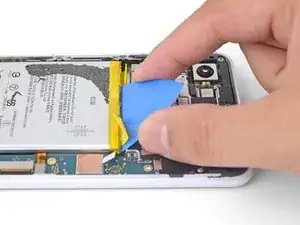

Вставьте плоский конец монтажной лопатки в зазор над аккумулятором за жёлтым тянущим ярлыком.

Надёжно подденьте лопаткой под аккумулятор. Лопатка будет служить буфером для клеевой ленты и точкой опоры при поддевании.

Шаг 56

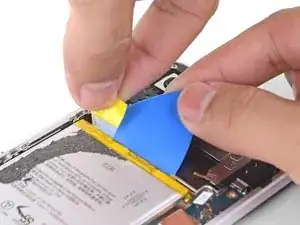

Тяните за жёлтый клеевой ярлык медленно и равномерно. Старайтесь тянуть под как можно более пологим углом (по сравнению с вертикальным подъёмом).

Во время вытягивания клеевого ярлыка держите давление на монтажную лопатку, чтобы максимально поддеть её под аккумулятор.

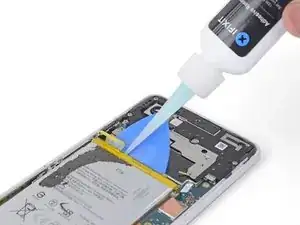

Если клей не поддаётся, можно капнуть несколько капель средства для удаления клея или изопропилового спирта высокой концентрации в зазор, чтобы ослабить аккумулятор. Это, скорее всего, ослабит обе полосы одновременно.

Повторите процедуру со вторым клеевым тянущим ярлыком.

Шаг 57

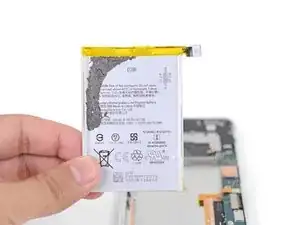

Снимите аккумулятор.

Не используйте аккумулятор повторно после его извлечения — это потенциальная опасность. Замените его на новый аккумулятор.

Чтобы установить новый аккумулятор:

Удалите остатки клея из отсека аккумулятора, используя изопропиловый спирт и безворсовую салфетку.

Временно подключите разъём аккумулятора к соответствующему разъёму на плате. Это обеспечит правильное выравнивание аккумулятора.

Нанесите растягивающиеся клеевые полосы, двусторонний скотч или предварительно вырезанные клеевые полосы на отсек аккумулятора.

Уложите аккумулятор в телефон и плотно прижмите его на место.

Отключите разъём аккумулятора от разъёма на плате и продолжите сборку.

Шаг 58

Вставьте монтажную лопатку между рамой и длинным краем вибромотора.

Проведите лопатку под вибромотором, чтобы отделить клей.

Если трудно отделить клей, нагрейте iOpener и приложите его к вибромотору на одну минуту.

Шаг 59

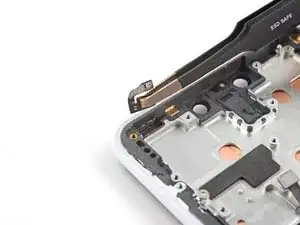

С помощью пинцета или пальцами снимите вибромотор.

Шаг 60

Динамик слухового канала слабо приклеен к раме.

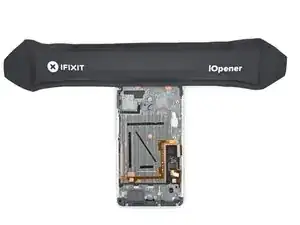

Нагрейте iOpener и приложите его к верхнему краю устройства на две минуты.

Шаг 61

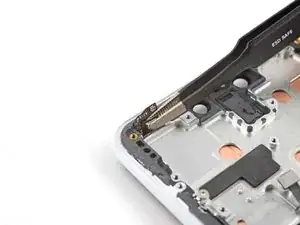

Вставьте наконечник лопатки между рамой и длинным краем динамика слухового канала.

Подденьте лопаткой, чтобы отделить клей.

Шаг 62

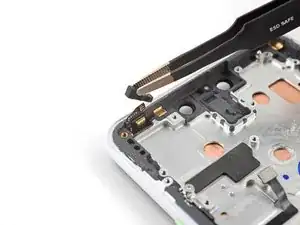

Снимите динамик слухового канала.

Шаг 63

Сборка микрофона слабо приклеена к раме.

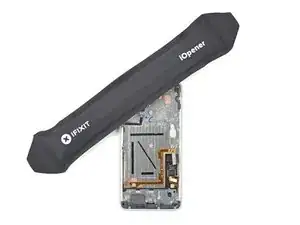

Нагрейте iOpener и приложите его к верхнему левому углу устройства на две минуты.

Шаг 64

Снимите пинцетом резиновую скобу между сборкой микрофона и её посадочным местом в раме.

Шаг 65

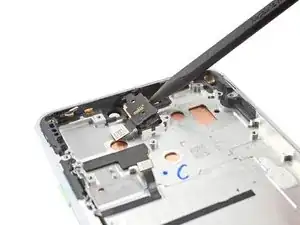

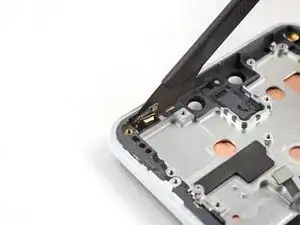

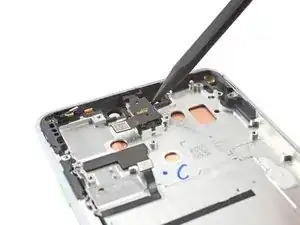

Вставьте наконечник многофункциональной лопатки между сборкой микрофона и периметром рамы.

Сдвиньте лопатку вниз и подденьте в направлении аккумулятора, чтобы отделить клей.

Шаг 66

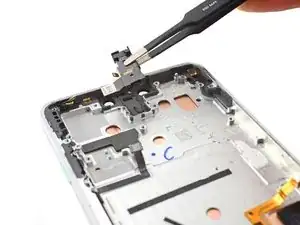

С помощью пинцета или пальцами снимите сборку микрофона.

Шаг 67

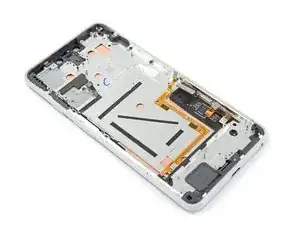

Теперь у вас остался только модуль экрана.

Заключение

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клеевые защитные слои с новой детали перед установкой.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Отнесите электронные отходы к утилизатору с сертификатом R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
