Замена катушки беспроводной зарядки Google Pixel 3 XL

Нагрейте iOpener и приложите его к правому краю задней крышки на минуту.

Можно также использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к высокой температуре.

Пока вы ждёте, обратите внимание на следующие области на задней крышке:

Сильный клей — внизу телефона имеются большие участки клея.

Кабель датчика отпечатков — при поддевании будьте осторожны, чтобы не перерезать кабель.

Приложите присоску к разогретому краю задней крышки как можно ближе к краю.

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова нагрейте край и попробуйте ещё раз.

Вставьте острый кончик пластикового инструмента (opening pick) в образовавшийся зазор.

Проведите пластиковым инструментом вдоль правого края, чтобы разрезать клей.

Клей становится липким и его трудно резать, когда он остывает. В таком случае снова подогрейте край, чтобы облегчить резку.

После того как вы прорежете край, оставьте инструмент в шве, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижней части задней крышки на минуту.

Используйте пластиковый инструмент, чтобы прорезать вокруг нижнего правого угла и продолжить вдоль нижнего края телефона.

Работайте медленно при обработке угла, чтобы панель не потрескалась. Если резка становится трудной, снова нагрейте.

Оставьте инструмент в шве, чтобы клей не закрылся снова.

Продолжайте нагревать и прорезать оставшиеся кромки телефона.

Будьте осторожны при резке вдоль левого края. Если инструмент застрял ближе к верху, возможно, он зацепил кабель датчика отпечатков. Немного отведите инструмент из шва и попробуйте снова.

Обязательно прорежьте толстые участки клея возле нижнего и правого краёв телефона.

Осторожно приподнимите правый край задней крышки.

Используйте пластиковый инструмент, чтобы прорезать оставшийся клей по краям.

Откиньте правый край задней крышки вверх и положите перевёрнутую панель вдоль левой стороны телефона.

Следите, чтобы на кабеле датчика отпечатков оставался люфт и чтобы он не был защемлён.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед закрытием. Обязательно полностью выключите телефон перед продолжением работы.

При сборке следуйте этому руководству для установки клеевых полос, вырезанных по размеру, для задней крышки.

Если вы заменили датчик отпечатков, потребуется использовать программный инструмент, чтобы телефон распознал новый датчик.

Используйте пинцет, чтобы аккуратно отрыть жёлтую ленту над коннектором датчика отпечатков.

Используйте конец лопатки, чтобы аккуратно поднять чёрную запирающую планку на ZIF-разъёме кабеля датчика отпечатков.

Возьмите за язычок кабеля пальцами или пинцетом и аккуратно извлеките гибкий кабель из разъёма.

Чтобы избежать короткого замыкания, не касайтесь металлических контактов на гибком кабеле пинцетом.

Снимите заднюю крышку.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Удалите следующие четыре винта T3, крепящие металлическую монтажную пластину:

Три винта длиной 4 мм

Один винт длиной 3 мм

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается в то же место, откуда был снят.

Вставьте плоский конец лопатки под верхний правый край металлической пластины и подденьте её, чтобы ослабить.

Снимите металлическую монтажную пластину.

Используйте наконечник лопатки, чтобы приподнять и отсоединить разъём аккумулятора от его гнезда.

Не используйте металлические инструменты для отключения аккумулятора, иначе вы рискуете замкнуть аккумулятор.

Согните кабель аккумулятора так, чтобы разъём случайно не коснулся гнезда.

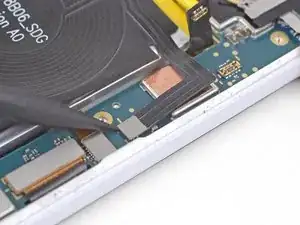

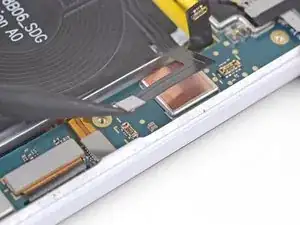

Используйте наконечник лопатки, чтобы приподнять и отсоединить разъём катушки беспроводной зарядки от материнской платы рядом с правым краем телефона.

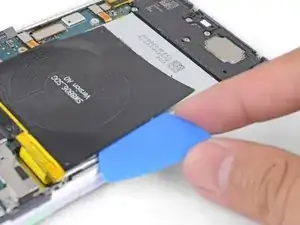

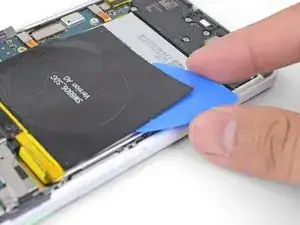

Вставьте наконечник медиатора под один край катушки беспроводной зарядки.

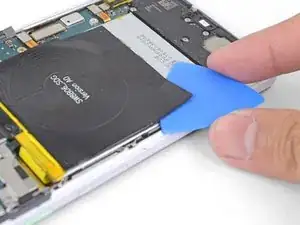

Проведите медиатором вдоль края, чтобы ослабить клей.

Разрезайте как можно глубже, стараясь не проколоть поверхность аккумулятора.

Наклоните край, который вы разрезали, вверх.

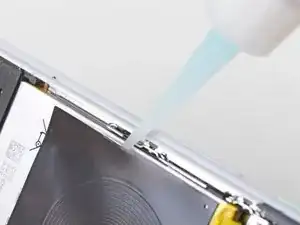

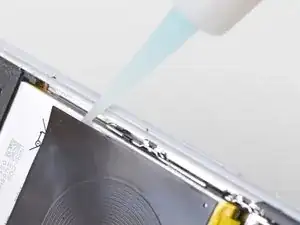

Держа телефон в наклонном положении, нанесите несколько капель средства для удаления клея или спирта высокой концентрации вдоль края.

Держите телефон в этом положении одну–две минуты, чтобы клей размягчился.

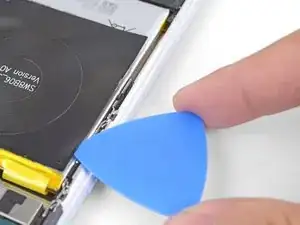

Вставьте плоский конец медиатора под угол катушки беспроводной зарядки.

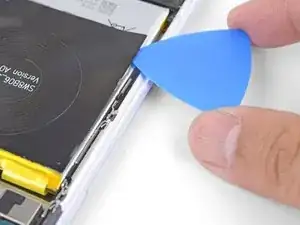

Аккуратно и уверенно продвигайте медиатор под катушку, чтобы ослабить клей.

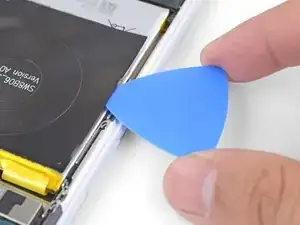

Клей в основном находится по периметру катушки беспроводной зарядки. Используйте медиатор, чтобы медленно разрезать клей.

Если клей трудно разрезать, наклоните телефон и нанесите ещё несколько капель средства для удаления клея.

Удалите катушку беспроводной зарядки.

Чтобы установить запасную катушку:

Обязательно очистите поверхность аккумулятора от остатков клея. Будьте очень осторожны, чтобы не проколоть аккумулятор.

Подключите разъём катушки беспроводной зарядки к гнезду на материнской плате. Это обеспечит правильное выравнивание катушки.

Снимите защитную плёнку с клеевого слоя на запасной катушке.

Положите катушку на аккумулятор и плотно прижмите её на место.
