Замена аккумулятора Google Pixel 3

Разогрейте iOpener и приложите его к нижней части телефона на одну минуту.

Прикрепите присоску к разогретому нижнему краю задней крышки.

Убедитесь, что вы не перепутали сторону экрана с задней крышкой.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске закрепиться.

Поднимайте присоску сильной ровной тянущей силой, чтобы создать зазор.

В зависимости от возраста телефона это может потребовать значительной силы. Если возникают трудности, снова примените нагрев.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Не используйте металлические инструменты для поддевания, иначе вы поцарапаете или разбьёте стеклянную заднюю крышку. Если панель не поддаётся, примените больше тепла феном или термофеном.

При вставке медиатора над кнопкой питания будьте осторожны, не вставляйте его слишком глубоко, чтобы не повредить кабель датчика отпечатка пальца.

Разрежьте клей по нижнему краю телефона и вокруг правого угла.

Оставьте медиатор в нижнем крае, чтобы клей не склеился снова.

Нагрейте правый край iOpener и продолжайте разрезать клей медиатором.

Клей может быть очень тягучим. Вставляйте медиатор и двигайте им вперёд-назад пилящими движениями, чтобы облегчить разрезание.

Продолжайте нагревать и разрезать клей по остальному периметру телефона. Оставьте медиатор в каждом крае, чтобы клей не склеился снова.

При разрезании над кнопкой питания не вставляйте медиатор глубже половины, чтобы не повредить кабель датчика отпечатка пальца.

Когда вы разрежете клей по периметру телефона, аккуратно приподнимите левый край задней крышки.

Не пытайтесь снять заднюю крышку. Она всё ещё прикреплена к телефону кабелем датчика отпечатка пальца.

Переверните заднюю крышку вдоль её длинной оси и подложите так, чтобы кабель датчика отпечатка пальца не был натянут.

Удалите два винта Phillips длиной 4.1 мм, фиксирующие скобу разъёма датчика отпечатка.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что при сборке он возвращается на своё место.

При сборке не затягивайте эти винты слишком сильно, иначе вы можете повредить дисплей.

Используйте наконечник лопатки, чтобы сдвинуть скобу разъёма датчика отпечатка из-под катушки NFC.

Снимите скобу разъёма датчика отпечатка.

Используйте наконечник лопатки, чтобы приподнять и отсоединить разъём датчика отпечатка от его гнезда.

При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтированные компоненты вокруг гнезда.

Чтобы повторно подключить защёлкивающиеся разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Снимите заднюю крышку.

Перед установкой запасной задней крышки обязательно удалите все остатки клея с рамки телефона. Используйте инструмент для вскрытия, чтобы соскрести, и изопропиловый спирт высокой концентрации для очистки поверхности.

Если вы повторно используете заднюю крышку, обязательно удалите остатки клея и нанесите новый клей для задней крышки.

Если вы устанавливаете заменяющую заднюю крышку, сравните её с оригинальной деталью. Перенесите все оставшиеся детали (такие как рассеивающая пластина вспышки) на заменяемую деталь.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Удалите пять винтов Phillips, фиксирующих катушку беспроводной зарядки:

Два винта 1.9 мм

Два винта 4.2 мм

Один винт 4.3 мм

Поднимите и снимите катушку беспроводной зарядки.

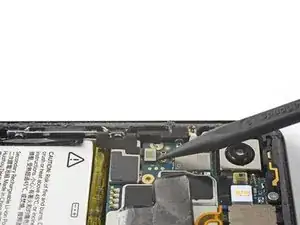

Используйте наконечник лопатки, чтобы приподнять и отсоединить разъём питания аккумулятора от его гнезда возле правого края телефона.

При работе лопаткой рядом с аккумулятором будьте очень осторожны, чтобы не проткнуть аккумулятор.

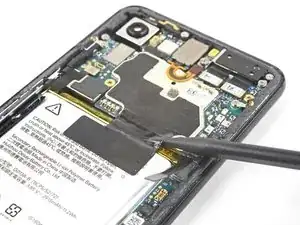

Сдвиньте острый конец лопатки в щель под черной лентой, которая соединяет аккумулятор и плату.

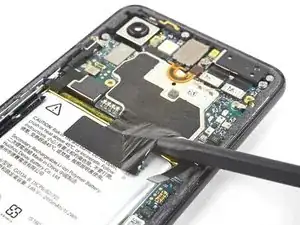

Проведите лопаткой вдоль щели, чтобы приподнять ленту с стороны аккумулятора.

Осторожно оторвите ленту от аккумулятора и отогните её в сторону.

Лента выполняет роль охлаждающей прокладки для платы и аккумулятора. Она будет выполнять свою функцию даже если порвана.

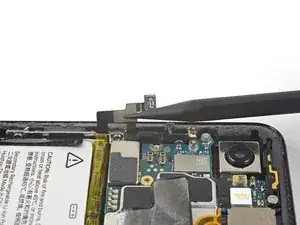

Используйте острый конец лопатки, чтобы приподнять и отсоединить разъем кнопок от его гнезда на плате возле левого края телефона.

Отодвиньте разъем и его гибкий кабель в сторону от аккумулятора.

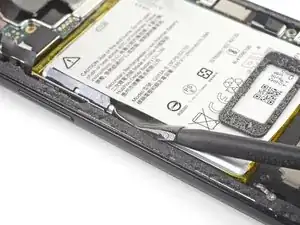

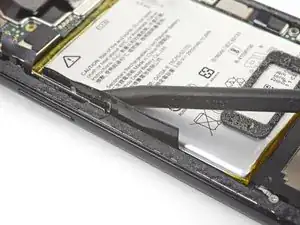

Вставьте острый конец лопатки под черную вытягивающую бирку на левом краю телефона.

Проведите лопаткой вверх вдоль края, чтобы ослабить бирку от аккумулятора.

Аккумулятор удерживается тремя отдельными тянущимися клеевыми полосками, которые соединены в одну черную вытягивающую бирку. Можно попытаться вытащить все три полоски вместе, но удобнее разрезать черную бирку в месте надреза и вынимать каждую полоску отдельно.

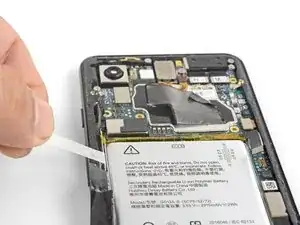

Тяните за черную вытягивающую бирку под небольшим углом, приложив равномерную силу. Когда клейкая лента удлинится, намотайте её на кончики пинцета и продолжайте тянуть.

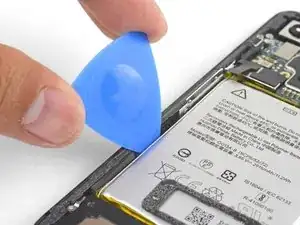

Если клеевые полоски порвутся, используйте монтажную лопатку, чтобы помочь приподнять и ослабить аккумулятор.

Под аккумулятором проходит гибкий кабель. Не поддёргивайте вблизи кабеля, иначе вы можете повредить его.

Вы также можете набрать в пластиковую пипетку или шприц высококонцентрированный изопропиловый спирт и капнуть несколько капель спирта под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

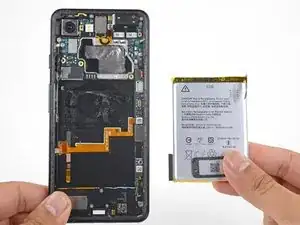

Удалите аккумулятор.

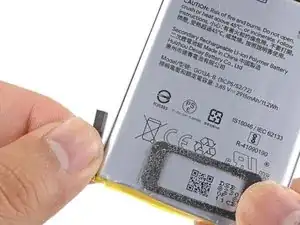

Осторожно снимите и уберите маленький пенопластовый буферный блок с левого края аккумулятора и перенесите его на заменяющую деталь. Если он начнёт рваться, используйте плоский конец лопатки, чтобы аккуратно отпереть его с аккумулятора.

Чтобы установить заменяющий аккумулятор:

Разместите двустороннюю ленту в гнезде для аккумулятора в телефоне. Если вы используете клейкую ленту Tesa для повторного крепления компонентов, следуйте этому руководству. Если используете тянущуюся клейкую прокладку, следуйте этому руководству.

Временно подсоедините разъём аккумулятора к гнезду на плате. Это гарантирует правильное позиционирование аккумулятора.

Снимите защитные пленки с ленты, чтобы открыть клей.

Разместите аккумулятор на клейкой поверхности и прижмите плотно.

Отключите разъём аккумулятора от его гнезда на плате и продолжите сборку в обратном порядке.
