Установка клеевой ленты задней панели Google Pixel 3
Это руководство по ремонту написано сотрудниками iFixit и не одобрено компанией Google. Подробнее о наших руководствах по ремонту можно узнать здесь.
Следуйте этому руководству, чтобы правильно установить клеевую ленту на заднюю панель Pixel 3 после ремонта.

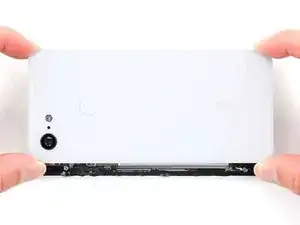

Перед началом работы необходимо снять заднюю панель телефона и отложить её в сторону. Подробные инструкции по этому процессу можно найти здесь.
Шаг 1

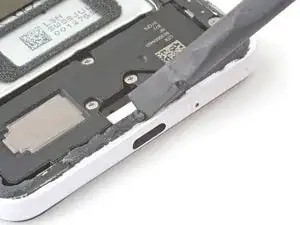

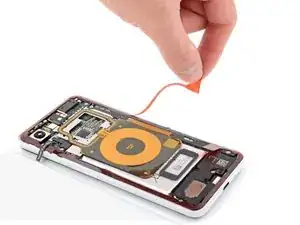

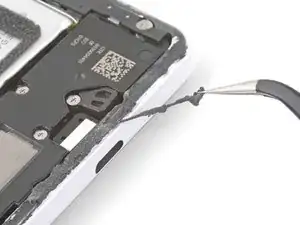

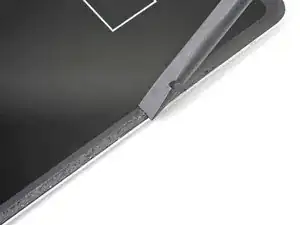

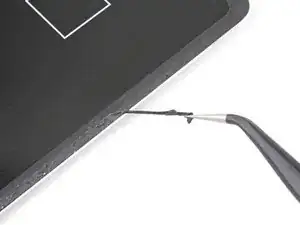

Аккуратно отделите и соскребите старую клеевую ленту с рамы.
Используйте лопатку для удаления остатков клея.
Не используйте металлические инструменты для снятия клея, так как это может повредить раму.

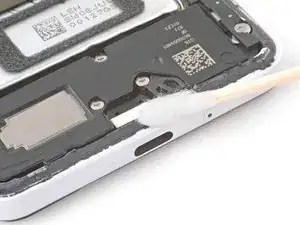

Для наилучшего результата очистите участок под старой клеевой лентой изопропиловым спиртом с концентрацией 90% или выше, чтобы подготовить поверхность к новой ленте.
Шаг 2

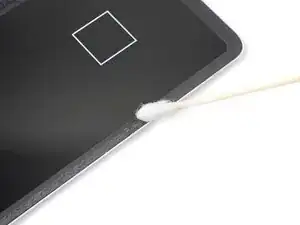

Повторите предыдущий шаг для удаления клеевой ленты с задней панели.
Не используйте металлические инструменты для снятия клея, так как это может повредить покрытие задней панели.
Не используйте изопропиловый спирт вблизи крепления задней камеры, так как он может повредить клей и пену.
Шаг 3

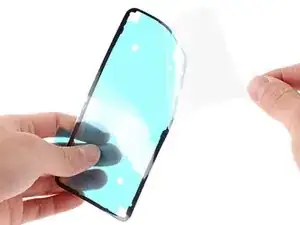

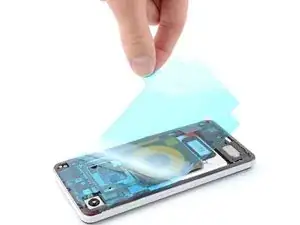

Снимите прозрачную пластиковую подложку, чтобы обнажить сторону клеевой ленты, прилегающую к раме.
Шаг 4
Будьте особенно внимательны на этом этапе! Клеевая лента очень липкая, и при неправильной установке её невозможно будет переустановить. Неправильное положение ленты может привести к плохой герметизации.

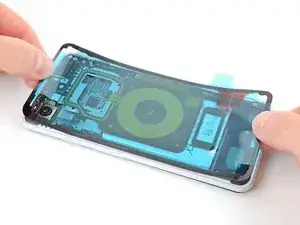

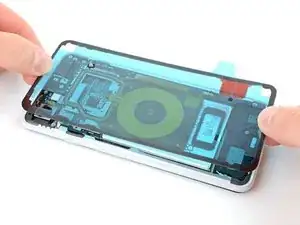

Приложите клеевую ленту к раме.
Используйте отверстие задней камеры и углы для точного позиционирования ленты.
Шаг 5

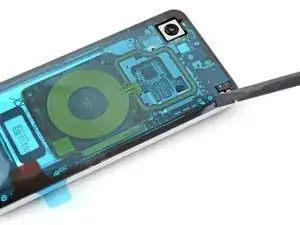

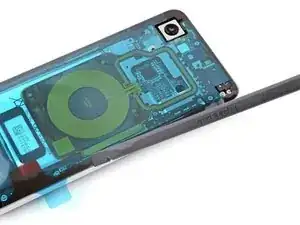

Используйте плоскую сторону лопатки или ноготь, чтобы прижать клеевую ленту.
Проведите по периметру рамы, чтобы надёжно зафиксировать ленту.
Шаг 6
Снимите синюю внешнюю пластиковую подложку с той стороны клеевой ленты, которая прилегает к задней панели.
Шаг 7

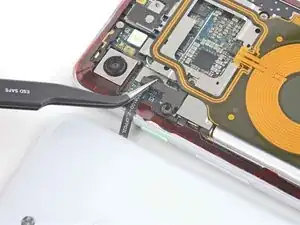

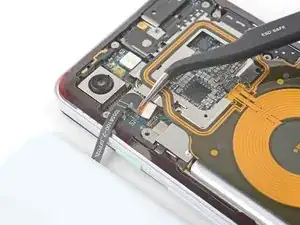

Используйте пинцет или пальцы, чтобы уложить кабель датчика отпечатков пальцев на разъём на материнской плате.

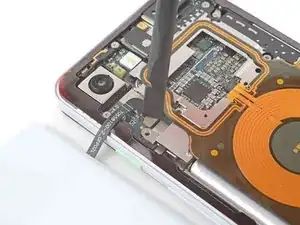

Прижмите разъём плоской стороной лопатки или пальцем, чтобы зафиксировать подключение к материнской плате.
Шаг 8

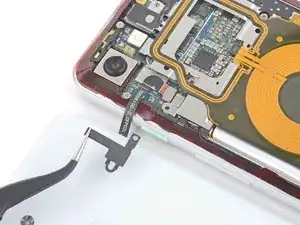

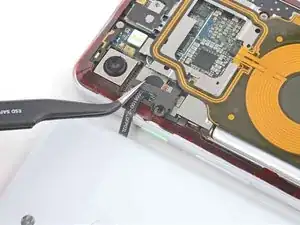

Используйте пинцет или пальцы, чтобы установить крепёжную скобу над кабелем датчика отпечатков пальцев.
Шаг 9

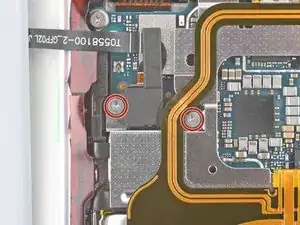

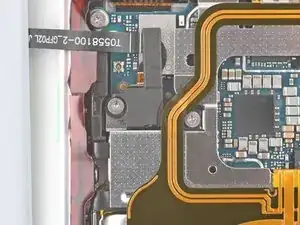

Используйте отвёртку Phillips PH00 для установки двух винтов длиной 4,1 мм, которые крепят скобу к раме.
Шаг 10
Снимите красную пластиковую подложку, чтобы обнажить сторону клеевой ленты, прилегающую к задней панели.
Шаг 11

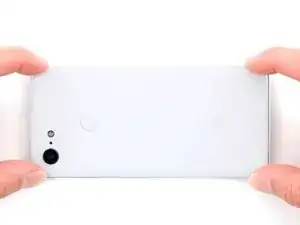

Установите заднюю панель на раму.
Плотно прижмите все края задней панели, чтобы зафиксировать её на раме.
Чтобы клеевое соединение было прочнее, прогрейте периметр задней панели и положите телефон экраном вниз под тяжёлую стопку книг на 30 минут.
Завершение
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу iFixit Pixel 3 Answers.
