Замена модульного блока экрана Google Pixel 3
Это руководство по ремонту подготовлено командой iFixit и не является официально одобренным Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство для замены модульного блока экрана на вашем Google Pixel 3.
Это руководство написано для оригинального модульного блока экрана Google. В блок входят экран и рамка в одном компоненте. Убедитесь, что у вас правильная деталь перед началом ремонта.
Некоторые фотографии в этом руководстве могут быть сделаны на другой модели и содержать незначительные визуальные различия, но это не повлияет на процедуру ремонта.
Шаг 1


Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты.
Нажмите инструментом для извлечения SIM в отверстие лотка, чтобы извлечь лоток SIM‑карты.
Снимите лоток SIM‑карты.
Шаг 3


Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно треснута, покрытие её слоем прозрачной паковочной ленты может позволить присоске прикрепиться.
Поднимайте присоску сильной, устойчивой тягой, чтобы создать зазор.
В зависимости от возраста телефона это может потребовать значительной силы. Если возникают трудности, примените больше тепла и повторите попытку.
Вставьте медиатор в образовавшийся зазор.
Не используйте металлические инструменты для отведения панели, иначе вы повредите или разобьёте стеклянную заднюю крышку. Если панель не поддаётся, примените дополнительный нагрев феном или термофеном.
Шаг 4

При вставке медиатора над кнопкой питания будьте осторожны, чтобы не вставить его слишком глубоко, иначе вы повредите шлейф датчика отпечатка пальца.
Шаг 5


Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное склеивание.
Шаг 6


Нагрейте правый край iOpener и продолжите разрезать клей медиатором.
Клей может быть очень липким. Вставляйте медиатор и двигайте им назад‑вперёд пилящим движением, чтобы облегчить резку.
Шаг 7


Продолжайте нагревать и разрезать клей по оставшемуся периметру телефона. Оставьте медиатор в каждом крае, чтобы клей не слипся обратно.
При разрезании над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы избежать повреждения шлейфа датчика отпечатка пальца.
Шаг 8


После того как вы разрежете клей по периметру телефона, аккуратно приподнимите левый край задней крышки.
Не пытайтесь полностью снять заднюю крышку. Она всё ещё прикреплена к телефону шлейфом датчика отпечатка пальца.
Поверните заднюю крышку вдоль её длинной оси и разместите так, чтобы шлейф датчика отпечатка пальца не был натянут.
Шаг 9

Удалите два винта Phillips длиной 4,1 мм, фиксирующие скобу разъёма датчика отпечатка.
На протяжении всего ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.
При сборке избегайте чрезмерного затягивания этих винтов, иначе вы можете повредить дисплей.
Шаг 10


Используйте острие лопатки, чтобы поддеть и сдвинуть скобу разъёма датчика отпечатка из‑под NFC‑катушки.
Снимите скобу разъёма датчика отпечатка.
Шаг 11

Используйте острие лопатки, чтобы приподнять и отсоединить разъём датчика отпечатка от его гнезда.
При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно‑монтируемые компоненты вокруг гнезда.
Чтобы заново подключить нажимные разъёмы типа этого, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём окажется смещён, контакты могут погнуться и получить необратимое повреждение.
Шаг 12


Снимите заднюю крышку.
Перед установкой новой задней крышки обязательно удалите все остатки клея с рамки телефона. Используйте инструмент для вскрытия, чтобы соскрести клей, и изопропиловый спирт высокой концентрации для очистки поверхности.
Если вы повторно используете старую заднюю крышку, обязательно очистите её от остатков клея и нанесите новый клей для задней крышки.
Если вы устанавливаете заменную заднюю крышку, обязательно сравните её с оригинальной деталью. Перенесите все оставшиеся комплектующие (например, рассеиватель вспышки) на заменяемую деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 13

Снимите пять винтов Phillips, фиксирующих катушку беспроводной зарядки:
Два винта 1,9 мм
Два винта 4,2 мм
Один винт 4,3 мм
Шаг 14

Поднимите и снимите катушку беспроводной зарядки.
Шаг 15

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-коннектор батареи от его разъёма возле правого края телефона.
Шаг 16

Удалите два винта, фиксирующие кронштейн камеры:
Один крестовой винт 4,1 мм
Один установочный винт 4 мм
Установочные винты лучше всего выкручивать битой для установочных винтов. В крайнем случае подойдёт маленькая плоская отвёртка — работайте осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.
Снимите кронштейн камеры.
Шаг 17

Если вы заменяете фронтальные камеры, определите, какую из них нужно заменить:
Камера нормального обзора
Широкоугольная камера
Если вы выполняете процедуру снятия платы, потребуется удалить обе камеры.
Шаг 18


Используйте острый конец лопатки, чтобы поддеть и отключить разъём камеры(ов), которые вы заменяете.
Шаг 19

Камеры зафиксированы клеем.
Вставьте острый конец лопатки за край модуля камеры и подденьте его, чтобы ослабить приклейку к раме.
Шаг 20

Используйте пинцет с притуплёнными концами, чтобы извлечь камеру(ы).
Если клей, удерживающий модуль камеры, в хорошем состоянии, его можно использовать повторно. В противном случае замените клей двусторонней лентой Tesa.
При установке нового модуля камеры убедитесь, что на оптике рамы телефона нет остатков клея или мусора.
Шаг 21

Используйте острый конец лопатки, чтобы поддеть и отключить разъём динамика от его разъёма на плате возле правого края телефона.
Будьте осторожны, чтобы не проколоть батарею лопаткой.
Шаг 22


Удалите следующие четыре крестовых винта:
Один винт 1,9 мм
Один винт 4,3 мм
Два винта 4,3 мм с более тонкими стержнями
Извлеките крошечный заземляющий зажим из левого отверстия для винта. Будьте осторожны, чтобы не потерять его.
Заземляющий зажим устанавливается так, чтобы контурированный край был направлен влево от телефона.
Удалите маленькую пластиковую вставку с правой стороны порта USB-C.
Обязательно установите эту вставку на место, прежде чем закреплять дочернюю плату винтами.
Шаг 23

Динамик всё ещё зафиксирован прочной клейкой прокладкой. Перед попыткой снять его подденьте несколько разных точек, чтобы разорвать клейкую связь.
Вставьте острый конец лопатки под нижний правый угол динамика.
Подденьте, чтобы ослабить динамик от корпуса телефона.
Шаг 24

Вставьте острый конец лопатки под верхний левый угол динамика.
Будьте осторожны, чтобы не проколоть батарею лопаткой.
Подденьте, чтобы ослабить динамик.
Шаг 25

Вставьте плоский конец лопатки под верхний край динамика, ближе к левому краю.
Подденьте, чтобы ослабить динамик.
Шаг 26

Снимите динамик.
Перед установкой заменителя проверьте клейкую прокладку.
Если она в хорошем состоянии, её можно использовать повторно. Убедитесь, что прокладка не закрывает выходное отверстие.
Если прокладка сдвинута, снимите её и замените клей предварительно вырезанным полосками или лентой Tesa.
Шаг 27

Используйте острый конец лопатки, чтобы поддеть и отключить синий антенный кабель от его разъёма на сборке зарядки.
Шаг 28

Используйте острый конец лопатки, чтобы аккуратно поддеть и освободить синий антенный кабель из его зажимов заземления.
Кабель хрупкий и легко ломается. Если кажется, что провод крепко зажат, слегка разожмите зажим остриём лопатки, затем повторите попытку.
Шаг 29

Используйте острый конец лопатки, чтобы поддеть и отключить чёрный антенный кабель от его разъёма возле порта USB-C.
Шаг 30

Аккуратно проведите оба антенных кабеля и отведите их в сторону от сборки зарядки.
Шаг 31


Используйте остриё лопатки, чтобы поддеть и отсоединить разъём платы зарядного узла от гнезда на плате, рядом с правым краем телефона.
Аккуратно отслойте гибкий кабель от верхней части считывателя SIM-карты.
Шаг 32

Используйте плоский конец лопатки, чтобы аккуратно поддеть чёрную ленту, фиксирующую гибкий кабель дисплея, рядом с правым краем телефона.
Не используйте металлические инструменты для поддёма, иначе вы можете повредить гибкий кабель.
Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём дисплея от материнской платы.
Шаг 33


При работе лопаткой рядом с аккумулятором будьте очень осторожны, чтобы не проколоть батарею.
Вставьте остриё лопатки в щель под чёрной лентой, которая перекрывает участок между аккумулятором и материнской платой.
Проведите лопаткой вдоль щели, чтобы поддеть ленту со стороны аккумулятора.
Аккуратно отслойте ленту от аккумулятора и отогните её в сторону.
Шаг 34

Используйте лопатку, чтобы поддеть и отсоединить следующие семь защёлкивающихся разъёмов от их гнёзд на плате:
Разъём внешних кнопок
Разъём верхнего микрофона
Разъём слухового динамика
Разъём левого датчика сжатия
Разъёмы сенсорного экрана (на первой фотографии) и OLED-дисплея (на второй фотографии)
Разъём правого датчика сжатия
Разъём лотка SIM
Шаг 35

Используйте плоскую часть лопатки, чтобы аккуратно поддеть и отогнуть гибкий кабель слухового динамика вверх, чтобы он не мешал материнской плате.
Шаг 36

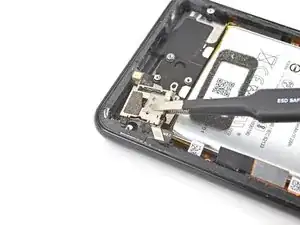

Некоторые из этих винтов удерживают очень маленькие заземляющие скобы. Будьте осторожны, чтобы не потерять эти скобы при выкручивании винтов.
Удалите шесть винтов, фиксирующих материнскую плату:
Один винт Phillips 4.2 мм
Три винта Phillips 1.9 мм
Один винт Phillips 4.3 мм
Один стоечный винт 3.83 мм
Стоечные винты лучше всего извлекать при помощи биты для стоек. В крайнем случае можно использовать небольшой шлицевой отвёртку — проявляйте особую осторожность, чтобы она не соскользнула и не повредила соседние компоненты.
Снимите и сохраните три небольшие металлические заземляющие скобы.
Шаг 37

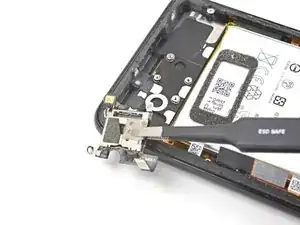

Аккуратно снимите антенную скобу с верхнего левого края телефона.
Для повторной установки небольших металлических заземляющих скоб:
Ориентируйте скобы так, чтобы серебристая сторона была направлена вверх.
Каплевидные скобы должны быть направлены остриём в сторону края телефона.
Скоба с двумя отверстиями опускается вниз в сторону отверстия верхнего правого винта рамки.
Шаг 38

Вставьте остриё лопатки возле верхнего левого угла материнской платы, прямо под тыльной камерой.
Аккуратно подденьте, чтобы ослабить материнскую плату, отгибая все гибкие кабели, чтобы освободить место для движения.
Если плата кажется прочно зафиксированной, проверьте наличие гибких кабелей или винтов, которые могут оставаться подключёнными.
Шаг 39

Вставьте лопатку под верхний край материнской платы и аккуратно подденьте, чтобы ослабить плату.
Гибкий кабель слухового динамика будет плотно прижат к материнской плате. Действуйте медленно и аккуратно, направляя плату вокруг гибкого кабеля.
Шаг 40

Поднимите левый край материнской платы и аккуратно разверните её вверх в сторону правой стороны. Осторожно отведите любые защёлкивающиеся разъёмы, которые зацепляют плату.
Шаг 41


Аккуратно отойдите верхним концом материнской платы от корпуса.
Извлеките материнскую плату.
При повторной установке материнской платы следите, чтобы ни один гибкий разъём не оказался зажат под ней.
Может быть трудно разместить плату вокруг гибкого кабеля слухового динамика. Можно аккуратно поддеть слуховой динамик, установить материнскую плату и затем снова установить слуховой динамик.
Шаг 42

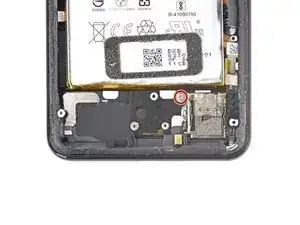

Снимите два винта Phillips 1.9 мм, фиксирующие зарядный модуль к нижнему краю телефона.
Шаг 43

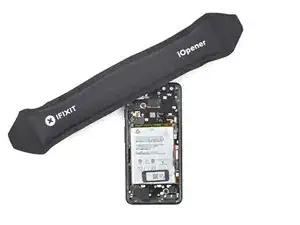

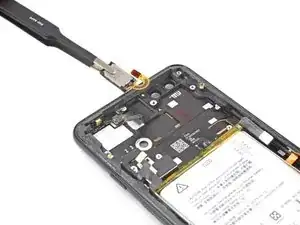

Приложите нагретый iOpener к нижнему краю телефона на одну минуту, чтобы ослабить клей, удерживающий зарядный модуль.
Шаг 44


Вставьте медиатор под гибкий кабель зарядного модуля.
Проведите медиатором под зарядным модулем, чтобы ослабить его крепление к телефону.
Шаг 45

Используйте пинцет или пальцы, чтобы удалить зарядный модуль.
Шаг 46


При установке сменного блока:
Обязательно удалите все пластиковые подложки с блока, чтобы обнажить клей.
Совместите нижний левый угол блока по месту.
Осторожно опустите оставшуюся часть блока на место, убедившись, что разъём USB-C правильно вставлен в соответствующий вырез.
Прижмите блок к рамке пальцами.
Шаг 47

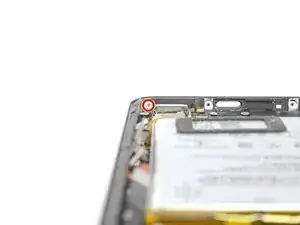

Используйте крестовую отвертку, чтобы выкрутить два винта 1.9 мм, удерживающие считыватель SIM-карт.
Шаг 48

Перед продолжением разборки убедитесь, что лоток для SIM-карты извлечён.
Считыватель SIM-карт слабо приклеен к рамке.
Нагрейте iOpener и приложите его к нижнему правому краю устройства на две минуты.
Шаг 49

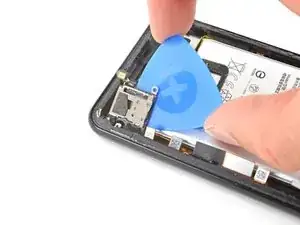

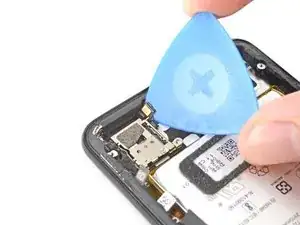

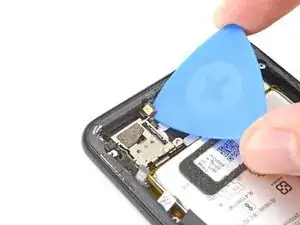

Вставьте медиатор между рамкой и модулем нижнего микрофона.
Подденьте медиатором, чтобы разъединить клей.
Шаг 50

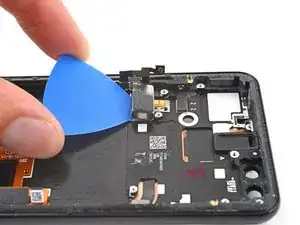

Поверните медиатор по периметру считывателя SIM-карт, чтобы отделить клей.
Шаг 51

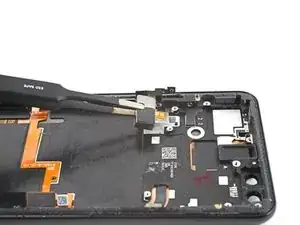

Используйте пинцет или пальцы, чтобы приподнять считыватель SIM-карт и отделить оставшийся клей.
Снимите считыватель SIM-карт.
Шаг 52

Динамик телефонного разговорного динамика слабо приклеен к рамке.

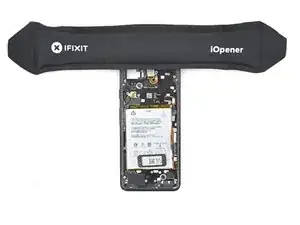

Нагрейте iOpener и приложите его к верхнему краю устройства на две минуты.
Шаг 53

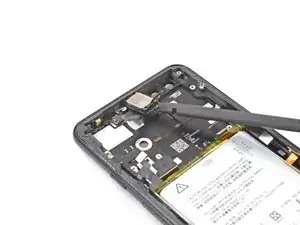

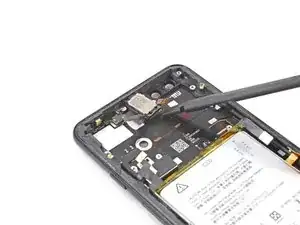

Вставьте плоский конец лопатки между динамиком и рамкой.
Подденьте лопаткой, чтобы разъединить клей.
Снимите динамик.
Шаг 54

Микрофонный модуль слабо приклеен к рамке.

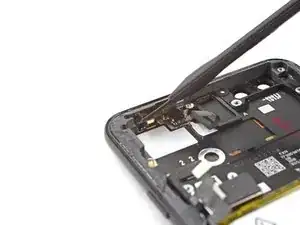

Нагрейте iOpener и приложите его к верхнему левому углу устройства на две минуты.
Шаг 55

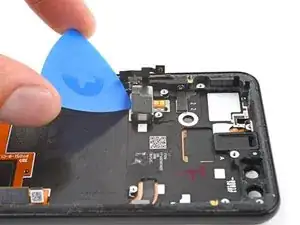

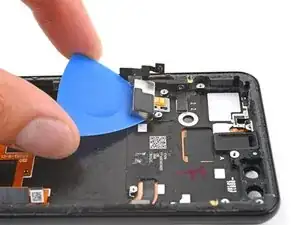

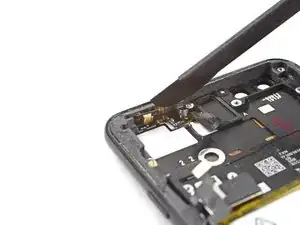

Вставьте лопаткообразную лопатку или медиатор между микрофонным модулем и периметром рамки.
Сдвиньте лопатку вниз и подденьте в направлении батареи, чтобы разъединить клей.
Шаг 56

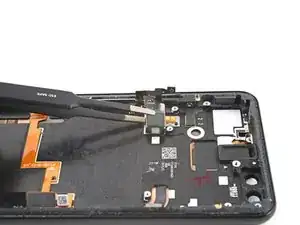

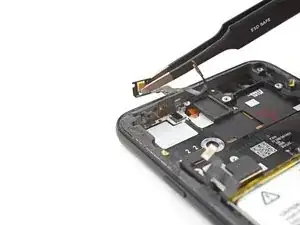

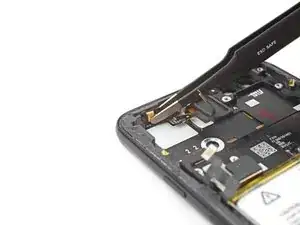

Используйте пинцет или пальцы, чтобы снять микрофонный модуль.
Шаг 57

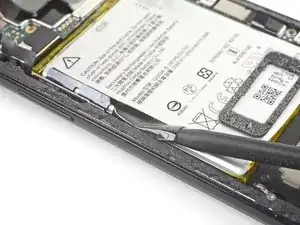

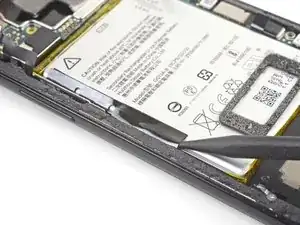

Вставьте острый конец лопатки под чёрную тяговую перемычку аккумулятора на левой кромке телефона.
Проведите лопаткой вверх вдоль кромки, чтобы ослабить перемычку от аккумулятора.
Батарея зафиксирована тремя отдельными тянущими клеевыми полосками, соединёнными с одной чёрной тяговой перемычкой. Можно попытаться вытащить все три полоски вместе, но проще разрезать чёрную перемычку в местах насечек и вытаскивать каждую полоску по отдельности.
Шаг 58

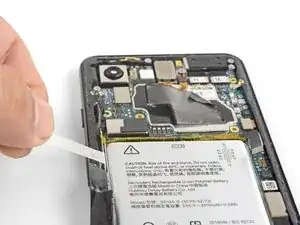

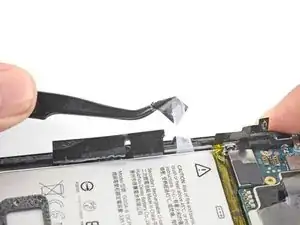

Тяните чёрную тяговую перемычку под небольшим углом с равномерной силой. Когда клей удлинится, обмотайте его концом пинцета и продолжайте тянуть.
Если клеевые полоски порвутся, используйте медиатор, чтобы поддеть и ослабить батарею.
Вы также можете наполнить пластиковую пипетку или шприц раствором изопропилового спирта высокой концентрации и нанести несколько капель под левый край батареи. Дайте спирту минуту, чтобы ослабить клей батареи.
Шаг 59

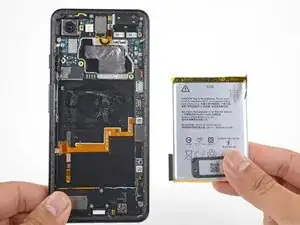

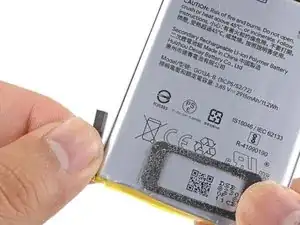

Снимите батарею.
Осторожно снимите маленький пенопластовый демпфер с левой кромки батареи и перенесите его на заменяемую деталь. Если демпфер начнёт рваться, используйте плоский конец лопатки, чтобы аккуратно поддеть его с батареи.
Чтобы установить новую батарею:
Разместите двустороннюю ленту в отсеке для батареи телефона. Если вы используете Tesa-ленту для повторного крепления компонентов, следуйте этому руководству. Если используете клей-ленты с возможностью растяжения для снятия, следуйте этому руководству.
Временно подсоедините разъём батареи к гнезду на материнской плате. Это гарантирует корректное расположение батареи.
Снимите любые защитные подложки с ленты, чтобы обнажить клей.
Положите батарею на клей и плотно прижмите.
Отключите разъём батареи от его гнезда на материнской плате и продолжите сборку.
Шаг 60


Вставьте медиатор между рамкой и длинной кромкой вибромотора.
Просуньте медиатор под вибромотор, чтобы отделить клей.
Если трудно отделить клей, нагрейте iOpener и приложите его к вибромотору на одну минуту.
Шаг 61

Используйте пинцет или пальцы, чтобы снять вибромотор.
Шаг 62

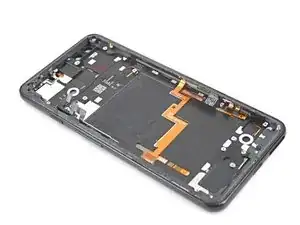

Остаётся только сборка экрана.
Заключение
Сравните новый заменяемый компонент с оригиналом — возможно, потребуется перенести оставшиеся детали или удалить клейкую основу с новой детали перед установкой.
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы в перерабатывающий центр с сертификатом R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Обратитесь к сообществу Google Pixel 3 Answers за помощью по устранению неполадок.
