Замена рамы кронштейна и отключения батареи Samsung Galaxy Tab S7 Plus

Используйте это руководство, чтобы заменить рамку кронштейна и отключить батарею в вашем Samsung Galaxy Tab S7+.

Это руководство только для предпосылок! Данное руководство является частью другой процедуры и не предназначено для использования отдельно.

Шаг 1

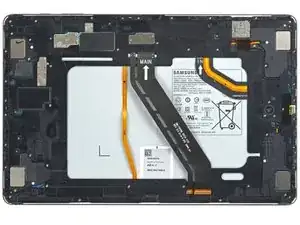

Используйте отвертку Phillips #00, чтобы удалить пятьдесят винтов длиной 3 мм, которые крепят рамку кронштейна к корпусу.

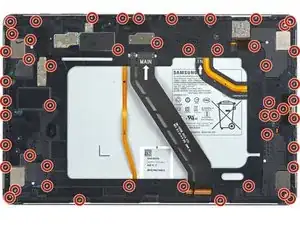

На третьем фото винты обозначены по квадрантам. Используйте это фото при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

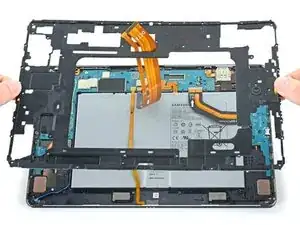

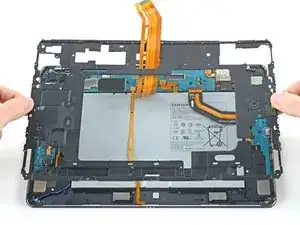

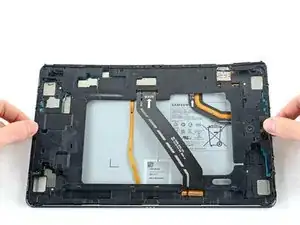

Поднимите рамку кронштейна от корпуса, убедившись, что дисплейный кабель проходит через его гнездо.

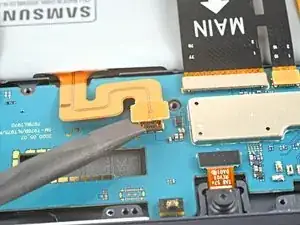

Используйте плоский конец лопатки, чтобы приподнять и отключить разъем батареи, прикрепленный к материнской плате.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
