Замена датчика отпечатка пальца Samsung Galaxy Tab S7 Plus 5G

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства на три минуты, чтобы ослабить клей под ним.

Клеевой слой дисплея Galaxy Tab S7+ чрезвычайно прочный, и, вероятно, потребуется многократно прогревать и повторно прикладывать iOpener перед началом снятия дисплея и в процессе его снятия.

Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

Пока вы ждёте ослабления клея, обратите внимание на следующее:

К экрану прикреплена длинная печатная плата, расположенная параллельно нижнему краю.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить печатную плату.

На этом изображении показан пример повреждённого дисплея, отделяющегося от стеклянной панели.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить дисплей.

Когда экран станет тёплым на ощупь, прижмите присоску к нижнему краю экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если всё остальное не помогает, присоску можно приклеить к экрану суперклеем.

Поднимите экран при помощи присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить печатную плату.

Оставьте медиатор на месте, чтобы не дать клею снова схлопнуться.

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль нижнего края устройства в направлении к нижнему правому углу.

Приложите нагретый iOpener к правому краю устройства на две минуты, чтобы ослабить клей под ним.

Поверните медиатор вокруг нижнего правого угла устройства.

Оставьте медиатор на месте, чтобы не дать клею снова схлопнуться.

Вставьте новый медиатор в зазор, созданный в нижнем правом углу.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым медиатором вдоль правого края устройства в направлении к верхнему правому углу.

Приложите нагретый iOpener к верхнему краю устройства на две минуты, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего правого угла устройства.

Оставьте медиатор на месте, чтобы не дать клею снова схлопнуться.

Вставьте новый медиатор в зазор, который вы создали.

Проведите новым медиатором вдоль верхнего края устройства в направлении к верхнему левому углу.

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего левого угла устройства.

Оставьте медиатор на месте, чтобы не дать клею снова схлопнуться.

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль левого края устройства в направлении к нижнему левому углу.

Поверните медиатор вокруг нижнего левого угла устройства.

Оставьте медиатор на месте, чтобы не дать клею снова схлопнуться.

На этом этапе периметр экрана должен отделиться от рамки. Если по краям экрана всё ещё есть сопротивление, используйте медиатор, чтобы снова прорезать клей.

Пока не пытайтесь полностью снимать экран — он всё ещё подключён гибким кабелем.

Положив верхнюю часть устройства к себе, приподнимите нижний край экрана вверх и от себя, как при открывании книги.

Перед продолжением положите экран вверх ногами.

Осторожно: не натягивайте гибкий кабель.

При сборке:

Это хорошая возможность включить планшет и проверить все функции перед окончательным закрытием корпуса. Обязательно полностью выключите планшет перед дальнейшей работой.

Удалите крупные куски клея пинцетом или пальцами. Протрите остатки клея изопропиловым спиртом высокой концентрации (более 90%).

Если вы используете клей, вырезанный по форме, следуйте этому руководству. Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля дисплея от задней части экрана.

Осторожно: не повредите широкие гибкие шлейфы дисплея на нижнем крае экрана.

Чтобы снова подключить пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если коннектор смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Удерживайте кабель дисплея пинцетом или пальцами.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор датчика отпечатка пальца, присоединённый к кабелю дисплея.

Обратите внимание на положение кабеля дисплея — при подключении нового экрана его потребуется согнуть так же, как сейчас.

Снимите экран с рамки.

Используйте отвертку Phillips #00, чтобы убрать пятьдесят винтов длиной 3 мм, фиксирующих держатель рамки к рамке.

На третьей фотографии те же винты отмечены по квадрантам. Используйте её при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Отведите держатель рамки от рамки, проследив, чтобы кабель дисплея был продет через его разъём.

Датчик отпечатка пальца и его медные контактные площадки приклеены к держателю рамки.

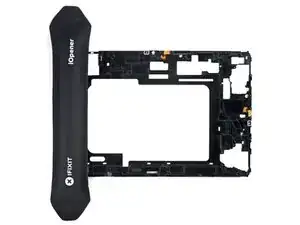

Приложите разогретый iOpener к левому краю держателя рамки, чтобы ослабить клей датчика отпечатка пальца.

Клей датчика отпечатка пальца очень прочный, поэтому, вероятно, придётся несколько раз повторно нагревать iOpener в процессе удаления.

Держатель рамки очень хрупкий; закрепите его при выполнении этого шага, чтобы не сломать.

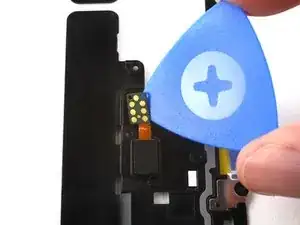

Вставьте медиатор между медными контактными площадками датчика отпечатка пальца и держателем рамки.

Разрежьте клей, поддевая вверх, чтобы отделить площадки от держателя рамки.

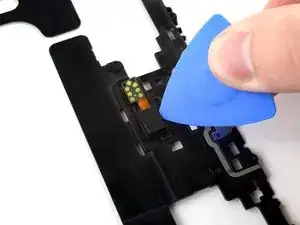

Вставьте медиатор в зазор между держателем рамки и датчиком отпечатка пальца.

Подденьте медиатором, чтобы отделить датчик отпечатка пальца от держателя рамки.

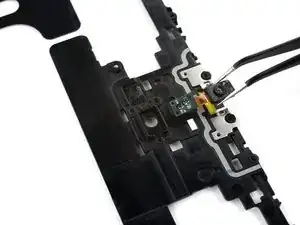

Используйте пинцет или пальцы, чтобы снять датчик отпечатка пальца.
