Замена порта зарядки USB-C и вспомогательной платы Galaxy S20

Перед началом отключите телефон и полностью выключите питание.

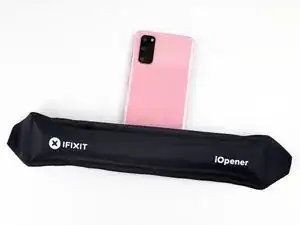

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

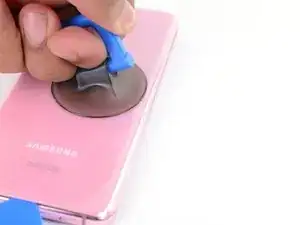

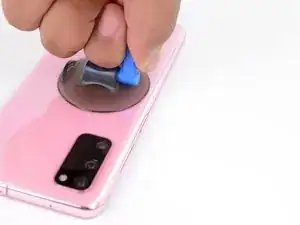

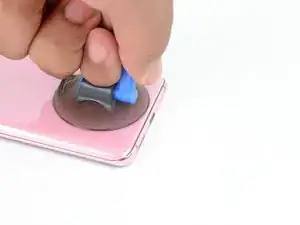

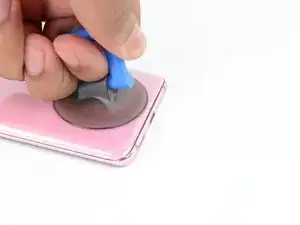

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень крепкую ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Тяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

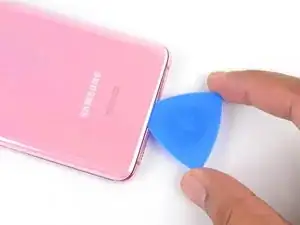

Вставьте острие медиатора для вскрытия в зазор.

Из‑за плотных зазоров может потребоваться несколько попыток с повторным нагревом iOpener и отделением присоской, прежде чем получится правильно.

Если вам трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Не применяйте чрезмерную силу медиатором, иначе рискуете растрескать заднюю стеклянную панель.

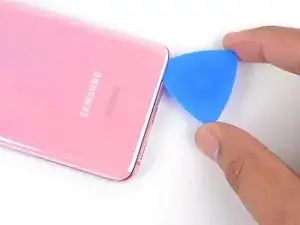

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей рядом с углами телефона, где стекло изогнуто, иначе рискуете растрескать стеклянную панель.

Оставьте медиатор в шве, чтобы клей не слипся обратно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Тяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие медиатора для вскрытия в зазор.

Поскольку стекло на этом краю изогнуто, вы не сможете вставить медиатор глубоко. Пока самая острая часть медиатора окажется под краем стекла, вы сможете продолжать работу.

Из‑за плотных зазоров может потребоваться несколько попыток.

Если вам трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не применяйте чрезмерную силу медиатором, иначе рискуете растрескать заднюю стеклянную панель.

Как только медиатор окажется под краем стекла, наклоните его вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите медиатором по всему левому краю телефона, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг клавиш громкости и питания — вырез в стекле может сделать его более подверженным трещинам.

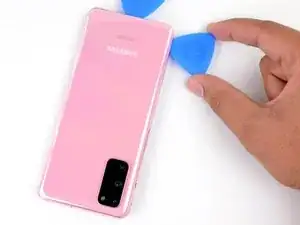

Оставьте медиатор под левым краем стекла возле верхнего левого угла, чтобы клей не слипся обратно.

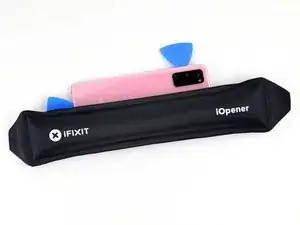

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Тяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие медиатора для вскрытия в зазор.

Как и на предыдущем крае, вам нужно будет наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Проведите медиатором по всему правому краю телефона, чтобы отделить клей задней крышки.

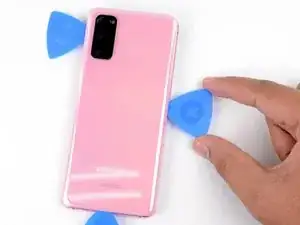

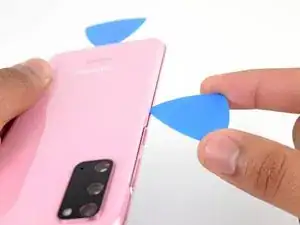

Оставьте медиатор под правым краем стекла возле верхней части устройства, чтобы клей не слипся обратно.

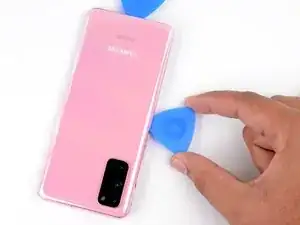

В процессе задняя крышка может освободить один или оба других медиатора и они выпадут. В этом случае отложите медиатор(ы), так как нижний край с этого момента не должен снова закрепляться клеем.

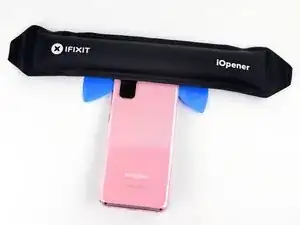

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно продвигайте медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать по верхнему краю до самого верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой-то момент резание становится затруднительным, остановитесь и снова нагрейте перед продолжением.

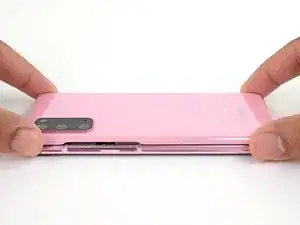

Осторожно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднениях при отделении клея примените тепло.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

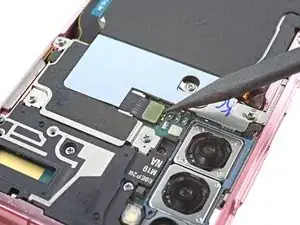

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъем катушки беспроводной зарядки на материнской плате.

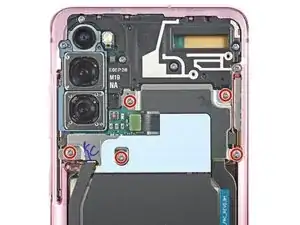

Используйте крестовую отвертку Phillips #00, чтобы отвинтить пять винтов длиной 4 мм, крепящих кронштейн материнской платы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

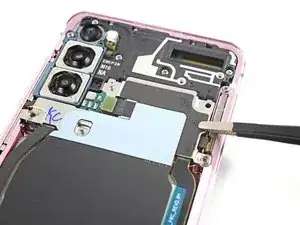

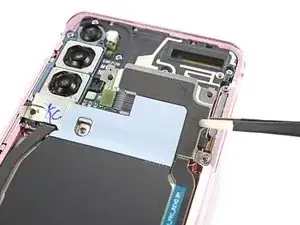

Используйте пинцет с притуплёнными концами, чтобы аккуратно приподнять и отщёлкнуть кронштейн материнской платы от пластикового среднерамного корпуса.

Пока не снимайте кронштейн полностью, так как он всё ещё прикреплён к катушке беспроводной зарядки.

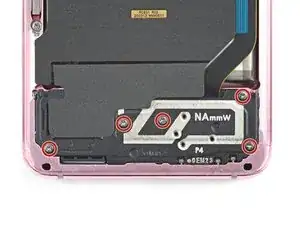

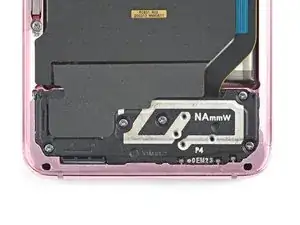

Используйте крестовую отвертку Phillips #00, чтобы отвинтить пять винтов длиной 4 мм, крепящих громкоговоритель и нижний среднерамный корпус.

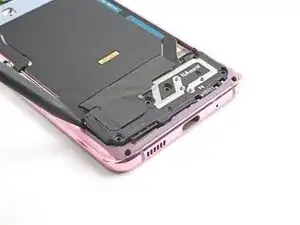

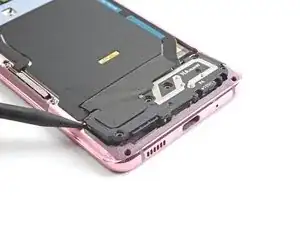

Вставьте острый конец лопатки в выемку в верхнем левом углу среднерамного корпуса и подденьте, чтобы освободить защёлки, удерживающие его на месте.

Вставьте острый конец лопатки в выемку в верхнем левом углу среднерамного корпуса и подденьте, чтобы освободить защёлки, удерживающие его на месте.

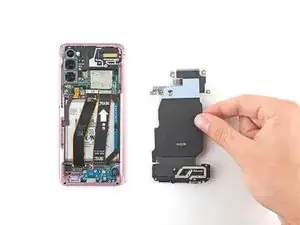

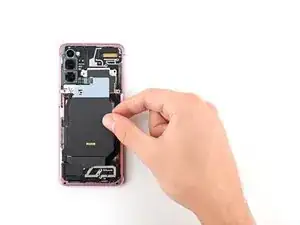

Снимите катушку беспроводной зарядки.

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъем батареи на материнской плате.

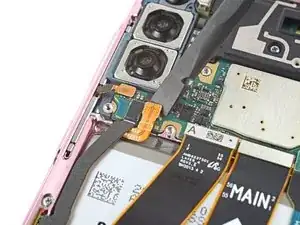

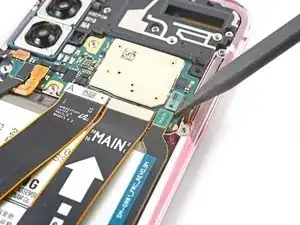

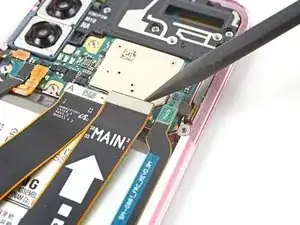

Используйте лопатку, чтобы приподнять и отсоединить основную и вторичную гибкие шлейфы от материнской платы.

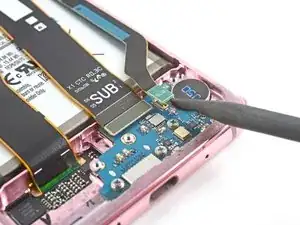

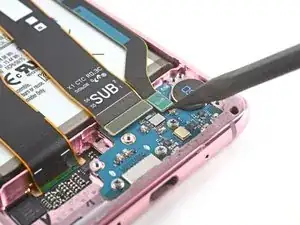

Используйте лопатку, чтобы приподнять и отсоединить основную и вторичную гибкие шлейфы от дочерней платы в нижней части устройства.

Чтобы повторно подключить нажимные разъемы подобного типа, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по середине. Если разъем смещён, контакты могут согнуться и получить необратимое повреждение.

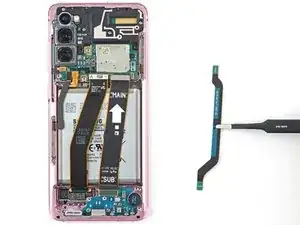

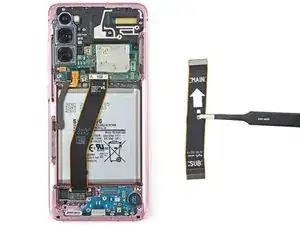

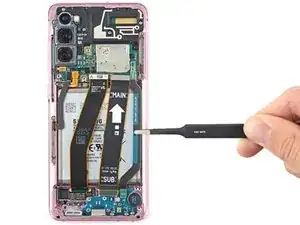

Снимите основной и вторичный гибкие шлейфы.

Отложите шлейфы в сторону. Вы будете повторно использовать их при сборке.

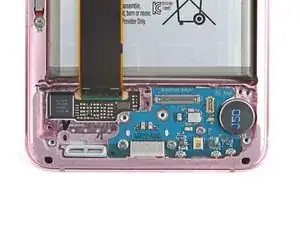

Используйте крестовую отвертку Phillips #00, чтобы отвинтить три винта длиной 3,4 мм, крепящие порт USB-C и дочернюю плату.

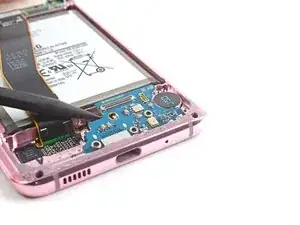

Вставьте заострённый конец лопатки под левый край дочерней платы и подденьте, чтобы освободить её из посадочного места.

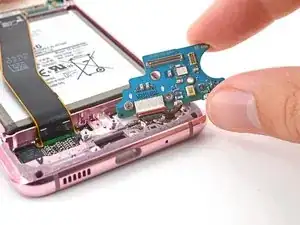

Используйте пинцет, чтобы потянуть дочернюю плату вверх и отвести от нижней части устройства, затем снимите её.
