Замена катушки беспроводной зарядки Galaxy S20

Отключите телефон и полностью выключите питание перед началом работы.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Также можно использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от нагрева.

Прикрепите присоску к задней стороне телефона как можно ближе к центру нижнего края.

Если дисплей сильно разбит, наклейте слой прозрачной упаковочной ленты — это может позволить присоске держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно подобрать вариант с приклеиванием присоски суперклеем к разбитому экрану.

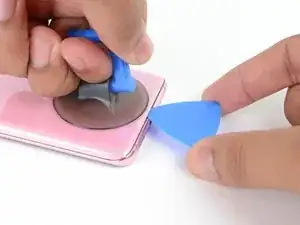

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте острие монтажной лопатки в образовавшийся зазор.

Из‑за плотных зазоров может потребоваться несколько попыток: заново разогреть iOpener и отделить крышку присоской, прежде чем получится пройти.

Если трудно создать зазор, примените больше тепла к кромке и попробуйте снова.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе можно треснуть стекло задней крышки.

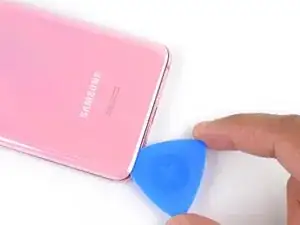

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь прорезать клей возле углов телефона, где стекло изогнуто — вы рискуете треснуть панель стекла.

Оставьте лопаточку в шве, чтобы клей не схватился снова.

Приложите разогретый iOpener к левой стороне задней крышки на две минуты.

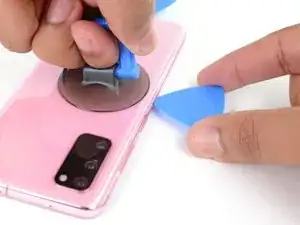

Прикрепите присоску к задней стороне телефона как можно ближе к центру левого края.

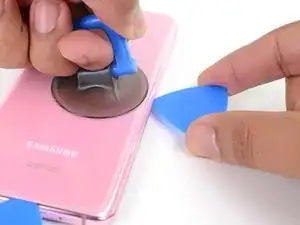

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте острие монтажной лопатки в образовавшийся зазор.

Поскольку стекло на этом краю изогнуто, вы не сможете вставить лопатку глубоко. Пока самая кончик лопатки находится под кромкой стекла, вы сможете продолжать.

Из‑за плотных зазоров может потребоваться несколько попыток.

Если трудно создать зазор, примените больше тепла к кромке и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу монтажной лопаткой, иначе можно треснуть стекло задней крышки.

Когда лопатка окажется под кромкой стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопаткой по всей левой стороне телефона, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в раме вокруг клавиш громкости и питания — выемка в стекле может повысить риск трещин.

Оставьте лопатку под левой кромкой стекла рядом с верхним левым углом, чтобы клей не схватился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Также можно использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от нагрева.

Прикрепите присоску к задней стороне телефона как можно ближе к центру правого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

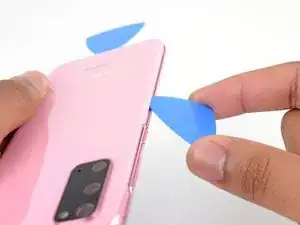

Вставьте острие монтажной лопатки в образовавшийся зазор.

Как и на предыдущем краю, вам нужно будет наклонить лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Проведите лопаткой по всей правой стороне телефона, чтобы отделить клей задней крышки.

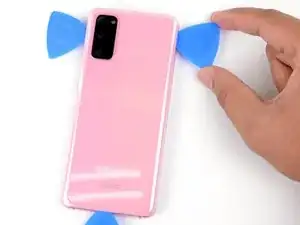

Оставьте лопатку под правой кромкой стекла рядом с верхней частью устройства, чтобы клей не схватился снова.

При этом задняя крышка может освободить одну или обе другие лопатки, и они могут выпасть. Если это произойдёт, отложите лопатку(и) в сторону, так как с этого момента нижний край не должен снова схватываться.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень легко трескается. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

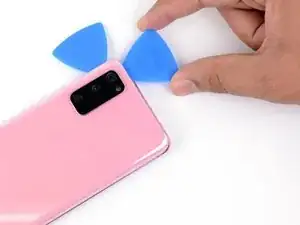

Постепенно введите медиатор от правого края устройства и проведите им вокруг верхнего правого угла.

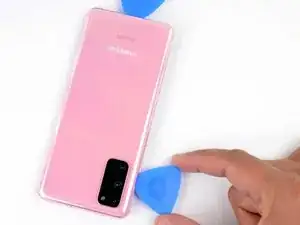

Продолжайте разрезать вдоль верхнего края до самого верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание стало затруднительным, остановитесь и повторно прогрейте перед продолжением.

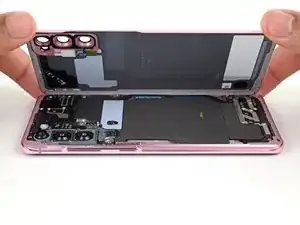

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите кусочки клея пинцетом или пальцами. При проблемах с отделением клея примените нагрев.

Если вы используете наклеиваемые прокладки на заказ, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

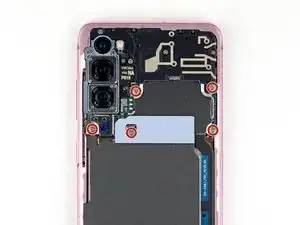

Отвинтите пять винтов длиной 4 мм, фиксирующих крепление материнской платы, отверткой Phillips #00.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он вернётся на своё исходное место.

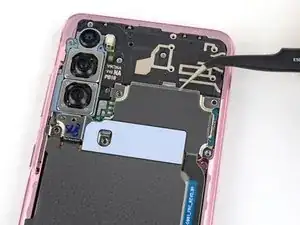

Пинцетом аккуратно приподнимите и отщёлкните крепление материнской платы от пластиковой средней рамки.

Пока не снимайте крепление полностью — оно всё ещё прикреплено к катушке беспроводной зарядки.

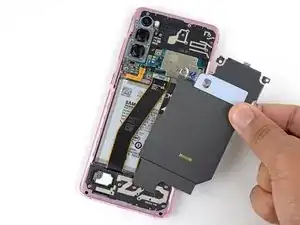

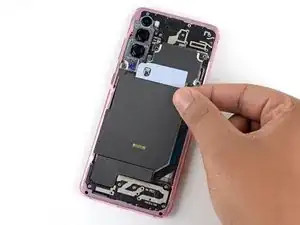

Аккуратно отслойте катушку беспроводной зарядки от корпуса устройства.

Снимите катушку беспроводной зарядки.

Катушка подключена к остальным компонентам устройства через пружинные контакты, поэтому отключать разъём не требуется.

При сборке сначала закрепите винты крепления материнской платы, чтобы правильно выровнять катушку зарядки, затем плотно прижмите катушку, чтобы она приклеилась.
