Замена материнской платы Samsung Galaxy S5 Sport
Данное руководство покажет, как безопасно удалить материнскую плату из устройства. Это довольно просто сделать после удаления переднего экрана и пластины под ним.
Примечание: Для замены материнской платы вам необходимо будет удалить экран. Поскольку это водонепроницаемый телефон, экран, скорее всего, сломается во время его удаления. Будьте готовы также заменить экран.
Шаг 1
Снимите заднюю крышку телефона, используя выемку, расположенную в верхней части.
Шаг 2

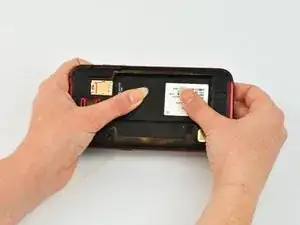

Поднимите аккумулятор с помощью пластикового инструмента или ногтя.
Повреждение аккумулятора может привести к физическому травмированию и/или повреждению телефона.
Шаг 3

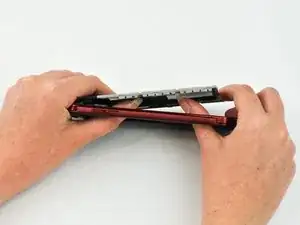

С помощью пластикового инструмента или лопатки подденьте экран после размягчения клея.
При работе с электроникой важно выбрать инструмент, безопасный для электростатического разряда, чтобы избежать случайного повреждения устройства. Металлическая лопатка отлично подходит, когда требуется серьезная сила поддевания, но обычную черную нейлоновую лопатку или пластиковый инструмент следует использовать, когда это возможно.
Поскольку это водонепроницаемый телефон, экран нельзя разобрать без повреждений.
Шаг 4
Пластиковая крышка телефона может отделиться от LCD-экрана. Если это так, также снимите LCD-экран с помощью обычной нейлоновой лопатки.
В верхней правой части LCD-экрана находится соединительный шлейф. Будьте осторожны, чтобы не порвать его соединение с материнской платой.
Не держите телефон слишком близко к лицу или глазам. Маленькие стеклянные осколки могут вылезти, или металлическая лопатка может соскользнуть.
Шаг 5

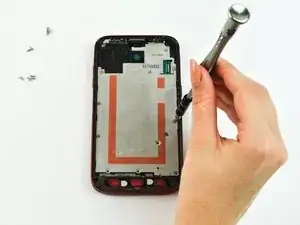

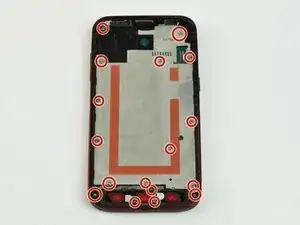

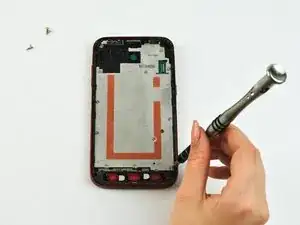

Удалите винты вокруг пластины.
Шаг 6

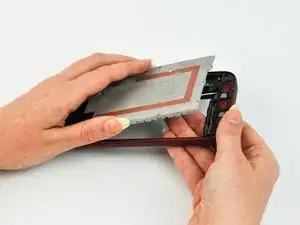

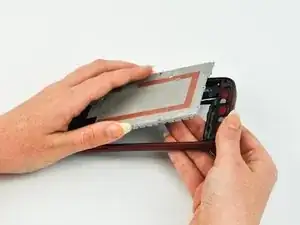

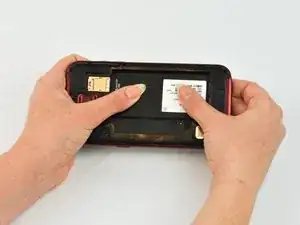

Выдавите пластину, нажимая на область, где находится аккумулятор.
Шаг 7

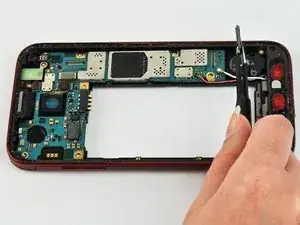

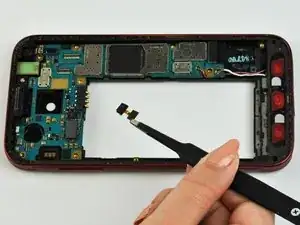

Удалите камеру из разъема в верхней части телефона с помощью пинцета. Она должна легко выскочить.
Шаг 8

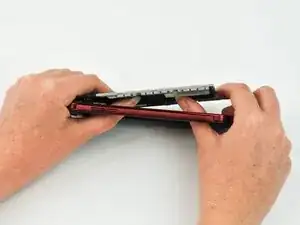

Выдавите пластину, нажимая на область, где находится аккумулятор.
Шаг 9

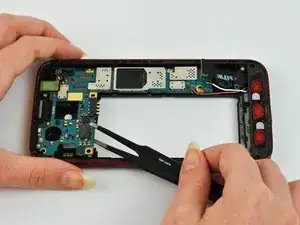

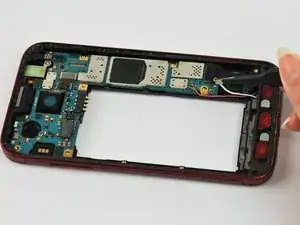

Отцепите розовые и белые провода, аккуратно потянув за металлические колпачки, соединяющие их с материнской платой.
Шаг 10

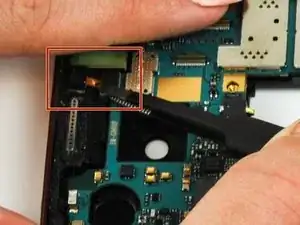

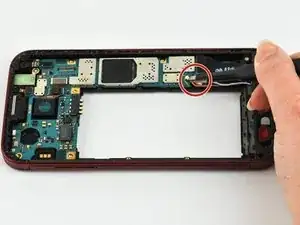

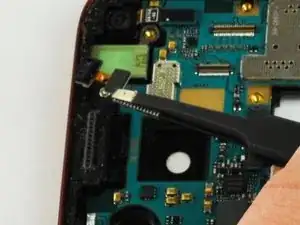

Удалите черный разъем над проводами, потянув прямо вверх с помощью пинцета.
Шаг 11

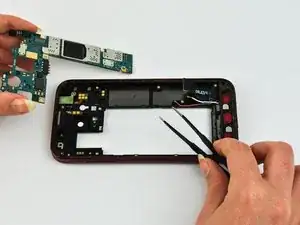

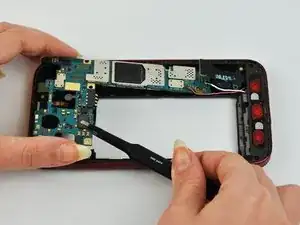

Выньте материнскую плату. Она должна легко выйти из телефона.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
