Замена динамика Galaxy S20

Перед началом отключите телефон и полностью выключите питание.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, наклейте на него слой прозрачной упаковочной ленты — это может позволить присоске хорошо держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно вклеить супер‑клеем в разбитый экран.

Резко и ровно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте острый кончик пластикового медиатора в зазор.

Из‑за плотных допусков может потребоваться несколько попыток с повторным нагревом iOpener и разделением присоской, прежде чем получится.

Если вам трудно создать зазор, примените больше тепла к кромке и попробуйте снова.

Не прилагайте чрезмерную силу медиатором — вы рискуете треснуть заднюю стеклянную панель.

Проводите медиатором взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь прорезать клей вблизи углов телефона, где стекло изогнуто — вы рискуете треснуть стекло.

Оставьте медиатор в шве, чтобы клей не слипся вновь.

Приложите разогретый iOpener к левой кромке задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и ровно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте острый кончик медиатора в зазор.

Поскольку стекло на этой кромке изогнуто, вы не сможете вставить медиатор глубоко. Пока самая тонкая часть медиатора находится под краем стекла, можно продолжать.

Из‑за плотных допусков может потребоваться несколько попыток.

Если вам трудно создать зазор, примените больше тепла к кромке и попробуйте снова.

Также можно капнуть несколько капель высококонцентрированного (>90%) изопропилового спирта в шов, чтобы ослабить клей.

Не прилагайте чрезмерную силу медиатором — вы рискуете треснуть заднюю стеклянную панель.

Когда медиатор окажется под краем стекла, наклоните его вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите медиатором вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при проходе через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле делает это место более склонным к трещинам.

Оставьте медиатор под левым краем стекла рядом с верхним левым углом, чтобы клей не слипся снова.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и ровно потяните за присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте острый кончик медиатора в зазор.

Как и на предыдущей кромке, нужно наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Проведите медиатором вдоль всего правого края телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под правым краем стекла рядом с верхней частью устройства, чтобы клей не слипся снова.

В процессе задняя крышка может освободить один или оба других медиатора и они выпадут. В этом случае отложите их в сторону — нижний край с этого момента не должен снова слипаться.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло вблизи углов задней крышки изогнуто и весьма подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно проведите медиатором от правого ребра устройства вокруг верхнего правого угла.

Продолжайте разрезать вдоль верхнего края до самого верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание становится затруднительным, остановитесь и повторно нагрейте устройство перед продолжением.

Медленно приподнимите заднюю крышку. Используйте открывающие медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до герметизации. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При затруднениях разъединения клея примените тепло.

Если вы используете клеи, вырезанные по форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отверткой Phillips #00 отвинтите пять винтов длиной 4 мм, фиксирующих кронштейн материнской платы.

В ходе ремонта отмечайте каждый винт и убедитесь, что он возвращается точно на своё место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн материнской платы от пластикового среднерамного корпуса.

Не удаляйте кронштейн полностью — он все ещё прикреплён к катушке беспроводной зарядки.

Осторожно отделите катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

Катушка соединена с остальной частью устройства посредством пружинных контактов, поэтому отсоединять разъёмы не требуется.

При сборке сначала вновь закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку, затем плотно прижмите оставшуюся часть катушки, чтобы она приклеилась.

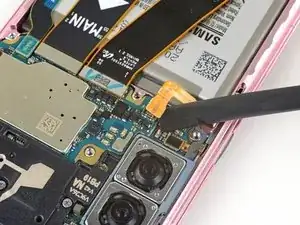

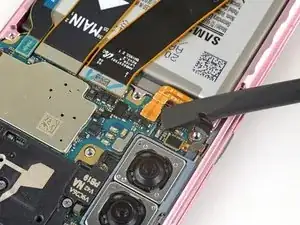

Используйте лопаточку, чтобы приподнять и отключить разъём батареи.

При отключении подобных разъёмов избегайте сдвига мелких поверхностно-монтируемых компонентов вокруг гнезда.

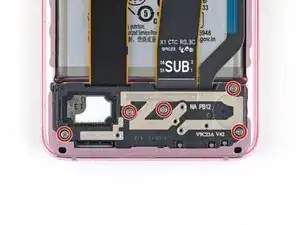

Отверткой Phillips #00 отвинтите пять винтов длиной 4 мм, фиксирующих динамик и нижнюю среднюю рамку.

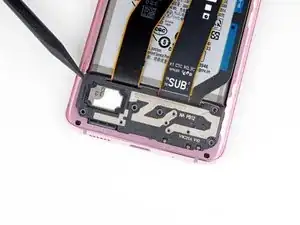

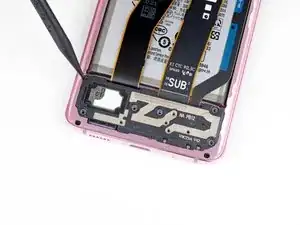

Вставьте кончик лопаточки или пинцета в вырез в верхнем левом углу среднерамной части и подденьте вверх, чтобы освободить защёлки, удерживающие её на месте.

Снимите динамик и нижнюю среднюю рамку.
