Замена экрана и сборки батареи Galaxy S20

Вставьте инструмент для извлечения SIM-карт, биту или выпрямленную скрепку в отверстие на лотке SIM-карт, расположенном на верхнем крае телефона рядом с пластиковым антенным бэндом.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и прокладка от попадания влаги находятся вне опасности.

Нажмите сильно, чтобы извлечь лоток.

Извлеките лоток для SIM-карт.

SIM-карта легко выпадает из лотка.

Когда вы вставляете SIM-карту назад, убедитесь, что она правильно ориентирована по отношению к лотку.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток для SIM-карт, чтобы защитить внутренние компоненты вашего телефона.

Отключите и выключите телефон перед началом.

Нагрейте iOpener и приложите его к нижнему краю задней крышки в течение двух минут.

Можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.

Приклейте присоску к задней части телефона как можно ближе к центру нижнего края.

Если ваш дисплей сильно треснут, накрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, вы можете приклеить присоску к разбитому экрану.

Тяните за присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик открывающего инструмента в зазор.

Из-за жестких допусков это может потребовать нескольких попыток повторного нагрева с помощью iOpener и отделения с помощью присоски, прежде чем у вас все получится.

Если у вас возникают проблемы с созданием зазора, нанесите больше тепла на край и попробуйте снова.

Не прикладывайте чрезмерную силу с открывающим инструментом, иначе вы рискуете треснуть стекло задней крышки.

Проведите открывающим инструментом взад и вперед вдоль нижнего края, чтобы перерезать клей.

Не пытайтесь порезать клей вблизи углов телефона, где стекло изогнуто, иначе вы рискуете треснуть стеклянную панель.

Оставьте открывающий инструмент в шве, чтобы предотвратить повторное запечатывание клея.

Нанесите нагретый iOpener на левый край задней крышки в течение двух минут.

Приклейте присоску к задней части телефона как можно ближе к центру левого края.

Тяните за присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик открывающего инструмента в зазор.

Поскольку стекло на этом крае изогнуто, вы не сможете вставить этот инструмент очень глубоко. Если только самый кончик инструмента находится под краем стекла, вы сможете продолжить.

Из-за жестких допусков это может потребовать нескольких попыток.

Если у вас возникают проблемы с созданием зазора, нанесите больше тепла на край и попробуйте снова.

Вы также можете попытаться капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу с открывающим инструментом, иначе вы рискуете треснуть стекло задней крышки.

Как только инструмент окажется под краем стекла, наклоните его вниз и вставьте его дальше, чтобы полностью отделить клей задней крышки.

Проведите открывающим инструментом по всему левому краю телефона, чтобы отделить клей задней крышки.

Остерегайтесь, когда будете скользить по выступу в рамке вокруг кнопок громкости и питания — вырез в стекле может сделать его более подверженным трещинам.

Оставьте ваш инструмент под левым краем стекла рядом с верхним левым углом, чтобы предотвратить повторное запечатывание клея.

Нанесите нагретый iOpener на правый край задней крышки в течение двух минут.

Можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.

Приклейте присоску к задней стороне телефона, как можно ближе к центру правого края.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик открывающей лопатки в зазор.

Как и с предыдущим краем, вам нужно наклонить открывающую лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Проводите лопаткой вдоль правого края телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под правым краем стекла ближе к верхней части устройства, чтобы предотвратить повторное запечатывание клея.

При этом задняя крышка может освободить одну или обе другие лопатки и позволить им упасть. Если это произойдет, отложите лопатку(ки), так как нижний край больше не должен запечатываться с этого момента.

Прикладывайте нагретый iOpener к верхнему краю задней крышки в течение двух минут.

Стекло вблизи углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно проводите лопаткой от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края до верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если резка станет трудной на любом этапе, остановитесь и приложите тепло, прежде чем продолжить.

Аккуратно приподнимите заднюю крышку. Используйте открывающие лопатки для срезания оставшегося клея.

Уберите заднюю крышку.

Во время сборки:

Это хороший момент включить телефон и протестировать все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите любые куски клея с помощью пинцета или пальцев. Примените тепло, если у вас возникают трудности с отделением клея.

Если вы используете самоклеящиеся элементы, следуйте этому руководству.

Если вы используете двухсторонний скотч, следуйте этому руководству.

Используйте лопатку, чтобы приподнять и отключить пресс-контактор катушки беспроводной зарядки на материнской плате.

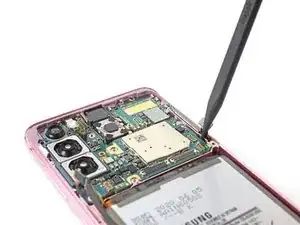

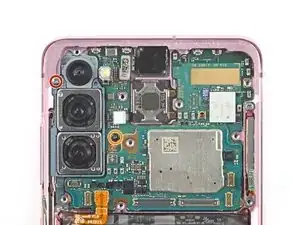

Используйте отвертку Philips #00 для удаления пяти винтов длиной 4 мм, крепящих кронштейн материнской платы.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он вернется точно на то место, откуда был снят.

Используйте пинцет с тупыми концами, чтобы аккуратно приподнять и отсоединить кронштейн материнской платы от пластикового midframe.

Пока не удаляйте кронштейн полностью, так как он все еще прикреплен к катушке беспроводной зарядки.

Используйте отвертку Philips #00 для удаления пяти винтов длиной 4 мм, крепящих динамик и нижний midframe.

Вставьте кончик лопатки в вырез в верхнем левом углу midframe и приподнимите, чтобы освободить зажимы, которые его держат.

Вставьте кончик лопатки в вырез в верхнем левом углу midframe и приподнимите, чтобы освободить зажимы, которые его держат.

Снимите катушку беспроводной зарядки.

Используйте лопатку, чтобы приподнять и отключить пресс-контактор батареи на материнской плате.

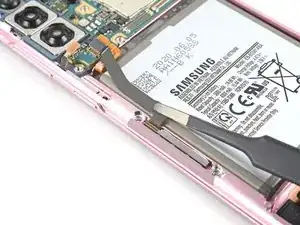

Используйте лопатку, чтобы приподнять и отключить основные и вторичные гибкие кабели от материнской платы.

Используйте лопатку, чтобы приподнять и отключить основные и вторичные гибкие кабели от дочерней платы рядом с нижней частью устройства.

Чтобы повторно подключить пресс-контакторы такого типа, аккуратно совместите и надавите на одну сторону, пока она не щелкнет на место, затем повторите с другой стороны. Не давите на середину. Если разъём неправильно выровнен, контакты могут согнуться, что приведет к постоянному повреждению.

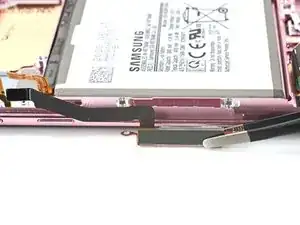

Удалите основные и вторичные гибкие кабели.

Отложите кабели. Вы повторно используете их при сборке.

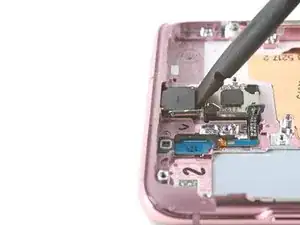

Используйте отвертку Philips #00 для удаления трех винтов длиной 3.4 мм, крепящих разъем USB-C и дочернюю плату.

Вставьте尖кий конец лопатки под левый край дочерней платы и подденьте, чтобы освободить её от выступа.

Используйте пинцет, чтобы поднять дочернюю плату и извлечь её из нижней части устройства.

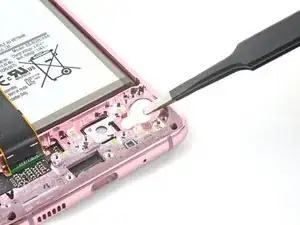

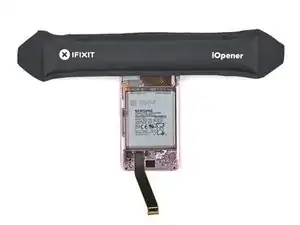

Приложите разогретый iOpener к нижнему правому углу устройства на 90 секунд.

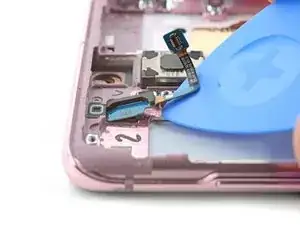

Вставьте кончик лопатки между рамкой и вырезом на краю вибратора, близко к нижнему краю устройства.

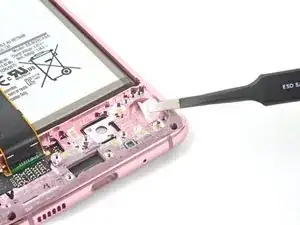

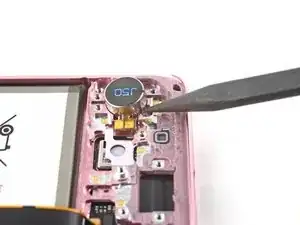

Подденьте лопаткой, чтобы отделить вибратор от рамки.

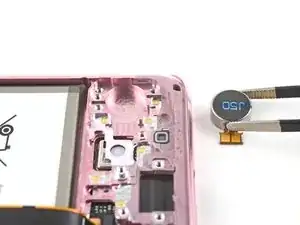

Удалите вибратор.

Отложите вибратор в сторону. Вы снова используете его при сборке.

Во время сборки следуйте этим инструкциям, чтобы установить вибратор:

Снимите клей с вибратора и приклейте липкую сторону к рамке.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть верхний слой клея.

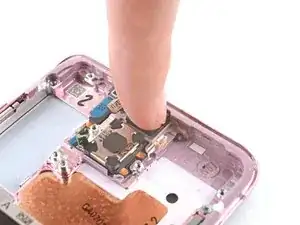

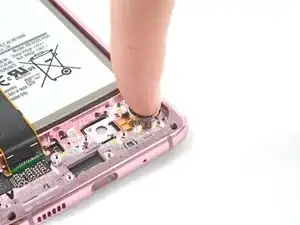

Вставьте вибратор и приложите усилие, чтобы приклеить его к рамке.

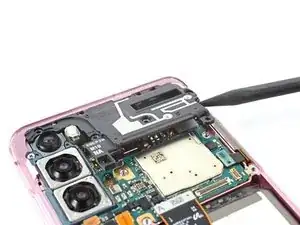

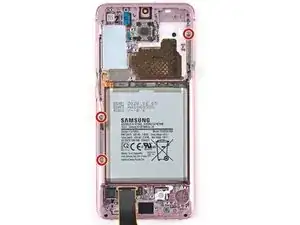

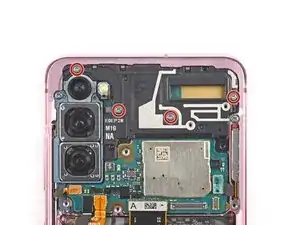

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 4 мм, крепящих верхнюю среднюю рамку.

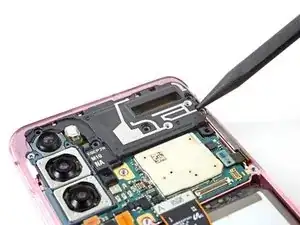

Вставьте конец лопатки в выемку на правой стороне верхней средней рамки и подденьте, чтобы освободить зажимы, удерживающие её на месте.

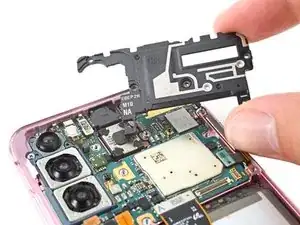

Уберите верхнюю среднюю рамку.

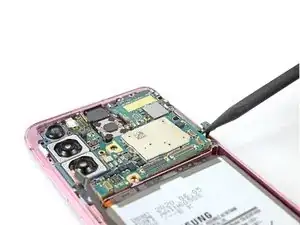

Используйте лопатку, чтобы поддеть и отсоединить разъём левой антенны 5G mmWave от материнской платы.

Повторите это для кабеля кнопки питания.

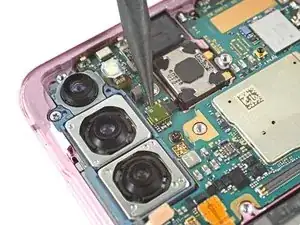

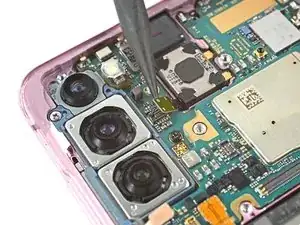

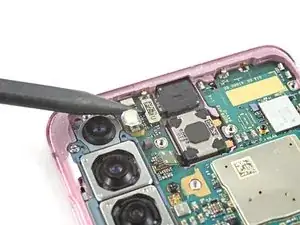

Подденьте и отсоедините кабель фронтальной камеры от материнской платы.

Отогните кабель в сторону от материнской платы.

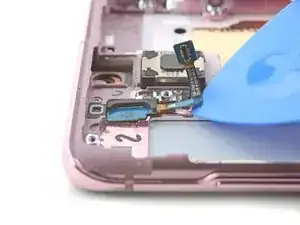

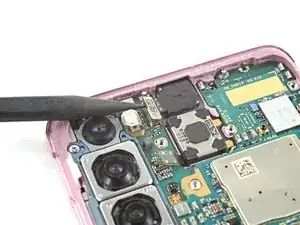

Подденьте и отсоедините кабель датчика приближения от материнской платы.

Отогните кабель в сторону от материнской платы.

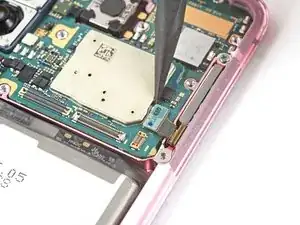

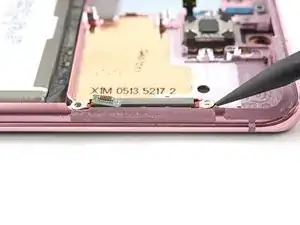

Используйте лопатку, чтобы поддеть и отсоединить разъём правой антенны 5G mmWave.

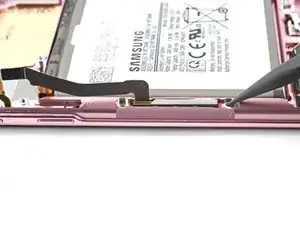

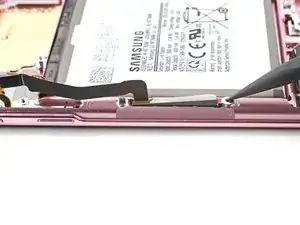

Используйте лопатку, чтобы поддеть и отсоединить гибкий кабель основного дисплея от материнской платы.

Осторожно отогните и отогните гибкий кабель дисплея в сторону от материнской платы и аккумулятора.

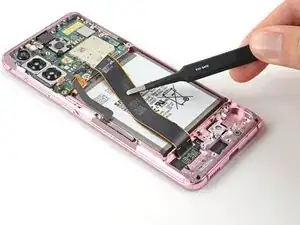

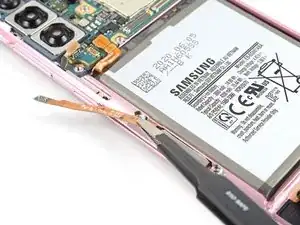

Используйте пинцет или пальцы, чтобы осторожно снять левый 5G кабель с устройства.

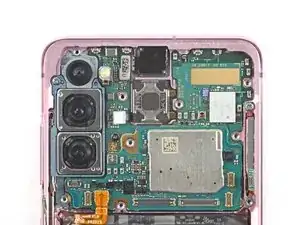

Используйте отвертку Phillips #00, чтобы удалить два винта, крепящих материнскую плату и сборку камеры:

Один винт длиной 4 мм

Один винт длиной 3 мм

Вставьте плоский конец лопатки в нижний левый угол сборки материнской платы и подденьте, чтобы освободить её от корпуса телефона.

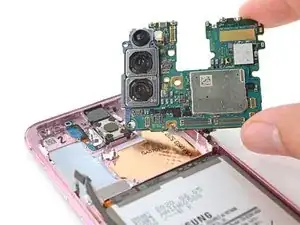

Удалите сборку материнской платы.

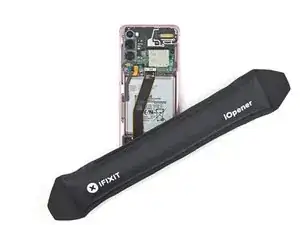

Приложите разогретый iOpener к фронтальной камере на 90 секунд.

Вставьте лопатку в зазор между рамкой и фронтальной камерой.

Подденьте лопаткой, чтобы отделить фронтальную камеру от рамки.

Если у вас возникают трудности с отделением фронтальной камеры от рамки, приложите больше тепла.

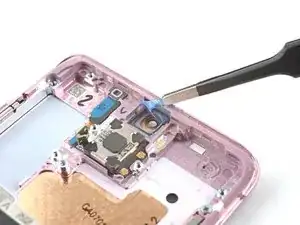

Используйте пинцет или пальцы, чтобы удалить фронтальную камеру.

Отложите камеру в сторону. Вы снова используете её при сборке.

Во время сборки следуйте этим инструкциям, чтобы установить фронтальную камеру:

Снимите клей с фронтальной камеры и приклейте липкую сторону к рамке.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть верхний слой клея.

Вставьте фронтальную камеру и приложите усилие, чтобы приклеить её к рамке.

Используйте отвертку Phillips для удаления трех винтов длиной 3.4 мм, крепящих антенны 5G mmWave.

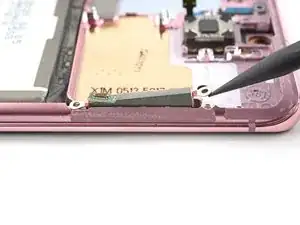

Используйте尖端 лопатки, чтобы приподнять нижнюю вкладку винта антенны 5G mmWave.

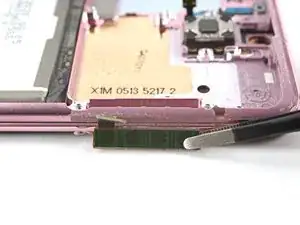

Используйте пинцет или пальцы, чтобы удалить антенну 5G mmWave.

Отложите антенну в сторону. Вы будете использовать ее при сборке.

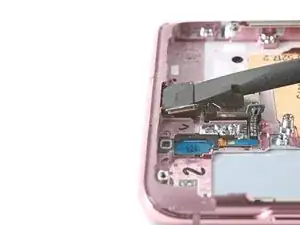

Используйте尖端 лопатки, чтобы приподнять верхний край крепления антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы удалить антенну 5G mmWave.

Отложите антенну в сторону. Вы будете использовать ее при сборке.

Нагрейте iOpener и приложите его к датчику приближения на две минуты.

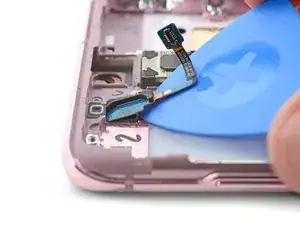

Вставьте открывающий инструмент между основанием датчика приближения и рамкой.

Сдвиньте инструмент к верхней части телефона, чтобы отделить клей датчика приближения.

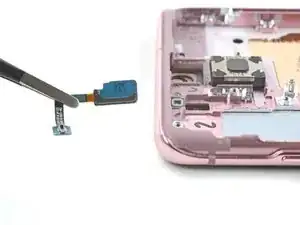

Удалите датчик приближения.

Отложите датчик в сторону. Вы будете использовать его при сборке.

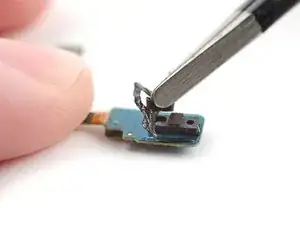

Если оригинальный клей деформирован, удалите его и нанесите новый предварительно нарезанный клей — иначе ваш датчик приближения не будет правильно сидеть в своем углублении.

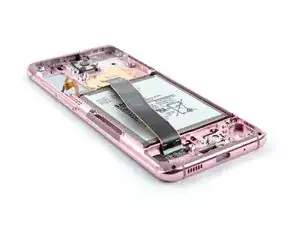

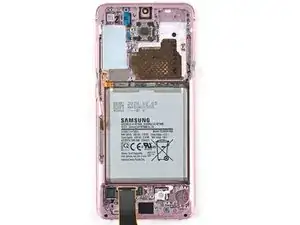

Теперь у вас осталась сборка экрана и аккумулятора.

Сравните вашу новую запчасть с оригинальной — возможно, вам нужно будет перенести оставшиеся компоненты или снять защитную пленку с новой детали перед установкой.
