Замена задней камеры Samsung Galaxy S5 Sport
В этом руководстве показано, как заменить заднюю камеру этого устройства. Для выполнения этого руководства потребуется снять экран, кнопки, аккумулятор и защитную пластину. Это может означать, что для замены камеры потребуется также заменить другие части устройства.
Шаг 1

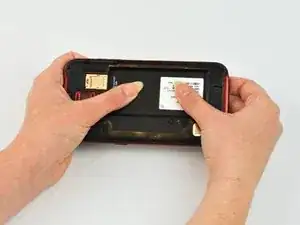

Снимите заднюю крышку телефона, поддев её за вырез в верхней части.
Шаг 2
Поднимите аккумулятор, используя пластиковую лопатку или ноготь.
Повреждение аккумулятора может привести к физическим травмам и/или повреждению телефона.
Шаг 3
Используя пластиковый инструмент для вскрытия или лопатку, подденьте экран после того, как клей расплавится.
При работе с электроникой важно использовать инструмент, защищённый от электростатического разряда, чтобы избежать случайного повреждения устройства. Металлическая лопатка удобна для сильного поддевания, но по возможности следует использовать обычную нейлоновую лопатку или пластиковый инструмент для вскрытия.
Поскольку это водозащищённый телефон, экран нельзя разобрать без повреждений.
Шаг 4
Пластиковая панель телефона может отделиться от ЖК-экрана. В этом случае также снимите ЖК-экран с помощью обычной нейлоновой лопатки.
В верхней правой части ЖК-экрана находится соединительная гибкая лента. Будьте осторожны, чтобы не оторвать её соединение с материнской платой.
Не держите телефон слишком близко к лицу или глазам. Могут отделиться мелкие осколки стекла или металлическая лопатка может соскользнуть.
Шаг 5

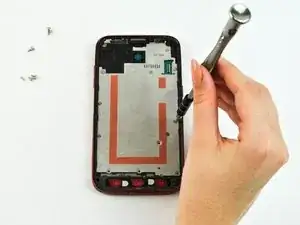

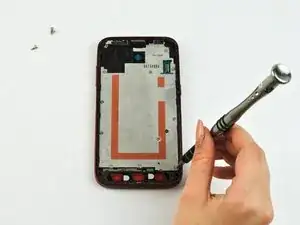

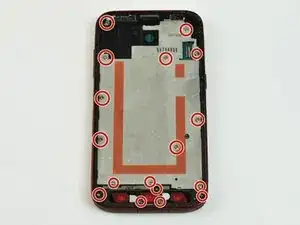

Снимите семнадцать винтов вокруг пластины.
Шаг 6

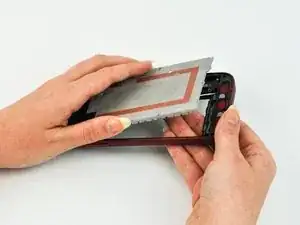

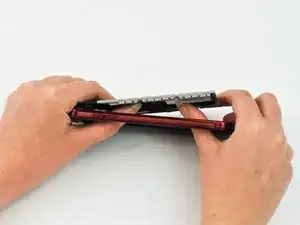

Выдавите пластину, приложив давление в районе отсека аккумулятора.
Шаг 7

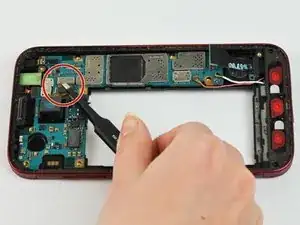

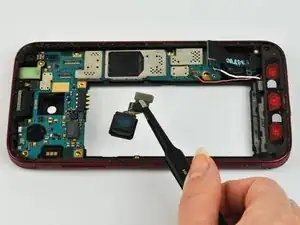

Снимите заднюю камеру с верхней части телефона, сначала отсоединив гибкий кабель от разъёма с помощью лопатки или пинцета.
Прикладывайте деликатное давление.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
