Замена материнской платы Samsung Galaxy S20

Вставьте инструмент для извлечения SIM-карты, насадку или разогнутую скрепку в отверстие лотка SIM-карты, расположенное на верхнем краю телефона рядом с пластиковой антенной вставкой.

Если Вы вставили инструмент в другое отверстие — не волнуйтесь; микрофон и уплотнитель от попадания влаги закреплены в безопасном месте.

Нажмите плотно, чтобы выдвинуть лоток.

Извлеките лоток SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM-карты обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM-карты, чтобы защитить внутренние компоненты телефона.

Отключите зарядное устройство и выключите телефон перед началом работ.

Нагрейте инструмент iOpener и приложите его к нижнему краю задней панели на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от перегрева.

Поместите присоску на заднюю панель телефона как можно ближе к центру нижнего края.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Потяните присоску с сильным и равномерным усилием, чтобы образовался зазор между задней панелью и рамкой.

Вставьте острый конец лопатки в зазор.

Из-за небольших допусков может потребоваться несколько попыток с повторным подогревом при помощи iOpener и раскрытием присоской, прежде чем получится.

Если возникают трудности с образованием зазора, дополнительно нагрейте край и попробуйте снова.

Не прикладывайте чрезмерное усилие лопаткой, чтобы не треснуло стекло задней панели.

Перемещайте лопатку туда-сюда вдоль нижнего края, чтобы прорезать клей.

Не пытайтесь разрезать клей в углах телефона, где стекло изогнуто, иначе рискуете потрескать стеклянную панель.

Оставьте лопатку в щели, чтобы клей не успел снова склеиться.

Приложите нагретый iOpener к левому краю задней панели на две минуты.

Поместите присоску на заднюю панель телефона как можно ближе к центру левого края.

Потяните присоску с сильным и равномерным усилием, чтобы образовался зазор между задней панелью и рамкой.

Вставьте острый конец лопатки в зазор.

Поскольку стекло на этом краю изогнуто, Вы не сможете вставить лопатку глубоко. Достаточно, чтобы лишь кончик лопатки оказался под краем стекла, и Вы сможете продолжить.

Из-за небольших допусков может потребоваться несколько попыток.

Если возникают трудности с образованием зазора, дополнительно нагрейте край и попробуйте снова.

Также можно попробовать добавить несколько капель изопропилового спирта высокой концентрации (более 90%) в щель, чтобы ослабить клей.

Не прикладывайте чрезмерное усилие лопаткой, чтобы не треснуло стекло задней панели.

После того как лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней панели.

Перемещайте лопатку вдоль всего левого края телефона, чтобы отсоединить клей задней панели.

Будьте осторожны при прохождении гребня на рамке возле кнопок регулировки громкости и питания — вырез в стекле может привести к его растрескиванию.

Оставьте лопатку под левым краем стекла вблизи верхнего левого угла, чтобы клей не успел снова склеиться.

Приложите нагретый iOpener к правому краю задней панели на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от перегрева.

Поместите присоску на заднюю панель телефона как можно ближе к центру правого края.

Потяните присоску с сильным и равномерным усилием, чтобы образовался зазор между задней панелью и рамкой.

Вставьте острый конец лопатки в зазор.

Как и на предыдущем краю, Вам нужно будет наклонить лопатку вниз, чтобы полностью вставить её под заднюю панель.

Проведите пластиной вдоль правого края телефона, чтобы отделить клей задней панели.

Оставьте пластину под правым краем стекла в верхней части устройства, чтобы клей не склеился повторно.

Во время этого действия задняя панель может освободить одну или обе оставшиеся пластины, и они выпадут. Если это произойдёт, отложите пластины в сторону — нижний край с этого момента не должен снова склеиться.

Нанесите нагретый iOpener на верхний край задней панели на две минуты.

Стекло в углах задней панели изогнуто и очень легко трескается. Будьте осторожны на этом этапе, чтобы не повредить заднюю панель.

Постепенно продвигайте пластину от правого края устройства вокруг правого верхнего угла.

Продолжайте разрезать клей вдоль верхнего края до самого левого верхнего угла, чтобы полностью отделить клей задней панели.

Если в какой-то момент разрезание станет затруднительным, остановитесь и повторно подогрейте участок перед продолжением.

Медленно поднимите заднюю панель. Используйте пластины для разрезания оставшегося клея.

Снимите заднюю панель.

Во время сборки:

Отличное время включить телефон и проверить все функции, прежде чем заклеивать его. Убедитесь, что телефон полностью выключен, прежде чем продолжить работу.

Удалите остатки клея пинцетом или пальцами. Подогрейте участок, если вам трудно отделить клей.

Если Вы используете индивидуально вырезанный клей, следуйте этой инструкции.

Если Вы используете двустороннюю ленту, следуйте этой инструкции.

Используйте отвёртку Phillips #00, чтобы выкрутить пять винтов длиной 4 мм, крепящих скобу материнской платы.

Во всём процессе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Используйте пинцет, чтобы аккуратно поддеть и отсоединить скобу материнской платы от пластикового среднего каркаса.

Пока не удаляйте скобу полностью, так как она всё ещё соединена с катушкой беспроводной зарядки.

Аккуратно отклейте катушку беспроводной зарядки от устройства.

Удалите катушку беспроводной зарядки.

Катушка соединяется с остальными компонентами устройства с помощью пружинных контактов, поэтому отключать какие-либо разъёмы не нужно.

При сборке сначала закрепите винтами скобу материнской платы, чтобы правильно выставить положение катушки зарядки, затем плотно прижмите остальную часть катушки, чтобы она приклеилась.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

Когда Вы отключаете такие разъёмы, будьте осторожны, чтобы не сдвинуть мелкие компоненты, установленные на поверхности платы, вокруг разъёма.

Используйте отвёртку Phillips #00, чтобы выкрутить пять винтов длиной 4 мм, крепящих динамик и нижний средний каркас.

Вставьте остриё лопатки или пинцета в выемку в левом верхнем углу среднего каркаса и подденьте его, чтобы освободить защёлки, удерживающие его на месте.

Снимите динамик и нижний средний каркас.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от дочерней платы в нижней части устройства.

Чтобы повторно подсоединить прижимные разъёмы, подобные этому, аккуратно совместите и прижмите одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не надавливайте на центр. Если разъём смещён, контакты могут согнуться, что приведёт к неисправимому повреждению.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от материнской платы.

Аккуратно отклейте и снимите основной и вспомогательный гибкие кабели.

Используйте лопатку, чтобы поддеть и отключить гибкий кабель основного дисплея от материнской платы.

Аккуратно отклейте и отогните гибкий кабель дисплея в сторону от материнской платы и аккумулятора.

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 4 мм, крепящих верхний средний каркас.

Вставьте острый конец лопатки в паз на правой стороне верхней средней рамки и подденьте её, чтобы освободить защёлки, удерживающие рамку на месте.

Снимите верхнюю среднюю рамку.

Используйте лопатку, чтобы поддеть и отключить гибкий кабель боковой кнопки от материнской платы.

Используйте пинцет, чтобы отвести кабель в сторону от материнской платы.

Подденьте и отключите гибкий кабель передней камеры от материнской платы.

Отогните кабель в сторону от материнской платы.

Подденьте и отключите кабель переднего датчика от материнской платы.

Отогните кабель в сторону от материнской платы.

Используйте крестовую отвёртку №00, чтобы выкрутить два винта, крепящих материнскую плату и модуль камеры.

Один винт длиной 4 мм

Один винт длиной 3 мм

Вставьте плоский конец лопатки в нижний левый угол сборки материнской платы и подденьте её, чтобы отсоединить от корпуса телефона.

Снимите сборку материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём широкоугольной камеры от материнской платы.

Снимите модуль широкоугольной камеры.

Модуль слегка закреплён на рамке других камер с помощью небольшого выступа, но его можно легко освободить, слегка покачивая.

Используйте лопатку, чтобы поддеть и отключить разъём телефото- и широкоугольной камер от материнской платы.

Снимите оставшийся модуль задней камеры.

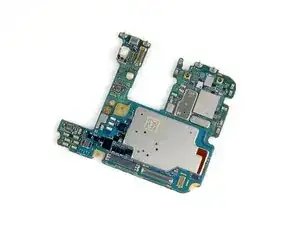

Осталась только материнская плата.
