Замена модуля фронтальной камеры Samsung Galaxy S20

Перед началом отключите телефон и полностью выключите питание.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснут, покрытие его слоем прозрачной паковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Тяните присоску сильной и равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острый конец медиатора или лопатки в зазор.

Из‑за плотных допусков может потребоваться несколько попыток с повторным нагревом iOpener и отделением с помощью присоски, прежде чем получится.

Если у Вас не получается создать зазор, нагрейте край сильнее и попробуйте снова.

Не прикладывайте чрезмерную силу медиатором — Вы рискуете треснуть заднюю стеклянную панель.

Проводите медиатором взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей вблизи углов телефона, где стекло изогнуто — Вы рискуете треснуть стеклянную панель.

Оставьте медиатор в зазоре, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Тяните присоску сильной и равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острый конец медиатора в зазор.

Поскольку стекло на этом краю изогнуто, Вы не сможете вставить медиатор очень глубоко. Пока самая тонкая часть медиатора оказывается под краем стекла, Вы сможете продолжать.

Из‑за плотных допусков может потребоваться несколько попыток.

Если у Вас не получается создать зазор, нагрейте край сильнее и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу медиатором — Вы рискуете треснуть заднюю стеклянную панель.

Как только медиатор окажется под краем стекла, опустите его вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проводите медиатором вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при прохождении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле может сделать его более подверженным трещинам.

Оставьте медиатор под левым краем стекла возле верхнего левого угла, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Тяните присоску сильной и равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острый конец медиатора в зазор.

Как и с предыдущим краем, потребуется наклонить медиатор вниз, чтобы полностью ввести его под заднюю крышку.

Проводите медиатором вдоль всего правого края телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под правым краем стекла возле верхней части устройства, чтобы клей не склеился снова.

В процессе задняя крышка может освободить один или оба других медиатора и позволить им выпасть. В этом случае отложите медиатор(ы) в сторону — нижний край с этого момента не должен повторно склеиться.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло у углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно сдвигайте медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать вдоль верхнего края до самого верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание станет затруднительным, прекратите и повторно подогрейте перед продолжением.

Медленно поднимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях разъединения клея примените тепло.

Если вы используете клеи, вырезанные по форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить пять винтов длиной 4 мм, удерживающих кронштейн материнской платы.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был извлечён.

Используйте пинцет, чтобы аккуратно потянуть вверх и отщёлкнуть кронштейн материнской платы от пластикового срединного каркаса.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Аккуратно отделите катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

Катушка соединена с остальной частью устройства через пружинные контакты, поэтому нет необходимости отключать какие‑либо разъёмы.

При сборке сначала закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку зарядки, затем плотно прижмите оставшуюся часть катушки, чтобы она приклеилась.

Используйте лопаточку, чтобы поддеть и отключить разъём батареи.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 4 мм, удерживающие верхнюю среднюю рамку.

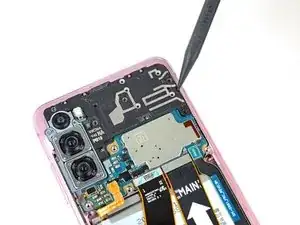

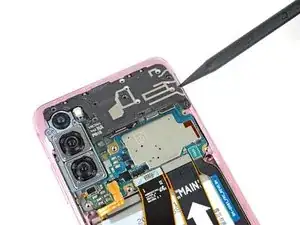

Вставьте заострённый конец лопаточки в выемку на правой стороне верхней срединной рамки и подденьте вверх, чтобы освободить защёлки, удерживающие её на месте.

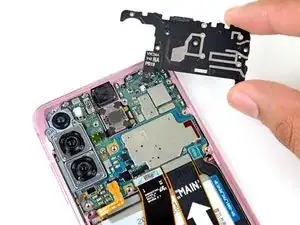

Снимите верхнюю срединную рамку.

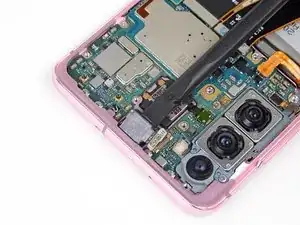

Используйте лопаточку, чтобы поддеть и отключить шлейф фронтальной камеры от материнской платы.

Чтобы снова подключить подобные нажимные разъёмы, аккуратно выровняйте и нажмите с одного края до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

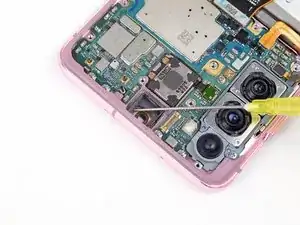

Нанесите изопропиловый спирт высокой концентрации (более 90%) на зазоры вокруг модуля фронтальной камеры, чтобы размягчить клей, закрепляющий его на месте.

Дайте спирту 1–2 минуты для проникновения в клей.

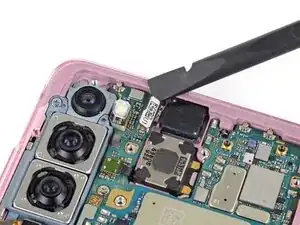

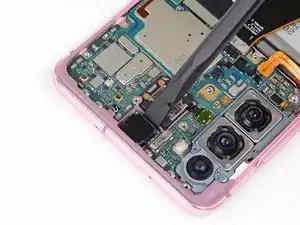

Используйте плоский конец лопаточки, чтобы поддеть нижний край модуля фронтальной камеры.

Модуль камеры сильно приклеен резиновым клеем. Если он не поддаётся даже после обработки спиртом, возможно, потребуется разрезать клей канцелярским или универсальным ножом, чтобы освободить модуль, иначе вы рискуете повредить его при снятии.

Возможно поднять только внутренний сенсор и аппаратную часть модуля без его пластикового корпуса, что может повредить модуль. Если вы заменяете модуль, это не является проблемой, и следующие шаги опишут, как отдельно снять пластиковый корпус.

Если необходимо сохранить работоспособность модуля камеры, вы можете попытаться вернуть сенсор и аппаратную часть в пластиковый корпус перед резкой и поддеванием снова, либо перейти к следующему шагу и вернуть сенсор на место после удаления корпуса отдельно.

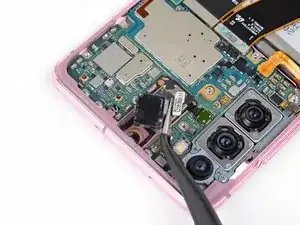

Снимите модуль фронтальной камеры.

Возможно повторное использование существующего клея модуля камеры при сборке, но если требуется замена, можно использовать предварительно вырезанную клеевую пластину.

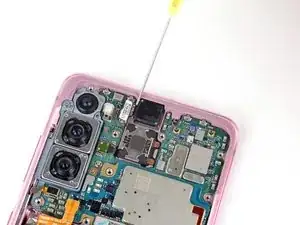

Если вы сняли внутренние компоненты модуля камеры без его пластикового корпуса, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) по краям корпуса, чтобы размягчить клей, фиксирующий его на месте.

Дайте спирту 1–2 минуты для проникновения в клей.

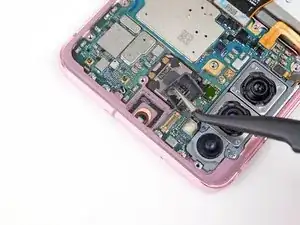

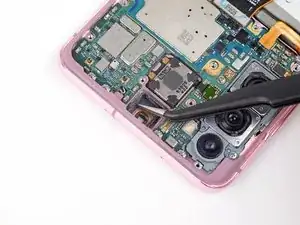

Используйте пинцет, чтобы снять пластиковый корпус камеры.
