Замена аккумулятора Samsung Galaxy S25 Edge

Разрядите аккумулятор телефона ниже 25% перед началом этой операции. Заряженный литий‑ионный аккумулятор может загореться при случайном повреждении.

Полностью выключите телефон и отключите все кабели.

Задняя крышка закреплена мягким клеем. Нагрев размягчит клей, что облегчит разъединение.

Нагрейте iOpener и положите его на нижний край задней крышки на две минуты, чтобы размягчить клей.

Альтернативно можно использовать фен, тепловую пушку или горячую пластину для нагрева крышки.

Установите присоску ближе к центру нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно потяните присоску вверх, пока между крышкой и рамкой не появится зазор.

Вставьте кончик пластикового медиатора в образовавшийся зазор.

Задняя крышка закреплена клеем по периметру рамки. Используйте это изображение как ориентир при разъединении клея.

При отделении клея на левых и правых кромках не вставляйте медиатор глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и соединительный кабель.

Если клеевой шов трудно отделяется, примените дополнительный нагрев и повторите попытку.

Проведите медиатором вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Продолжайте проводить медиатором по всему периметру задней крышки, чтобы отделить оставшийся клей.

Не забывайте не вставлять медиатор слишком глубоко под длинные левые и правые края.

Снимите заднюю крышку.

Если возникают трудности, проверьте периметр на наличие оставшегося клея и используйте медиатор для его отделения.

При сборке:

Это хорошая возможность включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Проверьте задние камеры на наличие пятен и при необходимости аккуратно протрите их чистой безворсовой тканью.

Клей для замены задней крышки будет нанесён либо на рамку, либо на крышку. Используйте вырезы и контуры, чтобы определить, где он лучше выравнивается. Если он совпадает с задней крышкой, следуйте этому руководству. Если он совпадает с рамкой, используйте это руководство.

Используйте наконечник медиатора, чтобы поддеть и отключить нажимной разъём сборки беспроводной зарядки с его верхнего края.

Забраться медиатором под разъём может быть трудно. Если возникают трудности, попробуйте вместо него использовать кончик медиатора‑пика.

На протяжении всей разборки отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Отверткой Phillips снимите одиннадцать винтов длиной 2.8 мм, фиксирующих сборку беспроводной зарядки и громкоговорителя.

Катушка беспроводной зарядки соединена с громкоговорителем тонкой лентой. Для избежания повреждений проще снять катушку и громкоговоритель вместе одним узлом.

Используйте наклонные пинцеты, чтобы поддеть и отщелкнуть громкоговоритель за вырез на его левой кромке.

При сборке плотно прижмите по периметру громкоговорителя, чтобы защёлки вошли в зацепление.

Возьмите сборку беспроводной зарядки и громкоговорителя двумя руками и снимите её.

Каждый нажимной разъём имеет соответствующую золотую стрелку на плате, показывающую правильное место для поддевания — удобно! Поддевание не в том месте может повредить хрупкие компоненты, установленные на поверхности платы.

Используйте наконечник медиатора, чтобы поддеть и отключить нажимной разъём аккумулятора.

Используйте остриё лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля USB‑C (отмечен MAIN) от логической платы.

Используйте остриё лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля USB‑C (отмечен SUB) от вспомогательной платы.

Используйте крестообразную отвёртку, чтобы выкрутить два винта длиной 2,3 мм, фиксирующих порт USB‑C.

Слабый клей фиксирует кабель порта USB‑C на вспомогательной плате, рядом с белой секцией ниже текста SUB.

Приложите нагретый iOpener к кабелю USB‑C на две минуты, чтобы размягчить клей.

В качестве альтернативы вы можете использовать фен или тепловую пушку, чтобы слегка прогреть кабель.

Будьте осторожны, чтобы не смять и не порвать кабель USB‑C на этом шаге.

Используйте пальцы, чтобы аккуратно отслоить кабель USB‑C от вспомогательной платы.

Вставьте остриё лопатки в одно из отверстий для винтов порта USB‑C и оттолкните порт от нижнего края телефона.

При необходимости попеременно применяйте усилие через разные отверстия для винтов, пока порт полностью не выйдет из гнезда.

Схватите порт USB‑C за кабель и извлеките его.

Используйте остриё лопатки, чтобы поддеть и отсоединить нажимной разъём межсоединительного кабеля (отмечен M) от логической платы.

Используйте остриё лопатки, чтобы поддеть и отсоединить нажимной разъём межсоединительного кабеля (отмечен S) от вспомогательной платы.

Снимите межсоединительный кабель.

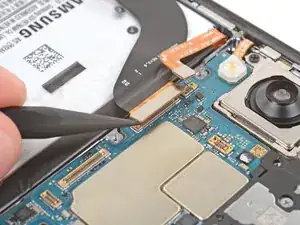

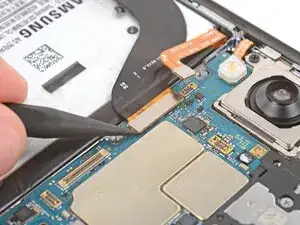

Используйте остриё лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля экрана.

Будьте осторожны, чтобы не смять и не порвать кабель экрана на этом шаге.

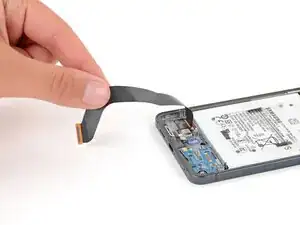

Аккуратно отведите кабель экрана в сторону от аккумулятора.

Будьте очень осторожны, чтобы не проткнуть и не повредить аккумулятор — он может протечь опасными химикатами или загореться. Не используйте острые или металлические инструменты.

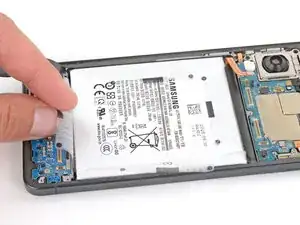

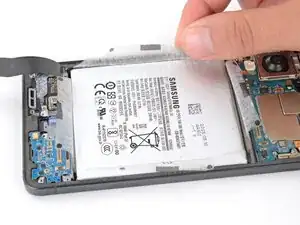

Используйте пальцы, чтобы полностью оторвать четыре пластиковые язычка от кромок аккумулятора, начиная с чёрных круглых стрелок.

Если возникают трудности, используйте кончик лезвия для вскрытия, чтобы аккуратно приподнять язычок, пока вы не сможете захватить его пальцами.

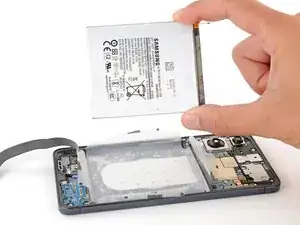

Используйте пальцы, чтобы снять аккумулятор.

Если аккумулятор кажется застрявшим, не пытайтесь вытащить его силой. Проверьте, что все пластиковые язычки полностью отведены. Когда они освобождены, аккумулятор легко поднимется.
