Замена передней камеры Motorola Moto Z Play

Перед началом работы выключите телефон.

По возможности разрядите аккумулятор перед разборкой. При заряженной батарее повышается риск возникновения опасного теплового события, если аккумулятор перегреется или будет повреждён во время ремонта.

Если дисплей треснул, полностью заклейте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

Подготовьте iOpener и нагрейте переднюю часть телефона вдоль его левого края около двух минут или до тех пор, пока она не станет слегка горячей на ощупь. Это поможет размягчить клей, фиксирующий дисплей.

Возможно, потребуется несколько раз повторно нагревать и использовать iOpener, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Для нагрева можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от высокой температуры.

В следующих шагах Вы отделите сборку дисплея от корпуса Moto Z Play.

Для наглядности рассмотрите первое изображение, на котором показана задняя часть снятой сборки дисплея (справа) после её удаления с телефона (слева).

Если Вы планируете повторно использовать сборку дисплея, обращайте особое внимание на боковые края. При разрезании клея в этом месте не вставляйте инструмент глубже чем на 2 мм, иначе он может задеть панель дисплея и повредить её.

Игральные карты — более безопасный, но значительно более медленный инструмент для поддевания. Мягкие бумажные карты с меньшей вероятностью повредят панель дисплея, что особенно важно при повторном использовании.

Установите присоску на дисплей вблизи середины левого края.

Тянув за присоску с умеренным, но постоянным усилием, создайте небольшой зазор между передней панелью и задней крышкой.

Если экран треснул, присоска может не прилипнуть. Попробуйте приподнять панель с помощью прочной ленты, либо приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить.

Это может потребовать значительных усилий, но Вам нужно создать лишь небольшой зазор, достаточный для вставки инструмента.

Если возникнут трудности, дополнительно нагрейте телефон, чтобы ещё больше размягчить клей, и повторите попытку. Клей быстро остывает, поэтому его, возможно, придётся подогревать повторно.

Вставьте открывалку (или игральную карту) в зазор, который Вы образовали под дисплеем.

Протяните инструмент вдоль всего левого края телефона, чтобы разрезать клей, фиксирующий дисплей.

Нагрейте переднюю часть телефона между дисплеем и нижним краем, чтобы размягчить клей снизу.

Разрежьте клей под нижней рамкой, будьте осторожны, чтобы не повредить датчик отпечатков пальцев.

Проскальзывайте или перекатывайте инструмент мимо нижнего края датчика отпечатков и продолжайте движение дальше. Не поддевайте непосредственно под датчиком.

Если Вы планируете повторно использовать дисплей, не режьте и не поддевайте панель дисплея. Используйте изображение для определения приклеенных участков и избегайте панели дисплея (обозначена красным цветом).

Продолжайте отделять клей под остальной частью нижней рамки.

Нагрейте правый край телефона, чтобы размягчить клей, фиксирующий правый край дисплея.

Протяните инструмент вдоль правого края телефона, чтобы отделить клей, фиксирующий дисплей.

Нагрейте переднюю часть телефона между дисплеем и верхним краем.

Вставьте инструмент в правом верхнем углу телефона и начните протягивать его под верхней рамкой, разрезая клей.

Как и ранее, если Вы планируете повторно использовать дисплей, не вставляйте инструмент слишком глубоко — он не должен касаться панели дисплея.

Когда инструмент только пройдёт мимо левого края динамика для разговоров, остановитесь.

Проскальзывайте или перекатывайте инструмент над вспышкой фронтальной камеры, чтобы не повредить её.

Если дисплей по-прежнему держится, повторно нагревайте и разрезайте клей по мере необходимости.

Поднимите дисплей с левого края и раскройте его, отводя в сторону от телефона.

Удерживая дисплей открытым, используйте острый конец лопатки, чтобы поддеть фиксирующую пластину шлейфа кабеля сканера отпечатков пальцев на разъёме ZIF.

На противоположном конце телефона используйте лопатку, чтобы открыть фиксирующую пластину разъёма шлейфа дисплея.

Аккуратно потяните шлейф сканера отпечатков пальцев, чтобы выдвинуть его из разъёма и отсоединить от материнской платы.

Аккуратно потяните шлейф дисплея, чтобы выдвинуть его из разъёма на материнской плате.

Снимите сборку дисплея.

Извлеките карту SIM, плотно нажав инструментом для извлечения SIM-карт диаметром 0,8 мм в отверстие для извлечения на верхнем левом краю телефона, пока лоток SIM не выйдет из корпуса.

Полностью извлеките карту SIM из устройства.

Выкрутите шесть винтов длиной 3 мм с головкой T3 с крышки камеры в верхней части телефона.

Подденьте крышку камеры инструментом, чтобы освободить защёлки крышки камеры.

Переверните материнскую плату.

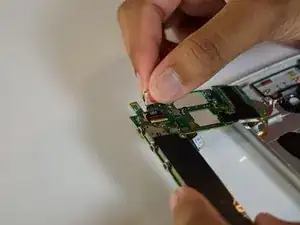

Снимите фронтальную камеру, аккуратно вытянув ленточный кабель камеры из разъёма на материнской плате.
