Замена дигитайзера Motorola Moto Z Force Droid

Приложите нагретый iOpener к нижней стеклянной панели на задней стороне телефона на пять минут.

Панель очень упрямая, и возможно вам потребуется повторно нагреть и приложить iOpener несколько раз, чтобы панель достаточно прогрелась. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенная батарея чувствительны к теплу.

Вставьте медиатор для вскрытия в небольшой зазор между задней крышкой и стеклянной панелью.

Зазор между панелью и рамкой очень узкий, поэтому может помочь покачивание или скольжение медиатора взад-вперёд при его вдавливании в зазор. В качестве альтернативы можно использовать тонкое лезвие или металлический рычаг, чтобы приподнять панель перед тем, как продолжить поддевание медиатором, но действуйте медленно и аккуратно, чтобы не повредить стекло.

Если у вас возникают трудности с вставкой медиатора, вернитесь шаг назад и дополнительно нагрейте панель. Ослабление клея требует значительного нагрева, но избегайте нагрева середины телефона, где находится аккумулятор.

Несколько капель изопропилового спирта высокой концентрации (не менее 90%), нанесённые на края панели, также могут помочь ослабить клей.

Не поднимайте панель над разъёмом зарядки. Он обрамлён пластиком, который может быть повреждён при поддевании.

С кончиком медиатора под стеклянной панелью аккуратно подденьте вверх, чтобы слегка разложить заднюю крышку и панель.

Просуньте медиатор между панелью и задней крышкой.

Проведите медиатор вдоль всей длины панели, чтобы разрезать клей, который прикрепляет её к задней крышке.

Используйте медиатор, чтобы аккуратно поддеть стеклянную панель.

Снимите стеклянную панель.

Повторите предыдущие четыре шага нагрева и снятия для верхней стеклянной панели.

При сборке удалите остатки клея с панелей и задней крышки. Затем очистите эти участки изопропиловым спиртом высокой концентрации (более 90%) и безворсовой салфеткой. Это обеспечит надёжное приклеивание панелей.

Установите панели обратно с помощью предварительно вырезанной клейкой ленты или двустороннего скотча.

Удалите шесть винтов T3 Torx длиной 4 мм, удерживающих сборку дисплея.

Вставьте кончик лопатки в отверстие в правом нижнем углу задней крышки.

Вдавите лопатку в отверстие, чтобы отделить дисплей от задней крышки.

Используйте палец, чтобы удерживать зазор между сборкой дисплея и задней крышкой, пока вы извлекаете лопатку.

Заново вставьте плоский конец лопатки в зазор между сборкой дисплея и задней крышкой.

Проведите лопатку вдоль боковой стороны телефона, пока не дойдёте до защёлки, фиксирующей дисплей к задней крышке.

Когда лопатка окажется рядом с защёлкой, аккуратно поверните лопатку, чтобы отжать дисплей от задней крышки и освободить защёлку.

Повторите процесс отделения и поддевания для другой стороны телефона.

На каждой стороне телефона по одной защёлке — убедитесь, что обе освобождены, прежде чем продолжать.

Осторожно: не отделяйте нижний край дисплея более чем на 0,5 дюйма (13 мм) от задней крышки. Шлейф дисплея всё ещё подключён и может быть повреждён, если нижняя часть телефона будет открыта слишком широко.

Наклоните верхний правый угол дисплея вниз, чтобы освободить одну из защёлок, фиксирующих верх дисплея.

Затем наклоните вниз другой угол, чтобы освободить вторую защёлку.

Шлейф дисплея всё ещё подключён и может быть повреждён при чрезмерном перемещении дисплея. Наклоняйте дисплей аккуратно и прекратите, если почувствуете сильное сопротивление.

Поднимите правый край дисплея, чтобы открыть телефон как книгу, не более чем на 45°.

Аккуратно приподнимите дисплей настолько, чтобы защёлка отошла от кромки задней крышки, сохраняя угол 45°.

Положите дисплей на стол позади телефона и откройте до 90°, чтобы получить доступ к шлейфу дисплея.

Используйте плоский конец лопатки, чтобы поднять разъем кабеля дисплея из гнезда.

Поддевать нужно только сам разъем дисплея, а не гнездо на материнской плате.

На этом этапе при обратной сборке после подключения дисплея включите телефон и убедитесь, что дисплей работает корректно. Если всё в порядке, выключите телефон и продолжайте сборку.

Если дисплей не работает, проверьте правильность сборки и чистоту разъемов. Для дальнейшего устранения неполадок посетите наш форум ответов.

Снимите дисплей.

При обратной сборке, если вы хотите заменить клеевые полосы дисплея, сначала соскребите лопаткой весь старый клей и очистите область склеивания тканью без ворса, смоченной изопропиловым спиртом высокой концентрации (не менее 90%).

Нанесите тонкую ленту с высокой адгезией, например Tesa 61395 толщиной 1 мм, или полоску из заранее вырезанной клеевой карточки там, где был старый клей.

Если вы устанавливаете новый модуль дисплея, обратите внимание на расположение клея на оригинальном модуле и нанесите клей в тех же местах на новом модуле.

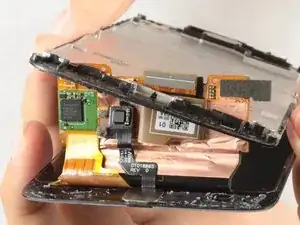

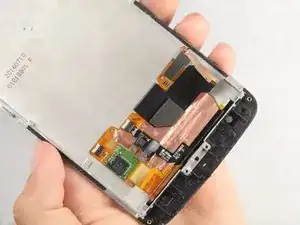

Возьмите переднюю сборку.

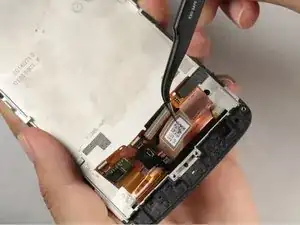

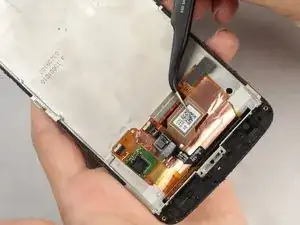

Снимите медную ленту с помощью пинцета.

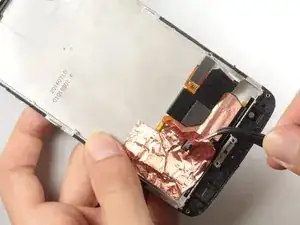

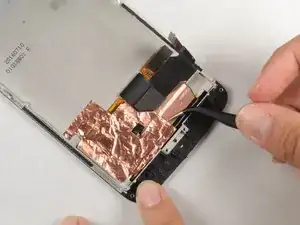

Поднимите проводку дигитайзера пинцетом, но не вытягивайте проводку.

Не используйте строительный фен для снятия ленты.

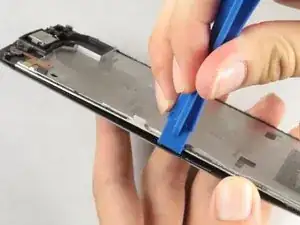

Начните отделять передний экран от металлической пластины с помощью пластиковой лопатки для вскрытия.

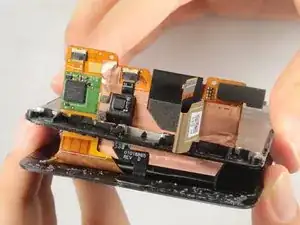

Осторожно сложите дигитайзер так, чтобы он оказался посередине монтажной пластины проводки.

Аккуратно оттяните металлическую пластину от дигитайзера в лёгком противоходном (против часовой стрелки) направлении, чтобы не повредить монтажную пластину проводки.
