Замена фронтальной камеры Motorola Moto Z2 Force

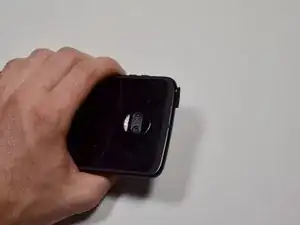

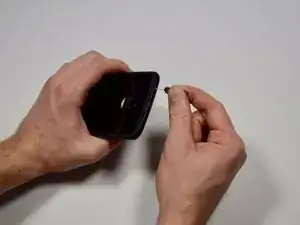

Вставьте наконечник инструмента для извлечения SIM-карты в отверстие фиксатора SIM-карты в верхней части телефона.

Нажмите на инструмент для извлечения SIM-карты, пока лоток SIM-карты слегка не выйдет из устройства.

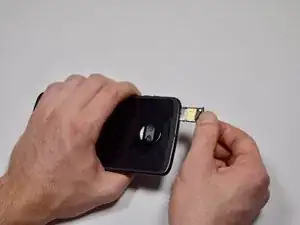

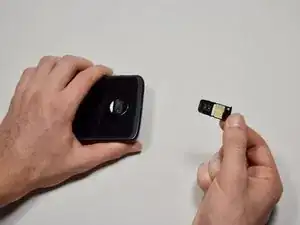

Удалите лоток SIM-карты из телефона.

При отделении боковин сборки экрана от корпуса устройства вам нужно будет освободить пять металлических защёлок, фиксирующих её на месте.

Три из этих защёлок расположены на левой стороне устройства, и две — на правой стороне.

Вам нужно будет обойти эти защёлки открывающей лопаткой, чтобы полностью освободить их.

Вы можете осторожно поддеть лопаткой вокруг этих защёлок или оставить лопатку с одной стороны защёлки, одновременно поддевая другую сторону другой лопаткой.

Вставьте джимми или другой металлический инструмент между правой стороной пластикового дисплея и металлической рамой, рядом с боковыми кнопками телефона.

Это может потребовать значительной силы. Вставляйте инструмент как можно глубже в зазор, при этом избегая царапин по корпусу устройства.

Наклоните джимми вниз, продолжая вталкивать его глубже в зазор, чтобы приподнять правую сторону сборки экрана.

Поскольку поверх дисплея находится гибкая панель и она закреплена лишь небольшим количеством клея, вы можете приподнять только сам дисплей, а не всю сборку. Если это произойдёт, извлеките инструмент и попробуйте снова, в этот раз применив больше вертикального усилия, чтобы попасть под всю сборку.

Убедитесь, что инструмент находится за всей сборкой экрана, а не только за дисплеем. При правильном выполнении вы должны увидеть, как тонкая серебристая металлическая средняя рамка поднимается вместе с пластиковым дисплеем (как на фото).

С оставленным джимми вставьте открывающую лопатку под серебристую среднюю рамку поверх джимми в том же месте.

Удалите джимми.

Проведите лопаткой вдоль правой стороны устройства, чтобы освободить защёлки и клей, фиксирующие сборку экрана.

При отделении нижней части правого края вы должны наткнуться на две металлические защёлки, упомянутые ранее. Если вы не видите и не чувствуете эти защёлки, вы отделяете только верхнюю половину сборки! В этом случае прижмите экран обратно и начните процесс снятия экрана заново.

Как только правый край сборки экрана отделён, проведите лопаткой вокруг нижнего правого угла устройства так, чтобы она оказалась под нижним краем сборки.

Проведите инструментом вдоль всего нижнего края телефона, чтобы разрезать клей, фиксирующий сборку экрана, и освободить пластиковые защёлки.

Эти пластиковые защёлки должны отстёгиваться гораздо легче, чем металлические, которые вы освобождали ранее.

Оставьте инструмент под нижним краем сборки экрана, чтобы он не прилегал снова к раме. Продолжайте следующий шаг, взяв новый инструмент.

При отделении левой стороны сборки экрана следите, чтобы не зацепить кабель дисплея, расположенный на левой кромке рядом с нижней частью дисплея.

Вставьте ещё одну открывающую лопатку под нижний край сборки экрана и проведите её вокруг нижнего левого угла устройства так, чтобы она оказалась под левой кромкой сборки.

Проведите инструментом вдоль всей левой стороны телефона, чтобы отделить металлические защёлки и клей, фиксирующие сборку экрана.

Как и ранее, убедитесь, что вы отделяете всю сборку, идентифицируя три металлические защёлки на правой стороне устройства.

Проведите инструментом вокруг верхнего края сборки экрана и разрежьте клей по всей его длине.

Не вставляйте инструмент более чем примерно на 4 мм за край дисплея, чтобы не повредить передний блок датчиков.

В верхней части, немного дальше от надрезанных 4 мм, экранный модуль закреплён двумя большими участками клея.

Массив фронтальных датчиков и его кабель окружают правый участок клея сверху и справа, поэтому поддевание или разрезание сверху или справа может повредить кабель. В следующих шагах описано, как отделить клей от левого края.

Нанесите небольшое количество изопропилового спирта высокой концентрации (>90%) под левый край экранного модуля, ближе к верхней части устройства.

Установите устройство вертикально на правый бок и оставьте на ~5 минут, чтобы спирт проник в клей и ослабил его.

Вставьте монтажную лопатку как можно глубже под верхний левый угол экранного модуля, чтобы перерезать левый участок клея.

Медленно и аккуратно подденьте плоским концом медиатора (лопатки) левый край экранного модуля. Постепенно вставляйте глубже, чтобы приподнять верхний край модуля и освободить правый участок клея.

Добавляйте изопропиловый спирт по мере необходимости, но не используйте слишком много — это может растворить другие клеевые соединения в устройстве, которые желательно сохранить. Дайте дополнительному спирту время проникнуть в клей перед продолжением работы.

Поднимайте модуль лишь настолько, чтобы можно было провести лопаткой под него и освободить клей. Модуль всё ещё прикреплён шлейфом дисплея, и чрезмерное отгибание левой стороны вверх может его повредить.

Поднимите экранный модуль с правого края и откиньте в сторону. Он всё ещё прикреплён к корпусу телефона в нижнем левом углу, поэтому пока полностью не снимайте его.

Если модуль по-прежнему приклеен, при необходимости повторно перережьте клей.

Используйте пинцет, чтобы снять чёрный кусочек ленты, закрывающий разъём аккумулятора.

Старайтесь сохранить этот кусочек ленты целым и сохранить его для повторной сборки.

Подденьте защёлку на ZIF-разъёме шлейфа дисплея с помощью медиатора.

С помощью пинцета вытащите шлейф дисплея из разъёма.

Снимите экранный модуль.

При сборке убедитесь, что подключили дисплей, включили устройство и проверили всю функциональность до окончательного закрытия и герметизации корпуса.

При повторной сборке на этом этапе замените клей по краям дисплея, если вы повторно используете экранный модуль.

После закрытия устройства положите сверху что-то тяжёлое, например учебник или два, на 30–60 минут. Это обеспечит прочное клеевое соединение.

С помощью пинцета снимите две чёрные полоски ленты, фиксирующие аккумулятор.

Старайтесь сохранить эти кусочки ленты целыми для повторного использования.

Хотя это не критично, эта лента помогает рассеивать тепло от аккумулятора. Они не приклеятся обратно сами по себе, но если лента всё ещё в основном целая, при сборке приклейте её обратно с помощью клея.

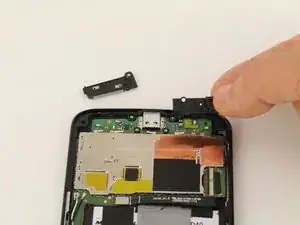

С помощью монтажной лопатки подденьте маленькую чёрную планку, накрывающую разъём аккумулятора. Она закреплена небольшим количеством клея.

Снимите планку пинцетом или пальцами.

Используйте медиатор, чтобы поддеть и отключить разъём аккумулятора.

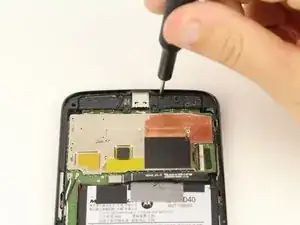

Выверните три винта T4 длиной 1,7 мм, крепящие динамик.

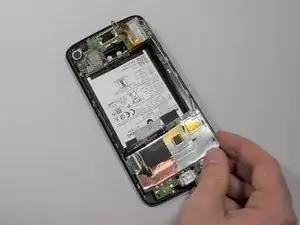

Используйте нейлоновую лопатку, чтобы приподнять и вынуть динамик из корпуса телефона.

Вставьте плоский конец нейлоновой лопатки со стороны тыловой камеры, ближайшей к аккумулятору.

Подпирайте камеру, нажимая на лопатку, пока камера не приподнимется.

Вставьте плоский конец нейлоновой лопатки под чёрную защёлку.

Разблокируйте шлейф, подтянув защёлку вверх нейлоновой лопаткой.

Отсоедините тыловую камеру от платы, осторожно потянув в сторону нижней части телефона.

С помощью медиатора поднимите фиксатор на ZIF-разъёме, соединяющем шлейф с управляющими кнопками.

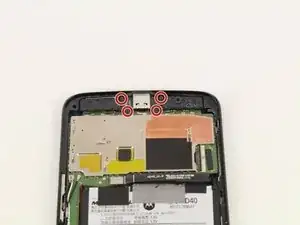

Отверните четыре винта T4 диаметром 1,8 мм на динамиках и снимите их с платы.

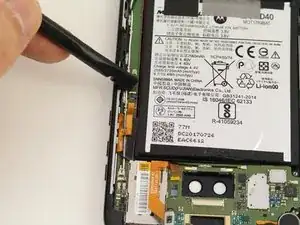

Вставьте плоский конец нейлоновой лопатки под край телефона вблизи камеры.

Осторожно подденьте плату, пока она не приподнимется настолько, чтобы можно было поместить палец между ней и корпусом.

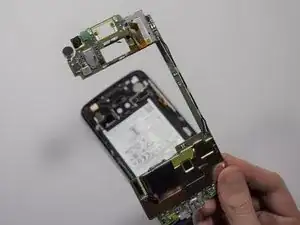

Пальцами аккуратно приподнимите оставшуюся часть платы от корпуса.

При полном снятии платы пальцами будьте предельно осторожны, так как плату легко повредить.

Переверните плату.

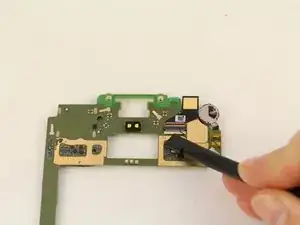

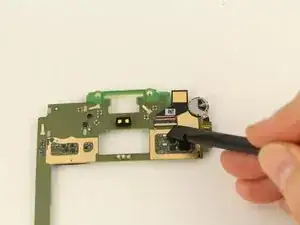

Используйте чёрную нейлоновую лопатку, чтобы приподнять белую задвижку ZIF-разъёма в верхнем правом углу.

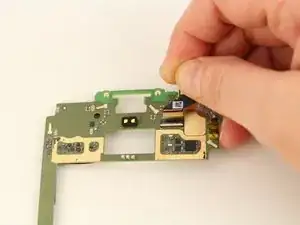

Вытащите фронтальную камеру из ZIF-разъёма и отведите её от платы.
