Замена аккумулятора Motorola Moto Z Play

Перед началом отключите телефон.

По возможности разрядите аккумулятор перед разборкой. При заряженном аккумуляторе повышается риск опасного теплового происшествия, если аккумулятор перегреется или будет повреждён во время ремонта.

Если дисплей треснул, полностью заклейте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

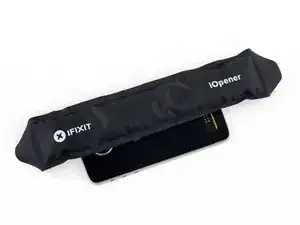

Подготовьте iOpener и нагрейте переднюю часть телефона вдоль левого края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения. Это поможет размягчить клей, фиксирующий дисплей.

Возможно, придётся несколько раз повторно разогревать и прикладывать iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — и дисплей, и внутренний аккумулятор чувствительны к нагреву.

На следующих шагах вы отделите сборку дисплея от корпуса Moto Z Play.

Для ориентира смотрите первое изображение, показывающее заднюю сторону сборки дисплея (справа) после её снятия с телефона (слева).

Если вы планируете повторно использовать сборку дисплея, уделяйте особое внимание боковым кромкам. При прорезании клея в этой области вы должны вставлять инструмент менее чем на 2 мм, иначе он может коснуться панели дисплея и повредить её.

Игральные карты — более безопасный, но гораздо более медленный рычажный инструмент. Мягкая бумага карт с меньшей вероятностью повредит панель дисплея, что важно, если вы планируете её повторно использовать.

Прикрепите присоску к дисплею, ближе к центру левого края.

Тяните присоску вверх с уверенным, постоянным усилием, чтобы создать небольшой зазор между фронтальной панелью и задним корпусом.

Если экран треснул, присоска может не держаться. Попробуйте поднять его сильной лентой или приклейте присоску суперклеем и дождитесь её полного высыхания, чтобы продолжить работу.

Для открытия зазора может потребоваться значительное усилие, но вам нужно лишь создать очень небольшой зазор, чтобы вставить инструмент.

Если возникают трудности, примените дополнительный нагрев, чтобы ещё сильнее размягчить клей, и попробуйте снова. Клей остывает очень быстро, поэтому может потребоваться многократный разогрев.

Вставьте открывающий медиатор (или игральную карту) в зазор за дисплеем, который вы открыли.

Проведите инструмент вдоль всего левого края телефона, чтобы разрезать клей, фиксирующий дисплей.

Нагрейте переднюю часть телефона между дисплеем и нижним краем, чтобы размягчить клей под ним.

Прорежьте клей под нижней рамкой, осторожно, чтобы не повредить датчик отпечатков пальцев.

Проведите или прокатите инструмент мимо нижнего края датчика отпечатков и продолжайте к другой стороне. Не поддёргивайте непосредственно под датчиком.

Если вы планируете повторно использовать дисплей, будьте осторожны, чтобы не прорезать и не поддеть панель дисплея. Смотрите это изображение, чтобы помочь определить области с клеем, избегая панели дисплея (выделено красным).

Продолжайте отделять клей под остальной частью нижней рамки.

Нагрейте правый край телефона, чтобы размягчить клей, фиксирующий правый край дисплея.

Проведите инструмент вдоль правого края телефона, чтобы отделить клей, фиксирующий дисплей.

Нагрейте переднюю часть телефона между дисплеем и верхним краем.

Вставьте инструмент в правом верхнем углу телефона и начните проводить им под верхней рамкой, чтобы отделить клей.

Как и прежде, если хотите повторно использовать дисплей, не вставляйте инструмент настолько глубоко, чтобы коснуться панели дисплея.

Когда ваш инструмент только что пройдет левый край верхнего динамика, остановитесь.

Проведите или прокатите инструмент над вспышкой модуля для фронтальной камеры, чтобы не повредить её.

Если дисплей остаётся приклеенным, снова прогрейте и повторно разрежьте клей по мере необходимости.

Поднимите дисплей за левый край и распахните его в сторону от телефона.

Держав дисплей открытым, используйте кончик лопатки, чтобы поддеть фиксирующий язычок на ZIF-разъёме кабеля датчика отпечатков.

На противоположном конце телефона используйте лопатку, чтобы откинуть фиксирующий язычок на разъёме кабеля дисплея.

Осторожно потяните кабель датчика отпечатков, чтобы вынуть его из гнезда и отключить от материнской платы.

Осторожно потяните кабель дисплея, чтобы вынуть его из гнезда на материнской плате.

Снимите сборку дисплея.

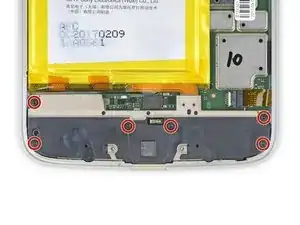

Используйте отвёртку T3 Torx, чтобы выкрутить шесть винтов длиной 3,2 мм, фиксирующих нижнюю крышку.

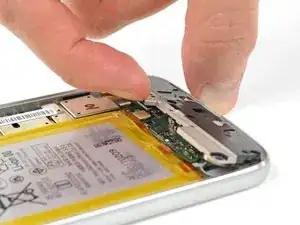

Подденьте и снимите нижнюю крышку.

Если вы используете инструмент, не подавайте рычагом на аккумулятор или материнскую плату.

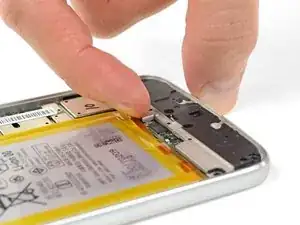

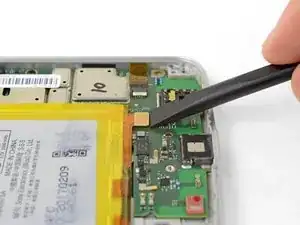

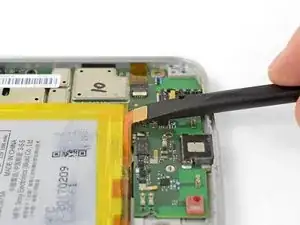

Используйте лопатку, чтобы отключить аккумулятор, поддев его разъём вертикально вверх от материнской платы.

Аккумулятор сильно приклеен.

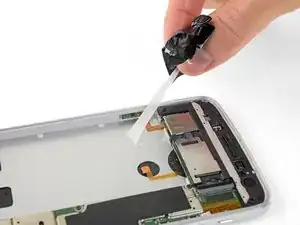

Отлейте вверх чёрную вытягивающую ленту в верхнем крае аккумулятора и медленно тяните её от аккумулятора под углом примерно 45 градусов, чтобы освободить подложенные клейкие ленты с функцией растягивающегося съёма.

Если клейкие ленты порваны или чёрная вытягивающая лента отсутствует, аккумулятор всё ещё можно снять с помощью нагрева и/или изопропилового спирта для ослабления клея.

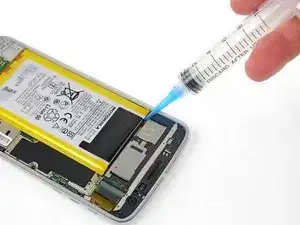

Нанесите немного изопропилового спирта высокой концентрации (>90%) под каждый угол батареи и дайте ему проникнуть несколько минут, чтобы ослабить клей.

В качестве альтернативы, приложите свеженагретый iOpener к тыльной стороне телефона непосредственно за аккумулятором на две минуты, чтобы помочь размягчить клей. Повторно прогревайте и переapply iOpener по мере необходимости.

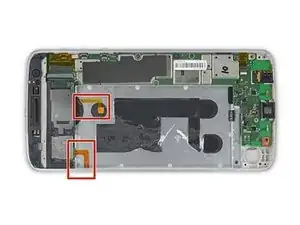

При использовании инструментов для поддёма аккумулятора будьте осторожны, чтобы не повредить два оранжевых гибких кабеля, скрытые под верхним краем аккумулятора.

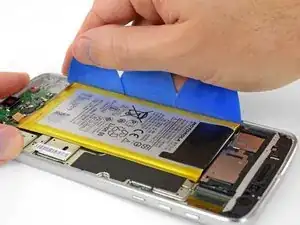

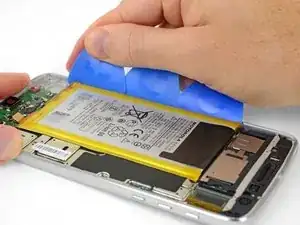

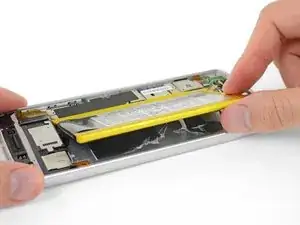

Вставьте несколько открывальных медиаторов или пластиковую карточку вдоль внешнего края аккумулятора.

Прилагайте равномерное, постоянное давление, чтобы медленно поддеть аккумулятор и вывести его из корпуса телефона.

При необходимости используйте несколько циклов нагрева и давления, чтобы постепенно ослабить клей — аккумулятор начнёт отделяться.

Старайтесь не деформировать аккумулятор в процессе. Мягкие литий-ионные батареи могут протекать опасные химикаты, воспламеняться или даже взрываться при повреждении. Не применяйте чрезмерную силу и не поддёргивайте аккумулятор металлическими инструментами.

Продолжайте поднимать аккумулятор, пока весь клей не отделится от задней панели корпуса.

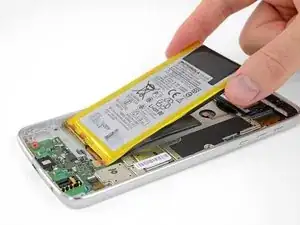

Снимите аккумулятор.

Не используйте аккумулятор повторно после его снятия. Напряжение при демонтаже может вызвать скрытые повреждения элемента батареи, создавая потенциальную опасность. Замените его на новый аккумулятор.

Перед установкой нового аккумулятора удалите все старые клейкие полоски и извлеките их из телефона.

Для наилучшего результата очистите поверхность под аккумулятором изопропиловым спиртом и безворсовой тканью или кофейным фильтром. Это подготовит поверхность и улучшит адгезию нового аккумулятора.

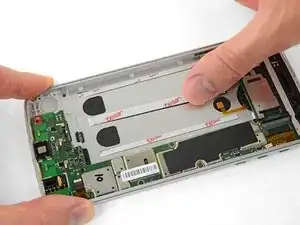

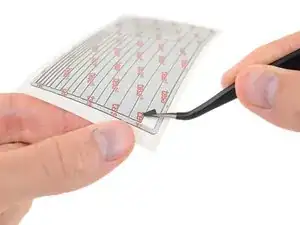

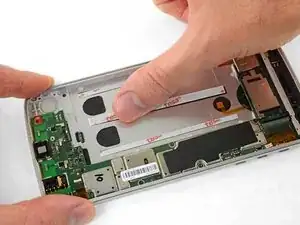

Разместите ленты с растягивающимся съёмом или несколько полос тонкой двухсторонней клейкой ленты — либо с предварительно вырезанной карточки, либо из рулона Tesa 61395 — в гнездо для аккумулятора и плотно прижмите их на место.

Снимите оставшиеся защитные плёнки, чтобы открыть клей, перед тем как прижимать новый аккумулятор на место.

Аккуратно установите аккумулятор и плотно и равномерно прижмите его к корпусу телефона.

Подключите аккумулятор к материнской плате и установите нижнюю крышку, включая её шесть винтов T3 Torx.

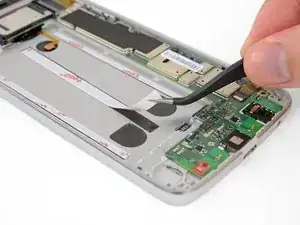

Осторожно снимите и удалите весь старый клей дисплея с корпуса телефона.

Если вы снова устанавливаете прежний дисплей, также удалите с него весь старый клей.

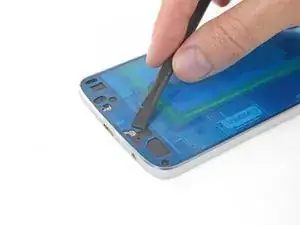

Используйте кончик лопатки, чтобы соскаблить и удалить любые оставшиеся мелкие кусочки клея.

Будьте крайне осторожны, чтобы не проколоть аккумулятор лопаткой.

Для наилучшего результата очистите область под удалённым клеем изопропиловым спиртом, чтобы подготовить поверхность и улучшить адгезию нового клея.

Некоторые предварительно вырезанные клейкие листы для дисплея состоят из трёх слоёв: пластикового подложечного слоя (обычно синего), клеевого слоя посередине (чёрного) и пергаментного слоя (белого).

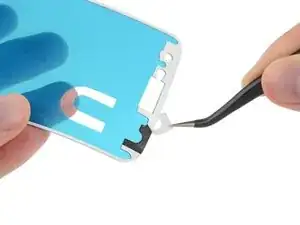

Если в комплекте был бумажный подложечный слой, снимите и удалите его.

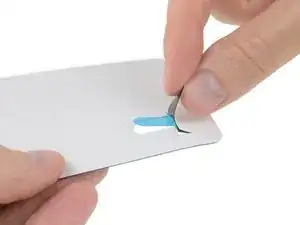

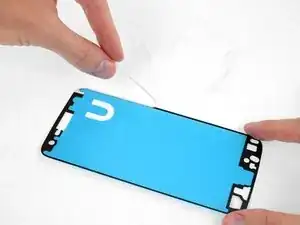

Снимите и выбросьте любой оставшийся бумажный подложечный слой, оголив клей с одной стороны.

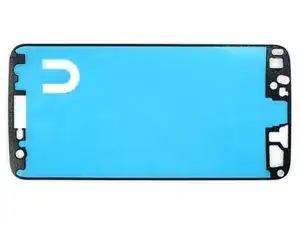

Перед продолжением клейкий лист должен выглядеть как на третьем изображении.

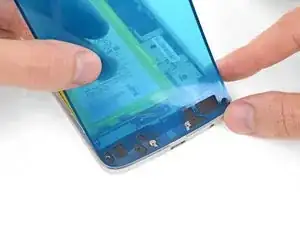

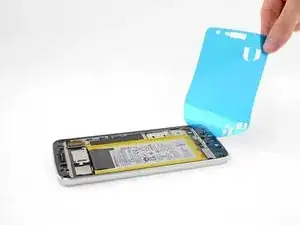

Держите клейкий лист клеевой стороной вниз и аккуратно совместите его с нижним краем телефона.

Убедитесь, что клейкий лист ориентирован правильно — край с несколькими отверстиями выравнивается по нижнему краю, а прямоугольный вырез для разговорного динамика находится вверху.

Когда он правильно выровнен, опустите оставшуюся часть клейкого листа на телефон.

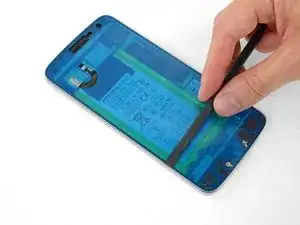

Плотно прижмите клей на место.

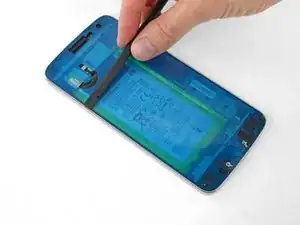

Используйте плоский край лопатки, чтобы прижать вдоль краёв и в труднодоступных местах.

Будьте очень осторожны, чтобы случайно не проколоть аккумулятор лопаткой.

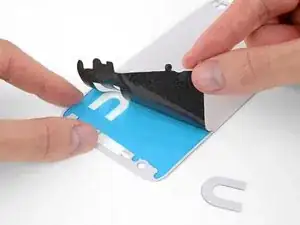

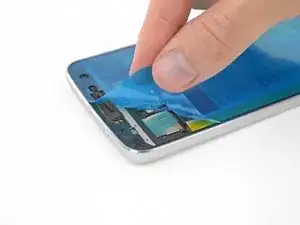

Снимите и выбросьте пластиковую подложку, оголив клей для дисплея.

Перед окончательной фиксацией дисплея подключите шлейфы дисплея и датчика отпечатка, затем включите телефон.

Проверьте все функции, чтобы убедиться, что ремонт прошёл успешно, прежде чем окончательно закреплять дисплей.

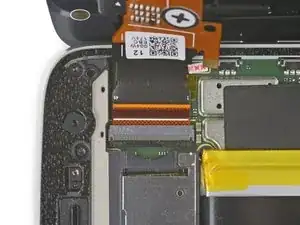

Когда шлейфы полностью вставлены, белая линия на каждом шлейфе должна совпадать с метками на плате с каждой стороны шлейфа.

Не снимайте, не вставляйте и не регулируйте шлейфы, пока телефон включён.

Шлейфы могут быть трудно выровнять и установить. Не прикасайтесь к золотым контактам с обратной стороны — масла с пальцев могут вызвать неисправность. Если вы случайно прикоснулись, аккуратно протрите контакты изопропиловым спиртом.

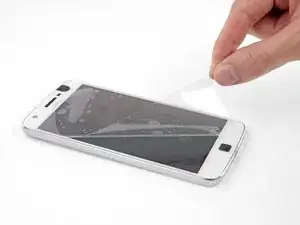

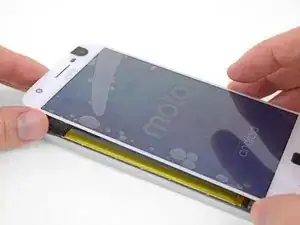

Когда проверка и ремонт завершены, плотно прижмите дисплей на место и снимите любые пластиковые подложки со стекла.

Чтобы клей дисплея лучше сцепился, нагрейте периметр дисплея, затем положите телефон экраном вверх под тяжёлую стопку книг на 30 минут.

Не кладите телефон на выступ камеры — неравномерное давление может помешать правильному приклеиванию дисплея. Подложите по несколько тонких книг с каждой стороны выступа камеры, чтобы приподнять его и обеспечить равномерное давление.
