Замена задней камеры Motorola Moto Z Force Droid

Приложите разогретый iOpener к нижней стеклянной панели на задней стороне телефона на пять минут.

Панель очень тугая, возможно, потребуется несколько раз повторно разогреть и приложить iOpener, чтобы панель достаточно прогрелась. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор подвержены повреждению от тепла.

Вставьте медиатор в маленький зазор между задней крышкой и стеклянной панелью.

Зазор между панелью и рамкой очень узкий, поэтому может помочь покачивание или скольжение медиатора взад-вперед при продвижении его в щель. Альтернативно можно использовать тонкое лезвие или металлический рычаг, чтобы приподнять панель, прежде чем продолжить поддевание медиатором, но работайте медленно и аккуратно, чтобы не повредить стекло.

Если у вас возникают трудности с вставкой медиатора, вернитесь на предыдущий шаг и дополнительно нагрейте панель. Для ослабления клея требуется значительное количество тепла, но избегайте нагрева середины телефона, где находится аккумулятор.

Несколько капель изопропилового спирта высокой концентрации (не менее 90%), нанесённые на края панели, могут также помочь ослабить клей.

Не поддевать над портом для зарядки. Он обрамлён пластиком, который может быть повреждён при поддевании.

С кончиком медиатора под стеклянной панелью аккуратно подденьте вверх, чтобы слегка отделить заднюю крышку от панели.

Просуньте медиатор между панелью и задней крышкой.

Проведите медиатором по всей длине панели, чтобы перерезать клей, удерживающий её на задней крышке.

Используя медиатор, осторожно подденьте стеклянную панель.

Снимите стеклянную панель.

Повторите предыдущие четыре шага нагрева и снятия для верхней стеклянной панели.

При сборке удалите остатки клея с панелей и задней крышки. Затем очистите эти области изопропиловым спиртом высокой концентрации (более 90%) и безворсовой салфеткой. Это обеспечит надёжное приклеивание панелей.

Установите панели обратно, используя предварительно вырезанную клейкую ленту или двусторонний скотч.

Выверните шесть винтов T3 Torx длиной 4 мм, фиксирующих модуль дисплея.

Вставьте наконечник лопатки в отверстие в правом нижнем углу задней крышки.

Надавите лопаткой в отверстие, чтобы отделить дисплей от задней крышки.

Удерживайте разрыв между модулем дисплея и задней крышкой пальцем, пока вы извлекаете лопатку.

Вставьте плоский конец лопатки в зазор между модулем дисплея и задней крышкой.

Проведите лопаткой вдоль стороны телефона до фиксатора, удерживающего дисплей к задней крышке.

Когда лопатка окажется рядом с фиксатором, аккуратно поверните лопатку, чтобы отжать дисплей от задней крышки и освободить фиксатор.

Повторите процесс отделения и поддевания для другой стороны телефона.

На каждой стороне телефона по одному фиксатору — убедитесь, что оба освобождены, прежде чем продолжать.

Будьте осторожны, чтобы не отделять нижний край дисплея более чем на 0,5 дюйма (13 мм) от задней крышки. Шлейф дисплея всё ещё подключён и может быть повреждён, если нижняя часть телефона будет открыта слишком широко.

Наклоните верхний правый угол дисплея вниз, чтобы освободить одну из защёлок, фиксирующих верх дисплея.

Затем наклоните вниз другой угол, чтобы освободить вторую защёлку.

Шлейф дисплея всё ещё подключён и может быть повреждён при чрезмерном движении дисплея. Наклоняйте дисплей осторожно и прекратите, если почувствуете сильное сопротивление.

Поднимите правый край дисплея, чтобы открыть телефон как книгу, не более чем на 45°.

Аккуратно приподнимите дисплей так, чтобы защёлка освободилась от края задней крышки, сохраняя угол 45°.

Уложите дисплей на стол за телефоном и откройте до 90°, чтобы получить доступ к шлейфу дисплея.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля дисплея и вынуть его из гнезда.

Поднимайте только сам разъём дисплея, а не гнездо на материнской плате.

На этом этапе при сборке после подключения дисплея включите телефон и убедитесь, что экран работает корректно. Если всё в порядке, выключите телефон и продолжите сборку.

Если он не работает, проверьте правильность сборки и чистоту контактов. Для дальнейшей диагностики посетите наш форум Answers.

Снимите дисплей.

При обратной сборке, если вы хотите заменить клейкие полосы дисплея, сначала соскребите всю старую клейкую массу лопаткой и очистите поверхность для приклеивания безворсовой тканью, смоченной в изопропиловом спирте высокой концентрации (минимум 90%).

Нанесите тонкую, высокопрочную ленту, например Tesa 61395 толщиной 1 мм, или полосу из заранее вырезанной клеевой карточки в тех местах, где была старая клейкая масса.

Если вы устанавливаете новый модуль дисплея, отметьте расположение клея на оригинальном модуле и нанесите клей в тех же местах на новом модуле.

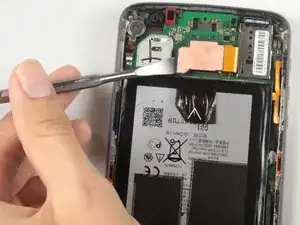

Вставьте лопатку под левый край камеры и подденьте её, чтобы ослабить крепление на материнской плате.

С помощью пинцета снимите каптонную ленту с ZIF-разъёма камеры.

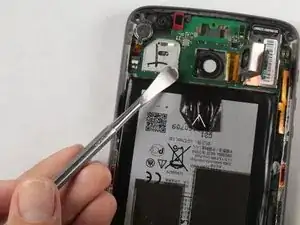

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок.

Аккуратно вытяните гибкий кабель камеры прямо из его ZIF-разъёма.

Снимите камеру.
