Замена кнопок громкости Motorola Moto Z Force Droid

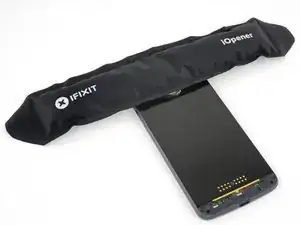

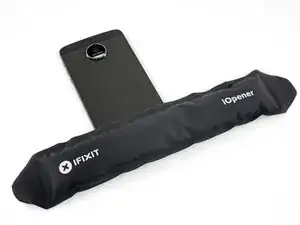

Приложите нагретый iOpener к нижней стеклянной панели на задней стороне телефона на пять минут.

Панель чрезвычайно упрямая, и вам может понадобиться несколько раз повторно нагреть и приложить iOpener, чтобы панель достаточно прогрелась. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или горячую плиту, но осторожно — не перегревайте телефон: дисплей и внутренняя батарея чувствительны к повреждениям от тепла.

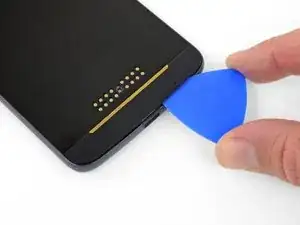

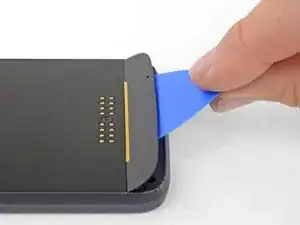

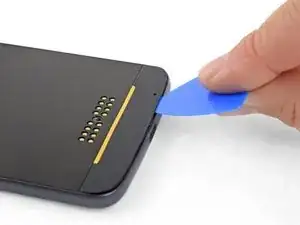

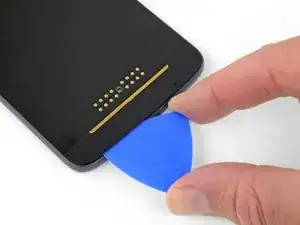

Вставьте медиатор для вскрытия в небольшой зазор между задней крышкой и стеклянной панелью.

Зазор между панелью и рамкой очень плотный, поэтому помогает покачивать или сдвигать медиатор взад-вперёд, пока вы вставляете его в зазор. В качестве альтернативы можно использовать тонкое лезвие или металлический инструмент для поддевания, чтобы приподнять панель, а затем продолжить поддевать медиатором — работайте медленно и аккуратно, чтобы не повредить стекло.

Если вам трудно вставить медиатор, вернитесь на предыдущий шаг и дополнительно нагрейте панель. Для ослабления клея требуется значительное тепло, но избегайте нагрева середины телефона, где находится аккумулятор.

Несколько капель изопропилового спирта высокой концентрации (не менее 90%), нанесённых на края панели, также могут помочь ослабить клей.

Не поддевайте возле порта зарядки. Он обрамлён пластиком, который может быть повреждён при поддевании.

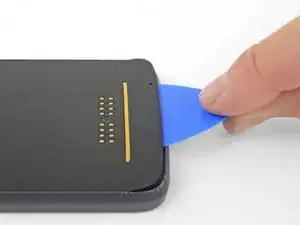

С кончиком медиатора под стеклянной панелью аккуратно подденьте вверх, чтобы слегка отделить заднюю крышку от панели.

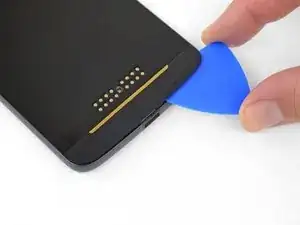

Просуньте медиатор между панелью и задней крышкой.

Проведите медиатором по всей длине панели, чтобы перерезать клей, скрепляющий её с задней крышкой.

Используйте медиатор, чтобы аккуратно поддеть стеклянную панель.

Снимите стеклянную панель.

Повторите предыдущие четыре шага нагрева и снятия для верхней стеклянной панели.

При сборке удалите остатки клея с панелей и задней крышки. Затем очистите эти участки изопропиловым спиртом высокой концентрации (свыше 90%) и безворсовой тканью. Это обеспечит надёжное приклеивание панелей.

Установите панели обратно, используя предварительно вырезанную клейкую ленту или двусторонний скотч.

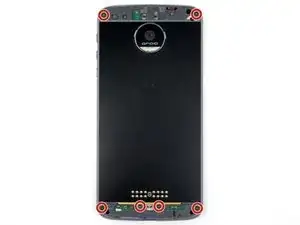

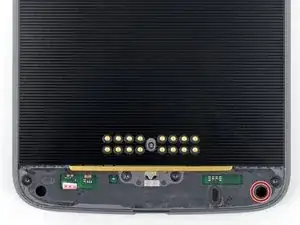

Снимите шесть винтов T3 Torx длиной 4 мм, крепящих сборку дисплея.

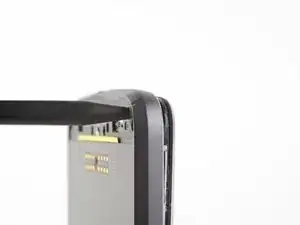

Вставьте наконечник лопатки в отверстие в правом нижнем углу задней крышки.

Нажмите лопаткой в отверстие, чтобы отделить дисплей от задней крышки.

Удерживайте зазор между сборкой дисплея и задней крышкой пальцем, пока вы снимаете лопатку.

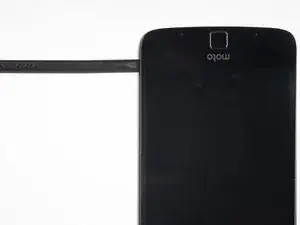

Вставьте плоский конец лопатки обратно в зазор между сборкой дисплея и задней крышкой.

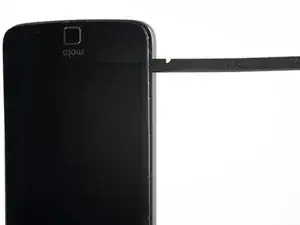

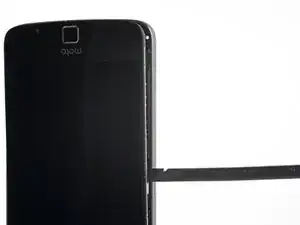

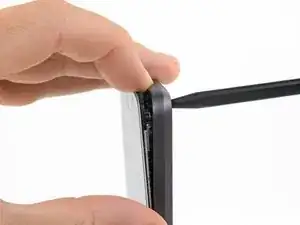

Проведите лопаткой вдоль боковой стороны телефона, пока не дойдёте до защёлки, фиксирующей дисплей к задней крышке.

Установив лопатку рядом с защёлкой, аккуратно поверните лопатку, чтобы отжать дисплей от задней крышки и освободить защёлку.

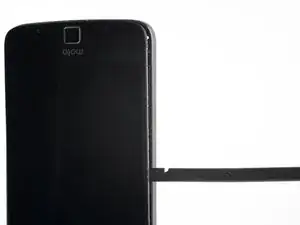

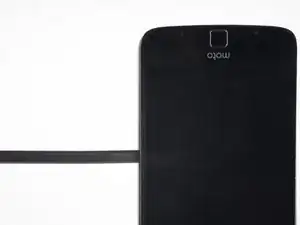

Повторите процесс отделения и поддевания для другой стороны телефона.

По одной защёлке с каждой стороны телефона — убедитесь, что обе освобождены, прежде чем продолжить.

Осторожно: не отделяйте нижний край дисплея более чем на 0,5 дюйма (13 мм) от задней крышки. Шлейф дисплея всё ещё подключён и может быть повреждён, если нижняя часть телефона будет открыта слишком широко.

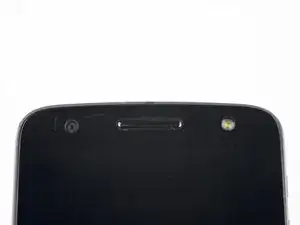

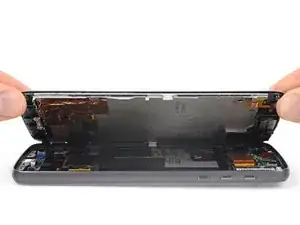

Наклоните верхний правый угол дисплея вниз, чтобы освободить одну из защёлок, удерживающих верхнюю часть дисплея.

Затем наклоните вниз другой угол, чтобы освободить вторую защёлку.

Шлейф дисплея всё ещё подключён и может быть повреждён при чрезмерном движении дисплея. Наклоняйте дисплей аккуратно и остановитесь, если встретите значительное сопротивление.

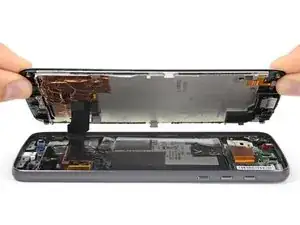

Поднимите правый край дисплея, чтобы открыть телефон как книгу, не более чем на 45°.

Аккуратно приподнимите дисплей достаточно, чтобы защёлка освободилась от края задней крышки, сохраняя угол 45°.

Уложите дисплей на стол за телефоном и откройте до 90°, чтобы получить доступ к шлейфу дисплея.

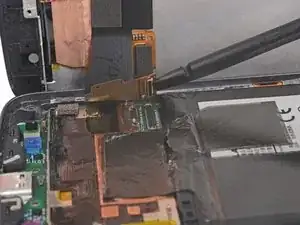

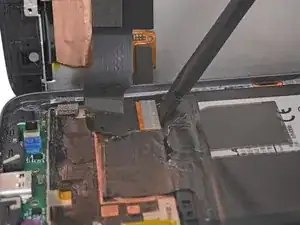

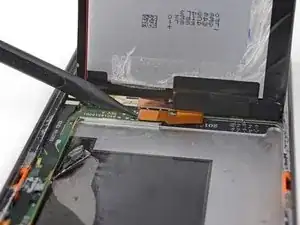

Используйте плоский конец лопатки, чтобы приподнять соединитель кабеля дисплея вверх из его разъёма.

Поддёргивайте только сам соединитель дисплея, а не разъём на материнской плате.

При обратной сборке после подключения дисплея включите телефон и убедитесь, что дисплей работает корректно. Если всё в порядке, выключите телефон и продолжайте сборку.

Если он не работает, проверьте правильность сборки и чистоту разъёмов. Для дальнейшей диагностики посетите наш форум Ответов.

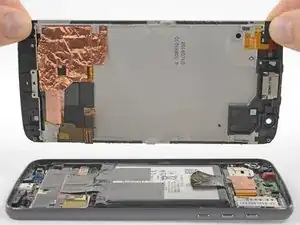

Снимите дисплей.

При обратной сборке, если хотите заменить клеевые полосы дисплея, сначала соскребите старый клей лопаткой и очистите зону склеивания салфеткой без ворса, смоченной изопропиловым спиртом высокой концентрации (не менее 90%).

Нанесите тонкую высокопрочную ленту, например 1 мм Tesa 61395, или полосу из предварительно вырезанной клеевой карты на места старого клея.

Если вы устанавливаете новый модуль дисплея, обратите внимание на расположение клея на оригинальном модуле и нанесите клей в тех же местах на новом модуле.

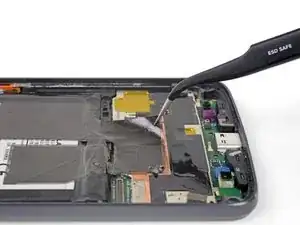

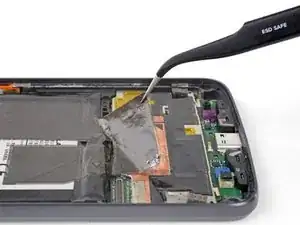

Пинцетом оторвите чёрную ленту сверху батареи от экранации ЭМИ материнской платы.

Небольшое нагревание ленты перед подъёмом поможет ослабить её клей.

Если у вашей запасной батареи нет этой ленты, отметьте её положение и перенесите на замену.

На следующих шагах вы лишь приподнимете батарею, не снимайте её полностью — она всё ещё подключена к материнской плате.

Пинцетом осторожно отогните язычок для вытаскивания батареи, чтобы можно было за него ухватиться.

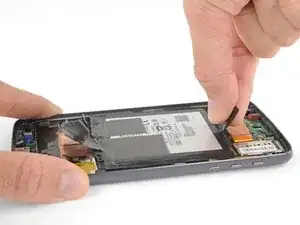

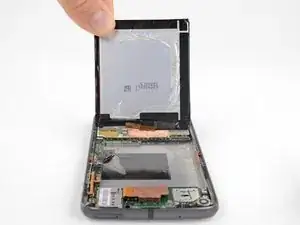

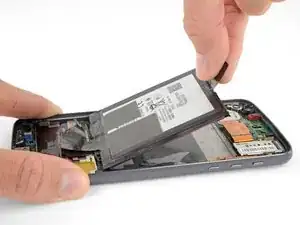

Возьмите язычок батареи пальцами и подтяните батарею вверх из телефона.

Если батарею трудно снять, нанесение небольшого количества изопропилового спирта высокой концентрации (свыше 90%) или средства для удаления клея под батарею может помочь.

Если язычок порвётся, используйте плоский конец лопатки или старую кредитную карту, чтобы осторожно поддеть края батареи, пока она не отойдёт.

Батарея может загореться и/или взорваться при повреждении, поэтому будьте крайне осторожны.

Никогда не устанавливайте повреждённую или деформированную батарею. Замените батарею.

Подогните батарею, чтобы открыть крышку разъёма батареи.

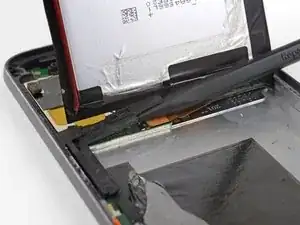

Используйте острый конец лопатки, чтобы поддеть и снять пластиковую крышку разъёма батареи.

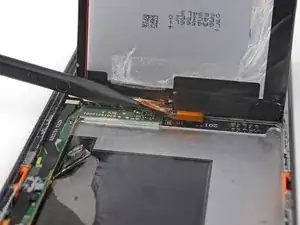

Используйте острый конец лопатки, чтобы приподнять соединитель батареи из его разъёма на материнской плате.

Снимите батарею.

Перед установкой запасной батареи удалите остатки клея с телефона и очистите склеиваемые поверхности изопропиловым спиртом и салфеткой без ворса.

Используйте несколько полосок предварительно вырезанного клея или другую тонкую двустороннюю клейкую ленту, чтобы закрепить новую батарею.

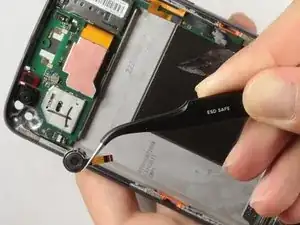

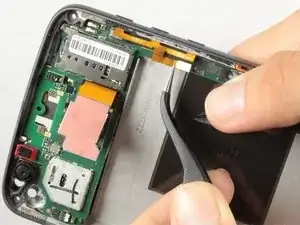

Пинцетом отогните ZIF-разъём и снимите шлейф моторчика вибрации.

Аккуратно оторвите моторчик вибрации от его посадочного места.

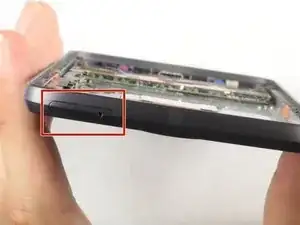

Извлеките слот для SIM-карты, вставив инструмент для извлечения SIM-карты.

Используйте скрепку, если инструмента для извлечения SIM-карты нет.

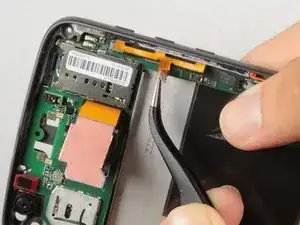

Пинцетом снимите золотой контакт, присоединённый к кнопкам громкости.

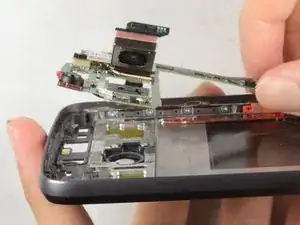

Осторожно приподнимите материнскую плату пинцетом.

Не пытайтесь насильно извлечь материнскую плату.

Поддерживайте материнскую плату в приподнятом положении.

Удалите четыре винта T3 (2 мм) с помощью отвертки T3.

Пинцетом снимите проводку кнопок громкости.

Снимите кнопки громкости.
