Замена аккумулятора Motorola Moto Z2 Force

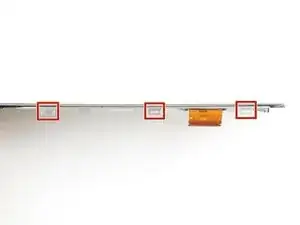

При отделении боковых частей сборки экрана от корпуса устройства вам потребуется освободить пять металлических защёлок, фиксирующих её на месте.

Три из этих защёлок расположены с левой стороны устройства, и две — с правой.

Вам нужно обойти эти защёлки монтажной лопаткой, чтобы полностью освободить их.

Вы можете аккуратно провести монтажной лопаткой вокруг этих защёлок или оставить лопатку с одной стороны защёлки, приподнимая другую сторону другой лопаткой.

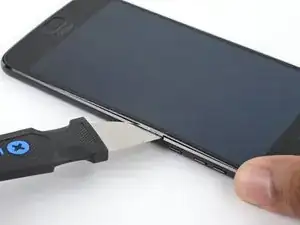

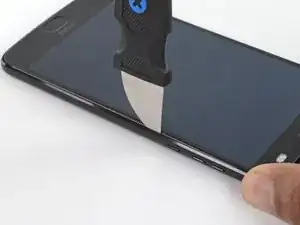

Вставьте джимми или другой металлический инструмент между правой стороной пластикового дисплея и металлической рамкой, рядом с боковыми кнопками телефона.

Это может потребовать значительной силы. Продвиньте инструмент как можно глубже в зазор, осторожничая, чтобы не поцарапать корпус устройства.

Наклоните джимми вниз, продолжая продвигать его глубже в зазор, чтобы приподнять правую сторону сборки экрана.

Поскольку верхний дисплей в сборке экрана гибкий и прикреплён лишь небольшим количеством клея, вы можете приподнять только сам дисплей, а не всю сборку. Если это произойдёт, выньте инструмент и повторите попытку, применив больше вниз направленной силы, чтобы попасть под всю сборку.

Убедитесь, что инструмент находится за всей сборкой экрана, а не только за дисплеем. Если всё сделано правильно, вы должны увидеть, как тонкая серебристая металлическая средняя рамка поднимается вместе с пластиковым дисплеем (как на фото).

Не вынимая джимми, вставьте монтажную лопатку под серебристую среднюю рамку сверху джимми в том же месте.

Удалите джимми.

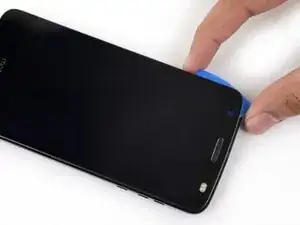

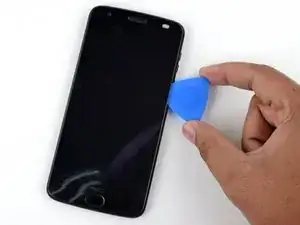

Проведите монтажной лопаткой вдоль всей правой стороны устройства, чтобы освободить защёлки и клей, фиксирующие сборку экрана.

При отделении нижней части правого края вы должны натолкнуться на две металлические защёлки, упомянутые ранее. Если вы не видите и не ощущаете эти защёлки, вы отделяете только верхнюю половину сборки! В таком случае прижмите экран обратно и начните процесс снятия экрана заново.

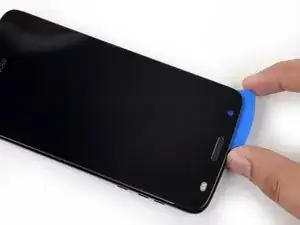

После того как правый край сборки экрана отделён, проведите лопатку вокруг нижнего правого угла устройства так, чтобы она оказалась под нижним краем сборки.

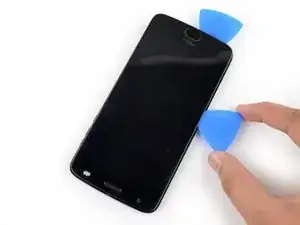

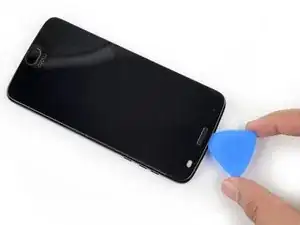

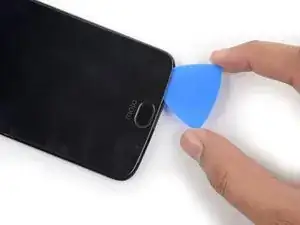

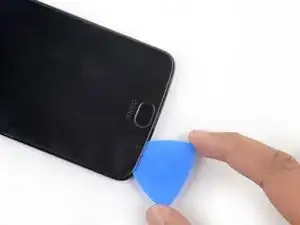

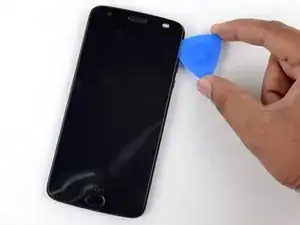

Проведите инструментом вдоль всего нижнего края телефона, чтобы разрезать клей, удерживающий сборку экрана, и освободить пластиковые защёлки.

Эти пластиковые защёлки должны легче отщёлкнуться по сравнению с металлическими, которые вы освобождали ранее.

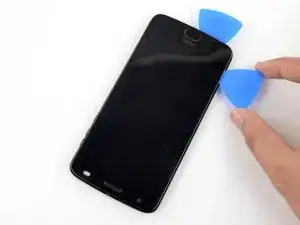

Оставьте инструмент под нижним краем сборки экрана, чтобы предотвратить её повторное приклеивание к корпусу. Продолжайте к следующему шагу с новым инструментом.

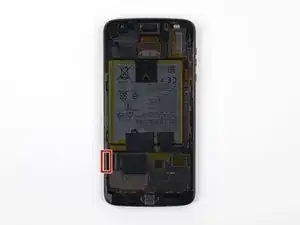

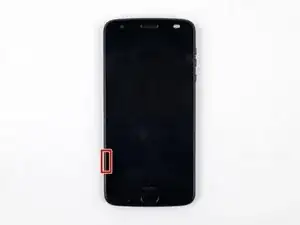

При отделении левой стороны сборки экрана следите, чтобы не задеть кабель дисплея, расположенный на левой кромке близко к нижней части дисплея.

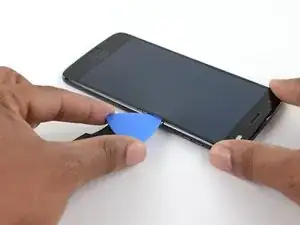

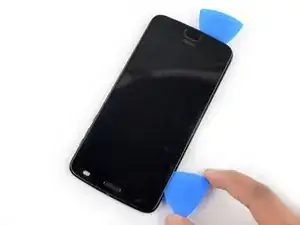

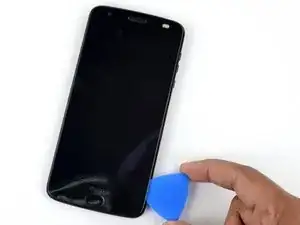

Вставьте ещё одну монтажную лопатку под нижний край сборки экрана и проведите её вокруг нижнего левого угла устройства так, чтобы она оказалась под левой кромкой сборки.

Проведите инструментом вдоль всей левой кромки телефона, чтобы отделить металлические защёлки и клей, удерживающие сборку экрана.

Как и ранее, убедитесь, что вы отделяете всю сборку, опознав три металлические защёлки на правой кромке устройства.

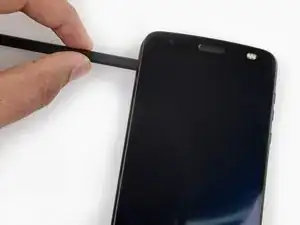

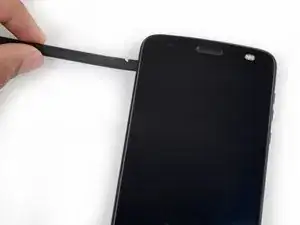

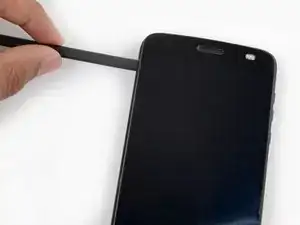

Проведите инструментом вокруг верхнего края сборки экрана и разрежьте клей по всей длине.

Осторожно: не вводите инструмент глубже примерно 4 мм от края дисплея, чтобы не повредить передний сенсорный модуль.

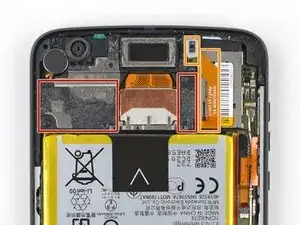

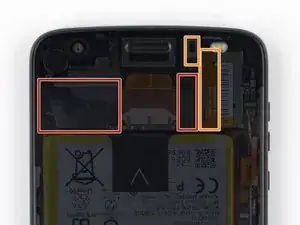

Возле верхнего края находятся две большие полосы клея, фиксирующие сборку экрана, расположенные дальше от края более чем на 4 мм, которые ещё не были разрезаны.

Передний сенсорный модуль и кабель окружают правую полоску клея сверху и справа, поэтому поддевание или разрезание с верхней или правой стороны может повредить кабель. В следующих шагах описано, как отделить клей с левой стороны.

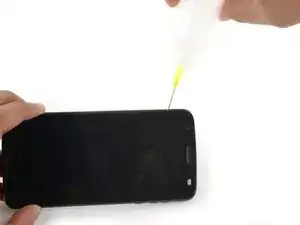

Нанесите небольшое количество высококонцентрированного (>90%) изопропилового спирта под левый край сборки экрана, рядом с верхней частью устройства.

Установите устройство вертикально, опирая на правый край, на ~5 минут, чтобы спирт проник в клей и ослабил его.

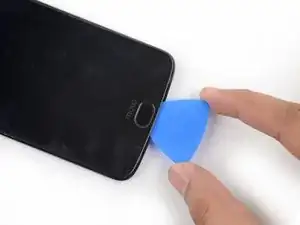

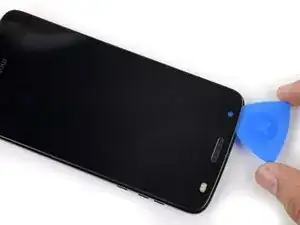

Вставьте медиатор как можно глубже под верхний левый угол экранного модуля, чтобы разрезать левый участок клея.

Медленно и осторожно подведите плоский конец лопатки под левый край экранного модуля. Постепенно вводите её глубже, чтобы поддеть верхний край модуля и освободить правый участок клея.

При необходимости добавьте изопропиловый спирт, но не используйте слишком много, так как это может растворить другие клеевые соединения в устройстве, которые желательно сохранить липкими. Дайте дополнительному спирту время, чтобы он впитался в клей, прежде чем продолжать.

Поднимайте модуль только настолько, чтобы просунуть лопатку и освободить клей. Модуль всё ещё прикреплён шлейфом дисплея, и чрезмерное поднятие левой стороны может его повредить.

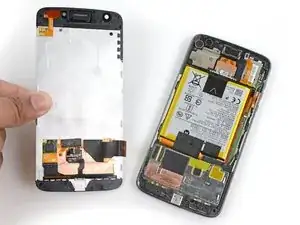

Поднимите экранный модуль с правого края и отведите его в сторону. Он всё ещё прикреплён к корпусу телефона в нижнем левом углу, поэтому не снимайте полностью.

Если модуль остаётся приклеенным, многократно прорежьте клей по необходимости.

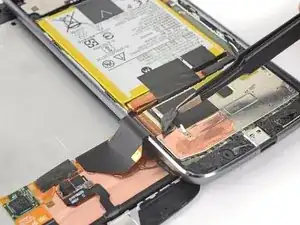

Используйте пинцет, чтобы снять чёрный кусочек ленты, закрывающий разъём аккумулятора.

Постарайтесь сохранить этот кусочек ленты целым и оставить его для сборки.

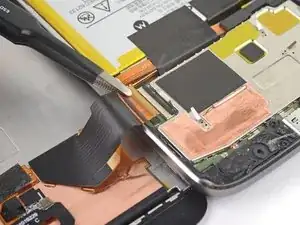

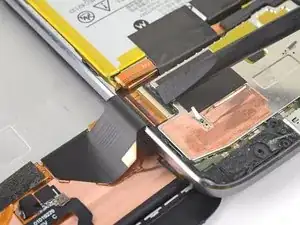

С помощью лопатки подденьте фиксирующий язычок на ZIF-разъёме шлейфа дисплея.

Используйте пинцет, чтобы вытащить шлейф дисплея из разъёма.

Снимите экранный модуль.

При обратной сборке обязательно подсоедините дисплей, включите устройство и проверьте всю функциональность перед закрытием и запечатыванием корпуса.

При сборке остановитесь на этом этапе и замените клей по краям дисплея, если вы повторно используете свой экранный модуль.

После закрытия устройства положите сверху что-то тяжёлое, например один–два учебника, на 30–60 минут. Это обеспечит прочное склеивание.

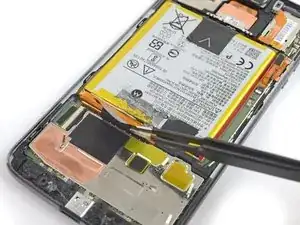

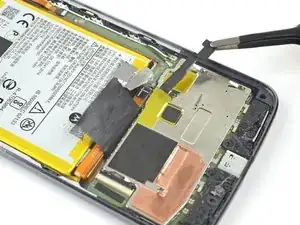

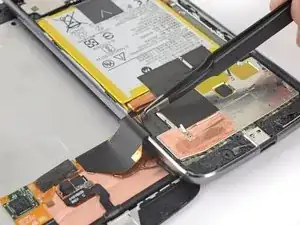

Используйте пинцет, чтобы снять два чёрных кусочка ленты, фиксирующие аккумулятор.

Старайтесь сохранить эти кусочки ленты целыми, чтобы их можно было использовать повторно.

Хотя это не критично, эта лента помогает отводить тепло от аккумулятора. Она не приклеится сама по себе при обратной установке, но если лента всё ещё в основном цела, прикрепите её обратно с помощью клея при сборке.

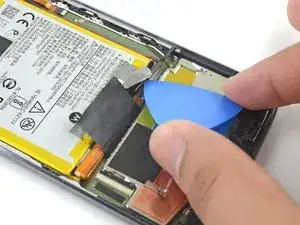

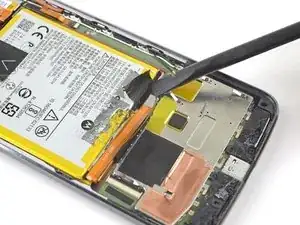

Используйте медиатор, чтобы поддеть маленький чёрный кронштейн, закрывающий разъём аккумулятора. Он зафиксирован небольшим количеством клея.

Снимите кронштейн пинцетом или пальцами.

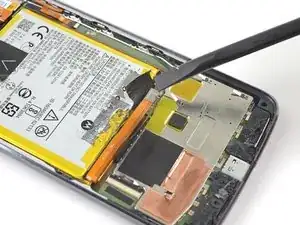

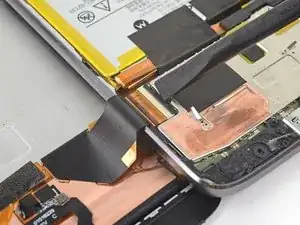

С помощью лопатки подденьте и отсоедините разъём аккумулятора.

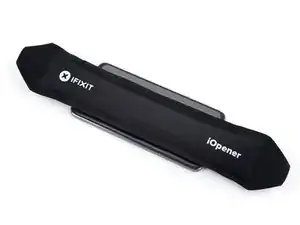

Прикладывайте свежо разогретый iOpener к задней части телефона прямо за аккумулятором на две минуты, чтобы размягчить клей. При необходимости повторно разогревайте и прикладывайте iOpener.

Альтернативно, наносите изопропиловый спирт высокой концентрации (>90%) под край аккумулятора, чтобы ослабить клей под ним.

Дайте телефону постоять несколько минут, чтобы спирт проник и ослабил клей.

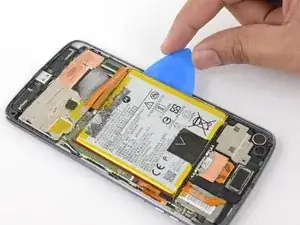

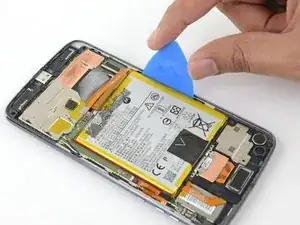

Вставьте гибкий пластиковый инструмент в левый край аккумулятора. Мы используем медиатор, но игральная карта безопаснее (хотя медленнее).

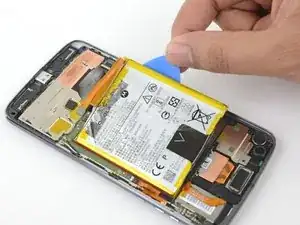

Аккуратно подденьте аккумулятор, прикладывая постоянное равномерное усилие.

Старайтесь медленно ослаблять клей под аккумулятором, не деформируя сам аккумулятор. Если аккумулятор начинает изгибаться, поддействуйте медленнее или примените больше тепла/спирта. Может потребоваться несколько циклов нагрева или обработки спиртом.

Не применяйте чрезмерную силу и не поддёргивайте аккумулятор металлическими инструментами.

Плавно продвигайте инструмент под аккумулятор и продолжайте поддевать, пока он полностью не освободится от клея.

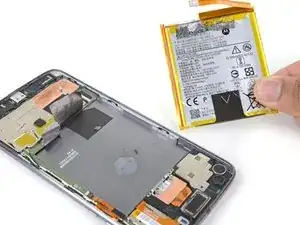

Извлеките аккумулятор из устройства.

Повторное использование деформированного или согнутого аккумулятора после насильственного удаления опасно. Замените его на новый аккумулятор.

Перед установкой нового аккумулятора удалите всю старую проклейку и очистите телефон от остатков клея.

Для наилучшего результата очистите область под аккумулятором изопропиловым спиртом и безворсовой салфеткой или кофейным фильтром. Это подготовит поверхность для лучшей адгезии нового аккумулятора. Замените старый клей на ленты со съёмным растяжением, двусторонний скотч или предварительно вырезанные клейкие полосы.
