Замена аккумулятора iPhone 14 Plus

Выключите iPhone перед началом разборки.

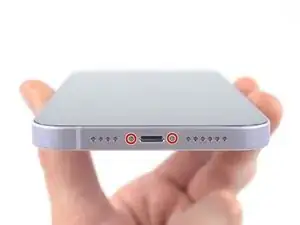

Удалите два пятиконечных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если вставить слишком глубоко, лопатка для открытия может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки с разными расстояниями.

В качестве альтернативы приклейте монету к лопатке на 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клейкой ленты дисплея в своём магазине для самостоятельного ремонта.

Если заднее стекло iPhone треснуто, зафиксируйте осколки и предотвратите травмы, заклеив стекло лентой перед ремонтом.

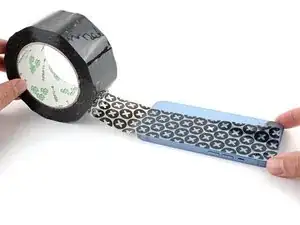

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от любых отлетевших осколков стекла во время ремонта.

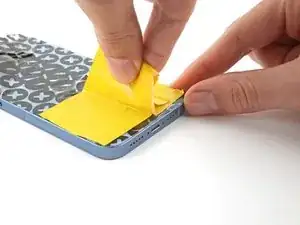

Если вам не удаётся прикрепить присоску на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите заднее стекло с её помощью.

Если ничего не помогает, вы можете приклеить присоску к заднему стеклу суперклеем.

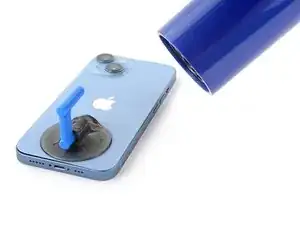

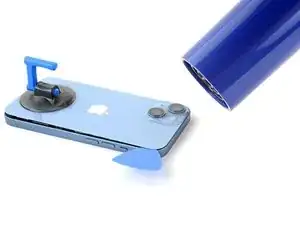

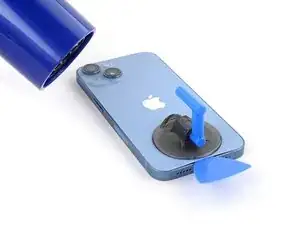

Используйте фен или тепловую пушку, чтобы нагреть нижний торец iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим, чтобы его можно было тронуть.

Никогда не держите фен в одной точке длительное время.

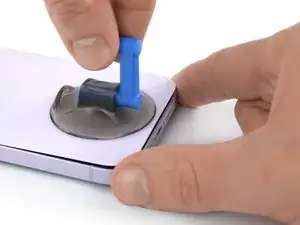

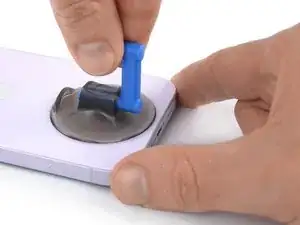

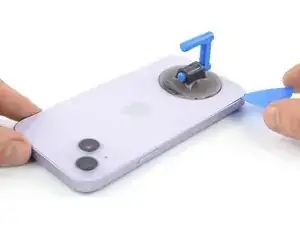

Прикрепите присоску к нижнему торцу заднего стекла, избегая самого края стекла.

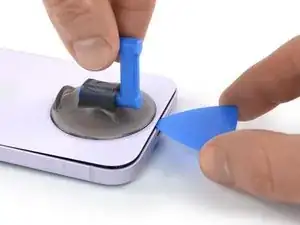

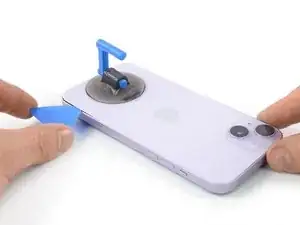

Потяните присоску вверх с устойчивым равномерным усилием, чтобы создать небольшой зазор между задним стеклом и рамой.

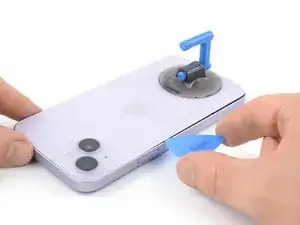

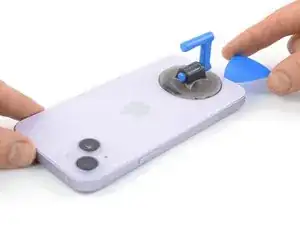

Вставьте лопатку для открытия в полученный зазор.

Клей, удерживающий заднее стекло, очень прочный; создание начального зазора требует значительного усилия. Если вам трудно открыть зазор, нагрейте сильнее и аккуратно покачайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не получится вставить лопатку.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим для касания.

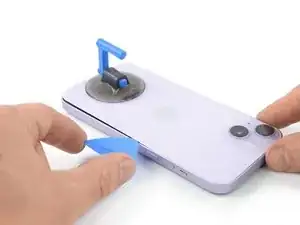

Просуньте лопатку вокруг нижнего левого угла и вдоль левого торца iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопкой питания) в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим для касания.

Вдоль правого торца iPhone проходит деликатный кабель. Не вставляйте лопатку здесь, иначе вы можете повредить кабель.

Повторно вставьте лопатку в нижний торец iPhone и проведите вверх по правой стороне, продолжая отделять клей.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить кабель индукционной катушки зарядки.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим для касания.

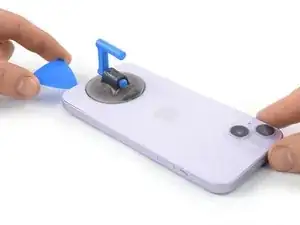

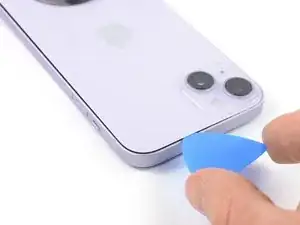

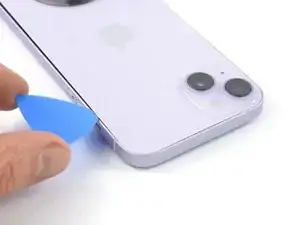

Вставьте лопатку под верхний правый край телефона. Проведите ею вокруг верхнего правого угла и до середины верхнего торца.

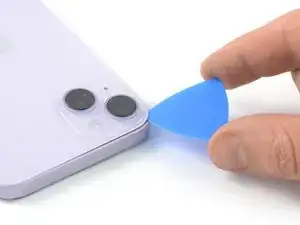

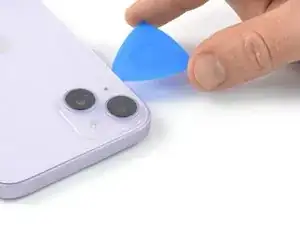

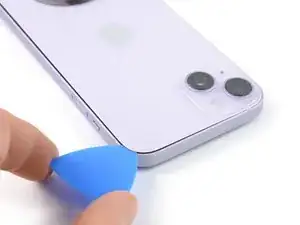

Вставьте лопатку под верхний левый край телефона. Проведите ею вокруг верхнего левого угла и на половину длины вдоль верхнего края.

Не вставляйте лопатку глубже 3 мм — вы можете повредить или размазать блок камер.

Пока не пытайтесь полностью отделить заднее стекло: к нему прикреплен хрупкий шлейф, соединяющий его с материнской платой iPhone.

Снимите присоску с заднего стекла.

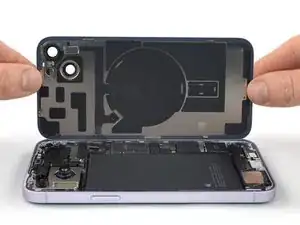

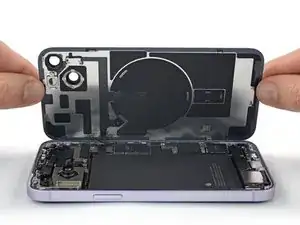

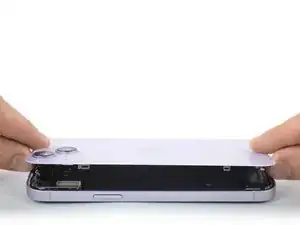

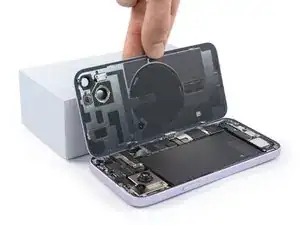

Медленно откройте iPhone, отгибая заднее стекло слева вверх, как обложку книги.

Следите, чтобы не растянуть короткий шлейф катушки зарядки.

Подперните заднее стекло чем‑нибудь, чтобы оно удерживалось поднятым во время работы с телефоном.

Если под рукой нет ничего, чем можно подпереть заднее стекло, используйте присоску.

При сборке установите заднее стекло на место, совместите защелки вдоль верхнего края и аккуратно нажмите верхний край, затем защёлкните остальную часть. Если защёлки не встают легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

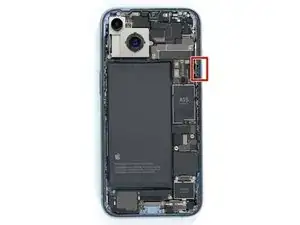

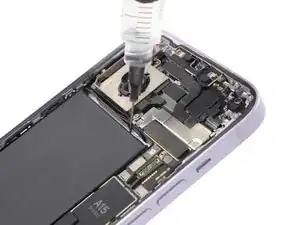

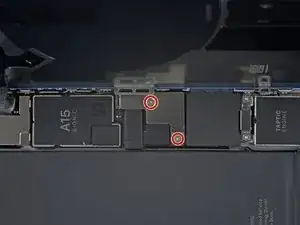

Отверткой Y000 выкрутите два винта длиной 1,3 мм, фиксирующие крышку разъема батареи.

В ходе ремонта отслеживайте каждый винт и возвращайте его строго на то же место, чтобы избежать повреждения iPhone.

При сборке сейчас удобно включить iPhone и проверить все функции до окончательной установки дисплея. Перед продолжением обязательно полностью выключите iPhone.

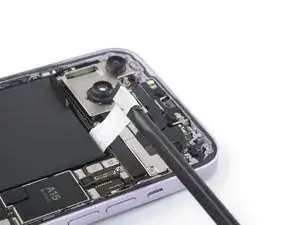

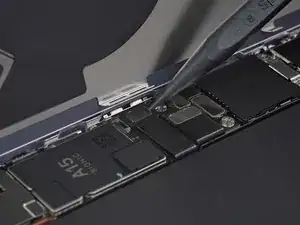

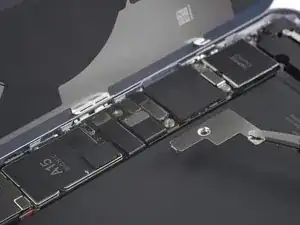

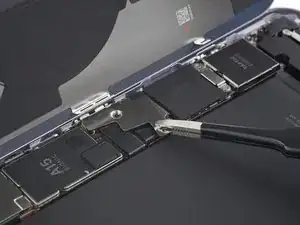

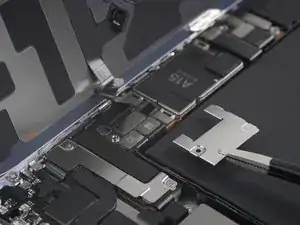

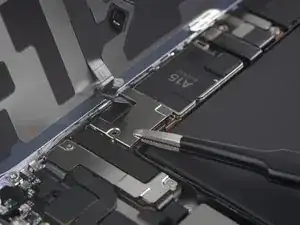

Схватите крышку разъема батареи пинцетом и сдвиньте её вверх (в сторону надписи A15), чтобы отстегнуть верхний крючок.

Снимите крышку разъема батареи.

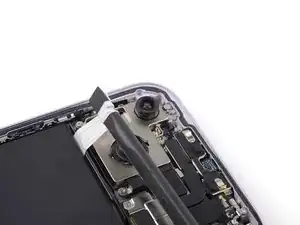

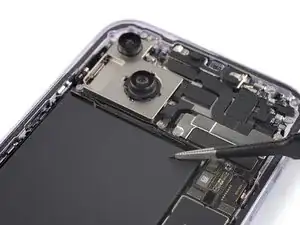

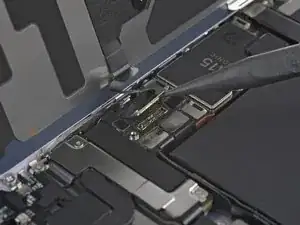

Используйте заостренный наконечник лопатки, чтобы отсоединить кабель батареи: подденьте разъем прямо вверх от его гнезда.

Старайтесь не повредить черную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъем от платы, чтобы он случайно не замкнул гнездо и не подал питание на телефон во время ремонта.

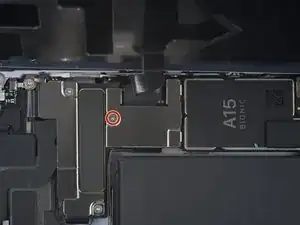

Отверткой Y000 выкрутите один винт длиной 1,0 мм, фиксирующий крышку разъема катушки зарядки.

С помощью пинцета снимите крышку разъема катушки зарядки.

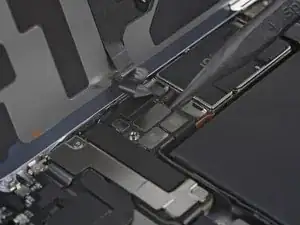

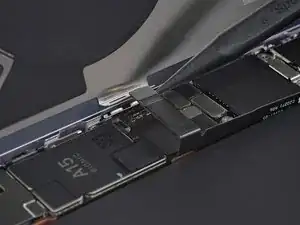

Используйте заостренный конец лопатки, чтобы отсоединить кабель катушки зарядки: подденьте разъем прямо вверх от его гнезда.

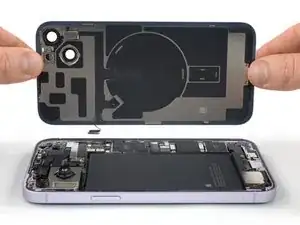

Снимите сборку заднего стекла.

Нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).

При сборке остановитесь здесь, если хотите заменить клей для заднего стекла.

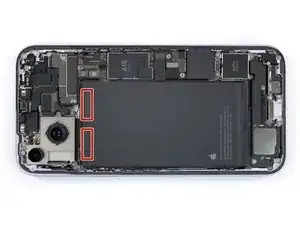

Два растягивающихся клеевых патча прикрепляют батарею к корпусу. Оба доступны с верхнего края батареи.

Каждый клеевой патч имеет черную вытяжную петлю на конце, которая слабо приклеена к краю батареи.

На следующих шагах вы будете тянуть каждую петлю, чтобы медленно растянуть клей под батареей. Эти клеи «как у крепежных полосок» теряют адгезию при растяжении, поэтому батарею можно легко удалить.

Если полоски порвутся, не паникуйте — они не всегда работают как задумано. Читайте дальше советы по удалению сломанных полосок.

Предупреждение: Не прокалывайте батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

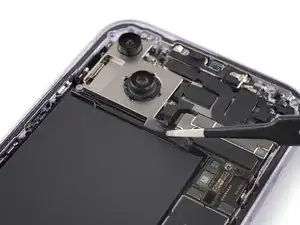

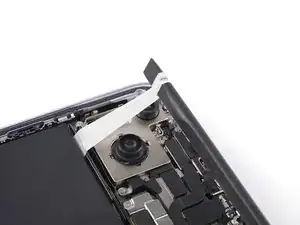

Используйте пинцет с притупленными концами, чтобы оторвать две вытяжные петли клея вдоль верхнего края батареи.

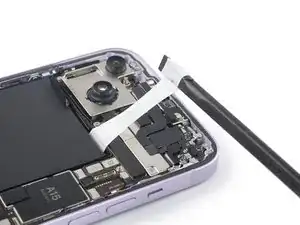

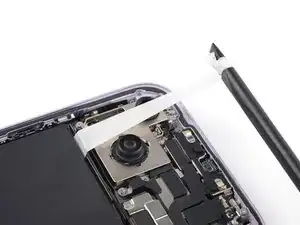

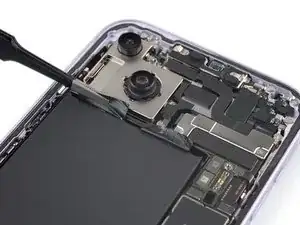

Возьмите первую вытяжную петлю пальцами или обмотайте её вокруг лопатки и медленно потяните в сторону от батареи, к верхней части iPhone.

Тяните достаточно сильно, чтобы поддерживать натяжение на полосе, но не прилагайте чрезмерного усилия. Дайте полосе время растянуться и отклеиться из‑под батареи.

Не нажимайте на батарею, держите iPhone крепко за боковые стороны.

Держите полоску ровной и без складок. Старайтесь тянуть равномерно по всей длине полосы, а не в центре или с одной стороны.

Если клеевая полоска оторвётся, попробуйте достать её пальцами или тупым пинцетом и продолжите тянуть — но не подденьте под батарею.

Если какая-либо из клеевых полосок оторвётся и останется под батареей и её нельзя извлечь, постарайтесь удалить другую полоску, а затем действуйте по инструкциям ниже.

Возьмите второй вытягивающий язычок пальцами или за центр лопатки и потяните его от аккумулятора в сторону верхней части iPhone.

Действуйте так же, как с предыдущей полоской: не нажимайте на аккумулятор, держите полоску ровной и без складок, тяните под малым углом.

Если клейкая полоска оторвётся, попытайтесь схватить её пальцами или тупыми пинцетами и продолжайте тянуть — но не поддёргивайте под аккумулятор.

Если клей остался под аккумулятором и его нельзя достать, переходите к следующему шагу.

Если аккумулятор всё ещё трудно снять, капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под край аккумулятора в области оборванной клейкой полоски(ок).

Подождите около минуты, чтобы спиртовой раствор ослабил клей.

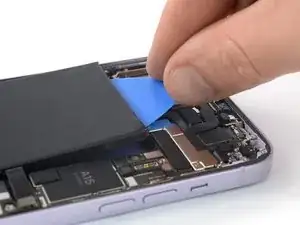

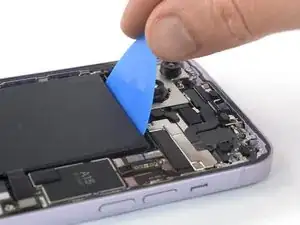

Используйте медиатор для вскрытия или плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь выдёргивать аккумулятор силой. При необходимости капните ещё несколько капель спирта, чтобы дальше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

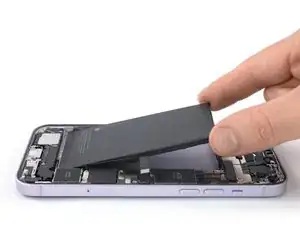

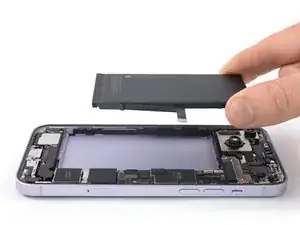

Удалите аккумулятор.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность.

Если в телефоне остался спиртовой раствор, аккуратно протрите его перед установкой нового аккумулятора.

Если у нового аккумулятора не была заранее установлена клейкая лента, обратитесь к этому руководству за помощью по замене клейких полосок.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.
