Замена материнской платы Samsung Galaxy S21

Полностью выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к воздействию температуры.

Прикрепите присоску к задней части телефона, как можно ближе к центру нижнего края.

Сильной, равномерной тянущей силой поднимите присоску, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают проблемы, дополнительно нагрейте край и попробуйте снова.

Вставьте инструмент для вскрытия (пик) в образовавшийся зазор.

Вставляйте пик не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите пиком взад и вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте пик в зазоре, чтобы клей снова не склеился.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона, как можно ближе к центру левого края.

Сильной, равномерной тянущей силой поднимите присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте инструмент для вскрытия (пик) в зазор.

Вставляйте пик не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите пиком вдоль левого края в направлении к нижнему левому углу, чтобы отрезать клей.

Не заходите дальше места, где корпус камеры соприкасается с задней крышкой, иначе есть риск треснуть пластик.

Оставьте пик в зазоре, чтобы клей снова не склеился.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона, как можно ближе к центру правого края.

Сильной, равномерной тянущей силой поднимите присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте инструмент для вскрытия (пик) в зазор.

Вставляйте пик не более чем на 3 мм, чтобы не повредить дополнительный кабель межсоединения, который проходит параллельно правому краю.

Проводите пиком взад и вперёд вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте пик в зазоре, чтобы клей снова не склеился.

Поверните пику, вставленной с правого края, вокруг верхнего правого угла телефона.

Вставляйте пик не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, кроме верхнего левого, где находится тыльная камера.

Подведите верхний пик как можно ближе к корпусу камеры.

Повторите для пика с левого края.

Нагрейте iOpener и приложите его к корпусу камеры на две минуты.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамой.

Вставляйте пик не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте инструмент для вскрытия (пик) в образовавшийся зазор.

Если этот метод не срабатывает, переходите к следующему шагу для альтернативного метода; в противном случае следующий шаг пропустите.

Осторожно сдвиньте два пика в сторону корпуса камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.

Проводите пиками взад и вперёд вдоль «моста» между задней крышкой и корпусом камеры, пока не появится зазор между корпусом камеры и рамой.

Будьте осторожны с этим методом, так как есть риск трескания пластиковой задней крышки.

Вставьте медиатор для вскрытия между кожухом камеры и рамой, чтобы перерезать клей.

Рама к кожуху камеры приклеена достаточно сильно, поэтому может потребоваться несколько циклов нагрева.

Справа от камеры есть дополнительный клей, который необходимо перерезать.

На задней крышке вокруг вспышки телефона имеется пластина, на которой медиатор может застрять:

Наведите медиатор под углом вниз, чтобы не повредить пластину.

Совместите кончик медиатора с местом вспышки на телефоне.

Медленно вставляйте медиатор, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может ощущаться подобно клею. Наведите медиатор под углом вниз, чтобы он не соскользнул на пластину.

Перережьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка по-прежнему прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. Протрите остатки клея изопропиловым спиртом высокой концентрации (свыше 90%).

Если вы используете самоклеящиеся накладки Samsung по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отверткой Phillips удалите пять винтов длиной 4 мм, крепящих кронштейн материнской платы к раме.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, откуда он был вынут.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн материнской платы от рамы.

Пока не снимайте кронштейн полностью — он всё ещё подключён к катушке беспроводной зарядки.

Держа кронштейн материнской платы в стороне пинцетом или пальцами, используйте лопаточку, чтобы приподнять разъём питания батареи.

Старайтесь поддевать только край разъёма, чтобы не повредить сам гнездо и соседние компоненты.

Чтобы повторно присоединить такие же нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём будет смещён, контакты могут согнуться и получиться необратимое повреждение.

Держа кронштейн материнской платы в стороне, используйте лопаточку, чтобы приподнять и отключить нажимной разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки закреплена на телефоне лёгким слоем клея.

Осторожно отгладьте катушку беспроводной зарядки пальцами, чтобы отделить её от телефона.

При сборке вновь сначала закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку, затем плотно прижмите остальную часть катушки для приклеивания.

Кончиком лопатки приподнимите и отключите нажимной разъём кабеля разговорного динамика.

Отверткой Phillips удалите семь винтов длиной 4 мм, крепящих разговорный динамик к материнской плате.

Вставьте наконечник лопатки в зазор между правым краем разговорного динамика и корпусом телефона.

С помощью лопатки приподнимите и освободите защёлки, удерживающие разговорный динамик.

Пинцетом или пальцами извлеките разговорный динамик.

Плоской частью лопатки приподнимите и отключите нажимной разъём фронтальной камеры.

Используйте лопаточку, чтобы приподнять и отключить оранжевый нажимной разъём, находящийся рядом с нажимным разъёмом кабеля 5G-антенны.

Повторите для зелёного нажимного разъёма кабеля 5G-антенны.

Используйте лопаточку, чтобы приподнять и отключить нажимной разъём кабеля 5G-антенны.

Кончиком лопатки приподнимите и отключите нажимной разъём кабеля кнопки питания.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля дисплея.

Используйте лопатку, чтобы приподнять и отсоединить пресс-коннектор вторичного межсоединительного кабеля.

Повторите для пресс-коннектора основного межсоединительного кабеля.

Используйте лопатку или пальцы, чтобы отогнуть кабель кнопки питания от телефона.

Повторите для кабеля 5G-антенны на левой стороне.

Избегайте складывания или резкого изгиба кабелей при их перемещении; это может привести к разрыву кабелей.

Используйте пинцет или пальцы, чтобы отогнуть оранжевый кабель 5G-антенны от телефона.

Повторите для зелёного кабеля 5G-антенны.

Избегайте складывания или резкого изгиба кабелей при их перемещении; это может привести к разрыву кабелей.

Используйте крестовую отвёртку, чтобы выкрутить 4 мм винт, фиксирующий кронштейн камеры и материнскую плату к рамке.

Вставьте лопатку между правым нижним краем сборки материнской платы и рамкой.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие сборку материнской платы.

Используйте пальцы, чтобы снять сборку материнской платы.

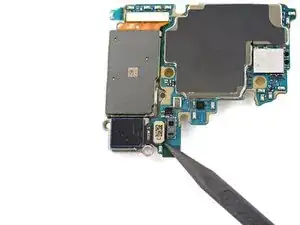

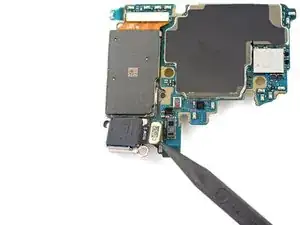

Используйте острый конец лопатки, чтобы приподнять и отсоединить пресс-коннектор ультраширокоугольной камеры от материнской платы.

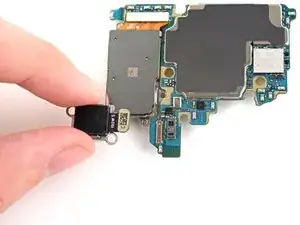

Используйте пинцет или пальцы, чтобы снять ультраширокоугольную камеру.

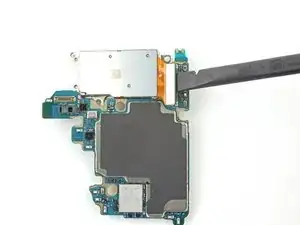

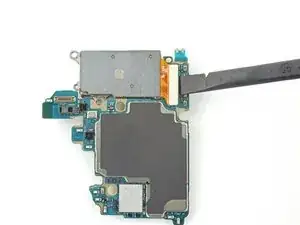

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор широкоугольной и телефото-камер от материнской платы.

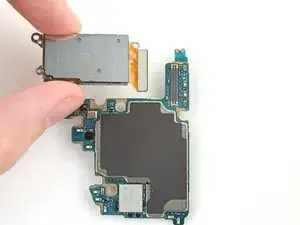

Используйте пинцет или пальцы, чтобы снять широкоугольную и телефото-камеры.

Теперь у вас осталась только материнская плата.
