Замена разъёма USB-C и дополнительной платы (daughterboard) Samsung Galaxy S21

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент в отверстие микрофона, не волнуйтесь — скорее всего вы не повредили микрофон.

Полностью отключите питание телефона перед началом работы.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Ровно и сильно потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают затруднения, дополнительно нагрейте край и попробуйте снова.

Вставьте открывающий медиатор в образовавшийся зазор.

Вставляйте медиатор не глубже 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей снова не склеился.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Ровно и сильно потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамкой.

Вставьте открывающий медиатор в образовавшийся зазор.

Вставляйте медиатор не глубже 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Проводите медиатором вдоль левого края в направлении нижнего левого угла, чтобы перерезать клей.

Не заходите дальше точки, где корпус камеры встречается с задней крышкой — вы рискуете треснуть пластик.

Оставьте медиатор на месте, чтобы клей снова не склеился.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Ровно и сильно потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамкой.

Вставьте открывающий медиатор в образовавшийся зазор.

Вставляйте медиатор не глубже 3 мм — вы можете повредить вторичный кабель межсоединения, который проходит параллельно правому краю.

Проводите медиатором взад-вперёд вдоль правого края задней крышки, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей снова не склеился.

Поверните медиатор, вставленный у правого края, вокруг верхнего правого угла телефона.

Вставляйте медиатор не глубже 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, за исключением верхнего левого, где находится основная тыльная камера.

Поставьте самый верхний медиатор как можно ближе к корпусу камеры.

Повторите для медиатора слева.

Разогрейте iOpener и приложите его к корпусу камеры на две минуты.

Пока ждёте, пока клей ослабнет, обратите внимание на следующее:

Справа от камеры есть дополнительный клей, который нужно перерезать.

На задней крышке вокруг вспышки есть пластина, в которой может застрять медиатор:

Наклоняйте медиатор вниз, чтобы избежать повреждений.

Поверните заднюю крышку против часовой стрелки, чтобы образовалась щель между корпусом камеры и рамкой.

Вставляйте медиатор не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте медиатор в образовавшуюся щель.

Если этот метод не сработает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Просуньте медиатор между корпусом камеры и рамкой, чтобы разрезать клей.

Крепление рамки к корпусу камеры содержит значительное количество клея, поэтому может потребоваться несколько циклов нагрева.

Совместите кончик медиатора с вспышкой вашего телефона.

Вставляйте медиатор медленно, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наклоните медиатор вниз, чтобы предотвратить его соскальзывание на пластину.

Разрежьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка всё ещё приклеена к рамке, проведите медиатором по кромкам телефона, пока крышка полностью не отделится.

Во время сборки:

Это хорошее место, чтобы включить телефон и проверить все функции перед его закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При проблемах с отделением клея примените нагрев.

Если вы используете самостоятельно вырезанные прокладки, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

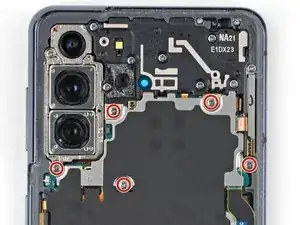

Отверткой Phillips отвинтите пять винтов длиной 4 мм, которые крепят кронштейн платы к рамке.

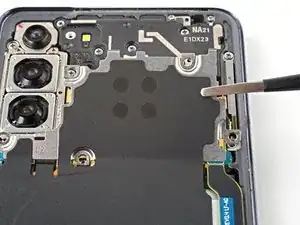

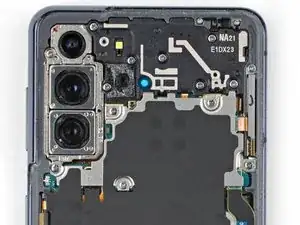

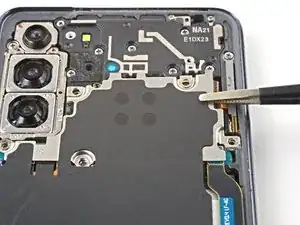

Пинцетом аккуратно приподнимите и отщелкните кронштейн платы от рамки.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

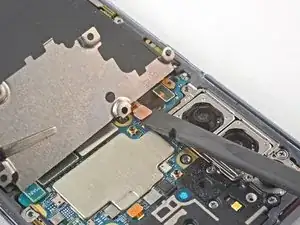

Удерживая кронштейн платы пинцетом или пальцами в стороне, лопаткой приподнимите пресс-коннектор батареи.

Осторожно подденьте только под кромку коннектора, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы заново присоединить такие пресс-коннекторы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут выгнуться и получить необратимое повреждение.

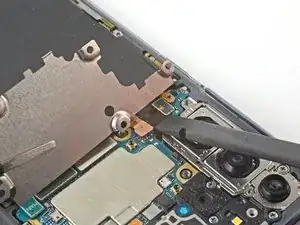

Удерживая кронштейн платы в стороне, лопаткой приподнимите и отключите пресс-коннектор катушки беспроводной зарядки.

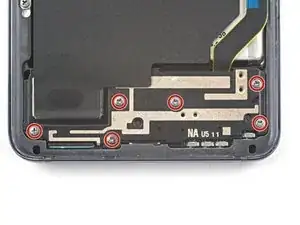

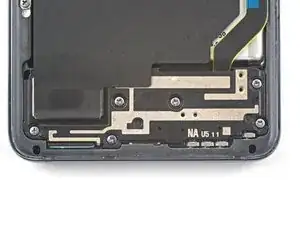

Отверткой Phillips отвинтите шесть винтов длиной 4 мм, которыми громкоговоритель крепится к рамке.

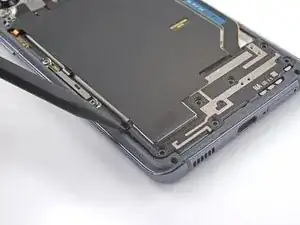

Вставьте конец лопатки в выемку в верхнем левом углу громкоговорителя и подденьте, чтобы освободить защёлки, удерживающие его на месте.

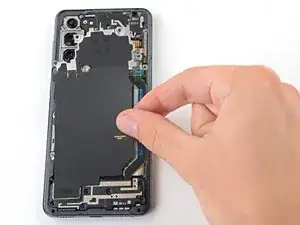

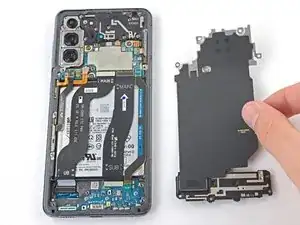

Снимите катушку беспроводной зарядки.

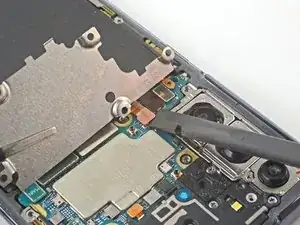

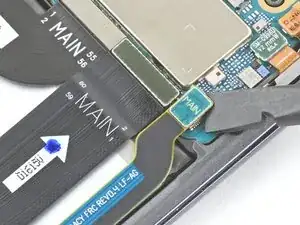

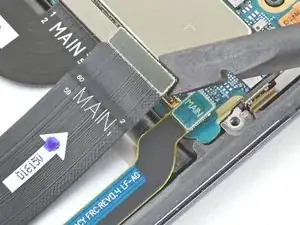

Плоским концом лопатки подденьте и отключите пресс-коннектор основного межсоединительного кабеля.

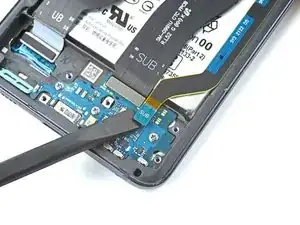

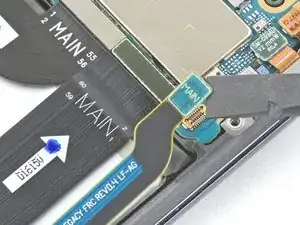

Плоским концом лопатки подденьте и отключите пресс-коннектор вторичного межсоединительного кабеля.

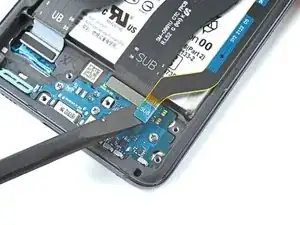

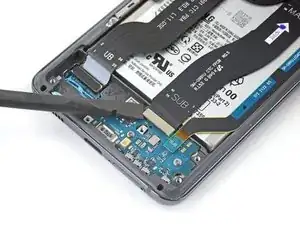

Лопаткой приподнимите и отключите пресс-коннектор вторичного межсоединительного кабеля.

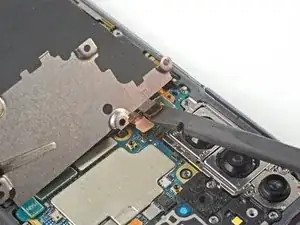

Повторите для пресс-коннектора основного межсоединительного кабеля.

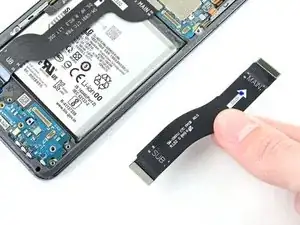

Пинцетом или пальцами снимите оба кабеля.

Отложите кабели в сторону. Вы будете использовать их повторно при сборке.

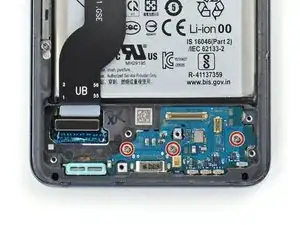

Отверткой Phillips отвинтите три винта длиной 3,5 мм, которые крепят дочернюю плату к рамке.

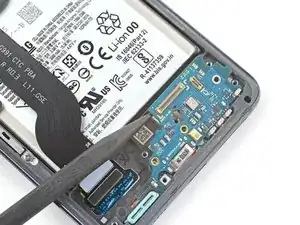

Кончиком лопатки приподнимите дочернюю плату.

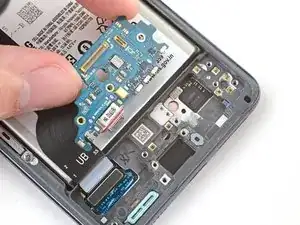

Пальцами потяните дочернюю плату вверх и отведите от нижней части телефона, затем извлеките её.

Если вы почувствуете сопротивление, порт USB-C может всё ещё зацепляться за паз. Аккуратно покачайте дочернюю плату при вытягивании, пока она полностью не отделится от телефона.
