Замена антенны 5G Samsung Galaxy S21

Полностью выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к нижнему краю задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к повреждениям от тепла.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего края.

Сильным равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте открывающую лопатку в образовавшийся зазор.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите лопаткой туда и обратно вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру левого края.

Сильным равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте открывающую лопатку в образовавшийся зазор.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите открытую лопатку вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Не проводите лопатку дальше точки, где корпус камеры соприкасается с задней крышкой, иначе рискуете треснуть пластик.

Оставьте лопатку на месте, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

Сильным равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте открывающую лопатку в образовавшийся зазор.

Вставляйте лопатку не более чем на 3 мм, иначе вы можете повредить вторичный соединительный кабель, который проходит параллельно правому краю.

Проводите лопаткой туда и обратно вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не слипся снова.

Поверните лопатку, вставленную с правого края, вокруг верхнего правого угла телефона.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применять для каждого угла, кроме верхнего левого, где находится тыльная камера.

Подведите верхнюю лопатку как можно ближе к корпусу камеры.

Повторите для лопатки с левого края.

Нагрейте iOpener и приложите его к корпусу камеры на две минуты.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамкой.

Вставляйте лопатку не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте открывающую лопатку в образовавшийся зазор.

Если этот метод не сработает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Аккуратно подвиньте две лопатки к корпусу камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.

Прокладывайте лопатки туда и обратно по «мосту» между задней крышкой и корпусом камеры, пока не создадите зазор между корпусом камеры и рамкой.

Будьте осторожны с этим методом, так как вы рискуете треснуть пластиковую заднюю крышку.

Вставьте медиатор между корпусом камеры и рамкой, чтобы прорезать клей.

Рамка сильно приклеена к корпусу камеры, поэтому может потребоваться несколько циклов прогрева.

Справа от камеры есть дополнительный клей, который нужно перерезать.

На задней крышке вокруг вспышки телефона есть пластина, на которой медиатор может застрять:

Наведите медиатор под углом вниз, чтобы избежать повреждений.

Сориентируйте кончик медиатора вровень со вспышкой телефона.

Вставляйте медиатор медленно, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наведите медиатор под углом вниз, чтобы он не соскальзывал на пластину.

Перережьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательного запечатывания. Обязательно полностью выключите телефон перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (более 90%) для удаления остатков клея.

Если вы используете самоклеящиеся прокладки Samsung, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Отверткой Phillips отверните пять винтов длиной 4 мм, крепящих кронштейн платы к рамке.

В ходе ремонта отслеживайте каждый винт и обязательно возвращайте его на то же место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн платы от рамки.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Удерживая кронштейн платы в стороне с помощью пинцета или пальцев, с помощью лопатки подденьте контакт батареи с нажимным разъёмом.

Поддевать следует только под край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы снова закрепить нажимные разъёмы как этот, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в середине. При неправильном выравнивании штырьки могут погнуться и получить необратимое повреждение.

Удерживая кронштейн платы в стороне, с помощью лопатки подденьте и отсоедините нажимной разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону лёгким слоем клея.

Пальцами аккуратно оторвите катушку зарядки от телефона.

При сборке сначала закрутите винты кронштейна платы, чтобы правильно выровнять катушку, затем плотно прижмите остальную часть катушки, чтобы она приклеилась.

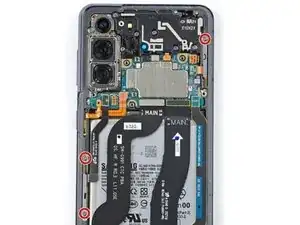

Отверткой Phillips отверните три винта длиной 3,5 мм, крепящие кронштейны антенн 5G к рамке.

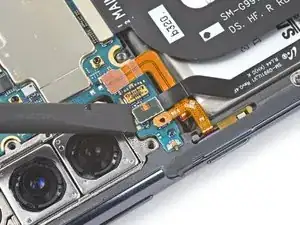

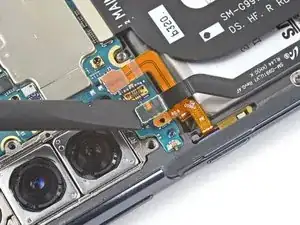

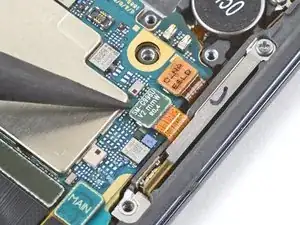

Плоским концом лопатки подденьте и отсоедините нажимной разъём кабеля антенны 5G.

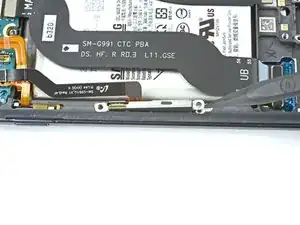

Кончиком лопатки подденьте нижнюю приёмную лапку винта левого кронштейна антенны 5G.

Пинцетом или пальцами снимите левую антенну 5G.

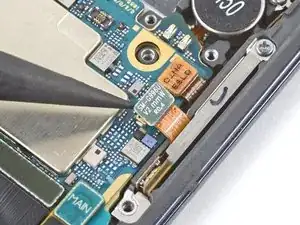

С помощью лопатки подденьте и отсоедините нажимной разъём кабеля антенны 5G.

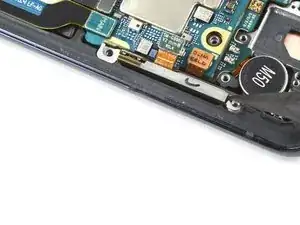

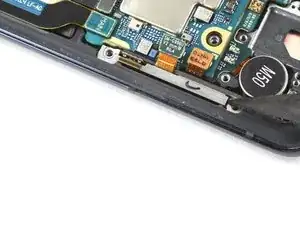

Кончиком лопатки подденьте верхний край правого кронштейна антенны 5G.

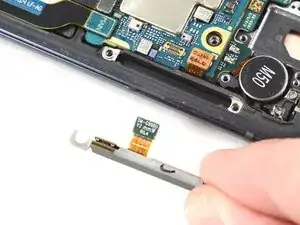

Пинцетом или пальцами снимите правую антенну 5G.
