Замена аккумулятора Samsung Galaxy S21

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, паяльную лампу или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Вставляйте инструмент не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите инструментом взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте инструмент на месте, чтобы клей не склеился обратно.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Вставляйте инструмент не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите инструментом вдоль левого края в направлении к нижнему левому углу, чтобы разрезать клей.

Не проводите дальше места, где корпус камеры соприкасается с задней крышкой, иначе можете треснуть пластик.

Оставьте инструмент на месте, чтобы клей не склеился обратно.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Вставляйте инструмент не более чем на 3 мм, так как вы можете повредить вторичный межсоединительный кабель, который проходит параллельно правому краю.

Проводите инструментом взад-вперёд вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте инструмент на месте, чтобы клей не склеился обратно.

Поверните инструмент, вставленный с правого края, вокруг верхнего правого угла телефона.

Вставляйте инструмент не более чем на 5 мм, чтобы не повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, кроме верхнего левого, где расположена основная камера.

Просуньте верхний инструмент как можно ближе к модулю камеры.

Повторите для инструмента с левого края.

Разогрейте iOpener и приложите его к модулю камеры на две минуты.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между модулем камеры и рамкой.

Вставляйте инструмент не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Если этот метод не сработал, переходите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Осторожно подвиньте два инструмента в направлении модуля камеры так, чтобы они оказались под углами задней крышки, примыкающими к модулю камеры.

Проводите инструментами взад-вперёд по мосту между задней крышкой и модулем камеры, пока не создадите зазор между модулем камеры и рамкой.

Будьте осторожны с этим методом, так как вы рискуете треснуть пластиковую заднюю крышку.

Вставьте плоскую лопатку между корпусом камеры и рамкой, чтобы разрезать клей.

Рамка прочно приклеена к корпусу камеры, поэтому может потребоваться несколько циклов прогрева.

Справа от камеры есть дополнительный клей, через который нужно пройти лопаткой.

На задней крышке вокруг вспышки телефона есть пластина, в которой лопатка может застрять:

Наклоняйте лопатку вниз, чтобы избежать повреждений.

Совместите кончик лопатки с вашей вспышкой.

Медленно вставляйте лопатку, избегая пластину вспышки.

Сопротивление пластины может казаться похожим на клей. Наклоняйте лопатку вниз, чтобы она не соскользнула в пластину.

Разрежьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите крупные куски клея пинцетом или пальцами. Сотрите остатки клея ватным тампоном с изопропиловым спиртом высокой концентрации (свыше 90%).

Если вы используете клейкие наклейки, вырезанные по форме Samsung, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отверткой Phillips выкрутите пять винтов длиной 4 мм, крепящих кронштейн платы к рамке.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.

Пинцетом осторожно приподнимите и отстегните кронштейн платы от рамки.

Не снимайте кронштейн полностью, он всё ещё прикреплён к катушке беспроводной зарядки.

Держа кронштейн платы в стороне пинцетом или пальцами, подденьте лопаткой пресс-коннектор батареи, чтобы приподнять его.

Поддевать следует только под край коннектора, чтобы не повредить сам разъём и соседние компоненты.

Чтобы снова подключить такие пресс-коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Держа кронштейн платы в стороне, подденьте лопаткой и отключите пресс-коннектор катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону слабо.

Осторожно отлепите катушку беспроводной зарядки пальцами.

При сборке сначала закрепите винты кронштейна платы, чтобы правильно выровнять катушку, затем плотно прижмите остальную часть катушки для приклеивания.

Отверткой Phillips выкрутите шесть винтов длиной 4 мм, крепящих динамик к рамке.

Вставьте заострённый конец лопатки в вырез в верхнем левом углу динамика и подденьте, чтобы освободить защёлки, удерживающие его.

Снимите динамик.

Плоским концом лопатки подденьте и отключите пресс-коннектор основного межсоединительного кабеля.

Плоским концом лопатки подденьте и отключите пресс-коннектор вспомогательного межсоединительного кабеля.

Плоским концом лопатки подденьте пресс-коннектор вспомогательного межсоединительного кабеля.

Повторите для пресс-коннектора основного межсоединительного кабеля.

Пинцетом или пальцами снимите вспомогательный и основной межсоединительные кабели.

Лопаткой подденьте и отключите нижний пресс-коннектор кабеля дисплея.

Используйте медиатор для поддевания и отсоедините верхний прижимной разъем кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кабель дисплея.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор при его извлечении — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать тепловой инцидент. Если вам трудно поднять аккумулятор, нанесите больше изопропилового спирта и попробуйте снова.

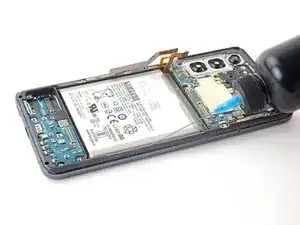

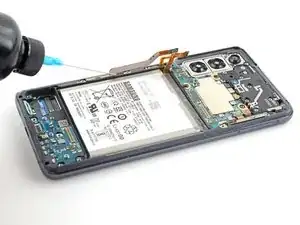

Нанесите 1–2 капли высококонцентрированного (свыше 90%) изопропилового спирта в зазоры по периметру аккумулятора.

Сначала наносите лишь несколько капель и при необходимости добавляйте; слишком большое количество изопропилового спирта может пролиться на материнскую плату и дочернюю плату или повредить дисплей.

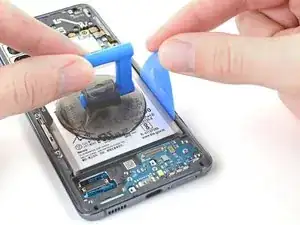

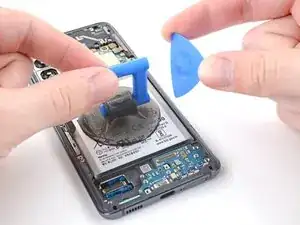

Прикрепите присоску к аккумулятору как можно ближе к центру правого края.

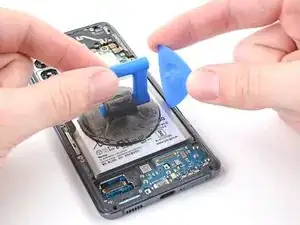

Вставьте медиатор в край в том месте, где зазор между рамкой и аккумулятором самый широкий.

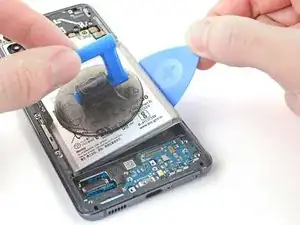

Поверните медиатор, чтобы ввести его длинную кромку в зазор.

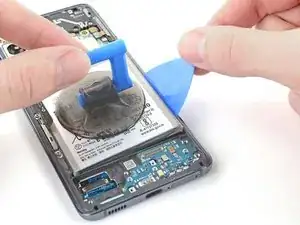

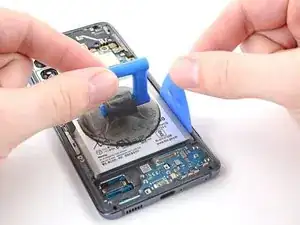

Потяните присоску вверх с сильной, равномерной силой и подденьте аккумулятор медиатором, чтобы отделить его от рамки.

Если вам трудно приподнять аккумулятор с помощью присоски, нанесите ещё 1–2 капли изопропилового спирта.

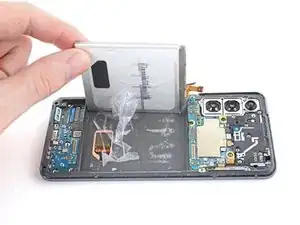

Снимите аккумулятор, убедившись, что сняли оставшиеся полоски клея.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность для безопасности.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

При сборке:

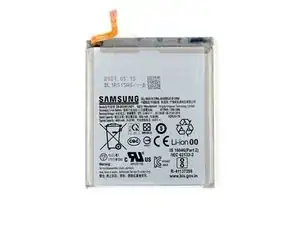

Зафиксируйте новый аккумулятор с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно его позиционировать, нанесите новый клей в корпус устройства в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

Временно подключите аккумулятор к материнской плате для правильного выравнивания. Отключите аккумулятор после установки на место.
