Замена основного кабеля межсоединения Samsung Galaxy S21

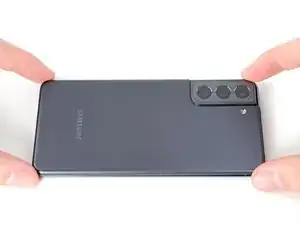

Полностью выключите телефон перед началом работы.

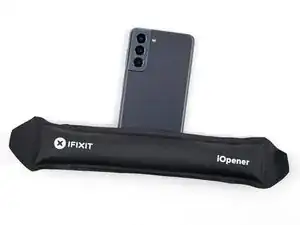

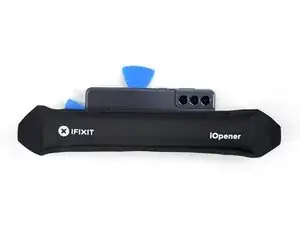

Подогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

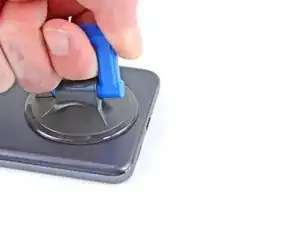

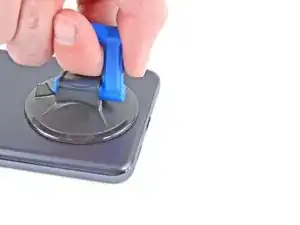

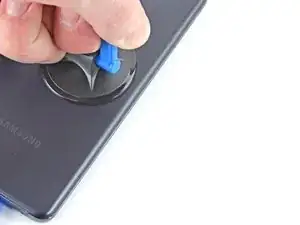

Приложите присоску к задней части телефона как можно ближе к центру нижнего края.

Сильным, равномерным усилием тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

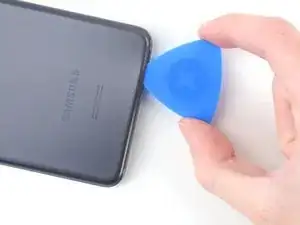

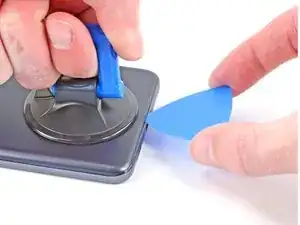

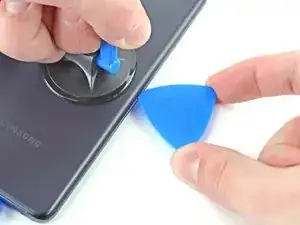

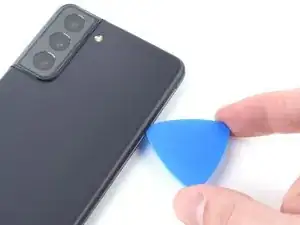

Вставьте медиатор для вскрытия в образовавшийся зазор.

Вставляйте медиатор только на глубину до 5 мм, иначе можно повредить внутренние компоненты.

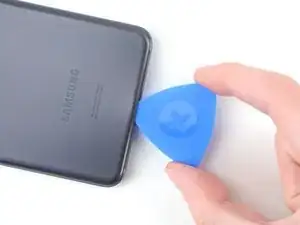

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

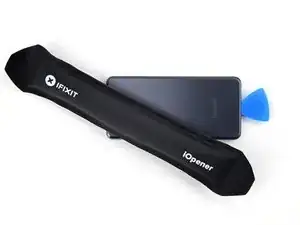

Приложите подогретый iOpener к левому краю задней крышки на две минуты.

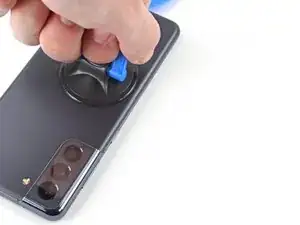

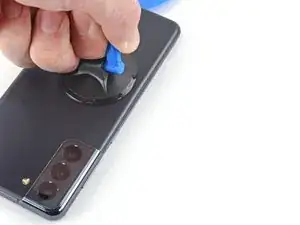

Приложите присоску к задней части телефона как можно ближе к центру левого края.

Сильным, равномерным усилием тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Вставляйте медиатор только на глубину до 5 мм, иначе можно повредить внутренние компоненты.

Проведите медиатором вдоль левого края в направлении к нижнему левому углу, чтобы отрезать клей.

Не прорезайте дальше места соединения корпуса камеры и задней крышки — это может привести к трещинам в пластике.

Оставьте медиатор на месте, чтобы клей не склеился снова.

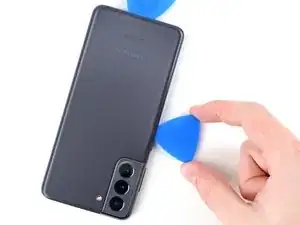

Приложите подогретый iOpener к правому краю задней крышки на две минуты.

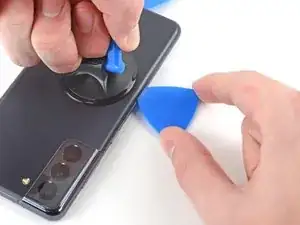

Приложите присоску к задней части телефона как можно ближе к центру правого края.

Сильным, равномерным усилием тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

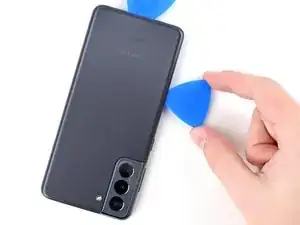

Вставьте медиатор для вскрытия в образовавшийся зазор.

Вставляйте медиатор только на глубину до 3 мм, иначе можно повредить вторичный кабель межсоединения, который проходит параллельно правому краю.

Проводите медиатором взад-вперёд вдоль правого края задней крышки, чтобы отрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

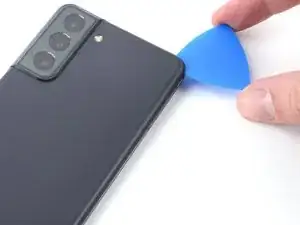

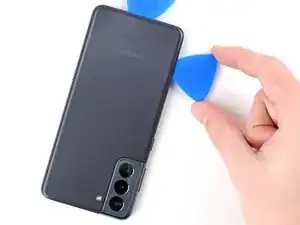

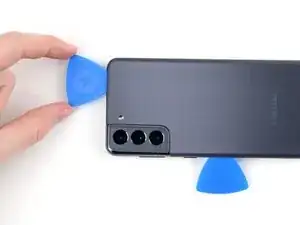

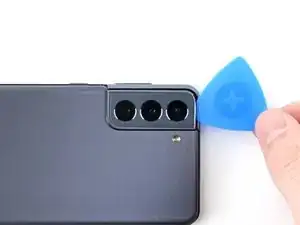

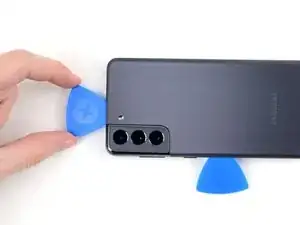

Поверните медиатор, установленный на правом крае, вокруг верхнего правого угла телефона.

Вставляйте медиатор только на глубину до 5 мм, иначе можно повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, кроме верхнего левого, где расположена камера, направленная назад.

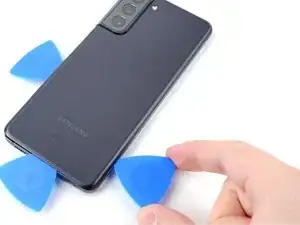

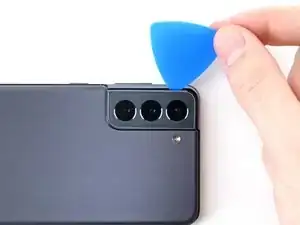

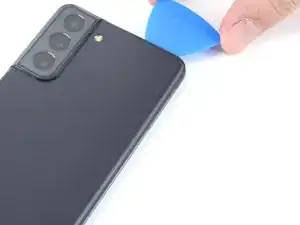

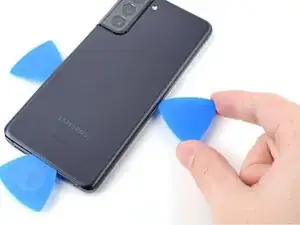

Сдвиньте верхний медиатор как можно ближе к корпусу камеры.

Повторите для медиатора на левом крае.

Подогрейте iOpener и приложите его к корпусу камеры на две минуты.

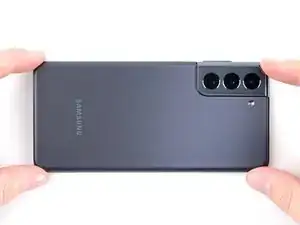

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамкой.

Вставляйте медиатор только на глубину до 5 мм, чтобы не поцарапать камеру.

Вставьте медиатор в образовавшийся зазор.

Если этот метод не сработал, переходите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

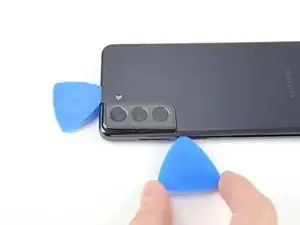

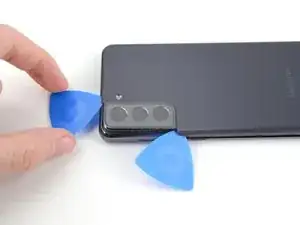

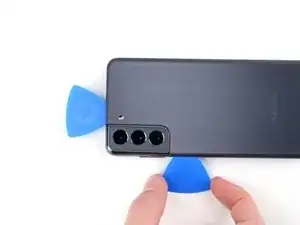

Осторожно подведите оба медиатора к корпусу камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.

Проводите медиаторами взад-вперёд вдоль соединительного участка между задней крышкой и корпусом камеры, пока не образуется зазор между корпусом камеры и рамкой.

Будьте осторожны с этим методом — есть риск треснуть пластиковую заднюю крышку.

Вставьте медиатор для вскрытия между корпусом камеры и рамкой, чтобы разрезать клей.

Рамка приклеена к корпусу камеры значительным количеством клея, поэтому может потребоваться несколько циклов нагрева.

Справа от камеры есть дополнительный клей, который нужно перерезать.

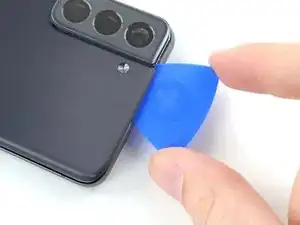

На задней крышке вокруг вспышки телефона находится пластина, на которой медиатор может застрять:

Наведите медиатор под углом вниз, чтобы избежать повреждений.

Выравняйте кончик медиатора с вспышкой телефона.

Вставляйте медиатор медленно, избегая пластины вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наведите медиатор под углом вниз, чтобы он не съезжал на пластину.

Перережьте клей справа от камеры.

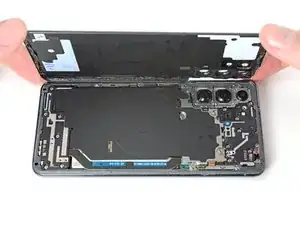

Снимите заднюю крышку.

Если задняя крышка все ещё прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (свыше 90%) для удаления остатков клея.

Если вы используете фирменные самоклеящиеся прокладки Samsung, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

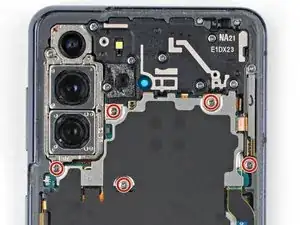

Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 4 мм, крепящих кронштейн материнской платы к рамке.

В ходе ремонта следите за каждым винтом и убедитесь, что при сборке он возвращается на своё место.

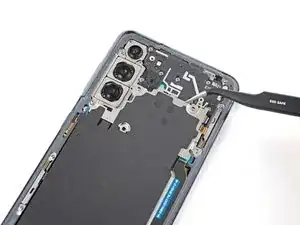

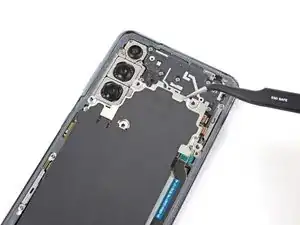

С помощью пинцета аккуратно приподнимите и отщелкните кронштейн материнской платы от рамки.

Пока не снимайте кронштейн полностью, он всё ещё прикреплён к катушке беспроводной зарядки.

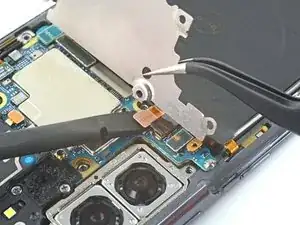

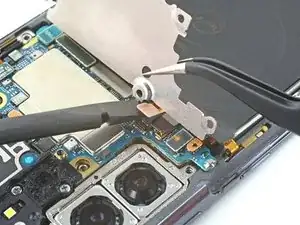

Удерживая кронштейн материнской платы пинцетом или пальцами в стороне, используйте лопатку, чтобы приподнять разъём батареи с защёлки.

Старайтесь поддевать только край разъёма, чтобы не повредить сам сокет и окружающие компоненты.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и надавите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

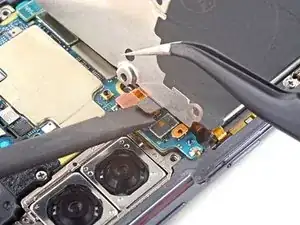

Удерживая кронштейн материнской платы в стороне, используйте лопатку, чтобы приподнять и отсоединить защёлкивающийся разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону слабо.

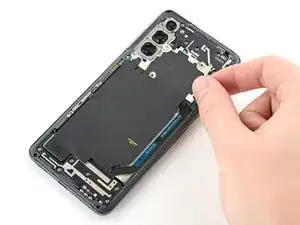

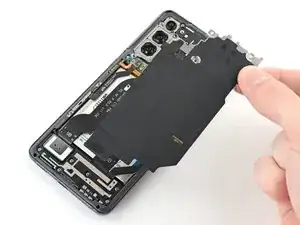

Осторожно подденьте катушку беспроводной зарядки пальцами, чтобы отделить её от телефона.

При сборке сначала закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку, затем плотно прижмите оставшуюся часть катушки, чтобы она прилегла.

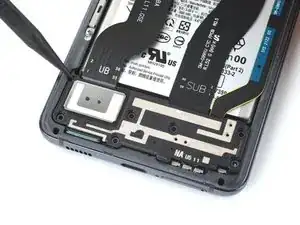

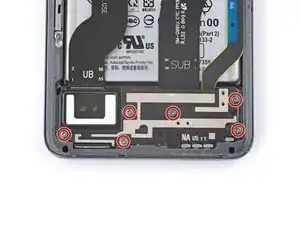

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 4 мм, крепящих динамик к рамке.

Вставьте наконечник лопатки в выемку в верхнем левом углу динамика и подденьте, чтобы освободить защёлки, удерживающие его.

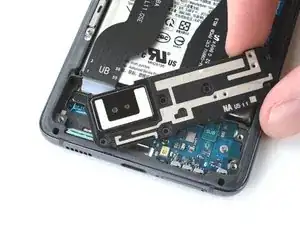

Снимите динамик.

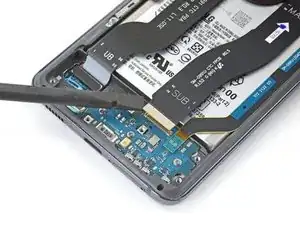

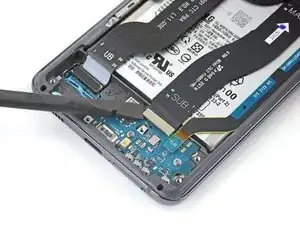

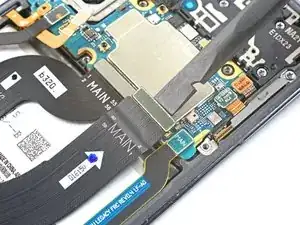

Используйте плоскую часть лопатки, чтобы приподнять и отсоединить нижний защёлкивающийся разъём основного соединительного кабеля.

Используйте плоскую часть лопатки, чтобы приподнять и отсоединить верхний защёлкивающийся разъём основного соединительного кабеля.

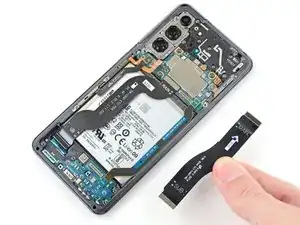

Используйте пинцет или пальцы, чтобы снять основной соединительный кабель.
