Замена дочерней платы Samsung Galaxy S21

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы вытолкнуть лоток SIM-карты.

Снимите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь! Скорее всего вы не повредили микрофон.

Полностью выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к нижнему торцу задней панели в течение двух минут.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего торца.

Резко и равномерно потяните присоску вверх, чтобы образовать щель между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте медиатор для вскрытия в образовавшуюся щель.

Вставляйте медиатор не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите медиатором вперёд и назад вдоль нижнего торца, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не запечатался заново.

Приложите нагретый iOpener к левому торцу задней панели в течение двух минут.

Прикрепите присоску к задней панели телефоне как можно ближе к центру левого торца.

Резко и равномерно потяните присоску вверх, чтобы образовать щель между задней панелью и рамкой.

Вставьте медиатор для вскрытия в щель.

Вставляйте медиатор не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите медиатором вдоль левого торца к нижнему левому углу, чтобы разрезать клей.

Не заходите дальше места стыка камеры с задней панелью, иначе рискуете треснуть пластик.

Оставьте медиатор на месте, чтобы клей не запечатался заново.

Приложите нагретый iOpener к правому торцу задней панели в течение двух минут.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого торца.

Резко и равномерно потяните присоску вверх, чтобы образовать щель между задней панелью и рамкой.

Вставьте медиатор для вскрытия в щель.

Вставляйте медиатор не более чем на 3 мм, иначе вы можете повредить вторичный соединительный кабель, который проходит параллельно правому торцу.

Проводите медиатором вперёд и назад вдоль правого торца задней панели, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не запечатался заново.

Поверните медиатор на правом торце вокруг верхнего правого угла телефона.

Вставляйте медиатор не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, за исключением верхнего левого, где расположена основная задняя камера.

Сдвиньте верхний медиатор как можно ближе к корпусу камеры.

Повторите для медиатора на левом торце.

Нагрейте iOpener и приложите его к корпусу камеры в течение двух минут.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между кожухом камеры и рамкой.

Вставляйте медиатор не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте медиатор в образовавшийся зазор.

Если этот метод не работает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Осторожно сдвиньте два медиатора в направлении кожуха камеры так, чтобы они оказались под углами задней крышки, прилегающими к кожуху камеры.

Двигайте медиаторы взад и вперёд вдоль перемычки между задней крышкой и кожухом камеры, пока не появится зазор между кожухом камеры и рамкой.

Будьте осторожны с этим методом — существует риск трещин в пластиковой задней крышке.

Просуньте медиатор между кожухом камеры и рамкой, чтобы перерезать клей.

Между рамкой и кожухом камеры находится значительное количество клея, поэтому может потребоваться несколько циклов нагрева.

Справа от камеры есть дополнительный клей, через который нужно прорезать.

На задней крышке вокруг вспышки телефона есть пластина, в которой медиатор может застрять:

Наведите медиатор под углом вниз, чтобы избежать повреждений.

Совместите кончик медиатора со вспышкой телефона.

Вставляйте медиатор медленно, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может казаться похожим на клей. Наведите медиатор под углом вниз, чтобы он не соскальзывал на пластину.

Перережьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка по-прежнему прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (свыше 90%), чтобы удалить остатки клея.

Если вы используете фирменные наклейки Samsung, следуйте этому руководству.

Если вы используете двустороннюю липкую ленту, следуйте этому руководству.

Отвинтите пять винтов длиной 4 мм крестообразной отверткой, фиксирующих кронштейн материнской платы на рамке.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн материнской платы от рамки.

Пока не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Удерживая кронштейн материнской платы в стороне пинцетом или пальцами, используйте лопатку, чтобы приподнять разъём питания батареи с защёлки.

Осторожно подденьте только под край разъёма, чтобы не повредить сам гнездо и окружающие компоненты.

Чтобы снова подключить такие разъёмы с защёлкой, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Удерживая кронштейн материнской платы в стороне, с помощью лопатки приподнимите и отключите разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону слабым клеем.

Аккуратно отлейте катушку беспроводной зарядки пальцами, отрывая её от телефона.

При сборке сначала закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку зарядки, затем плотно придавите остальную часть катушки, чтобы она приклеилась.

Отвинтите шесть винтов длиной 4 мм крестообразной отверткой, фиксирующих динамик к рамке.

Вставьте кончик лопатки в выемку в верхнем левом углу динамика и подденьте, чтобы освободить защёлки, удерживающие его.

Снимите динамик.

Используйте плоский конец лопатки, чтобы приподнять и отключить нижний разъём шлейфа основного соединения.

Используйте плоский конец лопатки, чтобы приподнять и отключить верхний разъём шлейфа основного соединения.

Используйте пинцет или пальцы, чтобы снять основной кабель межсоединения.

Используйте плоский конец лопатки, чтобы отогнуть и отключить нижний нажатый разъем вторичного кабеля межсоединения.

Используйте плоский конец лопатки, чтобы отогнуть и отключить верхний нажатый разъем вторичного кабеля межсоединения.

Используйте пинцет или пальцы, чтобы снять вторичный кабель межсоединения.

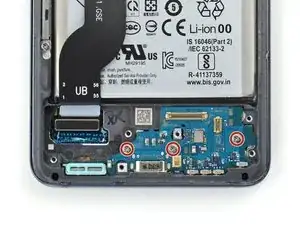

Используйте крестовую отвертку, чтобы выкрутить три винта 3,5 мм, крепящие дочернюю плату к раме.

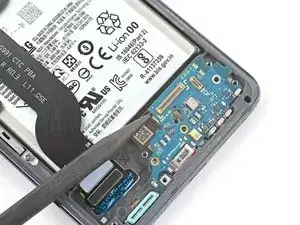

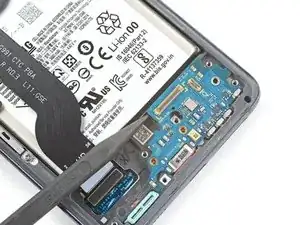

Используйте наконечник лопатки, чтобы приподнять дочернюю плату.

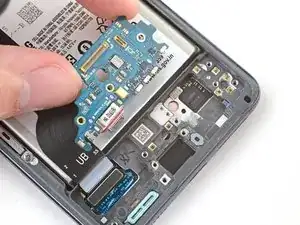

Используйте пальцы, чтобы подтолкнуть дочернюю плату вверх и отвести от нижней части телефона, затем извлеките её.

Если вы чувствуете сопротивление, порт USB-C может все ещё зацеплен в своей канавке; аккуратно покачайте дочернюю плату при вытягивании, пока она полностью не отделится от телефона.
