Замена экрана Samsung Galaxy S21

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно прогрейте край и попробуйте снова.

Вставьте монтажную лопатку в образовавшийся зазор.

Вставляйте лопатку не более чем на 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Проведите лопаткой взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте монтажную лопатку в зазор.

Вставляйте лопатку не более чем на 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Проведите монтажной лопаткой вдоль левого края в направлении нижнего левого угла, чтобы разрезать клей.

Не проводите лопаткой дальше, чем место стыка корпуса камеры и задней крышки — вы рискуете треснуть пластик.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте монтажную лопатку в зазор.

Вставляйте лопатку не более чем на 3 мм — вы можете повредить вспомогательный соединительный кабель, который проходит параллельно правому краю.

Проведите монтажной лопаткой взад-вперёд вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Поверните монтажную лопатку, вставленную с правого края, вокруг верхнего правого угла телефона.

Вставляйте лопатку не более чем на 5 мм — при глубоком проникновении вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, кроме верхнего левого, где расположена тыльная камера.

Сдвиньте верхнюю лопатку как можно ближе к корпусу камеры.

Повторите для лопатки с левой стороны.

Разогрейте iOpener и приложите его к корпусу камеры на две минуты.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамкой.

Вставляйте лопатку не более чем на 5 мм, чтобы избежать царапин на камере.

Вставьте монтажную лопатку в зазор.

Если этот метод не срабатывает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Аккуратно сдвиньте обе лопатки в направлении корпуса камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.

Проводите лопатками взад-вперёд по мосту между задней крышкой и корпусом камеры, пока не образуется зазор между корпусом камеры и рамкой.

Будьте осторожны с этим методом, поскольку вы рискуете треснуть пластиковую заднюю крышку.

Просуньте лопатку для разъёма между кожухом камеры и рамкой, чтобы разрезать клей.

Кожух крепится к рамке значительным количеством клея, поэтому может потребоваться несколько циклов нагрева.

Справа от камеры имеется дополнительный клей, который нужно перерезать.

На задней крышке вокруг вспышки телефона есть пластина, на которой лопатка может застрять:

Наклоняйте лопатку вниз, чтобы избежать повреждений.

Совместите кончик лопатки для разъёма со вспышкой телефона.

Вставляйте лопатку медленно, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наклоняйте лопатку вниз, чтобы лопатка не соскользнула на пластину.

Перережьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

При обратной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед дальнейшей работой.

Удалите куски клея пинцетом или пальцами. Протрите остатки клея изопропиловым спиртом высокой концентрации (свыше 90%).

Если вы используете самоклеящиеся прокладки Samsung по индивидуальной вырезке, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отвинтите крестовой отвёрткой пять винтов длиной 4 мм, крепящих кронштейн материнской платы к рамке.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что возвращаете его на то же место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн материнской платы от рамки.

Пока не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Держа кронштейн материнской платы в стороне пинцетом или пальцами, плоской лопаткой подденьте разъём батареи с нажимом и отсоедините его.

Старайтесь поддевать только край разъёма, чтобы не повредить сам гнездо и окружающие компоненты.

Для повторного подключения разъёмов такого типа следуйте этой инструкции: аккуратно совместите и нажмите одну сторону, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и получить необратимое повреждение.

Продолжая держать кронштейн материнской платы в стороне, плоской лопаткой подденьте и отсоедините разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки закреплена на телефоне лёгким клеем.

Осторожно снимите катушку беспроводной зарядки пальцами.

При обратной сборке сначала закрутите винты кронштейна материнской платы, чтобы правильно расположить катушку, затем плотно прижмите остальную часть катушки, чтобы она приклеилась.

Отвинтите крестовой отвёрткой шесть винтов длиной 4 мм, крепящих динамик к рамке.

Вставьте кончик лопатки в выемку в верхнем левом углу динамика и подденьте, чтобы освободить защёлки, держащие его.

Снимите динамик.

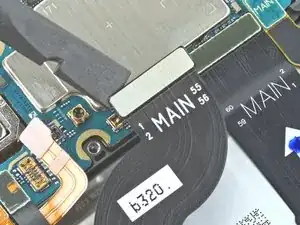

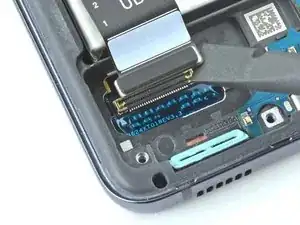

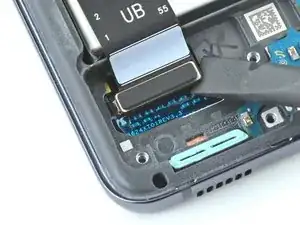

Плоской лопаткой подденьте и отсоедините нижний нажимной разъём шлейфа дисплея.

Плоской лопаткой подденьте и отсоедините верхний нажимной разъём шлейфа дисплея.

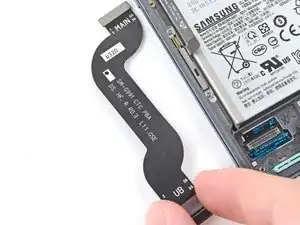

Пинцетом или пальцами снимите шлейф дисплея.

Наложите нагретый iOpener на экран минимум на пять минут, чтобы ослабить клей под ним.

Клей дисплея Galaxy S21 очень прочный, и, вероятно, потребуется многократный разогрев и повторное наложение iOpener перед началом и в процессе снятия дисплея.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть устройство.

Пока клей размягчается, обратите внимание на следующее:

По периметру рамки экран закреплён клеем.

Вокруг фронтальной камеры находится дополнительный клей — для его разрезания потребуется глубже вставить медиатор.

Прямо над датчиком отпечатка пальца также имеется клей.

Некоторая часть клея может остаться на экране после его снятия в зависимости от того, как вы разрезали клей пластиковой картой.

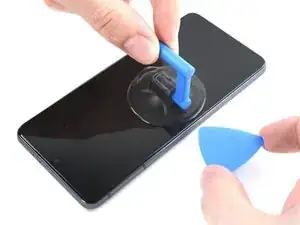

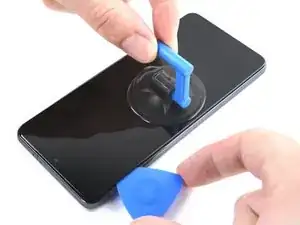

Когда экран станет тёплым на ощупь, установите присоску у левого края экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

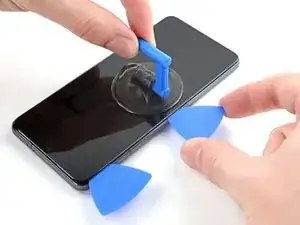

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

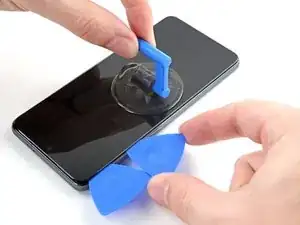

Вставьте медиатор в зазор между рамкой и экраном.

Сдвиньте медиатор к верхнему левому углу экрана, чтобы разрезать клей.

Во время этой операции используйте только кончик медиатора (4–5 мм), чтобы не запутаться с кабелем датчика отпечатка пальца под экраном и не порвать его случайно.

Оставьте медиатор на месте, чтобы клей не склеился снова.

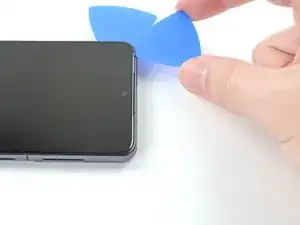

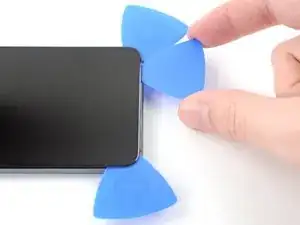

Вставьте второй медиатор в верхнем левом углу и сдвиньте его к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Когда вы разрезаете клей вблизи фронтальной камеры, вставляйте только кончик медиатора (2–3 мм), чтобы не повредить и не замазать камеру.

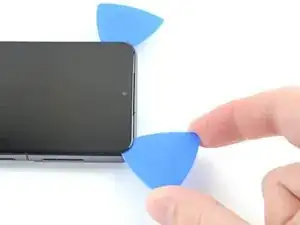

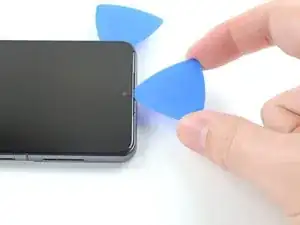

Вставьте третий медиатор в верхнем левом углу экрана.

Проведите медиатор вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Если клей становится трудно разрезать, он, скорее всего, охладился. Нагрейте его iOpener или феном на 1–2 минуты.

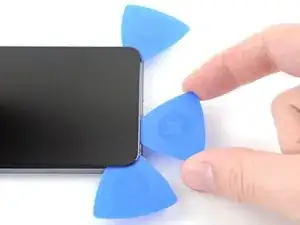

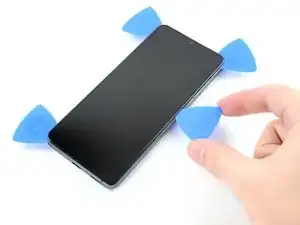

Вставьте четвёртый медиатор под верхний правый угол экрана.

Проведите медиатор вдоль правого края экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

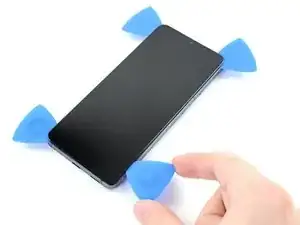

Вставьте пятый медиатор в нижнем правом углу экрана.

Проведите медиатор вдоль нижнего края, чтобы разрезать оставшийся клей.

Не пытайтесь пока полностью снять дисплей. Дисплей всё ещё приклеен к средней рамке клеем под центром экрана.

У Galaxy S21 под центром экрана находится клей, который нужно разрезать перед снятием рамки.

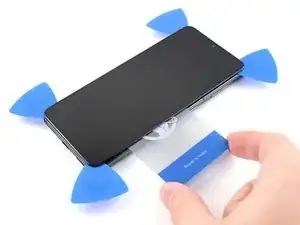

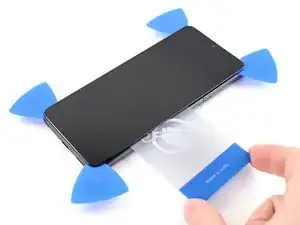

Вставьте пластиковую карту в зазор между рамкой и дисплеем по длинному краю телефона.

Используйте пластиковую карту, чтобы разрезать клей под экраном.

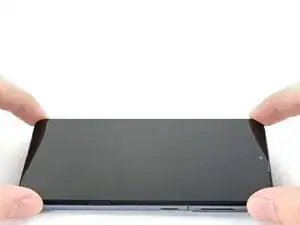

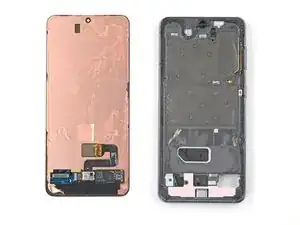

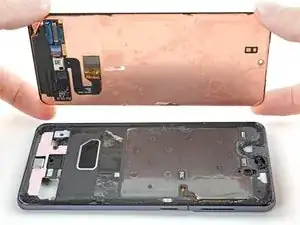

Снимите экран.

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты со старого экрана на новую деталь.

Нанесите новый клей там, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете предварительно вырезанную клейкую ленту.
