Замена экрана и блока аккумулятора Samsung Galaxy S21

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь — скорее всего вы не повредили микрофон.

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к нижнему краю задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

Прикрепите присоску к задней части телефона, как можно ближе к центру нижнего края.

Сильной, равномерной тянущей силой потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, дополнительно нагрейте край и попробуйте снова.

Вставьте пластиковую лопатку в образовавшийся зазор.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите лопаткой взад и вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился заново.

Приложите разогретый iOpener к левому краю задней крышки в течение двух минут.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Сильной, равномерной тянущей силой потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамой.

Вставьте пластиковую лопатку в зазор.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите лопатку вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Не прорезайте дальше места, где корпус камеры примыкает к задней крышке, чтобы не треснуть пластик.

Оставьте лопатку в зазоре, чтобы клей не склеился заново.

Приложите разогретый iOpener к правому краю задней крышки в течение двух минут.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Сильной, равномерной тянущей силой потяните присоску вверх, чтобы образовался зазор между задней крышкой и рамой.

Вставьте пластиковую лопатку в зазор.

Вставляйте лопатку не более чем на 3 мм, иначе вы можете повредить вторичный межсоединительный кабель, который проходит параллельно правому краю.

Проводите лопатку вперёд и назад вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился заново.

Поверните лопатку, вставленную с правого края, вокруг верхнего правого угла телефона.

Вставляйте лопатку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, за исключением верхнего левого, где расположена тыльная камера.

Проведите верхнюю лопатку как можно ближе к корпусу камеры.

Повторите для лопатки с левого края.

Нагрейте iOpener и приложите его к корпусу камеры на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующее:

Справа от камеры есть дополнительный клей, через который нужно прорезать.

На задней крышке вокруг вспышки телефона есть пластина, в которой может застрять медиатор:

Наклоняйте медиатор вниз, чтобы избежать повреждений.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамкой.

Вставляйте медиатор только на глубину до 5 мм, чтобы не поцарапать камеру.

Вставьте медиатор в получившийся зазор.

Если этот метод не работает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Просуньте медиатор между корпусом камеры и рамкой, чтобы перерезать клей.

Крепление рамки к корпусу камеры обеспечено значительным количеством клея, поэтому может потребоваться несколько циклов нагрева.

Совместите кончик медиатора со вспышкой телефона.

Вставляйте медиатор медленно, следя за тем, чтобы не задеть пластину вспышки.

Сопротивление пластины может ощущаться как клей. Наклоняйте медиатор вниз, чтобы он не соскользнул в пластину.

Перережьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. Примените нагрев, если трудно отделить клей.

Если вы используете самоклеящиеся уплотнения по индивидуальной форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте крестовую отвёртку, чтобы открутить пять винтов длиной 4 мм, которые крепят кронштейн материнской платы к рамке.

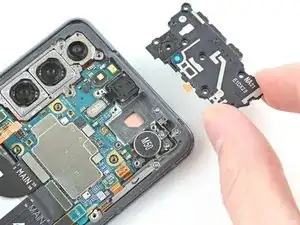

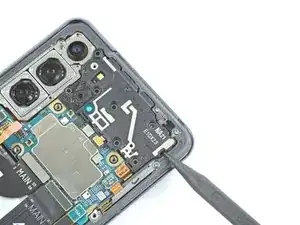

Используйте пинцет, чтобы аккуратно приподнять и отщёлкнуть кронштейн материнской платы от рамки.

Пока не снимайте кронштейн полностью, он всё ещё прикреплён к катушке беспроводной зарядки.

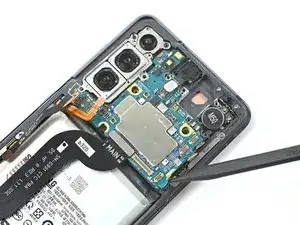

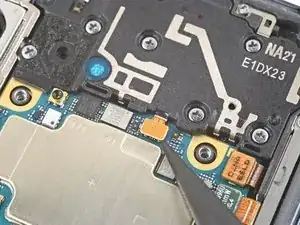

Держа кронштейн материнской платы в стороне пинцетом или пальцами, используйте лопаточку, чтобы поддеть коннектор батареи с защёлкой.

Старайтесь поддевать только под край коннектора, чтобы не повредить сам гнездо и соседние компоненты.

Чтобы снова присоединить такие защёлкивающиеся коннекторы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если коннектор смещён, контакты могут погнуться и получить необратимое повреждение.

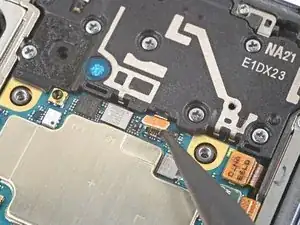

Держа кронштейн материнской платы в стороне, используйте лопаточку, чтобы поддеть и отключить защёлкивающийся коннектор катушки беспроводной зарядки.

Используйте крестовую отвёртку, чтобы открутить шесть винтов длиной 4 мм, которые крепят динамик к рамке.

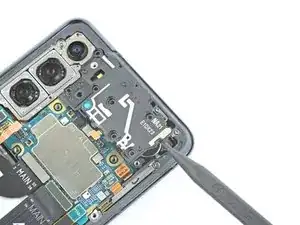

Вставьте остриё лопаточки в вырез в верхнем левом углу динамика и подденьте, чтобы освободить зажимы, удерживающие его на месте.

Снимите катушку беспроводной зарядки.

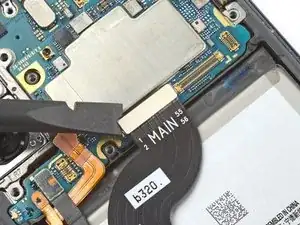

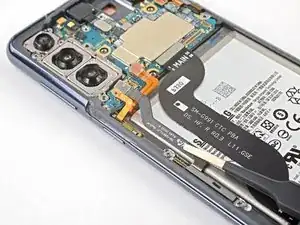

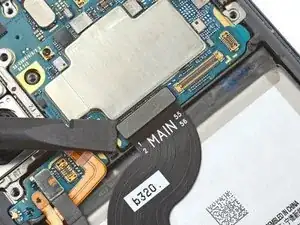

Используйте плоский край лопаточки, чтобы поддеть и отключить защёлкивающийся коннектор основного межсоединительного кабеля.

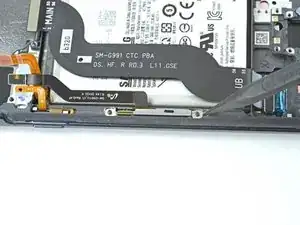

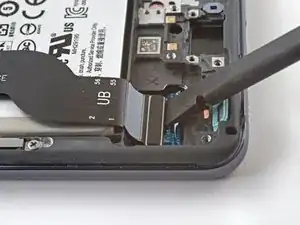

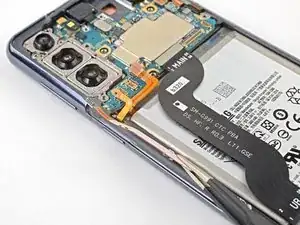

Используйте плоский край лопаточки, чтобы поддеть и отключить защёлкивающийся коннектор дополнительного межсоединительного кабеля.

Используйте лопаточку, чтобы поддеть и отключить защёлкивающийся коннектор дополнительного межсоединительного кабеля.

Повторите для защёлкивающегося коннектора основного межсоединительного кабеля.

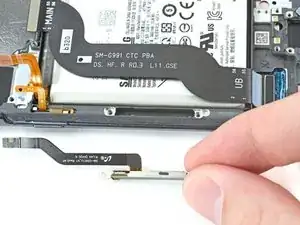

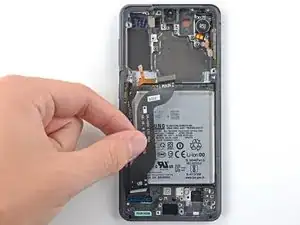

Используйте пинцет или пальцы, чтобы снять оба кабеля.

Отложите кабели в сторону. Вы будете повторно использовать их при сборке.

Используйте крестовую отвёртку, чтобы открутить три винта длиной 3.5 мм, которые крепят дочернюю плату к рамке.

Используйте кончик медиатора, чтобы приподнять вспомогательную плату.

Пальцами поднимите вспомогательную плату и отведите её от нижней части телефона, затем извлеките её.

Если вы ощущаете сопротивление, порт USB‑C может всё ещё зацеплен за паз. Аккуратно покачивайте вспомогательную плату при вытягивании, пока она полностью не отойдёт от телефона.

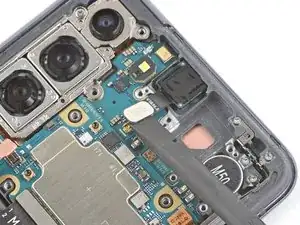

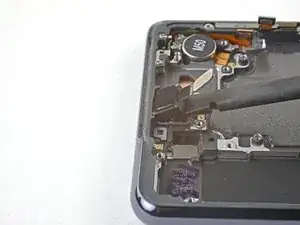

Используйте кончик медиатора, чтобы приподнять и отключить пресс‑разъём кабеля динамика в ушном отверстии.

Отверткой Phillips удалите семь винтов длиной 4 мм, фиксирующих динамик в ушном отверстии к плате.

Вставьте кончик медиатора в зазор между правым краем динамика в ушном отверстии и корпусом телефона.

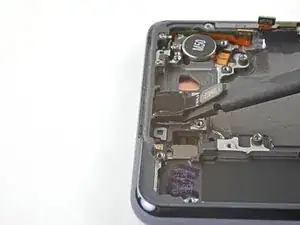

С помощью медиатора отожмите и освободите защёлки, удерживающие динамик.

Пинцетом или пальцами извлеките динамик в ушном отверстии.

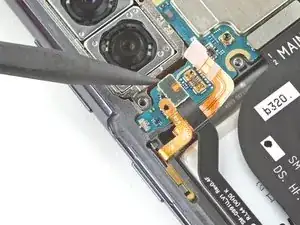

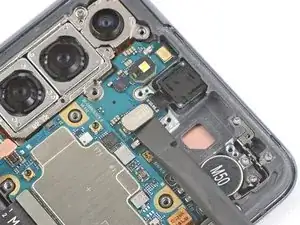

Используйте медиатор, чтобы приподнять и отключить верхний пресс‑разъём кабеля дисплея.

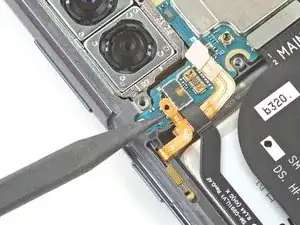

Используйте медиатор, чтобы приподнять и отключить левый пресс‑разъём антенны 5G mmWave.

Повторите для пресс‑разъёма кабеля кнопки питания.

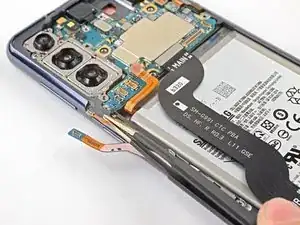

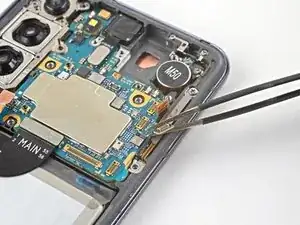

Пинцетом или пальцами отогните кабель кнопки питания от корпуса телефона.

Повторите для кабеля антенны 5G mmWave на левой кромке.

Избегайте сгибания или резкого перегиба кабелей при их перемещении — это может разорвать кабели.

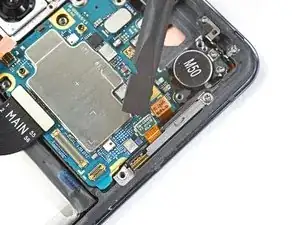

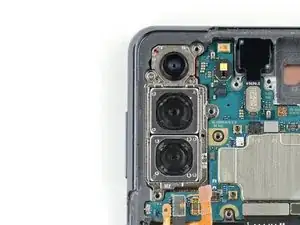

Плоским концом медиатора приподнимите и отключите пресс‑разъём фронтальной камеры.

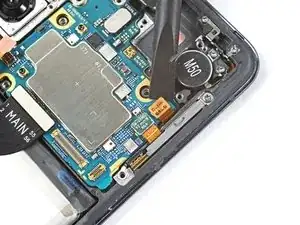

Используйте медиатор, чтобы приподнять и отключить оранжевый пресс‑разъём рядом с пресс‑разъёмом антенны 5G mmWave.

Повторите для зелёного пресс‑разъёма антенны 5G mmWave.

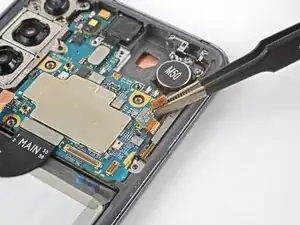

Пинцетом или пальцами отогните оба кабеля с правого края от материнской платы.

Избегайте сгибания или резкого перегиба кабелей при их перемещении — это может разорвать кабели.

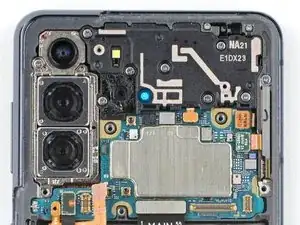

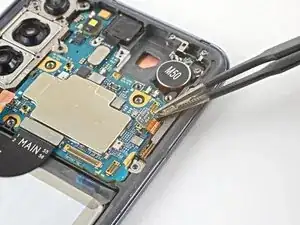

Отверткой Phillips удалите винт длиной 4 мм, фиксирующий кронштейн камеры и материнскую плату к раме.

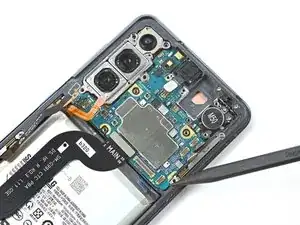

Вставьте медиатор между нижним правым краем материнской платы и рамой.

Подденьте медиатором, чтобы освободить защёлки, фиксирующие материнскую плату.

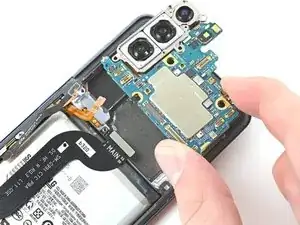

Пальцами извлеките материнскую плату.

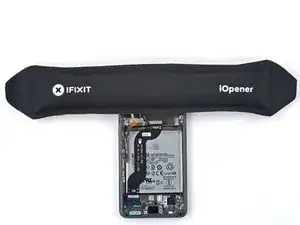

Нанесите нагретый iOpener на фронтальную камеру на 90 секунд.

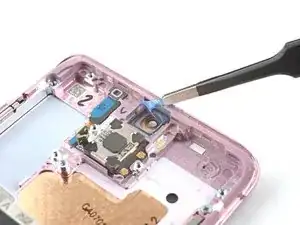

Вставьте кончик медиатора в зазор между рамой и фронтальной камерой.

Подденьте медиатором, чтобы отсоединить фронтальную камеру.

Если фронтальная камера тяжело отделяется от рамы, примените больше тепла; клеевой состав может потребовать времени, чтобы ослабнуть.

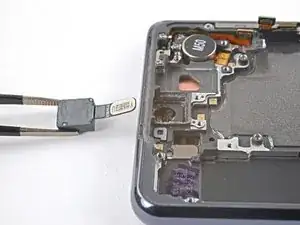

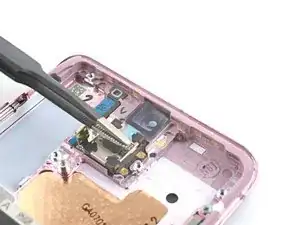

Пинцетом или пальцами извлеките фронтальную камеру.

При сборке выполните следующие действия для установки фронтальной камеры:

Снимите клеевую ленту фронтальной камеры с подложки и приклейте липкую часть к раме.

Пинцетом или пальцами потяните за язычок, чтобы открыть верхний слой клея.

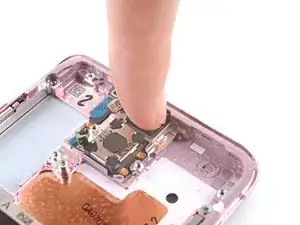

Вставьте фронтальную камеру и нажмите, чтобы приклеить её к раме.

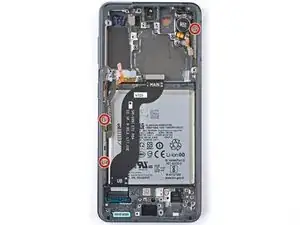

Отверткой Phillips удалите три винта длиной 3,5 мм, фиксирующие кронштейны антенны 5G mmWave к раме.

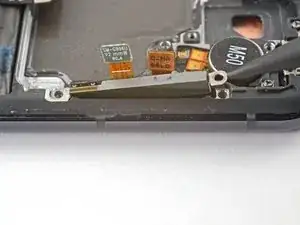

Используйте кончик медиатора, чтобы приподнять нижнюю язычок винта правого кронштейна антенны 5G mmWave.

Пинцетом или пальцами извлеките антенну 5G mmWave.

Отложите антенну в сторону. Вы будете повторно использовать её при сборке.

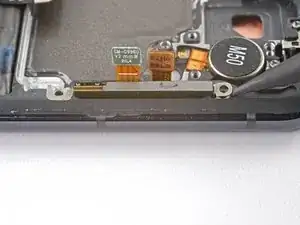

Используйте острый конец лопатки, чтобы поддеть верхний край кронштейна антенны 5G ммWave слева.

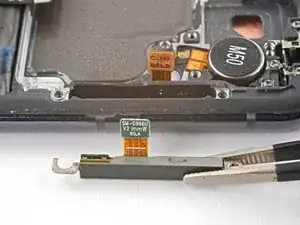

Пинцетом или пальцами снимите антенну 5G ммWave.

Отложите антенну. Вы будете повторно использовать её при сборке.

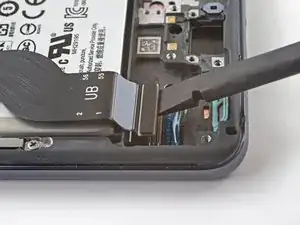

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъем кабеля дисплея вблизи нижней части устройства.

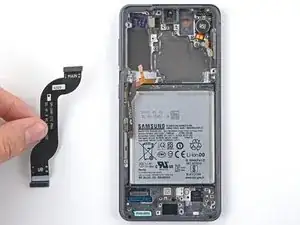

Пинцетом или пальцами снимите кабель дисплея.

Отложите кабель. Вы будете повторно использовать его при сборке.

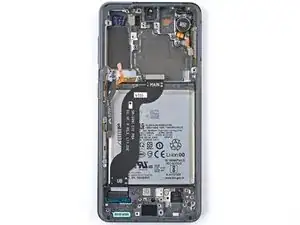

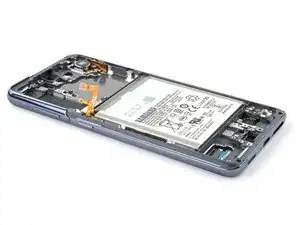

Теперь у вас осталось только собрание экрана и аккумулятора.

Сравните новую запчасть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные полоски клея с новой детали перед установкой.
