Сборка материнской платы Samsung Galaxy S21

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Также можно использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, встроенный аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

Прикрепите присоску к задней поверхности телефона как можно ближе к центру нижнего края.

Поднимите присоску с сильным, равномерным усилием, чтобы образовался зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, дополнительно нагрейте край и попробуйте снова.

Вставьте лопаточку для вскрытия в образовавшийся зазор.

Вставляйте лопаточку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите лопаточкой вперёд‑назад вдоль нижнего края, чтобы разрезать клей.

Оставьте лопаточку внутри, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней поверхности телефона как можно ближе к центру левого края.

Поднимите присоску с сильным, равномерным усилием, чтобы образовался зазор между задней крышкой и рамкой.

Вставьте лопаточку для вскрытия в образовавшийся зазор.

Вставляйте лопаточку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите лопаточкой вдоль левого края в направлении нижнего левого угла, чтобы разрезать клей.

Не резайте дальше того места, где корпус камеры соприкасается с задней крышкой, иначе рискуете треснуть пластик.

Оставьте лопаточку внутри, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней поверхности телефона как можно ближе к центру правого края.

Поднимите присоску с сильным, равномерным усилием, чтобы образовался зазор между задней крышкой и рамкой.

Вставьте лопаточку для вскрытия в образовавшийся зазор.

Вставляйте лопаточку не более чем на 3 мм, иначе вы можете повредить вспомогательный соединительный кабель, который проходит параллельно правому краю.

Проводите лопаточкой вперёд‑назад вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте лопаточку внутри, чтобы клей не слипся снова.

Поверните лопаточку, вставленную с правого края, вокруг верхнего правого угла телефона.

Вставляйте лопаточку не более чем на 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применить к каждому углу, кроме верхнего левого, где расположена тыловая камера.

Подвиньте верхнюю лопаточку как можно ближе к корпусу камеры.

Повторите для лопаточки на левом краю.

Нагрейте iOpener и приложите его к корпусу камеры на две минуты.

Пока вы ждёте, пока клей ослабнет, обратите внимание на следующее:

Справа от камеры есть дополнительный клей, который необходимо пересечь.

На задней крышке есть пластина вокруг вспышки телефона, на которой лопаточка может застрять:

Наклоняйте лопаточку вниз, чтобы избежать повреждений.

Поверните заднюю крышку против часовой стрелки, чтобы образовался зазор между корпусом камеры и рамкой.

Вставляйте лопаточку не более чем на 5 мм, чтобы не поцарапать камеру.

Вставьте лопаточку в образовавшийся зазор.

Если этот метод не сработает, переходите к следующему шагу для альтернативного метода; в противном случае пропустите следующий шаг.

Просуньте пик для вскрытия между корпусом камеры и рамкой, чтобы разрезать клей.

Рамка прочно приклеена к корпусу камеры, поэтому может потребоваться несколько прогревов.

Совместите кончик пика для вскрытия с фонариком вашего телефона.

Вставляйте пик медленно, избегая пластины вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наклоните пик вниз, чтобы он не соскользнул на пластину.

Разрежьте клей справа от камеры.

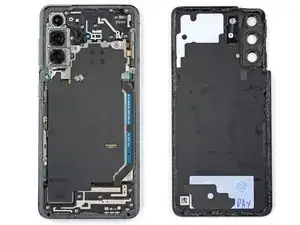

Снимите заднюю крышку.

Если задняя крышка по-прежнему прилипает к рамке, проведите пиком по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях примените нагрев.

Если вы используете вырезанные по размеру клеевые полоски, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отверткой Phillips удалите пять винтов длиной 4 мм, которыми крепится кронштейн платы к рамке.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн платы от рамки.

Пока не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Держа кронштейн платы отведённым в сторону пинцетом или пальцами, лопаткой подденьте разъём питания батареи.

Старайтесь поддевать только за край разъёма, чтобы не повредить сам гнездо и соседние компоненты.

Чтобы вновь подсоединить такие фиксирующие разъёмы, как этот, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При перекосе штырьки могут погнуться и получить необратимое повреждение.

Держа кронштейн платы отведённым в сторону, лопаткой подденьте и отключите фиксирующий разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону слабым слоем клея.

Осторожно отлейте катушку беспроводной зарядки пальцами.

При сборке сначала закрепите винты кронштейна платы, чтобы правильно выровнять катушку, затем плотно прижмите оставшуюся часть катушки для приклеивания.

Кончиком лопатки подденьте и отключите фиксирующий разъём кабеля динамика слухового отверстия.

Отверткой Phillips удалите семь винтов длиной 4 мм, крепящих динамик слухового отверстия к плате.

Вставьте наконечник лопатки в зазор между правым краем динамика слухового отверстия и корпусом телефона.

С помощью лопатки подденьте и освободите защёлки, удерживающие динамик слухового отверстия.

Пинцетом или пальцами снимите динамик слухового отверстия.

Плоским концом лопатки подденьте и отключите фиксирующий разъём передней камеры.

Лопаткой подденьте и отключите оранжевый фиксирующий разъём рядом с фиксирующим разъёмом кабеля 5G-антенны.

Повторите для зелёного фиксирующего разъёма кабеля 5G-антенны.

Лопаткой подденьте и отключите фиксирующий разъём кабеля 5G-антенны.

Кончиком лопатки подденьте и отключите фиксирующий разъём кабеля кнопки питания.

Плоским концом лопатки подденьте и отключите фиксирующий разъём кабеля дисплея.

Лопаткой подденьте и отключите фиксирующий разъём вторичного соединительного кабеля.

Повторите для фиксирующего разъёма основного соединительного кабеля.

Используйте лопатку или пальцы, чтобы отогнуть кабель кнопки питания от телефона.

Повторите для кабеля 5G-антенны на левой кромке.

Избегайте складывания или резкого сгибания кабелей при их перемещении; это может повредить кабели.

Используйте пинцет или пальцы, чтобы отогнуть оранжевый кабель 5G-антенны от телефона.

Повторите для зелёного кабеля 5G-антенны.

Избегайте складывания или резкого сгибания кабелей при их перемещении; это может повредить кабели.

Отверткой Phillips удалите винт 4 мм, крепящий кронштейн камеры и плату к рамке.

Вставьте лопатку между нижним правым краем сборки платы и рамкой.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие сборку платы.

Используйте пальцы, чтобы снять сборку платы.
